L’intégration de systèmes laser dans des lignes de production automatisées impose des contraintes strictes qui vont au-delà de la simple performance de marquage. Les équipementiers et les intégrateurs de systèmes sont confrontés quotidiennement à des défis complexes : synchronisation déterministe avec les contrôleurs de ligne, gestion de géométries tridimensionnelles variables, traçabilité en temps réel sans compromettre les temps de cycle, résistance à des conditions environnementales agressives. Le PowerMark Fiber de LASIT est spécialement conçu pour répondre à ces exigences grâce à une architecture matérielle compacte, une connectivité industrielle native et des capacités d’application qui éliminent les compromis typiques des systèmes laser embarqués.
Densité d’intégration : architecture 5U pour les cellules à forte compacité

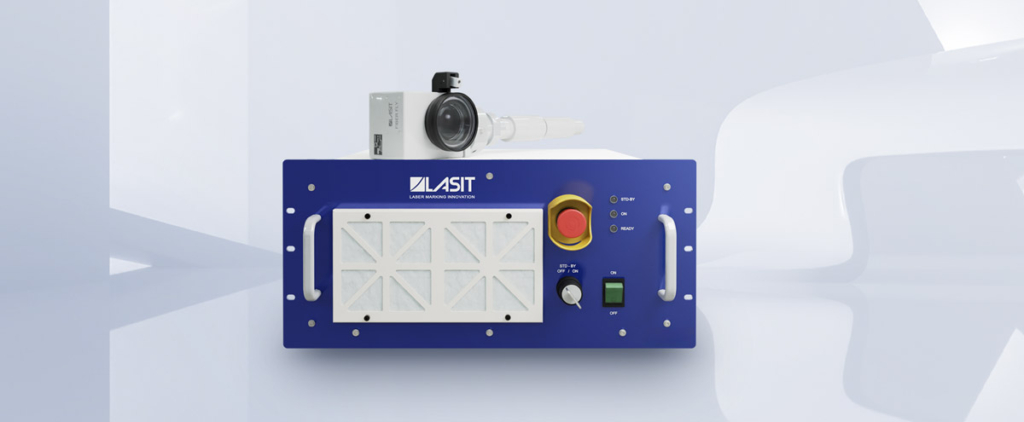

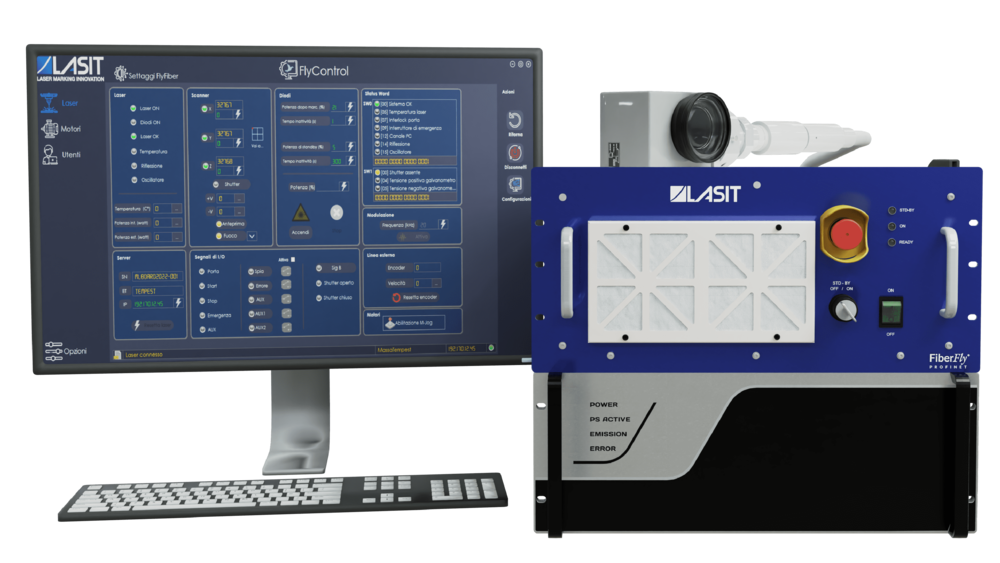

La configuration matérielle de PowerMark est basée sur un rack de contrôle 5U qui intègre l’électronique de puissance, les contrôleurs en temps réel et les interfaces de communication industrielle dans un format compatible avec les armoires électriques standard. La tête de lecture miniaturisée, de dimensions réduites et pesant moins de 6 kg dans sa version standard, peut être installée sur des bras robotisés à 6 axes, des portiques cartésiens ou des structures de support personnalisées sans qu’il soit nécessaire de la surdimensionner.
Cette compacité n’est pas obtenue en sacrifiant la robustesse ou l’accessibilité. La conception modulaire permet un accès rapide aux composants critiques pour la maintenance de routine et extraordinaire, tandis que le système de refroidissement – entièrement refroidi par air jusqu’à 100 W, refroidi par eau pour les puissances plus élevées – assure la stabilité thermique même dans les cycles de travail continus. La dissipation thermique est gérée par une ventilation forcée à flux transversal qui maintient les composants électroniques dans les températures de fonctionnement spécifiées, même dans des environnements où la température ambiante peut atteindre 40°C.

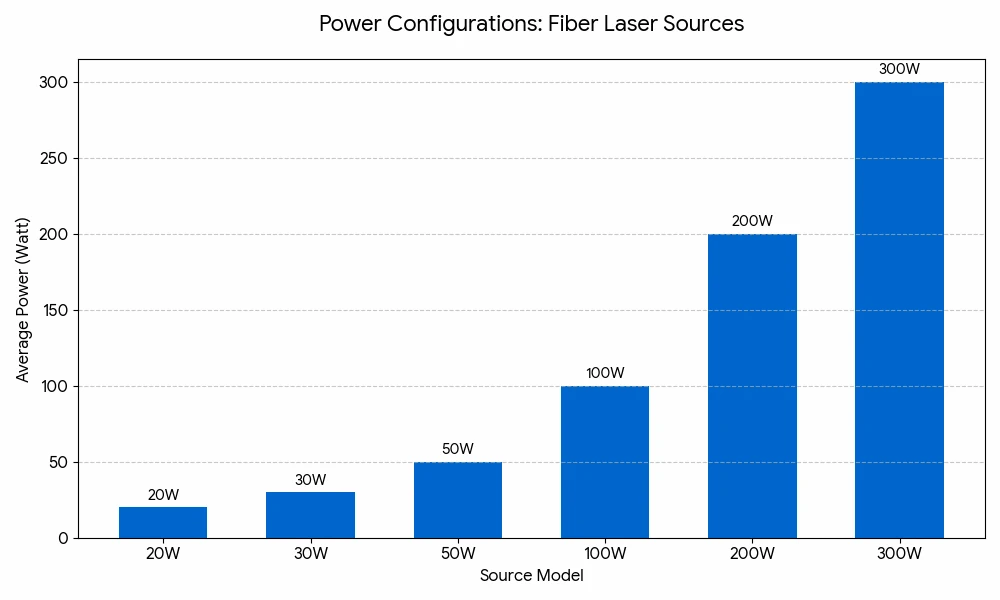

La source laser à fibre est disponible dans des configurations de puissance moyenne de 20W, 30W, 50W, 100W, 200W et 300W, couvrant un spectre d’applications allant du marquage de surface sur les composants électroniques à l’enlèvement de matière en profondeur sur l’acier trempé ou les alliages d’aluminium. Le choix de la puissance n’est pas seulement une question de vitesse : il détermine la capacité à traiter les matériaux réfléchissants, les surfaces oxydées ou contaminées, ainsi que la capacité à fonctionner avec de longues distances focales tout en conservant une densité d’énergie suffisante.
Degré de protection IP64 : résistance opérationnelle dans les environnements critiques
La certification IP64 n’est pas une option mais une caractéristique fondamentale de la conception. Ce niveau de protection garantit l’imperméabilité aux projections d’eau provenant de toutes les directions et une protection totale contre la pénétration de la poussière, une exigence indispensable pour travailler à proximité de systèmes de lubrification, d’émulsions de coupe, d’environnements de fonderie ou de lignes d’usinage où la présence de particules en suspension est permanente.
L’étanchéité est assurée par des joints en élastomère fluoré sur les surfaces de jonction, des connecteurs industriels de classe de protection IP67 et un système de pressurisation interne qui maintient une légère surpression dans le boîtier optique, empêchant la pénétration de contaminants même dans des conditions de travail difficiles. Cette approche permet d’installer PowerMark directement dans les cellules de travail, sans avoir besoin d’armoires de protection séparées ou de filtration de l’air ambiant, ce qui réduit considérablement les coûts d’intégration et l’encombrement global de la station.
Tête 3D intégrée : compensation géométrique sur des surfaces non planes
Les composants industriels réels présentent rarement des surfaces parfaitement planes et des dimensions constantes. Les variations dimensionnelles résultant des processus de moulage, d’estampage, de forgeage ou de déformation plastique introduisent des tolérances qui peuvent atteindre plusieurs millimètres, bien au-delà de la profondeur de champ d’une tête laser standard. La tête à trois axes de PowerMark résout ce problème en gérant dynamiquement la position focale pendant le balayage.
Le système est basé sur trois moteurs linéaires sans balais avec codeurs absolus qui déplacent les miroirs galvanométriques le long des axes X et Y, tandis qu’un troisième actionneur contrôle la position de l’optique de focalisation le long de l’axe optique. La compensation s’effectue en temps réel : le contrôleur calcule le profil tridimensionnel de la surface à marquer – acquis par un scanner laser profilométrique ou un modèle CAO préchargé – et ajuste continuellement la position focale point par point le long de la trajectoire de marquage.
Cette capacité est cruciale pour les composants à géométrie complexe : brides avec raccords tridimensionnels, corps de vannes avec surfaces incurvées, composants automobiles avec nervures et renforts, boîtiers de transmission avec plans décalés. La compensation gère les variations de hauteur jusqu’à ±25 mm par rapport à la position nominale, tout en maintenant un spot laser constant et en garantissant un contraste et une profondeur uniformes sur l’ensemble de la zone marquée. Le résultat est l’élimination des systèmes de positionnement mécanique coûteux et la possibilité de marquer des composants directement dans le flux de production, sans transfert vers des stations dédiées.
Système autofocus dynamique : adaptation en temps réel aux variations dimensionnelles
En plus de la tête 3D, PowerMark intègre un système d’autofocus actif basé sur un capteur laser triangulaire qui mesure la distance effective entre l’optique et la surface de la pièce avant chaque cycle de marquage. Ce dispositif émet un faisceau laser auxiliaire qui est réfléchi par la surface de la pièce et capté par un capteur CCD à grande vitesse. Le traitement du signal réfléchi fournit une mesure précise de la distance, avec une résolution généralement inférieure à 50μm.
Les données de distance sont utilisées pour deux fonctions essentielles : la vérification que le composant est effectivement présent dans la position prévue – ce qui fournit un retour d’information de sécurité qui évite les cycles de marquage à blanc – et l’ajustement automatique de la position focale pour compenser les variations dimensionnelles d’une pièce à l’autre. Cette capacité est particulièrement utile lorsque l’on travaille avec des composants issus de processus à grande tolérance, de lots mixtes ou de fournisseurs multiples.
L’autofocus ne nécessite aucune intervention de l’opérateur ni aucune programmation spécifique : le système prend la mesure automatiquement au début de chaque cycle, ajuste la position focale et procède au marquage. Le temps ajouté au cycle est de l’ordre de 50 à 100 ms, négligeable par rapport aux bénéfices en termes de qualité et de réduction des rebuts. Associé à la tête 3D, l’autofocus permet de traiter des composants présentant d’importantes variations dimensionnelles sans qu’il soit nécessaire de recourir à un équipement de positionnement sophistiqué ou à des procédures d’installation complexes.
TTL Vision System : Traçabilité et vérification intégrée
Le système de vision Through The Lens intégré dans la tête de lecture représente un saut qualitatif par rapport aux architectures avec caméras externes. Le principe de fonctionnement exploite le même chemin optique que celui utilisé par le faisceau laser : une caméra CMOS haute résolution acquiert l’image du composant à travers les mêmes miroirs galvanométriques et optiques de focalisation que ceux utilisés pour le marquage. Cette approche assure une parfaite adéquation entre le champ de vision et la zone de marquage, éliminant ainsi les erreurs de calibration ou de désalignement entre le système optique et le système de vision.
Les fonctionnalités mises en œuvre sont multiples. La lecture et le classement des codes DataMatrix et QR conformément à la norme AIM-DPM s’effectuent immédiatement après le marquage, sans qu’il soit nécessaire de déplacer le composant vers des stations d’inspection dédiées. Le système acquiert l’image du code qui vient d’être marqué, effectue le décodage et calcule le degré de qualité selon les paramètres ISO/IEC 15415 ou ISO/IEC 16022, en renvoyant un jugement sommaire (A, B, C, D, F) et les détails analytiques des paramètres individuels : contraste minimum du module, modulation, marge d’erreur, distorsion axiale.
Cette capacité permet de mettre en œuvre des logiques de contrôle de la qualité en cours de processus: si la qualité est inférieure au seuil acceptable – typiquement B pour les applications automobiles ou aérospatiales – le système peut automatiquement répéter le marquage avec les paramètres corrects, rejeter le composant ou signaler l’anomalie au superviseur de la ligne. La décision est prise en temps réel, au cours du même cycle machine, sans ralentir le flux de production.
La fonction de centrage automatique utilise des algorithmes de reconnaissance des formes pour identifier la position réelle du composant dans la zone de travail. Le système acquiert une image de la surface, reconnaît les éléments géométriques caractéristiques – arêtes, trous, références – et calcule le décalage et la rotation par rapport à la position nominale. Le motif de marquage est alors automatiquement translaté et pivoté pour compenser les défauts d’alignement, ce qui garantit que le code ou le texte est positionné exactement à l’endroit prévu par le concepteur, quelles que soient les variations de positionnement de la pièce.
Cette fonctionnalité est essentielle lorsque vous travaillez avec des systèmes d’alimentation qui ne garantissent pas une répétabilité absolue – bandes transporteuses, tables rotatives à positionnement libre, robots pick-and-place – ou lorsque les composants n’ont pas de géométries permettant un positionnement précis par le biais de références mécaniques. Le centrage automatique gère des décalages allant jusqu’à plusieurs millimètres et des rotations allant jusqu’à ±10° sans dégradation de la qualité du marquage.
Native PROFINET : communication déterministe pour la synchronisation des lignes
L’intégration dans les lignes de production modernes exige des capacités de communication déterministes avec les contrôleurs industriels. PowerMark implémente PROFINET en tant que protocole natif, sans passer par des passerelles ou des convertisseurs externes : le contrôleur laser intègre une pile PROFINET complète qui garantit une latence prévisible, une synchronisation temporelle et une conformité totale avec les normes Profibus International.
La communication PROFINET permet à l’automate de la ligne de contrôler directement les opérations laser – début du marquage, changement de disposition, chargement des variables – et de recevoir un retour d’information en temps réel sur l’état du processus : marquage terminé, erreur détectée, résultat du classement, compteurs de production. La transmission s’effectue avec des cycles typiques de 2 à 10 ms, compatibles avec les exigences de synchronisation des lignes à grande vitesse.
L’architecture prend également en charge des fonctionnalités avancées telles que letemps réel isochrone (IRT), qui garantit une gigue inférieure à 1μs pour les applications nécessitant une synchronisation précise entre le laser et les autres dispositifs de la cellule – robots, entraînements, systèmes de vision. Ce niveau de performance est nécessaire dans les applications de marquage à la volée, où le faisceau laser doit être synchronisé avec le mouvement de la bande transporteuse ou du robot manipulateur pour compenser le déplacement pendant le marquage.

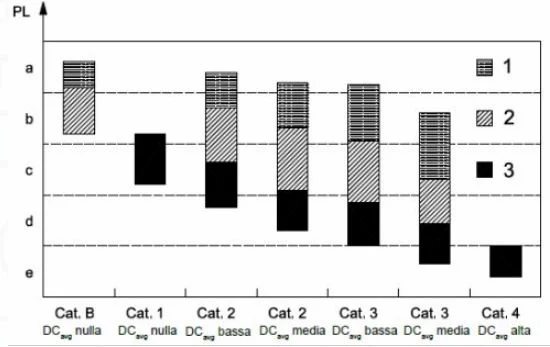

La mise en œuvre de PROFIsafe étend les capacités aux applications critiques en matière de sécurité. Ce protocole permet de transmettre des signaux de sécurité – arrêt d’urgence, présence de l’opérateur, état de la barrière lumineuse – via le même bus de communication que celui utilisé pour les données du processus, ce qui élimine le câblage dédié et simplifie l’architecture électrique de la cellule. Les messages PROFIsafe sont protégés par des sommes de contrôle cryptographiques et des mécanismes de temporisation qui garantissent un niveau d’intégrité de la sécurité allant jusqu’à SIL3, conformément aux normes EN 62061 et ISO 13849.
La prise en charge d’OPC-UA permet l’intégration avec les couches supérieures de l’architecture informatique de l’entreprise. Ce protocole indépendant du fournisseur permet aux plateformes MES, ERP ou d’analyse d’accéder aux données du processus laser – paramètres de marquage, statistiques de production, résultats du contrôle qualité – sans avoir à développer des interfaces propriétaires. OPC-UA met également en œuvre des mécanismes de sécurité avancés – authentification, cryptage, contrôle d’accès – qui protègent l’intégrité des données et empêchent les accès non autorisés, une exigence fondamentale dans les contextes de l’industrie 4.0 où les appareils de production sont connectés aux réseaux d’entreprise et potentiellement exposés aux cybermenaces.
FlyMES : Middleware d’application pour la gestion de données complexes
Le logiciel FlyMES n’est pas un simple pilote de communication, mais une véritable couche intermédiaire qui gère l’interaction bidirectionnelle entre le système laser et l’infrastructure informatique du client. L’architecture est conçue pour des scénarios où le contenu à marquer n’est pas statique mais est généré dynamiquement à partir d’informations provenant des bases de données de l’entreprise, des systèmes de traçabilité ou des superviseurs de ligne.
FlyMES implémente des connecteurs natifs aux principales plateformes de bases de données – SQL Server, Oracle, MySQL, PostgreSQL – permettant d’exécuter des requêtes en temps réel pour récupérer les informations à inclure dans le marquage : numéro de série progressif, code de lot, date de production, identifiant de l’opérateur. Les requêtes peuvent être paramétrées en fonction des variables reçues de l’automate – code article, numéro de lot – ce qui garantit que chaque composant est marqué avec les données correctes sans risque d’erreur manuelle.
L’intégration avec des webservices REST ou SOAP permet d’interroger des systèmes externes pour récupérer des données non disponibles localement : configurations de produits provenant de systèmes PDM/PLM, certifications provenant de bases de données qualité, informations de traçabilité provenant de fournisseurs en amont. FlyMES gère l’authentification, le timeout et la relance automatique en cas d’erreur réseau, assurant la robustesse même en présence d’une connectivité intermittente.
Le système prend également en charge la communication TCP/IP propriétaire, en mettant en œuvre des protocoles personnalisés définis par le client pour dialoguer avec les superviseurs de ligne, les systèmes SCADA ou les applications de gestion développées en interne. Les ingénieurs de LASIT développent des analyseurs et des formateurs spécifiques pour assurer la compatibilité binaire avec les protocoles existants, éliminant ainsi la nécessité de modifier les logiciels déjà en production.
La gestion des procédures NOK est critique dans les environnements à haute traçabilité. FlyMES permet de mettre en place des logiques complexes pour gérer les marquages non conformes : si le système de vision TTL détecte un grade insuffisant, le logiciel peut automatiquement.. :
- Répétition du marquage avec des paramètres optimisés (puissance accrue, vitesse réduite, défocalisation corrigée)
- Activer une procédure de reprise en déplaçant le composant vers une station dédiée
- Contrôle du rejet automatique par des actionneurs pneumatiques ou des robots
- Bloquer la ligne et demander l’intervention de l’opérateur en cas d’anomalies persistantes
- Enregistrez l’événement dans une base de données de qualité avec l’horodatage, l’image du code défectueux et les paramètres de marquage utilisés.
Ces logiques sont configurables grâce à un environnement graphique qui permet de définir des arbres de décision complexes sans avoir recours à la programmation, ou elles peuvent être mises en œuvre par le biais de scripts dans des langages standard (Python, C#) pour les scénarios nécessitant une flexibilité maximale.
Personnalisation poussée : Interfaces d’application spécifiques au client

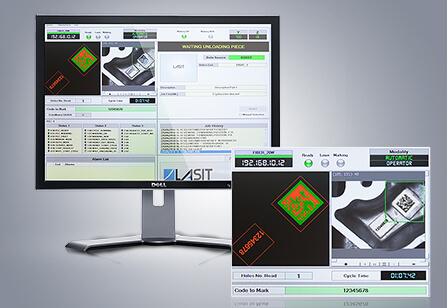

Le niveau de personnalisation réalisable avec PowerMark va au-delà de la simple configuration paramétrique. Les ingénieurs logiciels de LASIT développent des interfaces d’application dédiées qui transforment le système laser en un nœud intelligent parfaitement intégré dans l’architecture informatique du client.
Voici quelques exemples de personnalisations mises en œuvre :
- Interfaces à écran tactile personnalisées pour les environnements de production où l’opérateur doit sélectionner un produit, un lot ou une variante sans avoir accès à un logiciel de marquage complet.
- Systèmes de gestion des files d’attente pour les cellules multipostes où un seul PC contrôle plusieurs lasers et doit distribuer les travaux en fonction de la disponibilité et de la charge.
- Modules de synchronisation avec les systèmes de pesage, de mesure dimensionnelle ou d’essais fonctionnels, pour associer automatiquement les résultats de marquage et les contrôles de qualité
- Intégrations avec des systèmes d’identification (RFID, lecteurs de codes-barres, systèmes RTLS) pour mettre en place une traçabilité bidirectionnelle de la pièce au poste de travail.
- Des tableaux de bord de surveillance qui regroupent les données de plusieurs lasers répartis sur plusieurs lignes, fournissant des indicateurs clés de performance en temps réel sur la productivité, la qualité et l’utilisation de l’usine.
Ces développements ne sont pas des projets ponctuels mais sont exécutés selon des méthodologies structurées – recueil des exigences, examen de la conception, essais d’intégration, mise en service – qui garantissent la robustesse et la maintenabilité dans le temps. Le code développé est documenté et livré au client, ce qui permet des modifications futures ou des extensions fonctionnelles sans dépendance à l’égard de LASIT.
Disponibilité des composants : Stock permanent et logistique 24 heures sur 24
La continuité des activités dans les environnements OEM n’est pas négociable. Un temps d’arrêt dû à la défaillance d’un composant critique peut générer des coûts qui dépassent de plusieurs ordres de grandeur la valeur du composant. LASIT gère cette criticité en maintenant un stock permanent de composants dimensionnés en fonction des statistiques de défaillance et du volume installé.

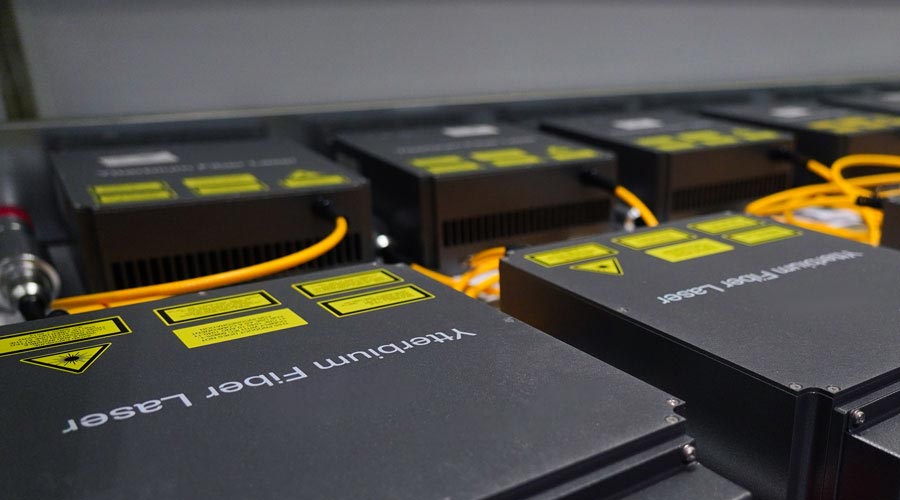

La production actuelle dépasse 40 unités laser par mois, ce qui garantit un flux continu de composants et de pièces de rechange. L’entrepôt central de Torre Annunziata assure une disponibilité immédiate des produits suivants :
- Sources laser complètes pour toutes les puissances et technologies
- Têtes de balayage avec miroirs et optiques galvanométriques
- Cartes électroniques de contrôle, de puissance et d’interface
- Composants optiques (lentilles, fenêtres, rétroviseurs rabattables)
- Capteurs et actionneurs (autofocus, systèmes de vision, motorisation)
La garantie de livraison dans les 24 heures dans toute l’Italie et l’Europe est obtenue grâce à des accords avec des transporteurs express et au traitement prioritaire des commandes de pièces détachées. Pour les installations critiques, LASIT propose également des contrats de kit de pièces détachées qui prévoient la fourniture anticipée d’un ensemble de composants à conserver sur place, avec remplacement immédiat en cas de panne et réapprovisionnement ultérieur du stock.
Cette approche logistique s’étend également aux composants tiers – câbles, connecteurs, filtres – pour lesquels LASIT maintient des stocks dimensionnés et sert de point de contact unique, ce qui simplifie la gestion des achats des clients et garantit une compatibilité certifiée.
Réseau mondial de services : présence technique à l’échelle internationale
Le soutien après-vente dans les environnements OEM ne peut se limiter à un service d’assistance téléphonique ou à un dépannage à distance. Les problèmes complexes nécessitent une présence physique, la capacité d’intervenir sur le matériel et les logiciels, et des compétences en matière d’application pour optimiser les paramètres ou modifier les configurations.
Le LASIT fonctionne grâce à un réseau de bureaux techniques répartis géographiquement afin de garantir une intervention rapide :
- Italie: trois sites (Torre Annunziata – siège, Burago di Molgora – Italie du Nord, Bologne – Italie centrale) avec des équipes techniques complètes.
- Allemagne: bureau d’assistance pour le marché DACH avec des ingénieurs germanophones
- France: couverture du marché francophone
- Royaume-Uni: soutien au Royaume-Uni et à l’Irlande
- La Pologne, plaque tournante de l’Europe de l’Est
- Espagne: couverture ibérique
- USA: siège opérationnel pour le marché nord-américain
Chaque site dispose d’ingénieurs d’application formés directement en Italie, d’équipements de diagnostic avancés et d’un stock local de pièces de rechange essentielles. L’intervention sur site peut être activée dans les 48 heures suivant le signalement des problèmes complexes, tandis que pour le dépannage standard, la réponse à distance se fait dans les 4 heures ouvrables.
L’assistance technique ne se limite pas au dépannage, mais comprend les éléments suivants
- Optimisation des paramètres pour de nouveaux matériaux ou de nouvelles géométries
- Mise à jour du logiciel pour mettre en œuvre de nouvelles fonctionnalités ou corriger des bogues
- Formation technique pour le personnel de maintenance des clients
- Audits périodiques pour la vérification de l’état de fonctionnement et la maintenance préventive
- Conseil en matière d’applications pour le développement de nouveaux processus ou l’extension des capacités des systèmes
Ce modèle de service transforme la relation fournisseur-client en un partenariat technique permanent, où LASIT ne se contente pas de vendre du matériel, mais accompagne le client dans l’évolution du processus de production au fil du temps.
Polyvalence technologique : plate-forme multi-sources
Bien que la configuration Fibre soit la solution la plus populaire, PowerMark est conçu comme une plateforme modulaire qui accepte des sources laser de différentes technologies tout en conservant l’architecture mécanique, électronique et logicielle inchangée. Cette polyvalence permet aux équipementiers de standardiser la plate-forme d’intégration, réduisant ainsi la complexité de la conception et de la logistique, tout en conservant la flexibilité nécessaire pour adapter la source aux spécifications de l’application finale.
Les technologies disponibles sont les suivantes :
Laser UV (355nm): pour le marquage des plastiques techniques, du verre, du saphir et des matériaux céramiques. La longueur d’onde courte garantit une absorption élevée même sur les matériaux transparents ou réfléchissants dans le proche infrarouge. Puissances disponibles : 3W, 5W, 8W, 12W. Applications typiques : marquage d’écrans OLED, composants médicaux en PEEK, emballages pharmaceutiques.
Laser picoseconde (1064nm): pour les applications nécessitant une ablation « froide » sans zone thermiquement altérée. La durée d’impulsion inférieure à 500ps permet d’enlever le matériau avec une énergie thermique minimale, idéale pour le marquage noir indélébile sur l’acier inoxydable résistant au brouillard salin et aux tests de passivation. Puissance moyenne : 50 W. Applications typiques : composants médicaux, appareils ménagers – cuisson, industrie aérospatiale.
Laser vert (532nm) : pour les plastiques difficiles à marquer avec l’IR, les alliages de cuivre, l’or, les matériaux réfléchissants. La longueur d’onde intermédiaire offre un compromis entre l’absorption et le coût par rapport à l’UV. Puissances disponibles : 5W, 10W, 20W. Applications typiques : composants électroniques, circuits imprimés, marquage sur cuivre pour la traçabilité.
Laser CO₂ (10600nm): pour les matériaux organiques, les plastiques, le caoutchouc, le bois, le verre, les céramiques non métalliques. Longueur d’onde dans l’infrarouge lointain avec une très forte absorption sur les matériaux contenant du carbone ou de l’eau. Puissances disponibles : 30W, 60W, 100W. Applications typiques : emballage, industrie du bois, marquage du caoutchouc.
Cette modularité présente des avantages concrets pour les équipementiers opérant sur divers marchés : un constructeur de machines pour l’industrie électronique peut utiliser PowerMark avec une source UV pour le marquage des circuits imprimés et avec une source Fibre pour le marquage des boîtiers métalliques, en partageant toute l’ingénierie d’intégration, le logiciel d’application, la formation des opérateurs et l’inventaire des pièces non optiques. La standardisation sur la plateforme PowerMark réduit considérablement les coûts d’ingénierie, la complexité de la chaîne d’approvisionnement et le temps de développement des nouvelles machines.
Conclusions : Système industriel pour les intégrations critiques
PowerMark Fiber représente une approche systématique de l’intégration des lasers dans les environnements OEM où la fiabilité, la connectivité et l’assistance technique sont aussi impératives que les performances de marquage. Son architecture matérielle compacte conforme à la norme IP64, sa connectivité PROFINET native, sa tête 3D intégrée et son système de vision TTL éliminent les compromis auxquels les intégrateurs sont généralement confrontés lorsqu’ils choisissent un système laser tiers.
La disponibilité permanente des stocks, un réseau de service réparti géographiquement et la capacité de développer des logiciels d’application personnalisés transforment la relation de fourniture en un partenariat technique où LASIT ne se contente pas de vendre du matériel, mais participe activement à la réussite du projet du client.
