L’industrie aérospatiale représente l’un des secteurs les plus exigeants en termes de traçabilité et d’identification permanente des composants. Chaque élément installé sur un avion, de la plus petite vis aux systèmes complexes tels que les moteurs, doit être traçable tout au long de son cycle de vie opérationnel, qui peut s’étendre sur des décennies. Vous êtes-vous déjà demandé comment gérer la traçabilité d’un composant destiné à voler pendant 30 ans, subissant des milliers de cycles thermiques et accumulant des dizaines de milliers d’heures de fonctionnement ? Dans ce contexte, le marquage laser d’identification unique (UID) s’est imposé comme une technologie clé pour garantir une identification permanente, une gestion efficace de la chaîne d’approvisionnement et la conformité aux réglementations.
Le rôle stratégique du marquage UID dans l’aérospatiale
La traçabilité unique des composants aérospatiaux répond à des besoins multiples et interconnectés. Du point de vue de la sécurité opérationnelle, chaque composant doit être identifiable de manière unique pour permettre la reconstitution complète de l’historique de la maintenance, l’identification rapide en cas de rappels techniques et la vérification de l’authenticité. Le marquage permanent à l’aide de codes UID, généralement mis en œuvre au moyen de symboles DataMatrix tels que spécifiés dans la section 5.8.2 de la norme MIL-STD-130N, permet d’encoder des informations essentielles dans des espaces extrêmement réduits, souvent inférieurs à 3 ou 4 millimètres carrés.
Un cas emblématique illustrant l’importance de ce système remonte à 2018, lorsqu’un fabricant de composants hydrauliques a dû gérer un rappel de vannes installées dans plusieurs flottes d’hélicoptères militaires. Grâce au marquage UID conforme aux normes, l’identification des lots concernés et le suivi des composants installés ont été réalisés en 72 heures au lieu des semaines qui auraient été nécessaires avec les systèmes de traçabilité traditionnels. Ce type d’efficacité opérationnelle n’est pas une option : c’est une exigence qui peut faire la différence entre une intervention opportune et des conséquences potentiellement catastrophiques.

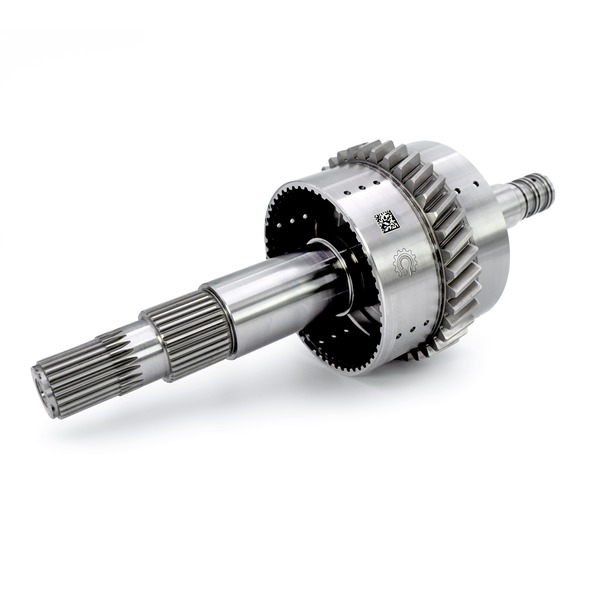

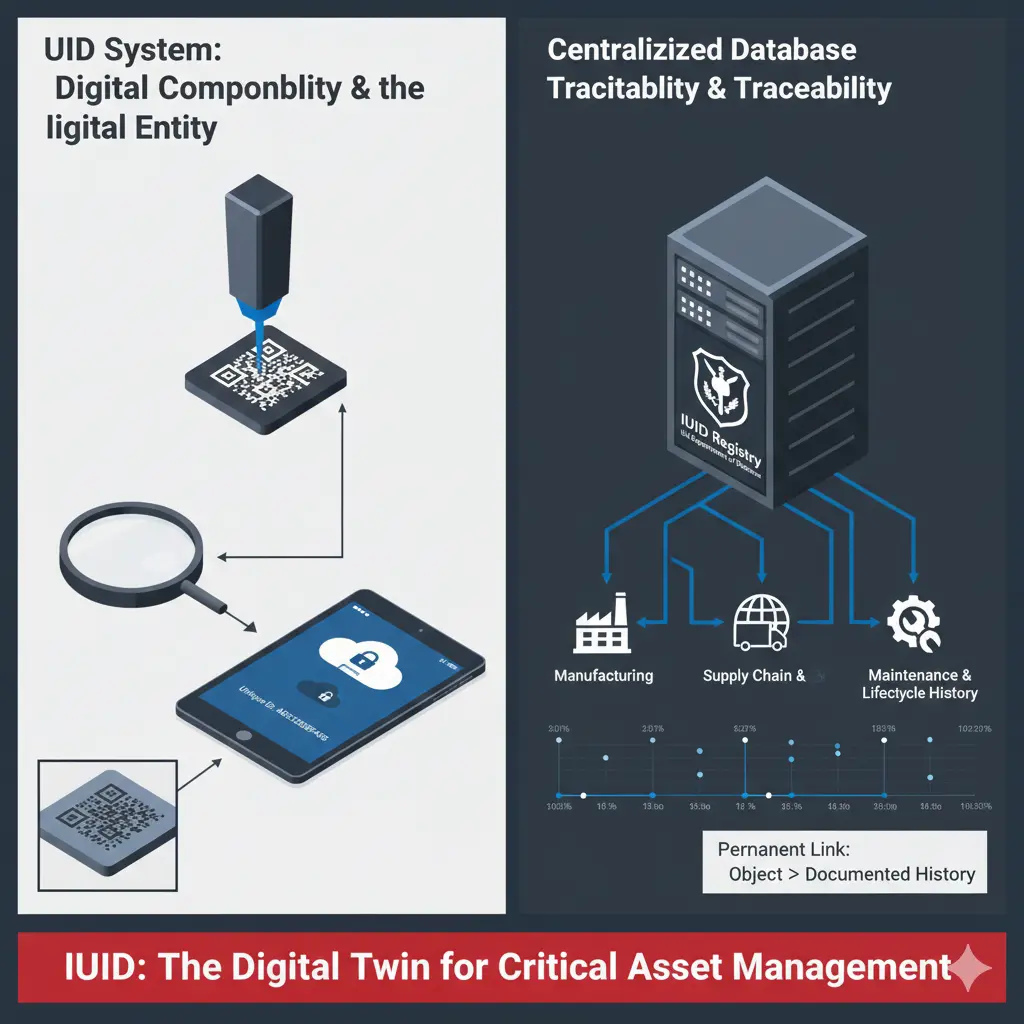

Le système UID repose sur l’attribution d’un identifiant unique à chaque composant critique, enregistré dans des bases de données centralisées telles que le registre IUID du ministère américain de la défense. Cette approche transforme les composants individuels en entités numériquement traçables, créant un lien permanent entre l’objet physique et l’historique du document. La mise en œuvre du marquage laser garantit la persistance de ce lien quelles que soient les conditions opérationnelles auxquelles le composant est soumis.
Exigences de performance dans des environnements extrêmes
Les composants aérospatiaux fonctionnent dans des conditions qui mettent à rude épreuve tout système de marquage. Les températures peuvent varier de -55°C à haute altitude à plus de 150°C dans les zones des moteurs, avec des gradients de température rapides pendant les phases de vol qui peuvent atteindre 100°C en quelques minutes. Les vibrations continues, particulièrement intenses dans les systèmes de propulsion où des accélérations allant jusqu’à 20 g sont enregistrées, soumettent les matériaux à des contraintes mécaniques importantes. L’exposition à des fluides agressifs tels que les carburants Jet-A1, les huiles hydrauliques Skydrol et les produits chimiques de maintenance constitue un défi supplémentaire pour la permanence du marquage.
La technologie laser répond à ces exigences grâce à une interaction physique avec le substrat qui crée des modifications permanentes de la surface. Pour les alliages d’aluminium de la série 7xxx, couramment utilisés dans les structures primaires, on utilise généralement des lasers à fibre avec des impulsions de 30 à 50 nanosecondes et des puissances moyennes comprises entre 15 et 30 watts. La profondeur du marquage varie généralement entre 10 et 50 micromètres, un paramètre critique car il doit garantir un contraste durable sans compromettre l’intégrité structurelle du composant.
Il se trouve que j’ai travaillé avec un fabricant de composants de trains d’atterrissage qui avait rencontré des problèmes de microfissuration après avoir marqué des bronzes au béryllium à haute résistance. L’analyse a révélé que la densité d’énergie utilisée, environ 8 J/cm², était excessive pour ce matériau spécifique. En réduisant la densité d’énergie à 4,5 J/cm² et en augmentant la fréquence de répétition des impulsions de 20 kHz à 60 kHz, nous avons pu obtenir le contraste requis sans induire de contraintes thermiques localisées qui ont déclenché les microfissures. Ce type d’optimisation paramétrique nécessite des compétences d’application qui vont bien au-delà de la simple utilisation d’une machine.
La résistance à la corrosion est un paramètre critique pour les composants exposés aux environnements marins ou aux atmosphères salines typiques des opérations côtières. Selon les tests effectués conformément à la section 4.5.1 de la norme SAE AS9132, un marquage laser correctement paramétré doit résister à au moins 168 heures d’exposition au brouillard salin conformément à la norme ASTM B117 sans dégradation visible du contraste. Lagravure laser, lorsqu’elle est correctement paramétrée, maintient voire améliore la résistance à la corrosion du substrat de base, ce qui est obtenu en minimisant les micro-fractures de surface et en optimisant la morphologie de la zone marquée.
Mise en œuvre technique : DataMatrix et codes de série
La matrice DataMatrix est la norme de facto pour le marquage UID dans l’aérospatiale en raison de sa haute densité d’information et de sa résistance à l’altération partielle des symboles. Comme spécifié dans la norme ISO/IEC 16022, la structure matricielle des cellules noires et blanches permet d’encoder des chaînes alphanumériques complexes grâce à la modulation ECC 200, qui introduit une redondance contrôlée permettant le décodage même en cas d’endommagement de 30 % de la surface du code.
La taille typique des cellules (taille du module) pour les applications aérospatiales varie entre 0,25 et 0,5 millimètre, avec une préférence pour les valeurs autour de 0,375 mm, qui offrent un bon compromis entre compacité et lisibilité. Une DataMatrix de 16×16 cellules, codant environ 24 caractères alphanumériques, occupe ainsi un espace d’environ 6×6 millimètres. Je considère personnellement que ce format est optimal pour la plupart des applications sur des composants de taille moyenne, où l’espace est limité mais pas critique.
Cependant, le marquage de DataMatrix sur des surfaces aéronautiques présente des problèmes spécifiques qu’il convient d’anticiper. Une erreur courante, que j’ai vu se répéter dans plusieurs réalisations, concerne la gestion du contraste après les traitements de surface successifs. Un de nos clients, fabricant de supports de moteur en alliage Ti-6Al-4V, avait marqué des codes UID avant l’anodisation finale. Le traitement électrochimique avait égalisé le contraste, rendant le DataMatrix pratiquement illisible. La solution a consisté à faire passer le marquage en dernière opération du cycle de production, en acceptant le risque de marquer certaines pièces qui seraient ensuite rejetées lors du contrôle non destructif final.
Pour les aciers inoxydables austénitiques de la série 316, largement utilisés dans les systèmes hydrauliques et pneumatiques, le marquage par recuit offre d’excellents résultats. Avec des lasers à fibre fonctionnant à des puissances de 18-25 W, des vitesses de marquage de 800-1200 mm/s et une défocalisation contrôlée d’environ 2-3 mm, un contraste sombre permanent est obtenu sans ablation du matériau. La profondeur de pénétration thermique reste inférieure à 5 micromètres, ce qui préserve totalement les caractéristiques mécaniques de la surface.
Les superalliages à base de nickel tels que l’Inconel 718 ou le Waspaloy, utilisés dans les parties chaudes des moteurs à turbo-gaz, nécessitent des approches encore plus sophistiquées. Leur conductivité thermique élevée et leur résistance à l’oxydation rendent difficile l’obtention de contrastes stables. Dans ces cas, les lasers MOPA avec un contrôle fin de la durée d’impulsion (réglable entre 2 et 500 nanosecondes) permettent d’optimiser l’énergie déposée. Pour l’Inconel 718, les paramètres typiques sont des impulsions de 80-120 ns, des fréquences de 25-35 kHz et des puissances crêtes autour de 15 kW, avec des profondeurs d’ablation contrôlées entre 20 et 40 micromètres.
Gestion des rappels et prévention des contrefaçons
Les rappels techniques dans l’industrie aérospatiale, bien que relativement rares, ont des implications critiques pour la sécurité et entraînent des coûts importants. La capacité à identifier rapidement tous les composants concernés par un problème spécifique, à vérifier leur emplacement dans la flotte mondiale et à planifier des actions correctives dépend directement de l’efficacité du système de traçabilité. En 2022, Boeing a dû gérer un bulletin de service concernant des lots spécifiques de connecteurs électriques sur le 737 MAX. Grâce au marquage UID mis en place selon la norme MIL-STD-130, l’identification des 2 847 composants concernés sur 412 avions de 28 opérateurs différents a été réalisée en 4 jours, et les actions de remplacement ont été effectuées en 12 jours. Sans un système UID efficace, ce processus aurait pris des semaines, voire des mois.
Les composants aérospatiaux contrefaits constituent une menace croissante pour la sécurité opérationnelle et l’intégrité de la chaîne d’approvisionnement. En 2019, une enquête de l’Agence européenne de la sécurité aérienne (AESA) a identifié plus de 60 000 pièces contrefaites ou suspectes entrant sur le marché européen sur une période de trois ans. Les pièces contrefaites ou non conformes qui entrent dans la chaîne d’approvisionnement peuvent provoquer des défaillances catastrophiques et saper la confiance dans le système de certification.
Le marquage laser UID constitue une première ligne de défense contre ce phénomène, en créant une identification permanente difficile à reproduire sans un équipement spécialisé et des connaissances en matière d’application. Il m’est arrivé d’analyser des cas de tentatives de contrefaçon où des faussaires avaient essayé de reproduire DataMatrix en utilisant la gravure mécanique ou des techniques chimiques. La différence était immédiatement évidente à l’examen microscopique : la morphologie de la surface marquée au laser présente des caractéristiques distinctives telles que la régularité microstructurale des cellules, l’absence de taches mécaniques et une transition claire entre les zones marquées et non marquées que les techniques alternatives ne peuvent pas reproduire fidèlement.
La vérification de l’authenticité par la lecture du code UID et sa comparaison avec les bases de données autorisées permet d’intercepter les composants suspects avant leur installation. Selon les données du ministère américain de la défense, la mise en œuvre systématique du système IUID a permis de réduire de 68 % les cas de composants contrefaits ou non conformes identifiés lors d’audits entre 2015 et 2023. Cet effet dissuasif, associé à des contrôles systématiques tout au long de la chaîne d’approvisionnement, contribue à préserver l’intégrité du système aérospatial mondial.
Technologies laser et sélection des applications
Le choix de la technologie laser la plus appropriée pour le marquage UID des composants aérospatiaux dépend de multiples facteurs : nature du substrat, taille du composant, volumes de production, exigences de contraste et contraintes d’intégrité structurelle. Les lasers à fibre d’ une longueur d’onde de 1064 nm sont la solution la plus populaire pour les alliages métalliques en raison de l’absorption efficace du rayonnement infrarouge par les métaux (coefficient d’absorption généralement compris entre 30 % et 60 % selon l’alliage), de la faible maintenance (durée de vie de la source supérieure à 100 000 heures de fonctionnement) et de la compacité du système.

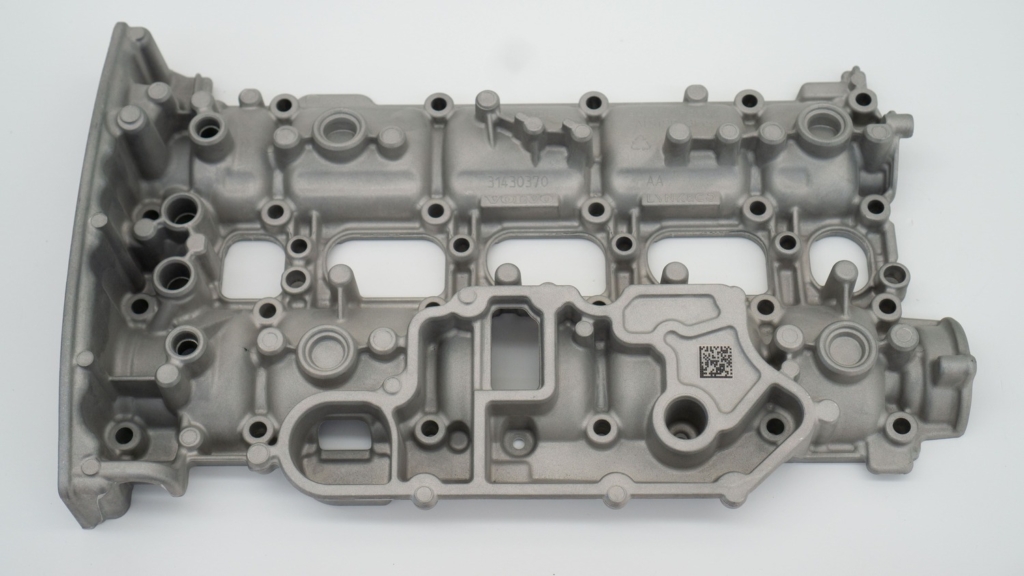

Pour les applications sur les séries d’aluminium 2xxx et 7xxx, j’utilise typiquement des lasers à fibre d’une puissance moyenne de 20-30 W, une fréquence de répétition de 30-60 kHz et des vitesses de marquage entre 1000 et 3000 mm/s pour les lignes de caractères. La profondeur d’ablation se stabilise autour de 25-35 micromètres, une valeur qui garantit un contraste durable sans compromettre les propriétés mécaniques de la surface. Un aspect critique à gérer est la formation d’oxyde d’aluminium dans la zone marquée : une oxydation contrôlée améliore le contraste, mais une oxydation excessive peut créer une couche friable qui se détériore avec le temps. Le contrôle s’effectue par un réglage fin de la densité d’énergie et, dans certains cas, par l’utilisation d’un gaz d’assistance (azote à basse pression, 1 à 2 bars).
Les lasers MOPA offrent un contrôle encore plus fin des paramètres de temps d’impulsion, avec la possibilité de faire varier la durée entre 2 et 500 nanosecondes, quelle que soit la fréquence de répétition. Cette flexibilité est particulièrement précieuse pour le marquage de surfaces déjà traitées ou revêtues. Le marquage sur du titane anodisé Ti-6Al-4V de type II selon MIL-A-8625 en est un exemple : avec des impulsions courtes (10-20 ns) et une fréquence élevée (80-100 kHz), il est possible d’enlever sélectivement la couche anodisée, ce qui crée un contraste, sans endommager de manière significative le substrat métallique sous-jacent. La profondeur d’enlèvement reste inférieure à 10 micromètres, ce qui préserve la protection contre la corrosion dans les zones non marquées.
Pour les applications sur les composites à matrice polymère (CFRP – Carbon Fibre Reinforced Polymer), de plus en plus populaires dans les structures aérospatiales modernes où ils peuvent représenter jusqu’à 50 % du poids structurel des avions de pointe, les longueurs d’onde UV (typiquement 355 nm) offrent des avantages significatifs. L’interaction photochimique, qui prédomine sur l’effet thermique, minimise les zones affectées par la chaleur (HAZ), généralement inférieures à 50 micromètres, et réduit le risque de délamination ou d’endommagement des fibres de renforcement. Avec des lasers UV à l’état solide (Nd:YAG ou Nd:YVO4 tripliqués) fonctionnant à des puissances moyennes de 3-8 W et à des fréquences de 30-80 kHz, on obtient des marques d’une profondeur contrôlée de 10 à 30 micromètres sur la matrice polymère, suffisante pour créer un contraste visible sans compromettre l’intégrité du renfort fibreux.
Une erreur que je vois fréquemment répétée dans l’approche des composites est l’utilisation de paramètres trop énergétiques qui carbonisent la matrice, créant des zones fragiles. Au cours d’une collaboration avec un fabricant de panneaux de fuselage en PRFC, nous avons rencontré des microfissures radiales autour de DataMatrix marquées avec des lasers à fibre conventionnels. En passant à l’UV avec une énergie par impulsion réduite à 80 microjoules (contre 0,6 millijoules avec le système à fibre précédent) et en augmentant le nombre de passages de 2 à 5, nous avons obtenu un contraste équivalent sans induire de dommages structurels visibles lors de l’inspection par ultrasons.
Validation et contrôle de la qualité
La vérification de la qualité du marquage UID est une étape obligatoire avant d’autoriser l’assemblage ou l’expédition du composant. Les systèmes de vision automatisés basés sur des caméras CCD ou CMOS à haute résolution (généralement de 5 à 12 mégapixels) et un éclairage contrôlé permettent d’évaluer des paramètres critiques tels que le contraste, la taille des cellules, la déformation géométrique et la lisibilité conformément aux normes ISO/IEC 29158 (définissant la classification DPM spécifique au marquage direct) en combinaison avec ISO/IEC 16022 pour DataMatrix.
L’attribution d’une note de qualité (A, B, C, D, F) conformément à la méthodologie ISO/IEC 15415 adaptée au DPM fournit une mesure objective de l’adéquation du code marqué. La note finale est déterminée par le paramètre le plus défavorable parmi les huit évalués : décodage, erreur de référence de symbole, contraste minimal, modulation, défauts axiaux (erreurs de grille), défauts axiaux non utilisés, contraste uniforme et réflectance minimale. Pour les applications aérospatiales critiques, l’exigence minimale est généralement le grade B, la préférence étant donnée au grade A lorsqu’il est techniquement réalisable.
Dans notre laboratoire interne, nous avons mis en place une procédure de vérification à trois niveaux. Le premier niveau est intégré dans la machine laser elle-même : après chaque marquage, une caméra lit le DataMatrix et vérifie le décodage correct. Si la lecture échoue, le composant est automatiquement mis au rebut ou envoyé pour être retravaillé. Le deuxième niveau est une station de contrôle de la qualité dédiée où un opérateur effectue une vérification formelle de la qualité à l’aide d’un système certifié ISO/IEC 15426-2. Le troisième niveau, appliqué sur la base d’échantillons (typiquement 5 % de la production), implique une analyse microscopique de la morphologie des cellules et des mesures dimensionnelles précises à l’aide d’un système de vision à haute résolution.
Les tests d’endurance accélérés simulent une exposition à des conditions de fonctionnement extrêmes afin de valider la permanence du marquage dans le temps. Dans le cadre d’un projet récent portant sur des composants d’actionneurs électromécaniques pour les surfaces de contrôle primaires (volets et ailerons), nous avons réalisé un protocole de validation comprenant : 500 cycles thermiques entre -65°C et +175°C avec des rampes de 5°C/minute, 500 heures d’exposition au brouillard salin neutre selon l’ASTM B117, une abrasion contrôlée avec 2000 cycles selon l’ASTM D4060 en utilisant une roue CS-10 et une charge de 1000 grammes, et une immersion alternée dans le Skydrol LD-4 (fluide hydraulique à base de phosphate ester) et le Jet-A1 pendant 100 cycles de 24 heures chacun.
Les résultats ont montré des différences de comportement entre les technologies laser testées. Le marquage par laser à fibre sur de l’acier 15-5PH a conservé le grade A après tous les tests. Le marquage MOPA sur de l’aluminium 7075-T6 anodisé a montré une dégradation partielle du contraste après des cycles thermiques extrêmes, passant du grade A au grade B, mais restant parfaitement lisible. Le marquage UV sur PEEK renforcé de 30% de fibre de carbone a montré la meilleure stabilité dimensionnelle, sans changement mesurable de la taille des cellules (tolérance vérifiée : ±5 micromètres). Ces données concrètes permettent de choisir en connaissance de cause la technologie la plus appropriée pour chaque application spécifique.
Un aspect que je considère comme fondamental, mais qui est souvent sous-estimé, est la validation du processus sur des composants réels prélevés dans la production, et non sur des échantillons de laboratoire. Les conditions de surface des composants réels – qui peuvent présenter une variabilité de la finition, des traces d’usinage antérieur, des variations locales dans la composition de l’alliage – influencent considérablement le résultat du marquage. Je recommande toujours d’effectuer une campagne de validation sur au moins 30 à 50 composants représentatifs de la variabilité réelle de la production avant d’approuver définitivement les paramètres du processus.
Intégration dans les processus de production
L’intégration du marquage laser dans les flux de production de l’aérospatiale nécessite une attention particulière à la synchronisation avec les autres étapes de traitement. Lors des discussions avec les responsables de la production, le dilemme se pose toujours quant au moment optimal pour effectuer le marquage. Le marquage sur des ébauches présente l’avantage d’identifier immédiatement le composant, ce qui facilite la traçabilité dans les étapes ultérieures, mais il implique le gaspillage de codes UID sur des pièces qui pourraient être mises au rebut lors des étapes finales de contrôle de la qualité. Le marquage après l’usinage mais avant les traitements de surface est plus rentable, mais peut poser des problèmes si le traitement ultérieur affecte le contraste, comme dans le cas de l’anodisation mentionné ci-dessus.
Personnellement, je préfère que le marquage soit la dernière opération sur le composant fini, après tous les traitements de surface et les contrôles dimensionnels, mais avant le contrôle non destructif final (CND). Cette approche garantit que l’identification n’est appliquée qu’aux pièces qui ont passé tous les contrôles de qualité critiques, ce qui minimise les déchets. La légère augmentation de la complexité de la gestion (le marquage doit être intégré après l’approbation de la qualité) est largement compensée par la réduction des coûts et la certitude que chaque code UID attribué correspond effectivement à une pièce conforme.
L’intégration avec les systèmes d’exécution de la fabrication (MES) permet d’automatiser l’attribution des codes de série, d’enregistrer automatiquement les paramètres de marquage et de créer une traçabilité numérique complète du processus. Lors d’une récente mise en œuvre pour un fabricant de composants structurels, nous avons connecté six stations de marquage laser à un système MES centralisé. Le flux opérationnel est le suivant : l’opérateur scanne le code-barres du composant entrant, le MES vérifie que le composant a passé les contrôles précédents, génère automatiquement le code UID unique selon le schéma défini (qui comprend le préfixe de l’entreprise, le numéro de pièce, le numéro de série et le lot de production), envoie les données au système laser qui effectue le marquage, la caméra intégrée vérifie la lisibilité, et le système enregistre automatiquement tous les paramètres du processus en les associant au code UID spécifique.
Ce niveau d’intégration réduit considérablement les erreurs humaines dans le traitement des données d’identification. Avant la mise en œuvre, le taux d’erreur dans la sérialisation manuelle était d’environ 0,8 % (environ 4 erreurs pour 500 composants marqués), ce qui entraînait des retouches coûteuses et la complexité des documents. Après l’automatisation, les erreurs de sérialisation sont tombées pratiquement à zéro, et les quelques cas enregistrés (2 en 18 mois de fonctionnement sur plus de 45 000 composants) étaient dus à des problèmes de connectivité du réseau, et non à des erreurs opérationnelles.
Pour les séries de production caractérisées par une grande variabilité des composants, typiques des fournisseurs aérospatiaux de niveau 2 et 3 desservant plusieurs clients avec des géométries différentes, la flexibilité des systèmes laser pour gérer rapidement différentes configurations est un avantage concurrentiel significatif. L’un de nos clients gère le marquage de plus de 1 200 numéros de pièces différents avec un seul système laser équipé d’un logiciel avancé de gestion des tâches. Pour changer de configuration d’une pièce à l’autre, il suffit de sélectionner le bon fichier et de charger la nouvelle disposition de marquage, ce qui est fait en moins de 30 secondes. La possibilité de marquer des surfaces courbes à l’aide de têtes optiques dynamiques (galvanométriques 3D), des surfaces concaves avec des systèmes à large champ ou des positions difficiles d’accès avec des fibres optiques flexibles, étend le champ d’application de la technologie à pratiquement toutes les géométries de l’aérospatiale. Un cas intéressant concerne le marquage des pales de turbine refroidies à l’intérieur, où la matrice de données doit être positionnée sur le bord de fuite, qui présente une courbure complexe et une faible épaisseur (1 à 2 mm). En utilisant une tête galvanométrique 3D avec un champ de travail de 100×100 mm et une profondeur de champ étendue de ±25 mm, nous avons pu marquer des DataMatrix de 3×3 mm avec une qualité A constante, en compensant automatiquement le changement d’élévation de la surface incurvée. La capacité du logiciel à calculer dynamiquement les corrections géométriques sur la base du modèle CAO du composant élimine la nécessité d’un positionnement ultra-précis de la pièce, ce qui accélère les temps de cycle et réduit les coûts d’outillage.
