Marquage laser sur matériaux composites : Le défi de l’aérospatiale moderne

L’industrie aérospatiale a subi une transformation radicale au cours des dernières décennies, passant progressivement des métaux traditionnels aux matériaux composites avancés. Les polymères renforcés de fibres de carbone (PRFC) sont désormais un élément clé de la construction aéronautique moderne, offrant un rapport résistance/poids exceptionnel qui se traduit par des économies de carburant significatives et une amélioration des performances. Toutefois, cette évolution des matériaux a introduit de nouvelles complexités dans les processus de traçabilité et d’identification des composants.

Le marquage laser sur les matériaux composites présente des défis techniques sensiblement différents de ceux de l’usinage des alliages métalliques. La nature stratifiée des CFRP, composés de fibres de carbone immergées dans une matrice polymère thermodurcissable ou thermoplastique, exige une approche calibrée pour garantir la lisibilité des marquages sans compromettre l’intégrité structurelle du composant. Dans une industrie où chaque gramme compte et où les réglementations en matière de traçabilité sont extrêmement strictes, le choix de la technologie de marquage devient une décision cruciale.

Structure des matériaux composites et implications pour le marquage

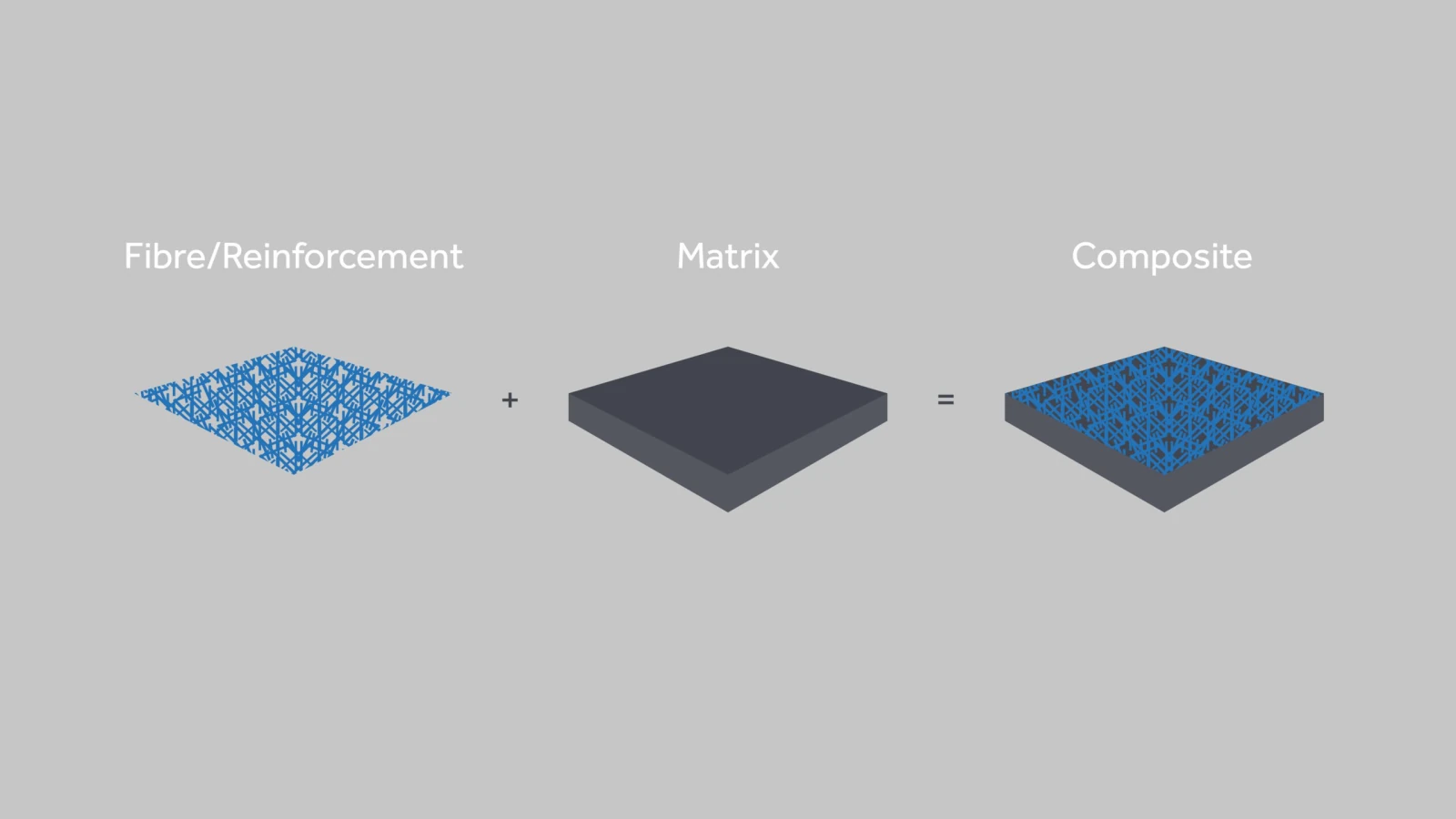

Pour comprendre les problèmes liés au marquage laser sur les PRFC, il est nécessaire d’analyser la composition de ces matériaux. Un stratifié en fibre de carbone typique présente une structure multicouche où les fibres, orientées dans des directions spécifiques pour optimiser les propriétés mécaniques, sont intégrées dans une matrice polymère qui peut être époxy, phénolique ou thermoplastique à haute performance comme le PEEK ou le PPS.

Cette architecture composite présente deux risques principaux lors du processus de marquage : la délamination des couches et l’endommagement thermique de la matrice polymère. La délamination se produit lorsque l’énergie thermique transférée par le laser dépasse la résistance de l’interface fibre-matrice, créant des microfissures qui peuvent se propager sous charge et compromettre la résistance du composant. Lors d’un audit NADCAP chez un fournisseur de niveau 1, un inspecteur a identifié précisément ce type de dommage caché : un décollement sous la surface d’environ 150 microns causé par des paramètres laser non optimisés, qui n’a été mis en évidence qu’après une analyse ultrasonique approfondie. Le composant, destiné à une section structurelle primaire, a été rejeté, ce qui a coûté cher à l’entreprise.

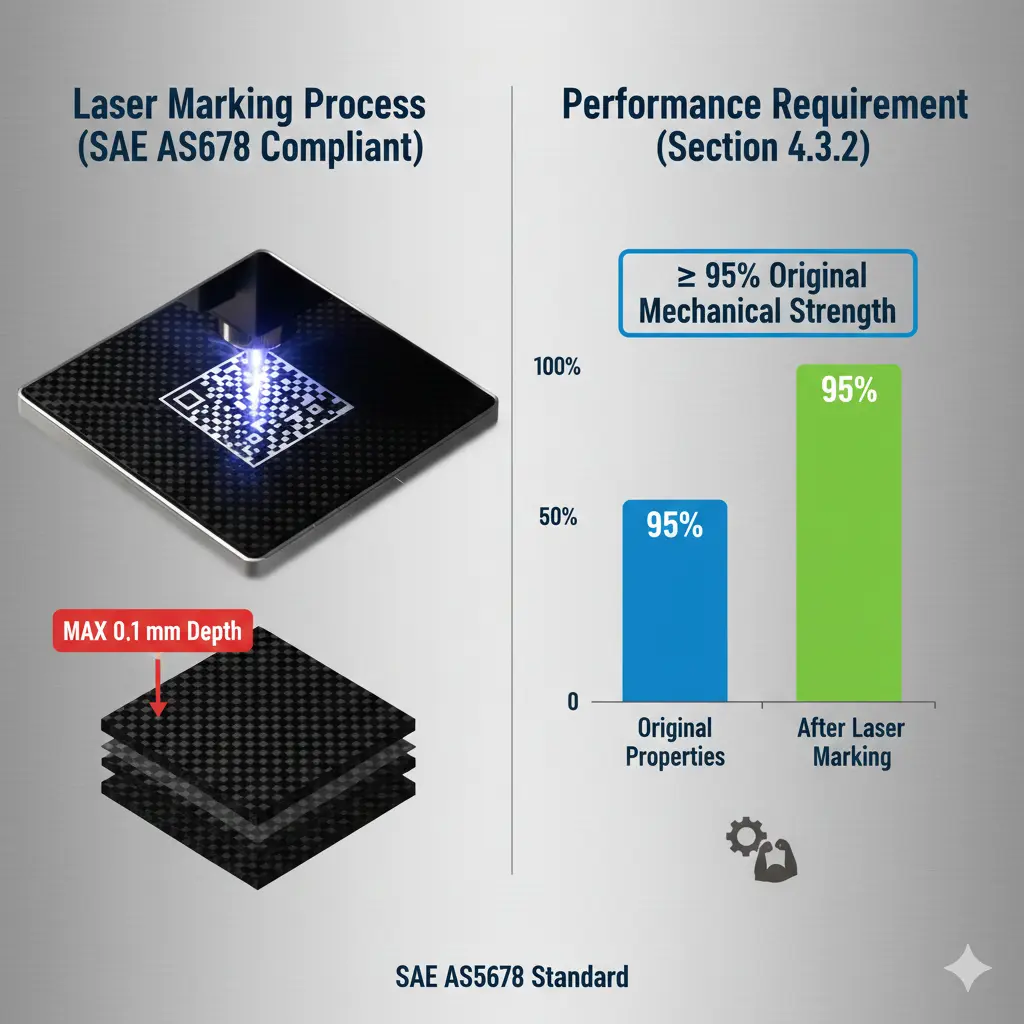

La matrice peut être endommagée par carbonisation, fusion localisée ou décomposition chimique du polymère, ce qui modifie les propriétés mécaniques dans la zone de marquage. Les spécifications aérospatiales exigent que toute opération de marquage ne réduise pas la résistance structurelle du composant au-delà des seuils définis. La norme SAE AS5678, dans sa section 4.3.2, stipule que les composants marqués doivent conserver au moins 95 % de leurs propriétés mécaniques d’origine après le processus, avec des profondeurs de pénétration ne dépassant pas 0,1 mm pour les composants structurels primaires. La norme AMS 2750, dans sa dernière révision, spécifie également des méthodes de vérification de l’intégrité du marquage, ce qui rend essentiel un contrôle précis des paramètres du processus.

Sources laser et mécanismes d’interaction avec les composites

Le choix de la technologie laser est le premier point de décision dans la définition d’une stratégie de marquage efficace. Les trois principales catégories de sources utilisées pour les matériaux composites ont des mécanismes d’interaction fondamentalement différents, avec des implications pratiques significatives sur la qualité finale.

Les lasers CO2, dont les longueurs d’onde se situent dans l’infrarouge lointain (10,6 μm), sont principalement absorbés par le composant polymère du composite. Ce comportement les rend particulièrement adaptés aux applications dans lesquelles vous souhaitez éliminer de manière sélective la matrice de surface tout en laissant les fibres de carbone sous-jacentes exposées, créant ainsi un contraste visuel. En général, pour le marquage de PRFC à matrice époxy, des puissances moyennes de 30 à 50 W sont utilisées avec des vitesses de balayage de 200 à 400 mm/s. Cependant, la nature thermique du processus d’ablation nécessite un équilibre minutieux de la densité énergétique : des valeurs de fluence supérieures à 15 J/cm² peuvent générer une carbonisation excessive et des zones thermiquement altérées au-delà de 200 microns de profondeur.

« Nous avons largement testé les lasers CO₂ sur des composants d’intérieur de cabine en PRFC », explique un ingénieur de processus d’un grand équipementier aéronautique italien. « Le principal problème est le contrôle de la carbonisation de la surface, qui varie considérablement en fonction de l’épaisseur de la couche de gel protectrice. Grâce à l’assistance d’azote gazeux à 4 bars, nous avons réduit les résidus carbonisés de 35 % par rapport à l’air comprimé, ce qui améliore la lisibilité des codes DataMatrix. »

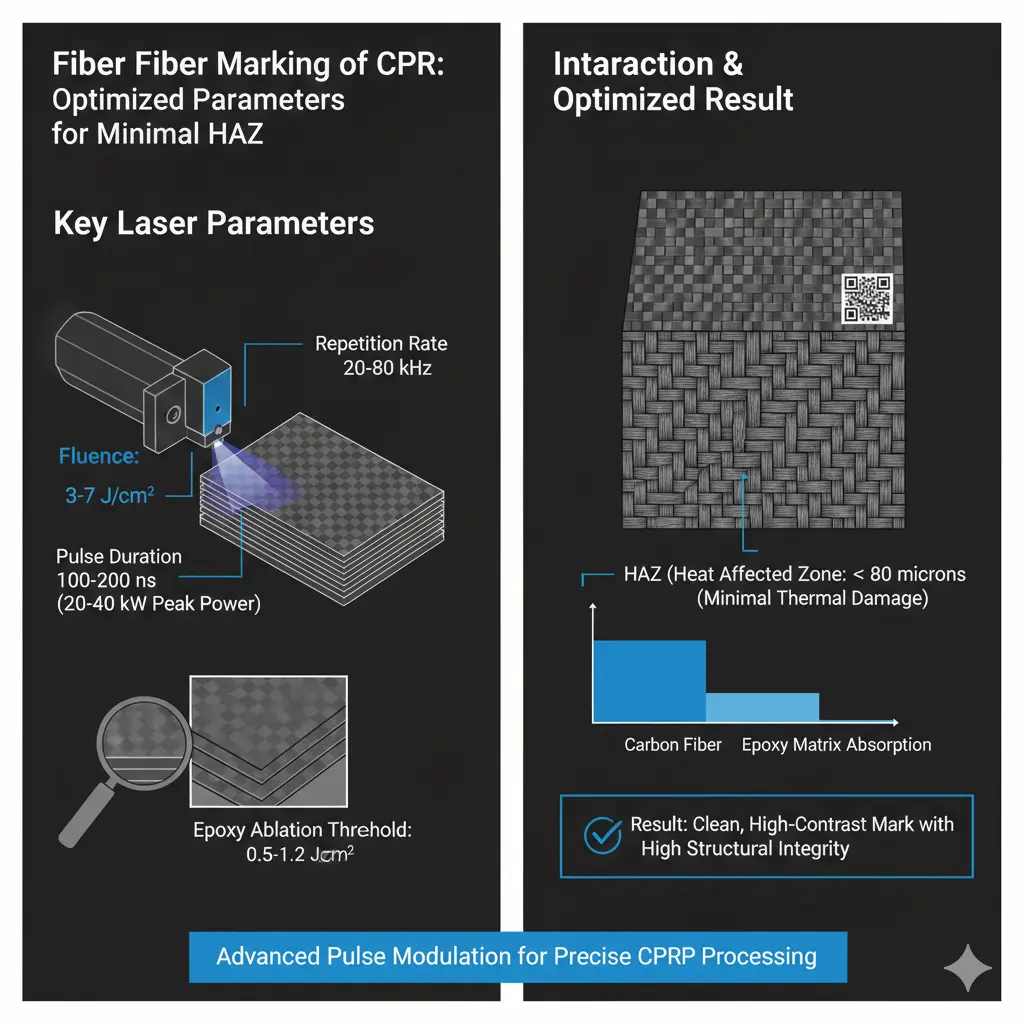

Les lasers à fibre, fonctionnant généralement à 1064 nm, constituent une solution polyvalente en raison de l’excellente qualité de leur faisceau et de leur capacité à générer des impulsions avec des profils temporels contrôlés. Une fluence comprise entre 3 et 7 J/cm² est généralement utilisée pour marquer les CFRP avec des lasers à fibre, avec des fréquences de répétition de l’ordre de 20 à 80 kHz. L’interaction avec les PRFC se produit par un mécanisme mixte : les fibres de carbone absorbent effectivement cette longueur d’onde, tandis que la matrice polymère présente une absorbance plus faible mais non négligeable. La possibilité de moduler la durée des impulsions permet d’optimiser le processus : des impulsions de 100-200 nanosecondes génèrent des puissances de pointe de l’ordre de 20-40 kW, suffisantes pour dépasser le seuil d’ablation de la matrice époxy (typiquement 0,5-1,2 J/cm²) tout en minimisant la zone thermiquement altérée, qui est généralement maintenue en dessous de 50-80 microns.

Les lasers UV, fonctionnant à des longueurs d’onde de 355 nm ou moins, introduisent un mécanisme d’ablation partiellement photochimique qui peut être avantageux pour les matrices polymères sensibles. L’énergie des photons UV (environ 3,5 eV à 355 nm) est suffisante pour rompre directement les liaisons C-C et C-O dans de nombreux polymères thermodurcis, ce qui permet d’enlever le matériau avec un apport de chaleur considérablement réduit. Dans le cadre du programme A350, Airbus a validé le marquage UV sur des composants en PRFC dans des zones non structurelles du fuselage, en obtenant des largeurs HAZ inférieures à 20 microns et en conservant 98 % des propriétés mécaniques d’origine. Les fluences typiques des lasers UV sur le CFRP se situent entre 1,5 et 4 J/cm², avec des vitesses de balayage dépassant rarement 150 mm/s en raison de la puissance moyenne limitée des sources disponibles (généralement de 5 à 15 W).

Paramètres et optimisation des procédés : ce qui fonctionne sur le terrain

L’optimisation du marquage laser sur les matériaux composites nécessite une approche systématique de la définition des paramètres opérationnels. La complexité provient de l’interdépendance des variables du processus et de la nécessité d’équilibrer le contraste visuel, l’intégrité structurelle et la productivité. Mais quelles sont les valeurs qui fonctionnent réellement en production ?

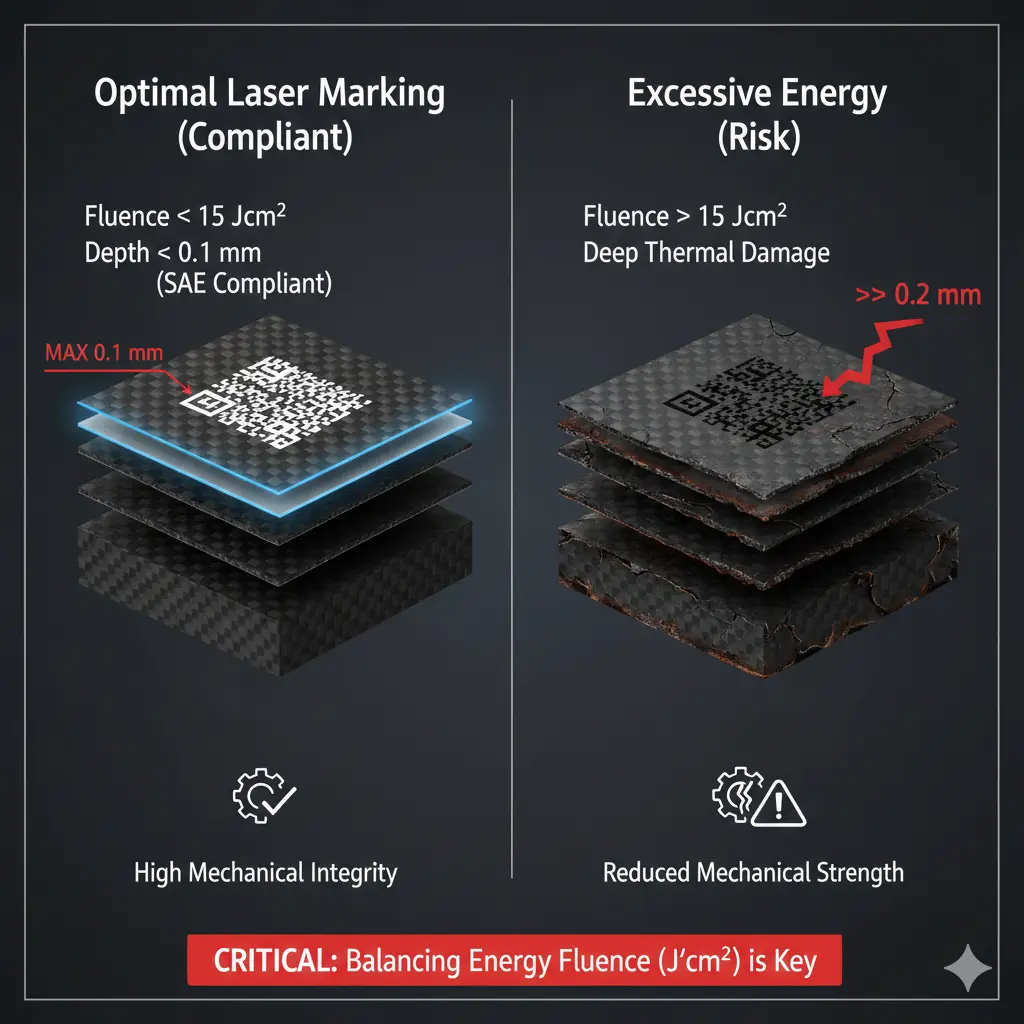

La puissance moyenne et la puissance de crête déterminent la quantité d’énergie disponible pour le processus d’ablation. Pour les CFR avec une matrice époxy standard, l’expérience sur le terrain suggère des valeurs de puissance moyenne comprises entre 15 et 35 W pour les lasers à fibre, avec des puissances de crête de l’ordre de 20-40 kW obtenues par des impulsions de 100-200 ns. La fréquence de répétition influence considérablement l’accumulation thermique : les fréquences supérieures à 100 kHz avec de faibles énergies par impulsion (< 0,3 mJ) peuvent conduire à un échauffement cumulatif qui favorise la délamination, tandis que les fréquences plus basses (20-60 kHz) avec des énergies par impulsion plus élevées (0,4-0,8 mJ) offrent généralement des résultats plus contrôlables.

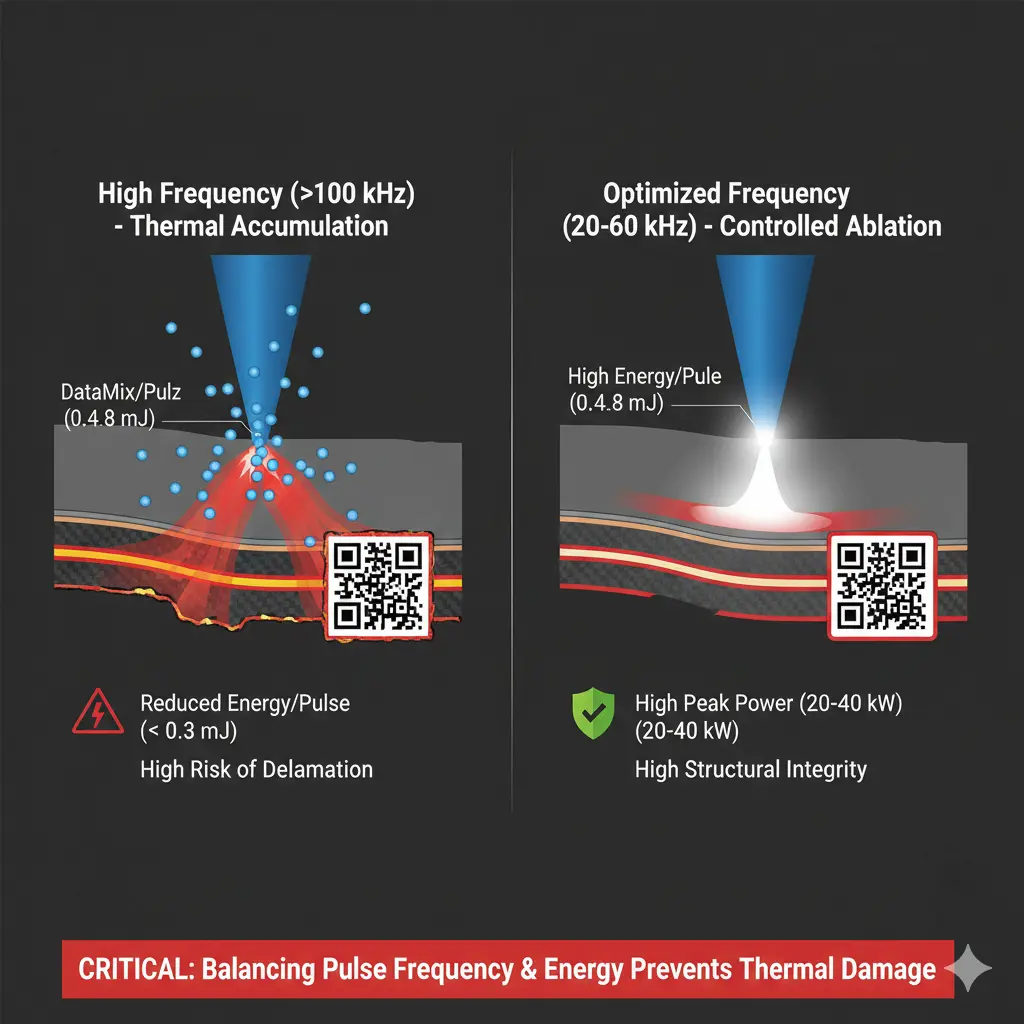

Avez-vous déjà rencontré des problèmes de lisibilité des codes DataMatrix sur une peau en PRFC après quelques semaines d’exposition à l’environnement ? Voici une erreur courante que commettent de nombreux techniciens : régler une vitesse de balayage trop élevée dans le but d’augmenter la productivité. La vitesse de balayage du faisceau doit être coordonnée avec la fréquence de répétition pour garantir un chevauchement optimal des impulsions. Un chevauchement insuffisant produit des marques discontinues qui, bien qu’elles semblent lisibles au départ, ont tendance à se dégrader rapidement lorsqu’elles sont exposées à l’humidité et aux variations de température. Pour les matrices époxy standard avec des lasers à fibre, une vitesse de 300-500 mm/s avec une fréquence de 40-60 kHz et un chevauchement de 40-60% est un compromis efficace.

« Nous préférons régler la vitesse de numérisation à 350 mm/s », explique le responsable de la qualité d’une entreprise qui produit des composants pour les avions d’affaires. « Les vitesses supérieures à 600 mm/s nous ont causé des problèmes répétés de lisibilité après peinture. Avec les paramètres actuels, nous obtenons des niveaux de qualité A selon AIM DPM ISO/IEC 15415 dans 95 % des cas, contre 70 % avec des paramètres plus agressifs. »

Le diamètre du point focal influence à la fois la résolution du marquage et la densité d’énergie sur la surface. Pour les codes DataMatrix avec des modules de 0,4-0,6 mm, les diamètres de spot entre 30 et 60 microns offrent la meilleure combinaison de définition et de tolérance à la défocalisation. Des spots plus petits (20-30 microns) permettent d’obtenir des détails plus fins mais nécessitent un contrôle très minutieux de la longueur focale : une erreur de focalisation de 2-3 mm peut entraîner une carbonisation non visible à l’œil nu mais facilement détectable par thermographie active, comme cela a été découvert lors d’un contrôle de qualité sur des composants de volets destinés à un programme régional.

La manipulation du gaz d’assistance au cours du processus mérite une attention particulière. Des essais en laboratoire sur des stratifiés en PRFC ont montré que l’utilisation d’azote comme gaz d’assistance à 3-5 bars réduit la formation de résidus carbonisés de 30 à 40 % par rapport à l’air comprimé, ce qui améliore considérablement le contraste et la durabilité du marquage. La pureté du gaz est importante : l’azote d’une pureté supérieure à 99,5 % offre de meilleurs résultats en termes de réduction de l’oxydation de la surface.

Quand les choses tournent mal : problèmes typiques et solutions pratiques

Sur le volet d’un avion d’affaires, un fournisseur a été confronté à une situation critique : le marquage au laser avec des impulsions excessivement longues (environ 500 ns) avait entraîné une perte de résistance à la flexion de 18 % par rapport à des échantillons non marqués, bien au-delà du seuil acceptable de 5 % spécifié dans le contrat. L’analyse a révélé une délamination sous la surface s’étendant sur une zone d’environ 8×12 mm autour du marquage, causée par une accumulation thermique excessive. La nécessité de retravailler 47 composants déjà produits a engendré des coûts supérieurs à 120 000 euros et un retard de livraison de six semaines.

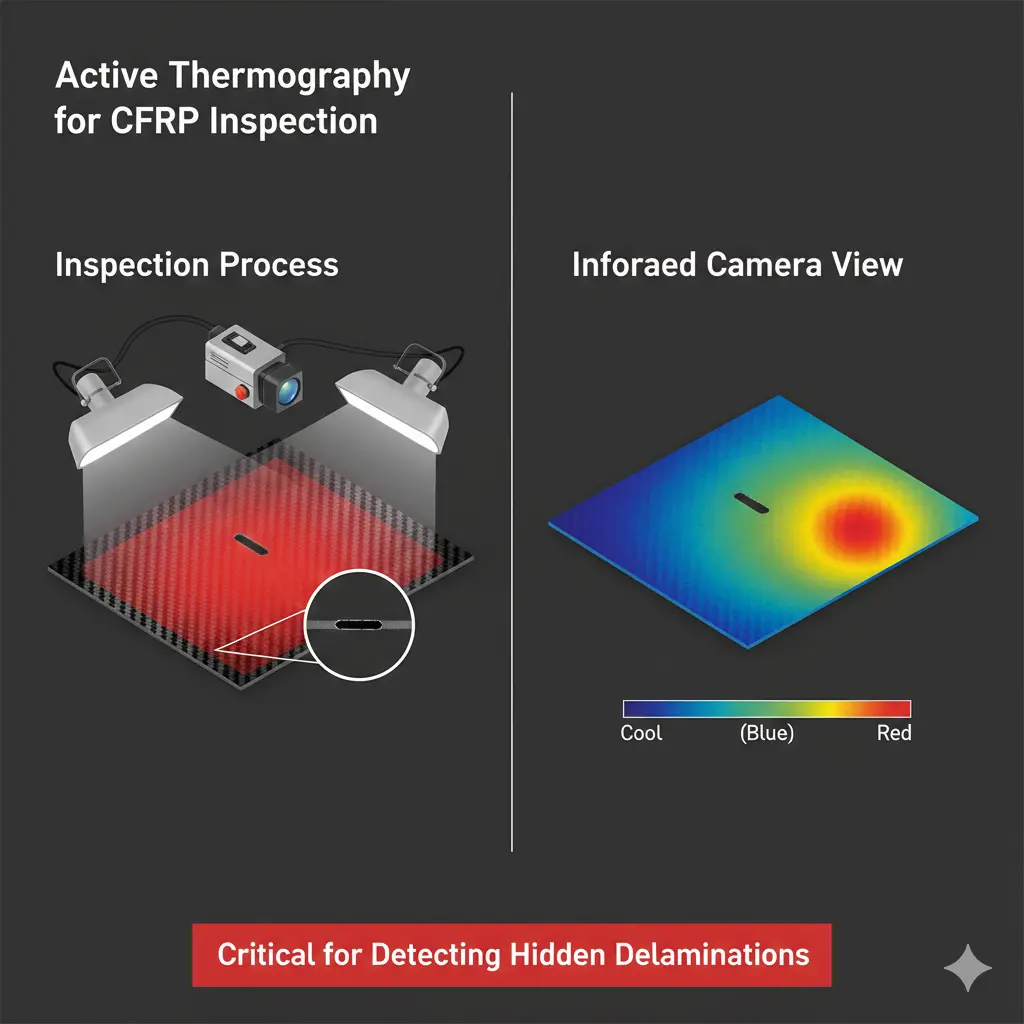

Ce cas illustre l’un des problèmes les plus insidieux du marquage laser des matériaux composites: les dommages peuvent ne pas être immédiatement visibles. Une erreur fréquente dans l’atelier consiste à valider visuellement la qualité du marquage sans procéder à des vérifications approfondies de l’intégrité structurelle. La thermographie active s’est avérée particulièrement efficace pour identifier les délaminations cachées : le composant est chauffé par un flash thermique ou des lampes halogènes et la dissipation thermique est surveillée à l’aide de caméras infrarouges. Les zones délaminées présentent des profils de refroidissement particuliers, les températures de surface restant élevées plus longtemps que dans les zones intactes (différences typiques de 2 à 4°C 5 à 10 secondes après le chauffage).

Une autre erreur fréquente concerne la gestion de la variabilité des matériaux. Les stratifiés CFRP peuvent présenter des variations dans l’épaisseur des couches superficielles de résine, dans la fraction volumique des fibres ou dans l’orientation locale, facteurs qui affectent considérablement l’interaction avec le laser. Un lot de composants pour l’impaction verticale présentait des marques avec des contrastes très variables (grade A à grade D selon AIM DPM) en utilisant des paramètres fixes, en raison des variations de l’épaisseur de la couche de gel protectrice entre 80 et 180 microns. La solution a consisté à mettre en place un système de contrôle en cours de processus basé sur des photodiodes qui mesurent l’intensité du plasma d’ablation : lorsque l’intensité tombe en dessous d’un seuil défini, indiquant une couche de surface plus épaisse, le système augmente automatiquement l’énergie par impulsion de 15 à 20 % pour compenser.

Une carbonisation excessive constitue un problème esthétique et fonctionnel. Les résidus carbonisés qui ne sont pas éliminés efficacement peuvent réduire le contraste du marquage et, pire encore, servir de points de déclenchement pour l’absorption d’humidité et la dégradation accélérée de la matrice. La solution la plus efficace consiste à utiliser une assistance gazeuse optimisée: de l’azote à 4-5 bars délivré par des buses coaxiales d’un diamètre de 1,5-2 mm placées à 5-8 mm de la surface. Dans certains cas, notamment pour les matrices thermoplastiques à hautes performances, un nettoyage post-marquage par ablation laser à basse énergie (< 1 J/cm²) peut être nécessaire pour éliminer les résidus sans endommager davantage le matériau.

Evolution technologique et perspectives d’avenir

La recherche dans le domaine du marquage laser sur les matériaux composites continue de se développer en réponse aux besoins de l’industrie aérospatiale. L’introduction de composites à nano-renforts (graphène, nanotubes de carbone), de matrices thermoplastiques à ultra-hautes performances (PEKK, PEI) et d’architectures de laminage tridimensionnelles pose de nouveaux défis technologiques qui font évoluer les technologies de marquage.

Les sources laser ultracourtes, avec des durées d’impulsion de l’ordre de la picoseconde (1-100 ps) ou de la femtoseconde (< 1 ps), représentent un développement prometteur. La nature essentiellement non thermique de l’ablation par impulsions ultracourtes minimise considérablement la zone thermiquement altérée : des essais sur des stratifiés CFRP avec des lasers picosecondes (durée d’impulsion 10 ps, longueur d’onde 1064 nm) ont produit des HAZ de moins de 10 microns et des réductions des propriétés mécaniques de moins de 2%, des valeurs exceptionnelles par rapport aux technologies conventionnelles. Le mécanisme d’ablation implique l’ionisation multiphotonique et la génération d’un plasma dense qui élimine le matériau avant qu’une diffusion thermique significative ne se produise dans le substrat. La limitation actuelle réside principalement dans les coûts d’investissement (les systèmes picoseconde d’entrée de gamme commencent à 150 000-200 000 euros) et la vitesse réduite du processus, mais l’évolution technologique améliore progressivement ces aspects.

L’intégration de systèmes de surveillance en cours de processus basés sur l’analyse spectroscopique des panaches d’ablation ou la thermographie en temps réel offre la possibilité de mettre en œuvre des contrôles adaptatifs. Les chercheurs d’un grand centre européen de recherche aérospatiale ont développé un système d’analyse du spectre d’émission des panaches d’ablation à l’aide de spectromètres compacts : les variations d’intensité des raies d’émission du carbone (247 nm) et de l’oxygène (777 nm) permettent de détecter des changements dans la composition de la surface du matériau et d’ajuster automatiquement les paramètres du laser. Lors de tests sur 500 composants présentant une variabilité importante de l’épaisseur du gel coat protecteur, le système adaptatif a permis de maintenir les qualités A/B dans 98% des cas, contre 78% obtenus avec des paramètres fixes.

La simulation numérique multiphysique devient un outil de plus en plus fiable pour la conception virtuelle des processus de marquage. Des logiciels commerciaux tels que COMSOL Multiphysics ou ANSYS permettent de coupler le transfert thermique transitoire, la décomposition chimique de la matrice à l’aide de modèles cinétiques d’Arrhenius et la mécanique des dommages pour prédire la distribution de la température, l’étendue de la zone thermiquement altérée et le risque de délamination. Une étude récente a montré que des simulations calibrées avec précision peuvent prédire la profondeur d’ablation avec des erreurs inférieures à 15 % et la largeur de la zone d’altération thermique avec des erreurs inférieures à 20 %, ce qui réduit considérablement le nombre d’itérations expérimentales nécessaires à l’optimisation. « Nous avons réduit le temps de développement de nouveaux procédés de 6 à 8 semaines à environ 3 semaines en utilisant des simulations prédictives », déclare un ingénieur en développement de procédés. « L’investissement dans la capacité de calcul et l’expertise est rapidement rentabilisé si l’on considère la réduction des coûts de prototypage.
