Intégration de la vision artificielle dans les systèmes de marquage au laser dans l’aérospatiale

Dans l’industrie aérospatiale, le marquage de composants complexes a toujours représenté un défi technique important. Les surfaces courbes, les géométries articulées et les tolérances serrées exigent des solutions qui vont au-delà des systèmes de positionnement mécaniques traditionnels. La nécessité de garantir la lisibilité et la conformité aux normes SAE AS9132 et MIL-STD-130N sur des composants tels que les aubes de turbines, les carters de moteurs et les pièces structurelles a poussé l’industrie à intégrer le marquage laser et les systèmes avancés de vision industrielle.

Par rapport aux méthodes conventionnelles qui nécessitent des montages dédiés pour chaque géométrie, les technologies basées sur la vision industrielle permettent d’adapter automatiquement la position, l’orientation et les paramètres de marquage à la surface réelle du composant. Cette approche élimine les temps d’installation, réduit les rebuts et permet un marquage précis, même pour les petits lots ou la production personnalisée, là où des fixations dédiées ne seraient pas économiquement viables.

Les limites des systèmes de positionnement traditionnels

Dans la plupart des services de marquage aérospatial qui utilisent encore des méthodes traditionnelles, le positionnement des composants se fait au moyen de montages mécaniques conçus sur mesure. Chaque famille de pièces nécessite un montage spécifique qui garantit la répétabilité dimensionnelle et angulaire avec des tolérances généralement inférieures à ±0,1 mm. Pour les composants présentant des géométries complexes ou des surfaces non planes, cette approche présente plusieurs difficultés opérationnelles.

Dans la pratique, la conception et la fabrication d’un dispositif dédié nécessitent un temps de développement de 2 à 6 semaines, avec des coûts pouvant dépasser 5 000 à 15 000 euros pour les géométries articulées. Le changement de configuration entre différentes pièces implique un temps d’arrêt de 15 à 30 minutes, ce qui a un impact significatif sur l’efficacité globale des équipements (OEE) dans les contextes multi-produits. Il est clair qu’une vérification immédiate du positionnement correct des composants devient critique : même des erreurs mineures de positionnement peuvent entraîner des marquages hors spécifications, ce qui entraîne le rejet de la pièce et la nécessité de la retravailler ou de la remplacer.

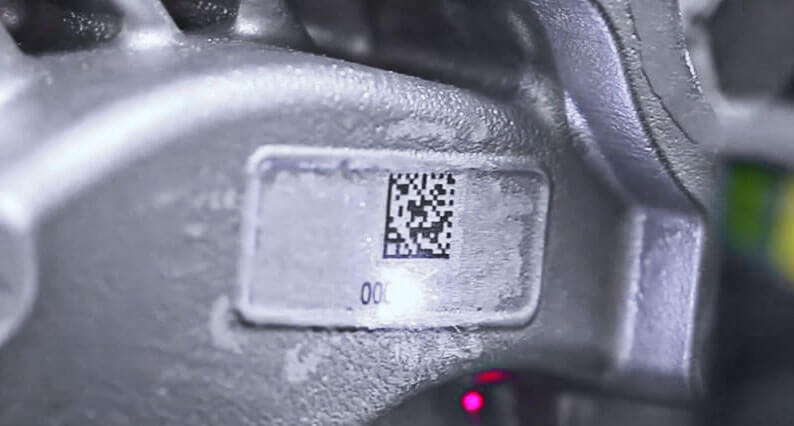

Dans quelle mesure l’emplacement du code influe-t-il sur les performances en matière de maintenance et de traçabilité ? Selon les directives SAE AS9132, le code Data Matrix doit être positionné dans des zones accessibles à la lecture lors des inspections, en évitant les zones soumises à de fortes contraintes mécaniques ou à une exposition directe aux flux de chaleur. Un mauvais positionnement peut compromettre la lisibilité au cours du cycle de vie du composant, mettant ainsi en échec l’ensemble du système de traçabilité.

Technologies de vision industrielle pour le marquage adaptatif

L’intégration de systèmes de vision industrielle avec des marqueurs laser a introduit un changement de paradigme dans le processus de fabrication aérospatiale. Les technologies les plus avancées permettent de détecter automatiquement la position, l’orientation et la morphologie des composants et d’adapter les paramètres de marquage en temps réel, sans intervention manuelle. Trois approches principales caractérisent les solutions actuellement disponibles sur le marché.

Systèmes de vision avec étalonnage dynamique multi-champs

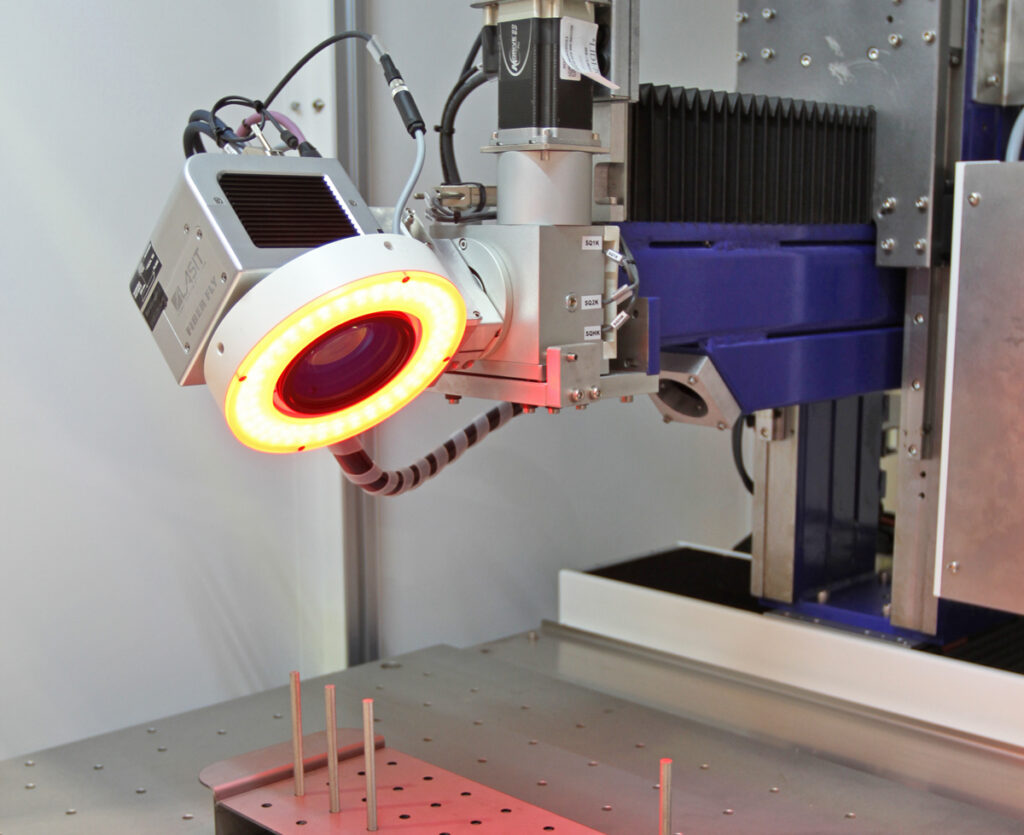

Les systèmes intégrés de vision industrielle avec étalonnage dynamique utilisent des caméras à haute résolution (généralement de 5 à 12 mégapixels) pour capturer l’image complète du composant dans la zone de travail. À l’aide d’algorithmes de reconnaissance des formes et de corrélation géométrique, le système identifie les caractéristiques de référence (trous, arêtes, surfaces de référence) et calcule automatiquement les coordonnées de marquage par rapport à la géométrie réelle de la pièce.

En règle générale, le processus comprend une phase d’étalonnage initiale au cours de laquelle le modèle CAO 3D du composant est chargé et les positions de marquage nominales sont définies. Pendant la production, le système compare l’image acquise avec le modèle de référence, en compensant automatiquement les variations dimensionnelles, les erreurs de positionnement et les déformations élastiques du composant. La précision de répétabilité atteint des valeurs inférieures à ±0,05 mm sur des plages de travail allant jusqu’à 300×300 mm.

Cette technologie est particulièrement efficace sur les pièces planes à géométrie complexe, telles que les panneaux structurels, les supports et les plaques de renfort, où le marquage doit être positionné avec une précision millimétrique par rapport à des caractéristiques mécaniques critiques.

Modules de positionnement intelligents sur des surfaces courbes

Pour les composants présentant des surfaces courbes ou cylindriques, les systèmes de positionnement intelligents et adaptatifs introduisent des capacités d’analyse tridimensionnelle via la vision stéréoscopique ou le balayage laser 3D. Le système acquiert le profil de la surface au niveau de la zone de marquage prévue et calcule automatiquement les paramètres de correction nécessaires : distance focale, angle du faisceau, vitesse de balayage et puissance du laser.

En pratique, le calibrage automatique réduit les temps d’arrêt et améliore la répétabilité sur des lots successifs du même composant. Sur les pales de turbines aux profils complexes, ces modules permettent de marquer des codes Data Matrix sur des surfaces aux courbures variables tout en respectant les exigences de lisibilité de la norme MIL-STD-130N (grade A, avec une vérification minimale de 2,5/4,0 selon la norme ISO/IEC 16022).

La compensation dynamique de la distance focale, un élément critique pour les lasers à fibre dont la profondeur de champ est limitée (typiquement ±2-3 mm), est réalisée par des systèmes autofocus piézoélectriques dont les temps de réponse sont inférieurs à 100 ms. Cela garantit un contraste et une profondeur de marquage uniformes, même sur des surfaces présentant des variations d’élévation allant jusqu’à ±5 mm par rapport au plan nominal.

Mode de marquage instantané sans configuration manuelle

Le mode de marquage instantané et interactif sans configuration manuelle représente la dernière évolution des systèmes vision-laser intégrés, orientés vers une flexibilité opérationnelle maximale. L’opérateur positionne le composant dans la zone de travail sans contrainte d’orientation précise, et le système identifie automatiquement la pièce grâce à des bases de données de modèles 3D préchargées ou à la reconnaissance géométrique en temps réel.

Une fois le composant reconnu, le logiciel propose automatiquement des positions de marquage conformes aux spécifications techniques, ce qui permet à l’opérateur de confirmer ou de modifier la sélection au moyen d’une interface graphique intuitive. Le cycle complet reconnaissance-position-marquage prend moins de 15 secondes pour les composants standard, soit une réduction de 70 à 80 % par rapport aux méthodes de fixation.

Ce mode de fonctionnement est idéal pour la production de petits lots, les applications MRO (maintenance, réparation et révision) et le marquage post-fabrication, où la variété des composants traités rend peu pratique l’utilisation de montages dédiés. La flexibilité du système lui permet de traiter jusqu’à 200-300 numéros de pièces différents sans qu’il soit nécessaire de procéder à une configuration physique.

Avantages opérationnels dans l’environnement de production aérospatiale

L’adoption de systèmes intégrés vision-laser apporte des avantages mesurables sur plusieurs indicateurs de performance de la production. Dans la plupart des cas documentés, les services qui sont passés des systèmes traditionnels aux technologies adaptatives ont connu des améliorations significatives.

La réduction du temps de préparation est l’avantage le plus immédiat : en éliminant le besoin de fixation et en supprimant les temps de préparation manuelle, les changements de produits passent de 15-30 minutes à moins de 2 minutes, ce qui a un impact direct sur la capacité de production horaire. Pour les départements multi-produits qui effectuent 8 à 12 changements de produits par jour, cela se traduit par une récupération de 2 à 3 heures de production par jour.

La conformité de la qualité est améliorée par la vérification automatique de la lisibilité après le marquage. Les systèmes intégrés scannent et classent le code Data Matrix immédiatement après le marquage, conformément aux paramètres ISO/IEC 15415, ce qui permet une reprise immédiate en cas de non-conformité. Cela élimine la nécessité d’un contrôle de qualité différé et réduit considérablement les rejets pour les marques non conformes détectées plus tard dans le processus.

En ce qui concerne la traçabilité et la documentation, les systèmes avancés enregistrent automatiquement les paramètres de marquage, le classement des codes, les images avant/après traitement et les coordonnées de positionnement, générant ainsi des rapports conformes aux exigences des normes AS9100 et NADCAP. Cette documentation automatique élimine la transcription manuelle, réduit les erreurs de saisie des données et garantit des preuves objectives pour les audits et les enquêtes de non-conformité.

Perspectives d’avenir : intelligence artificielle et apprentissage automatique

Des développements récents intègrent des algorithmes d’apprentissage automatique et d’apprentissage profond dans les systèmes de vision, ce qui permet des capacités de reconnaissance avancées et une optimisation adaptative des paramètres de marquage. Les réseaux neuronaux convolutifs (CNN) sont entraînés sur des bases de données de milliers de composants marqués, apprenant des corrélations complexes entre les caractéristiques géométriques, les matériaux et les paramètres laser optimaux.

Dans la pratique industrielle, ces systèmes « intelligents » sont capables de suggérer automatiquement des corrections aux paramètres du processus en fonction des écarts détectés en temps réel, tels que les variations de la réflectivité de la surface, la présence de contaminants ou les défauts localisés du matériau. L’auto-apprentissage continu améliore progressivement les performances du système, réduisant les interventions manuelles et stabilisant le processus à moyen et long terme.

L’intégration de la vision industrielle et du marquage laser représente une transformation nécessaire pour les départements aérospatiaux qui s’efforcent d’assurer l’efficacité de la production, la flexibilité opérationnelle et une stricte conformité à la qualité. Les technologies de vision avec calibration dynamique, positionnement intelligent sur des surfaces courbes et marquage interactif instantané éliminent les contraintes des systèmes traditionnels, permettant un marquage précis sur des géométries complexes avec des réductions drastiques de temps, de coûts et de rebuts. Dans un contexte industriel de plus en plus orienté vers une production agile et une traçabilité totale, ces systèmes sont la nouvelle norme.
