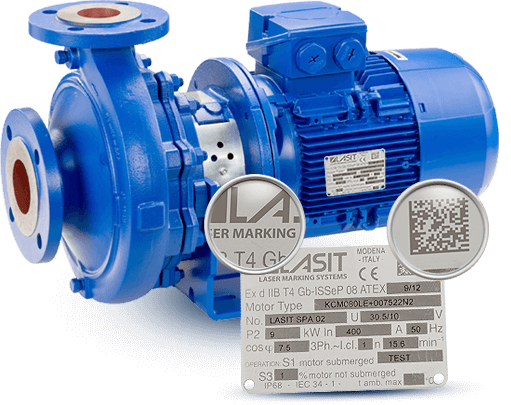

Dans la fabrication de composants de grande taille – motoréducteurs, pompes hydrauliques, moteurs électriques, vannes industrielles – le marquage laser sur les plaques signalétiques est une solution opérationnelle éprouvée. Lorsque les composants sont trop volumineux pour être manipulés facilement ou présentent des surfaces incompatibles avec le marquage direct, l’application d’une plaque marquée permet de garantir la traçabilité sans compromettre le flux de production.
Les besoins opérationnels du secteur
Ceux qui travaillent avec des volumes de production importants de plaques signalétiques sont confrontés à un certain nombre d’exigences techniques qui vont au-delà de la simple impression d’un code sur une surface métallique.
Intégration aux systèmes de gestion
La première exigence concerne l’intégration avec les systèmes MES et ERP. Le processus de marquage doit dialoguer en temps réel avec la base de données de l’entreprise, en récupérant automatiquement les informations à marquer : numéros de série progressifs, codes de produit, dates de production, paramètres techniques spécifiques. Cela permet d’éliminer la saisie manuelle des données et de réduire le risque d’erreurs de transcription.
Le système laser interroge la base de données ou lit des fichiers structurés (tables CSV, connexions SQL, REST API), génère le tracé du marquage et enregistre l’opération. Chaque étiquette marquée laisse une trace dans le système d’information de l’entreprise, permettant une traçabilité complète du composant tout au long de la chaîne de production.
Gestion des présentations multiples et sérialisation
Les entreprises qui produisent différentes familles de composants ont besoin de différents schémas de marquage. Chaque produit peut nécessiter des informations spécifiques : certains ne requièrent qu’une matrice de données et un logo, d’autres ont besoin de tableaux techniques détaillés avec des paramètres de fonctionnement, des codes clients, des références normalisées.
Le système doit permettre de stocker des dizaines de modèles différents et de les rappeler rapidement en fonction du produit traité. La sérialisation progressive doit être gérée de manière fiable, en garantissant l’unicité de chaque code et l’enregistrement en temps utile de chaque marquage effectué.
Productivité et choix du laser
Le temps de cycle est un paramètre critique. Pour le marquage des plaques métalliques (acier inoxydable, aluminium, laiton), les lasers à fibre de 30 W sont le choix le plus populaire, car ils offrent un bon compromis entre la vitesse du processus et l’investissement. Par rapport aux sources de 20 W, ils permettent de réduire les temps de cycle de 20 à 25 %, ce qui constitue un avantage important pour les gros volumes.
Dans les contextes où la productivité est une priorité, l’adoption de lasers de 50W peut être envisagée, ce qui permet un gain supplémentaire d’environ 20% sur le temps. Il faut cependant faire attention aux plaques minces ou thermosensibles, qui peuvent se déformer si elles sont soumises à un apport de chaleur excessif. La calibration des paramètres de marquage doit tenir compte des caractéristiques physiques du substrat.
Extraction et gestion des fumées
L’extraction des fumées de marquage est un aspect technique souvent sous-estimé mais essentiel. Au cours du processus laser, le matériau enlevé génère des particules volatiles qui, si elles ne sont pas éliminées efficacement, peuvent se déposer sur la plaque signalétique, compromettant ainsi la lisibilité du code.
Le problème est accentué avec les plaques peintes ou revêtues, où l’élimination de la couche superficielle produit davantage de débris. Un système d’aspiration localisé et efficace est nécessaire pour maintenir la qualité du marquage, protéger l’optique du laser et assurer des conditions de fonctionnement adéquates.
Le rôle des logiciels dans la gestion des étiquettes
Le logiciel est l’élément essentiel du système. La capacité à automatiser la gestion des données, à s’interfacer avec les systèmes d’entreprise et à gérer des présentations complexes détermine l’efficacité globale du processus.
Interface avec les bases de données et les tables frontières
Le logiciel de marquage doit être capable de lire des informations provenant de bases de données externes via des requêtes SQL, des protocoles OPC-UA, des API REST ou des fichiers structurés. Les tables de délimitation sont l’outil le plus courant : il s’agit de fichiers contenant des listes de produits avec leurs données à marquer (codes, numéros de série, paramètres techniques).
Le logiciel fait défiler le tableau, génère le marquage correspondant et met à jour l’état de chaque élément. Cette approche permet de gérer des cycles de production complexes sans nécessiter l’intervention continue de l’opérateur, qui se limite à charger les étiquettes et à lancer le processus.
Modèles dynamiques et champs variables
Le système doit permettre la création de mises en page personnalisables avec des graphiques, du texte, des codes bidimensionnels et des logos. La gestion de champs variables – numéros progressifs, dates, lots – qui changent automatiquement d’un marquage à l’autre est une exigence standard.
La possibilité d’enregistrer et de rappeler rapidement différents modèles permet de passer d’une famille de produits à une autre sans reprogrammation manuelle, ce qui maintient une grande flexibilité opérationnelle.
Traçabilité et enregistrement
Chaque marquage effectué doit être enregistré : date, heure, opérateur, numéro de série, résultat du processus, paramètres utilisés. Ces données alimentent une base de données de traçabilité qui peut être consultée pour des contrôles de qualité, des analyses de processus ou des audits.
La génération de rapports quotidiens ou par lots permet au responsable de la production de contrôler l’efficacité du système et d’identifier tout problème critique dans le processus.
Solutions LASIT pour le marquage des plaques signalétiques

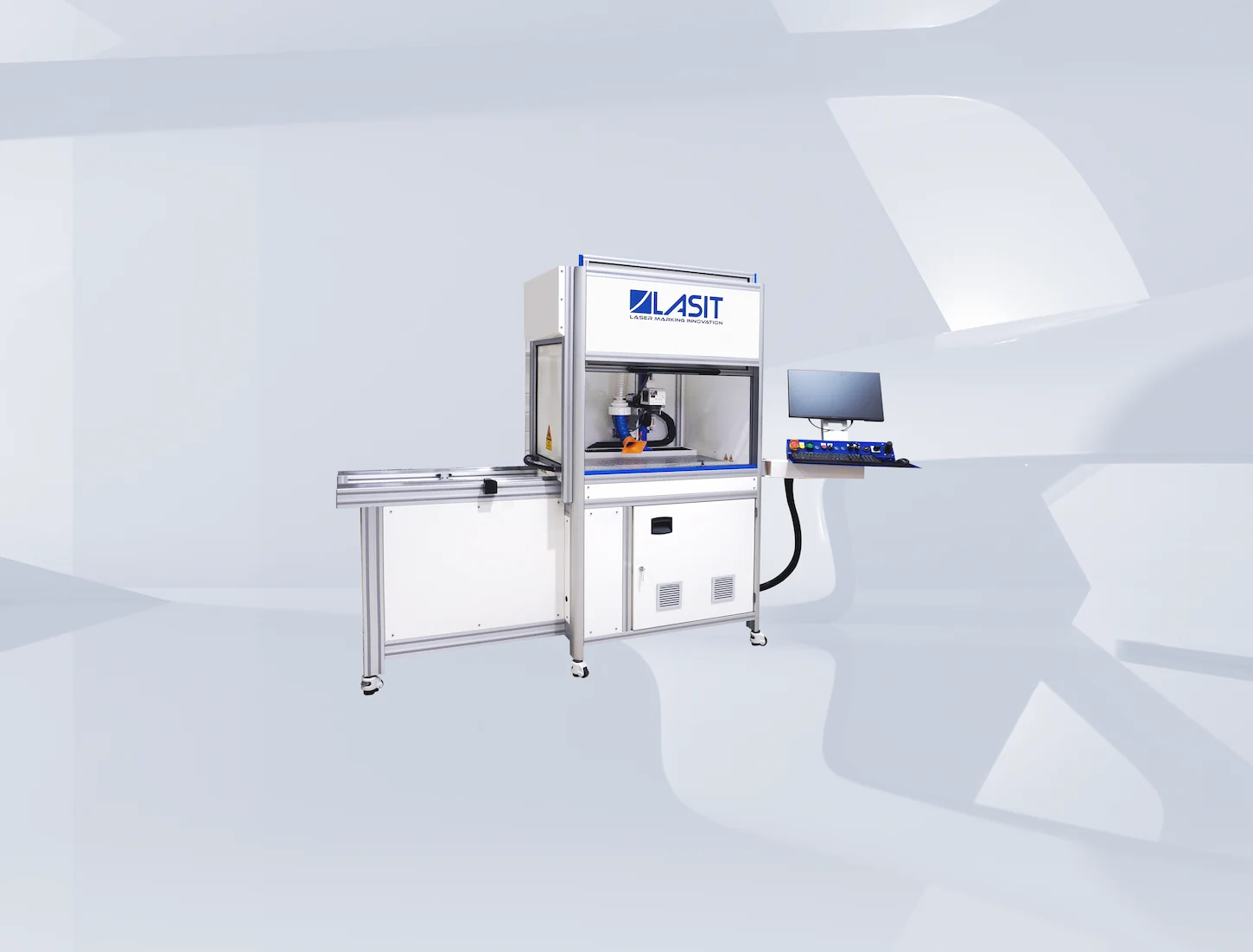

LASIT a développé la ligne TowerTag, des systèmes laser conçus pour gérer différents volumes de production grâce à des configurations évolutives.
Configurations matérielles
Les machines de la famille TowerTag sont disponibles avec un ou plusieurs chargeurs, en fonction des volumes de production. Les configurations vont des systèmes à chargeur unique (50-300 plaques/jour) aux machines à quatre chargeurs indépendants (milliers de pièces/équipe).
Le système de manutention est basé sur le principe du « pick and place » avec vide Venturi : les plaques sont saisies par le haut sans contact mécanique, ce qui évite de les rayer ou de les endommager. Ceci est particulièrement important lorsque vous travaillez sur des plaques peintes ou des plaques dont la finition de surface est délicate.
Les magasins de chargement ont une capacité de 400 plaques par chargeur. Le processus est entièrement automatique : prélèvement, positionnement sous la tête laser, marquage, dépôt dans la zone de déchargement. L’opérateur réapprovisionne les chargeurs et vide périodiquement les zones de déchargement.
Modes de décharge
Les machines peuvent être configurées avec un déchargement désordonné (plaques déposées dans un conteneur) ou un déchargement ordonné (plaques repositionnées dans un stockage structuré). Le choix dépend des exigences logistiques : le déchargement ordonné facilite le picking pour les étapes ultérieures, le déchargement désordonné est plus rapide pour les opérations de stockage.
Les configurations avancées comprennent des décharges multiples sur une table rotative, où les plaques sont automatiquement réparties dans différents plateaux en fonction du produit ou du lot.
Logiciel de gestion des étiquettes
Le Tag-Management System est le logiciel de marquage d’étiquettes propre à LASIT. Il permet l’intégration avec les bases de données de l’entreprise, la définition de modèles personnalisés et la sérialisation automatique.
Le système permet d’affecter des variables dynamiques (progressifs, lots, dates, références de base de données) à chaque champ de mise en page. Il gère automatiquement l’avancement de la numérotation, mémorise chaque marquage effectué et permet l’exportation de rapports pour la traçabilité.
L’interface est conçue pour être opérationnelle même par du personnel non spécialisé. Une fois les schémas configurés et les règles de marquage définies, le système fonctionne de manière autonome.
LASIT offre une assistance pour la personnalisation de logiciels spécifiques, en adaptant les interfaces, les protocoles de communication et les fonctionnalités en fonction des exigences du client.
