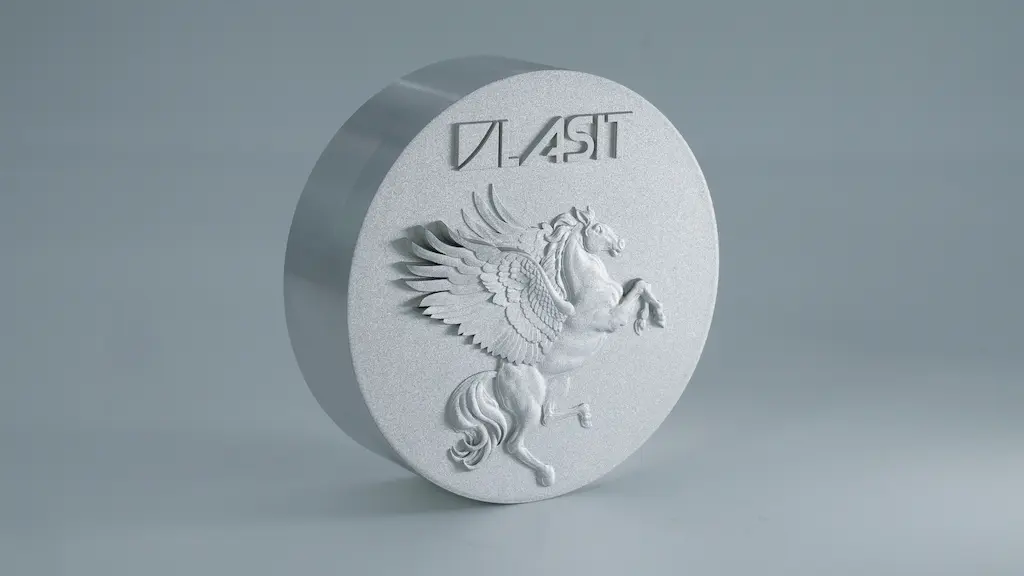

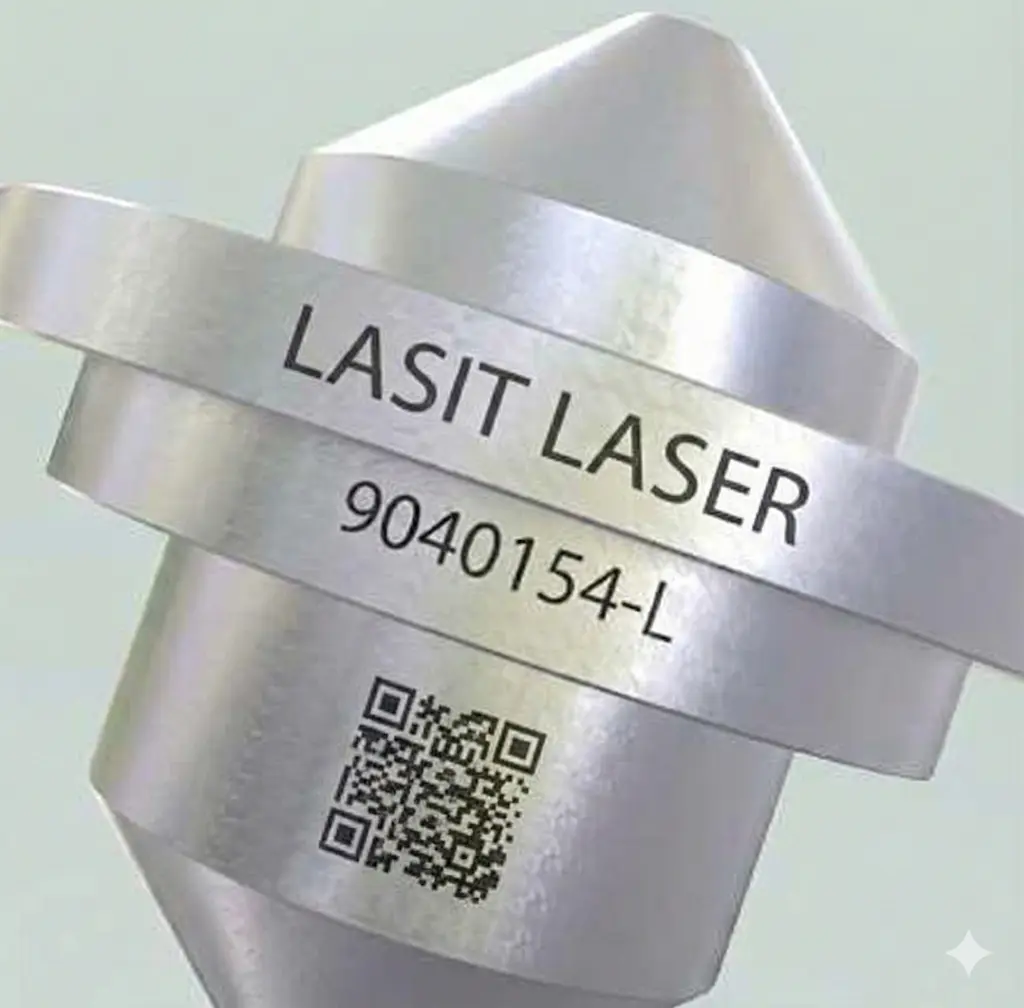

Dans les secteurs de l’aérospatiale, de la défense et des armes à feu, la traçabilité permanente des composants n’est pas une option, mais une exigence réglementaire obligatoire. Cependant, quiconque a travaillé avec des composants soumis à des traitements de surface agressifs connaît bien le problème : un marquage laser standard, aussi bien exécuté soit-il, peut disparaître ou devenir illisible après le sablage, l’application de revêtements protecteurs tels que Cerakote ou les processus de rebrûlage. Cette situation n’est pas acceptable lorsqu’il s’agit de récepteurs inférieurs et supérieurs destinés à des applications militaires, de composants aérospatiaux certifiés ou de pièces soumises à la norme MIL-STD-130.
Le défi ne consiste pas simplement à marquer plus profondément. Il est nécessaire de développer une approche structurée qui combine une profondeur de gravure contrôlée, une qualité de surface du fond gravé et un contraste optique suffisant pour garantir la lisibilité des codes DataMatrix ou des séries alphanumériques, même après que des dizaines de microns de matériau de surface ont été enlevés. C’est exactement ce que la gravure profonde à plusieurs niveaux vise à résoudre.
Le problème du marquage de surface dans des environnements industriels sévères
Le marquage laser conventionnel sur l’acier ou l’aluminium atteint généralement des profondeurs comprises entre 20 et 50 micromètres. C’est plus que suffisant pour les applications standard, lorsque le composant ne subit pas de traitements post-marquage particulièrement agressifs. Mais lorsque ce composant doit être sablé pour éliminer les scories d’usinage, recouvert de revêtements céramiques à haute résistance ou soumis à des processus de finition de surface chimiques, ces 20 à 50 micromètres peuvent être complètement enlevés ou altérés au point de compromettre la lisibilité du code.
Le problème devient encore plus critique si l’on considère l’usure opérationnelle. Un composant destiné à fonctionner sur un théâtre militaire, exposé à des conditions environnementales extrêmes, peut subir une abrasion mécanique, une corrosion, un contact avec des produits chimiques. Un marquage trop superficiel ne survit tout simplement pas au cycle de vie du composant. Et dans des contextes où la traçabilité est liée à la sécurité, à la maintenance préventive ou à la gestion de composants critiques selon des normes telles que ASTM F3001 ou MIL-STD-130, la perte de lisibilité d’un code UDI ou d’un numéro de série n’est pas seulement un inconvénient technique : c’est une violation de la réglementation.
L’approche multi-niveaux : construire la profondeur avec le contrôle
La solution ne consiste pas simplement à augmenter la puissance du laser en espérant que le matériau sera enlevé plus profondément. Une gravure réalisée avec des paramètres mal calibrés peut créer des zones affectées par la chaleur (HAZ) excessives, des micro-fractures au fond de la gravure ou des bords irréguliers qui compromettent la lisibilité du code, même si la profondeur nominale est suffisante. L’approche à plusieurs niveaux structure le processus en étapes successives, chacune ayant des objectifs paramétriques spécifiques.
Le premier niveau a une fonction préparatoire. Sur des pièces qui arrivent à la station de marquage avec une oxydation de surface, des résidus d’usinages antérieurs ou des irrégularités du support, un premier passage à des paramètres moyens permet d’uniformiser la surface. Ce nettoyage préalable au marquage n’est pas toujours nécessaire, mais sur des aciers déjà traités thermiquement ou sur de l’aluminium ayant subi un usinage, il peut faire la différence entre un marquage homogène et un marquage avec des zones de qualité variable.
Le deuxième niveau est le cœur du processus : la gravure profonde proprement dite. C’est là qu’entrent en jeu les paramètres critiques qui déterminent la quantité de matière réellement enlevée et la qualité de la gravure. La fréquence du laser est abaissée par rapport à un marquage standard, généralement entre 20 et 80 kHz, car des fréquences plus basses signifient plus d’énergie par impulsion et donc une plus grande capacité d’ablation. La vitesse de balayage est réduite, souvent jusqu’à 100-400 mm/s, pour permettre une plus grande interaction entre le faisceau laser et le matériau. Le chevauchement, c’est-à-dire le chevauchement entre les pistes laser successives, est augmenté à 60-85% pour garantir que le fond de la gravure est uniforme et ne présente pas de crêtes ou d’irrégularités qui pourraient compromettre la lecture optique du code.
Le troisième niveau, pas toujours nécessaire mais utile dans de nombreuses applications, est l’amélioration du contraste. Un dernier passage à différents paramètres, souvent en utilisant une approche similaire au recuit (marquage par oxydation contrôlée qui crée un contraste de couleur sans enlever de matière), peut améliorer de manière significative le contraste visuel entre le fond gravé et la matière environnante. Cela est particulièrement utile lorsque le marquage doit être lu non seulement par des systèmes de vision industrielle, mais aussi par des opérateurs dans des conditions d’éclairage qui ne sont pas optimales.
Le rôle décisif de la technologie MOPA
Les lasers à fibre dotés de la technologie MOPA (Master Oscillator Power Amplifier) offrent un avantage décisif dans ce type d’application. Contrairement aux lasers à fibre standard, dont la durée d’impulsion est fixe, un MOPA permet de moduler la longueur d’impulsion sur une très large plage, typiquement de 4 à 200 nanosecondes. Cette flexibilité permet de contrôler beaucoup plus finement le bilan énergétique du processus.
Lorsque l’on travaille avec des impulsions plus longues, de l’ordre de 50 à 200 nanosecondes, une plus grande quantité d’énergie thermique est transférée au matériau. Cela augmente la capacité d’enlèvement de matière par impulsion, ce qui rend le processus de gravure profonde plus efficace. En même temps, le contrôle de la durée de l’impulsion minimise la zone thermiquement altérée, réduisant ainsi le risque de micro-fractures ou d’altérations métallurgiques indésirables au fond de la gravure. Sur les aciers à haute résistance tels que le 4140 ou le 4150, couramment utilisés pour les récepteurs d’armes à feu, ce contrôle est essentiel pour réaliser une gravure profonde sans compromettre l’intégrité structurelle du composant.
La puissance moyenne du laser est évidemment un facteur important, mais ce n’est pas le seul paramètre déterminant. Pour des applications de gravure profonde sur des composants de taille moyenne, des puissances de l’ordre de 30-50W sont généralement suffisantes. Dans des contextes où la productivité est critique et les volumes élevés, on peut aller jusqu’à 100W, mais l’augmentation de la puissance doit toujours s’accompagner d’une réoptimisation des autres paramètres pour éviter des effets thermiques indésirables.
Profondeur de l’objectif et contrôle de la qualité
Lorsque nous parlons de gravure profonde pour des composants qui subiront des traitements de post-marquage, la profondeur cible typique est de l’ordre de 150 à 300 micromètres. Cette marge de sécurité garantit que, même après un sablage agressif qui enlève 50 à 80 micromètres de matériau de surface ou après l’application de revêtements qui peuvent masquer partiellement la gravure, le code reste parfaitement lisible. Dans certains cas, pour des composants particulièrement critiques ou destinés à des cycles de vie très longs, il est possible d’atteindre des profondeurs plus importantes, jusqu’à 500 micromètres, mais il est alors essentiel de vérifier que la gravure ne compromet pas la résistance mécanique de la section.

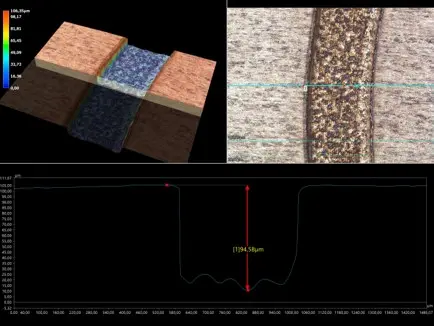

La vérification de la profondeur ne peut pas être visuelle ou approximative. Des instruments tels que des jauges de rugosité, des profilomètres ou des microscopes 3D sont indispensables pour mesurer avec précision la profondeur réelle de la gravure et vérifier que le fond est suffisamment uniforme. Une gravure profonde mais dont le fond est irrégulier peut être moins bien classée qu’une gravure moins profonde mais réalisée avec des paramètres optimaux.
Le classement du DataMatrix ou du code QR est évalué conformément à la norme ISO/IEC 15415, qui attribue une note allant de A (excellent) à F (illisible). Pour les applications dans l’aérospatiale et la défense, l’objectif est de maintenir un classement A ou B même après les traitements de surface. Pour cela, il faut non seulement une profondeur adéquate, mais aussi un contraste optique suffisant et l’absence de défauts tels que des pixels manquants ou des déformations géométriques dans le code.
Approche incrémentale multi-passages : contrôle et vitesse
L’un des choix les plus importants lors de la définition d’un processus de gravure en profondeur concerne le nombre de passes. On pourrait penser que la gravure en une seule passe ultra-agressive est plus efficace, mais l’expérience montre qu’une approche incrémentale avec 3 à 10 passes successives offre des résultats qualitativement supérieurs.
Chaque passe enlève une couche de matière relativement fine, de l’ordre de 30 à 50 micromètres. Cela permet de mieux contrôler la géométrie de la base gravée, de limiter les contraintes thermiques localisées et d’intervenir de manière paramétrique entre les passes si des problèmes sont observés. En outre, l’approche multi-passes réduit le risque de formation de bavures ou d’accumulation de matière fondue sur les bords de la gravure, problèmes typiques lorsqu’on essaie d’enlever trop de matière en une seule passe.
Le coût en termes de temps de cycle est évidemment plus élevé que pour un marqueur de surface standard, mais pour les composants à haute valeur ajoutée tels que les armes à feu aérospatiales ou militaires, où le coût du composant lui-même se chiffre en centaines ou en milliers d’euros, l’augmentation du temps de cycle (typiquement de quelques secondes à 15-30 secondes pour un DataMatrix de taille standard) est tout à fait acceptable.
Matériaux et spécificités des applications
Les matériaux les plus courants pour ce type d’application présentent des caractéristiques différentes qui influencent le choix des paramètres. Les aciers alliés à haute résistance, tels que les 4140 et 4150 utilisés pour les récepteurs, nécessitent une énergie relativement élevée pour l’ablation, mais offrent une bonne uniformité de réponse. L’aluminium aérospatial, généralement 7075-T6 ou 6061-T6, est plus souple et donc plus facile à graver en profondeur, mais il a tendance à générer des bavures et nécessite des paramètres optimisés pour éviter l’accumulation de matière fondue. Le titane Ti-6Al-4V, de plus en plus utilisé dans les applications aérospatiales en raison de son excellent rapport résistance/poids, est probablement le matériau le plus difficile : il nécessite des énergies élevées, a tendance à réfléchir une grande partie du rayonnement laser et peut développer des zones dangereuses étendues si les paramètres ne sont pas parfaitement calibrés.
Pour chacun de ces matériaux, le point de départ paramétrique est différent et l’optimisation nécessite des essais systématiques. Un laboratoire équipé de plusieurs sources laser et d’instruments de mesure avancés (profilomètres, microscopes 3D, systèmes de classement) permet de développer des ensembles paramétriques fiables et reproductibles en production.
De l’échantillonnage à la production : transfert de processus
La mise au point de paramètres optimaux en laboratoire ne représente que la moitié du travail. Le passage de l’échantillonnage à la production exige que le processus soit robuste face aux variations inévitables : tolérances dimensionnelles des composants, variations des matériaux d’un lot à l’autre, usure progressive de la source laser. Un processus de gravure profonde bien conçu doit inclure des marges de sécurité paramétriques suffisantes pour garantir que, même en présence de ces variabilités, le résultat final reste conforme aux spécifications.
Cela signifie qu’il faut définir non seulement les paramètres nominaux, mais aussi les plages d’acceptation, mettre en œuvre des contrôles en cours de processus (par exemple, des contrôles de classement des échantillons pendant la production) et des procédures de maintenance préventive pour garantir que la source laser conserve ses performances au fil du temps. Les lasers à fibre MOPA, dont la durée de vie prévue est supérieure à 100 000 heures, offrent à cet égard un avantage significatif en termes de stabilité et de réduction des coûts de maintenance.
Conformité réglementaire et documentation
Pour les composants de l’aérospatiale et de la défense, la traçabilité ne s’arrête pas au marquage physique. Chaque processus de marquage doit être documenté, validé et conforme aux normes applicables. La norme MIL-STD-130 définit les exigences relatives au marquage permanent des composants destinés au ministère américain de la défense, en précisant non seulement les caractéristiques techniques du marquage, mais aussi les processus de qualification des fournisseurs et les procédures de vérification. L’ASTM F3001, quant à elle, s’applique aux dispositifs médicaux et exige que le marquage UDI résiste aux cycles de stérilisation et à l’utilisation sans perte de lisibilité. La norme SAE AS9132 définit les normes de qualité pour le marquage aérospatial.
Un fournisseur de systèmes de marquage laser opérant dans ces domaines doit non seulement être en mesure de fournir le matériel et les paramètres du processus, mais aussi d’aider le client à établir la documentation nécessaire à la qualification du processus, à la définition des procédures de contrôle de la qualité et à la gestion des non-conformités.
