Dans le panorama des systèmes de traçabilité industrielle, la lecture OCR (Optical Character Recognition) représente une technologie complémentaire aux codes bidimensionnels, dédiée à la reconnaissance et au décodage de caractères alphanumériques marqués directement sur les composants. Contrairement aux codes Data Matrix ou QR qui encodent les informations dans une matrice structurée, l’OCR travaille sur du texte brut qui peut également être lu par un opérateur humain, comme les numéros de série, les dates de production, les codes d’identification ou d’autres informations critiques.
La lecture OCR trouve des applications dans divers scénarios industriels. Dans certains cas, elle est utilisée pour valider immédiatement le marquage qui vient d’être effectué, en vérifiant que les caractères ont été marqués correctement et qu’ils sont lisibles. Dans d’autres contextes, l’OCR est utilisée pour récupérer des informations sur les composants marqués précédemment, ce qui permet d’interroger les systèmes d’information de l’entreprise et de compléter le processus de traçabilité ou de récupérer les données nécessaires à un traitement ultérieur.
Malgré la simplicité apparente du concept, la mise en œuvre de systèmes OCR fiables dans un environnement industriel présente des complexités importantes qui sont souvent sous-estimées lors de la phase de conception. Les variables affectant la lisibilité des caractères alphanumériques sont nombreuses, et la fiabilité de la reconnaissance dépend essentiellement de la qualité du marquage, des conditions environnementales et de la configuration du système de vision.
Qu’est-ce que l’OCR et comment fonctionne-t-il ?

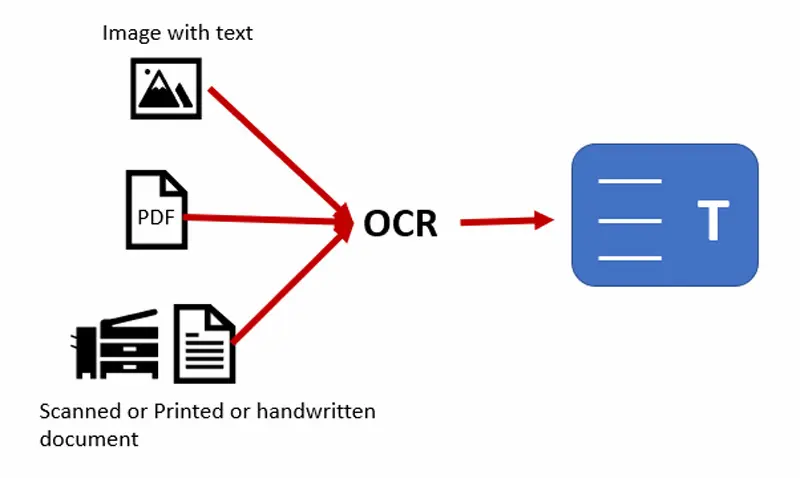

L’OCR est une technologie permettant de convertir des images contenant du texte en chaînes de caractères numériques pouvant être traitées par des systèmes informatiques. Dans le contexte du marquage industriel au laser, l’OCR capture l’image des caractères marqués sur le composant à l’aide d’une caméra, applique des algorithmes de traitement pour identifier les formes individuelles et les convertit en caractères alphanumériques reconnus.
Le processus se déroule en plusieurs étapes. Dans un premier temps, le système acquiert une image de la zone à analyser. Ensuite, des algorithmes de prétraitement améliorent le contraste, réduisent le bruit et normalisent l’image pour faciliter la reconnaissance. Dans la phase intermédiaire, des algorithmes spécifiques identifient les caractères individuels grâce à des techniques de correspondance des formes, à l’analyse des caractéristiques géométriques ou, dans des implémentations plus avancées, à des réseaux neuronaux entraînés sur des ensembles de données spécifiques.
Contrairement aux codes bidimensionnels qui intègrent dans leur structure des éléments de redondance et de correction d’erreurs, les caractères alphanumériques ne bénéficient pas de cette protection inhérente. Un seul défaut dans le marquage d’un caractère peut rendre la reconnaissance ambiguë ou impossible. Cette différence fondamentale rend l’OCR beaucoup plus sensible à la qualité du marquage que la lecture des codes Data Matrix.
Les complexités de la lecture OCR dans un environnement industriel
La fiabilité de la lecture OCR dépend de multiples facteurs qui peuvent varier considérablement dans un environnement industriel. Le premier élément critique est la qualité du marquage laser. Les caractères marqués avec des paramètres non optimaux, présentant des bords irréguliers, des remplissages incomplets ou une profondeur de gravure insuffisante, génèrent des images ambiguës que les algorithmes OCR ont du mal à interpréter correctement.
La présence d’une contamination de surface est un autre problème important. Les composants sales, gras ou oxydés peuvent réduire considérablement le contraste entre le caractère et l’arrière-plan, ce qui rend la reconnaissance difficile. Dans les environnements de production où les composants subissent un traitement mécanique avant ou après le marquage, la présence de copeaux, de liquides de refroidissement ou d’huiles de protection est fréquente et a un impact direct sur la lisibilité de l’OCR.
Les conditions d’éclairage jouent un rôle crucial. Les surfaces réfléchissantes ou brillantes peuvent générer des reflets qui masquent partiellement les caractères. Les surfaces courbes ou à géométrie complexe nécessitent des systèmes d’éclairage sophistiqués pour garantir l’homogénéité de la capture. Contrairement aux codes bidimensionnels qui peuvent tolérer d’importantes variations d’éclairage en raison de leur structure, l’OCR nécessite des conditions plus contrôlées.
Le choix de la police utilisée pour le marquage a un impact direct sur la lisibilité de l’OCR. Les polices comportant des caractères très similaires (tels que « 0 » et « O », « 1 » et « I », « 5 » et « S ») génèrent des ambiguïtés difficiles à résoudre. Les polices ornementales ou à gradation complexe ne conviennent généralement pas aux applications industrielles d’OCR. Les polices les plus fiables sont celles qui sont spécifiquement conçues pour la lisibilité par la machine, avec des formes distinctives et un espacement approprié.
Un autre aspect souvent problématique est la variabilité dimensionnelle des caractères. Dans les applications où l’espace est limité, les caractères peuvent être marqués très petits, ce qui réduit la résolution disponible pour la reconnaissance. La distance entre les caractères, si elle est insuffisante, peut entraîner des difficultés pour une segmentation correcte. La disposition des caractères, s’ils ne sont pas parfaitement alignés ou s’ils subissent des rotations par rapport à l’axe d’acquisition, complique également le processus de reconnaissance.
Par rapport à la lecture des codes Data Matrix, l’OCR est donc intrinsèquement plus complexe. Un code Data Matrix peut être lu même si la qualité du marquage n’est pas optimale, grâce aux algorithmes de correction d’erreurs intégrés dans la structure du code. Les caractères alphanumériques, en revanche, nécessitent des marquages de haute qualité et des conditions d’acquisition optimales pour garantir des taux de reconnaissance acceptables dans un environnement industriel.
Applications OCR : validation post-marquage

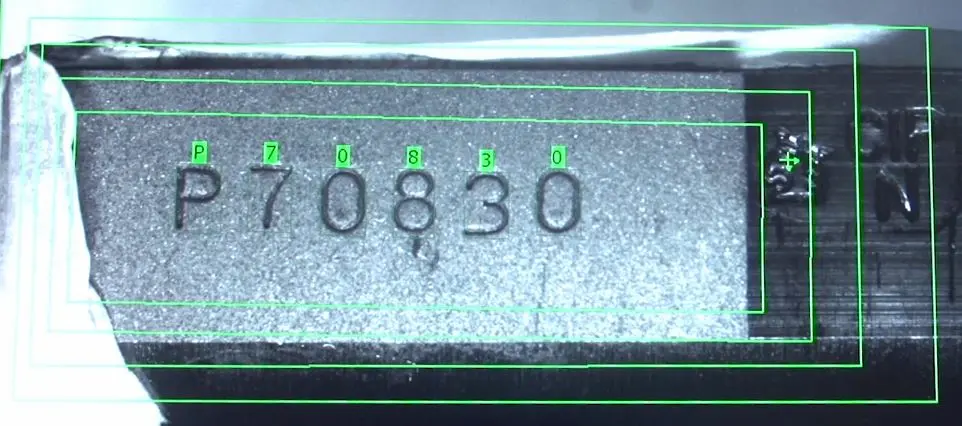

L’une des applications les plus courantes de l’OCR dans les systèmes de marquage laser est la validation immédiate des caractères nouvellement marqués. Dans ce scénario, le système de vision capture l’image de marquage immédiatement après le processus de marquage au laser et vérifie que tous les caractères ont été marqués correctement et qu’ils correspondent aux données attendues.
Ce contrôle permet d’identifier immédiatement tout problème, tel que des caractères manquants, déformés ou illisibles, ce qui permet de rejeter le composant défectueux ou, si possible, de le retravailler. La mise en œuvre en ligne des contrôles OCR réduit considérablement le risque que des composants portant des marques incorrectes continuent à descendre la chaîne de production, générant des coûts de non-qualité dans les étapes ultérieures.
Le système OCR compare la chaîne reconnue avec les données attendues et signale toute anomalie. Cette vérification est particulièrement importante pour les informations critiques telles que les numéros de série progressifs, pour lesquels une erreur de marquage pourrait entraîner des doublons ou des interruptions dans la séquence de traçabilité. La validation OCR constitue donc un niveau de sécurité supplémentaire par rapport à la seule exécution du programme de marquage.
Récupération de données à partir de marquages préexistants et intégration dans les systèmes d’information

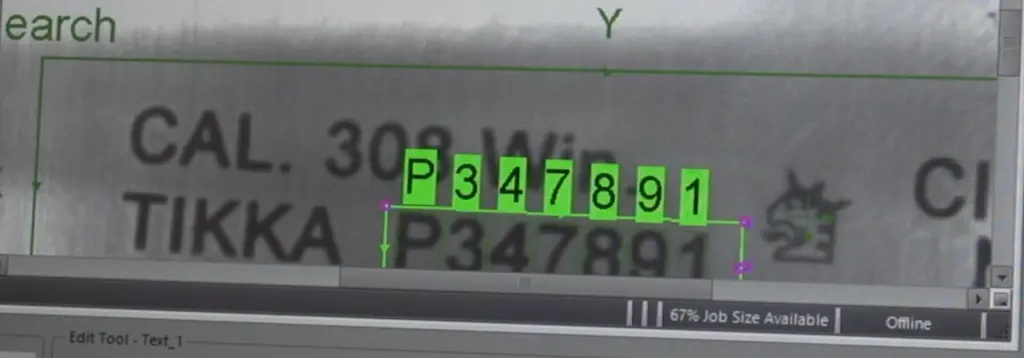

Une application particulièrement intéressante de l’OCR concerne la récupération d’informations à partir de composants marqués précédemment, qui arrivent à la station d’usinage avec des marquages effectués lors de phases de production antérieures ou même chez des fournisseurs externes. Dans ce cas, l’OCR lit les informations marquées sur le composant et les utilise pour interroger les systèmes d’information de l’entreprise, afin de récupérer les données nécessaires à un traitement ultérieur.
Un exemple concret peut être trouvé dans les chaînes d’assemblage où les composants issus de processus antérieurs doivent être marqués avec des informations supplémentaires. Le système OCR lit le numéro de série ou le code d’identification figurant déjà sur le composant, qui peut avoir été marqué à l’aide de différentes technologies telles que le laser, les micropoints, l’impression ou d’autres méthodes. Ces informations sont envoyées à un logiciel personnalisé qui interroge l’ERP de l’entreprise ou la base de données de production, afin de récupérer les données associées à ce composant spécifique.
Les données récupérées peuvent inclure des informations telles que le lot, la configuration spécifique du produit, les données du client final, les informations de traçabilité de la chaîne d’approvisionnement ou des paramètres techniques spécifiques. Ces informations sont ensuite utilisées pour compléter le marquage sur le composant, en ajoutant des codes Data Matrix avec des informations complètes, du texte supplémentaire ou d’autres éléments de traçabilité.
Cette approche permet de mettre en œuvre des systèmes de traçabilité distribués, dans lesquels les informations ne doivent pas nécessairement être marquées en une seule fois à un stade donné, mais peuvent être ajoutées progressivement tout au long du processus de production, en maintenant toujours la corrélation avec le composant spécifique grâce à l’identifiant unique lu par l’OCR.
L’intégration avec les systèmes d’information de l’entreprise ouvre également des possibilités intéressantes pour le contrôle des processus. Le système peut vérifier, par exemple, que le composant qui passe par le poste d’usinage correspond bien à celui prévu dans le plan de production, en signalant toute erreur de séquence ou tout composant mal placé. Il peut également valider que les opérations précédentes ont été correctement effectuées en vérifiant l’état du composant dans les systèmes d’information.
Dans des applications encore plus avancées, l’OCR permet de mettre en œuvre une logique de poka-yoke numérique, où le système empêche physiquement le traitement de composants incorrects ou non conformes. En lisant l’identifiant par OCR et en vérifiant le statut du composant dans les systèmes d’information, le système peut arrêter le marquage ou le traitement s’il détecte des incohérences, évitant ainsi des erreurs coûteuses.
Configuration et optimisation des systèmes OCR
La mise en œuvre efficace d’un système OCR dans un contexte de marquage laser nécessite la configuration minutieuse de plusieurs éléments. Le premier aspect concerne le choix du matériel d’acquisition: la résolution de la caméra, le type d’optique et le système d’éclairage doivent être dimensionnés en fonction de la taille des caractères à lire et des caractéristiques de surface du matériau.
Pour les petits personnages, des caméras à haute résolution et des optiques macro sont nécessaires pour capturer suffisamment de détails pour la reconnaissance. L’éclairage doit être conçu pour maximiser le contraste entre les personnages et l’arrière-plan, en minimisant les reflets et les ombres. Les systèmes d’éclairage coaxial, rasant ou diffus sont choisis en fonction des caractéristiques de surface du composant.
Le calibrage des algorithmes d’OCR est une étape fondamentale. Les systèmes les plus performants permettent une formation spécifique sur les polices utilisées et les conditions d’utilisation de l’application. Cet apprentissage améliore considérablement la fiabilité de la reconnaissance par rapport à l’utilisation d’algorithmes génériques. Dans certains cas, l’utilisation de techniques d’apprentissage automatique permet au système de s’adapter progressivement aux caractéristiques spécifiques du marquage et de s’améliorer au fil du temps.
La définition des paramètres d’acceptation doit équilibrer la fiabilité et la productivité. Des seuils trop permissifs augmentent le risque de fausses lectures, tandis que des seuils trop restrictifs peuvent générer des rejets excessifs de composants pourtant conformes. L’analyse statistique des performances du système OCR dans le temps permet d’optimiser ces paramètres.

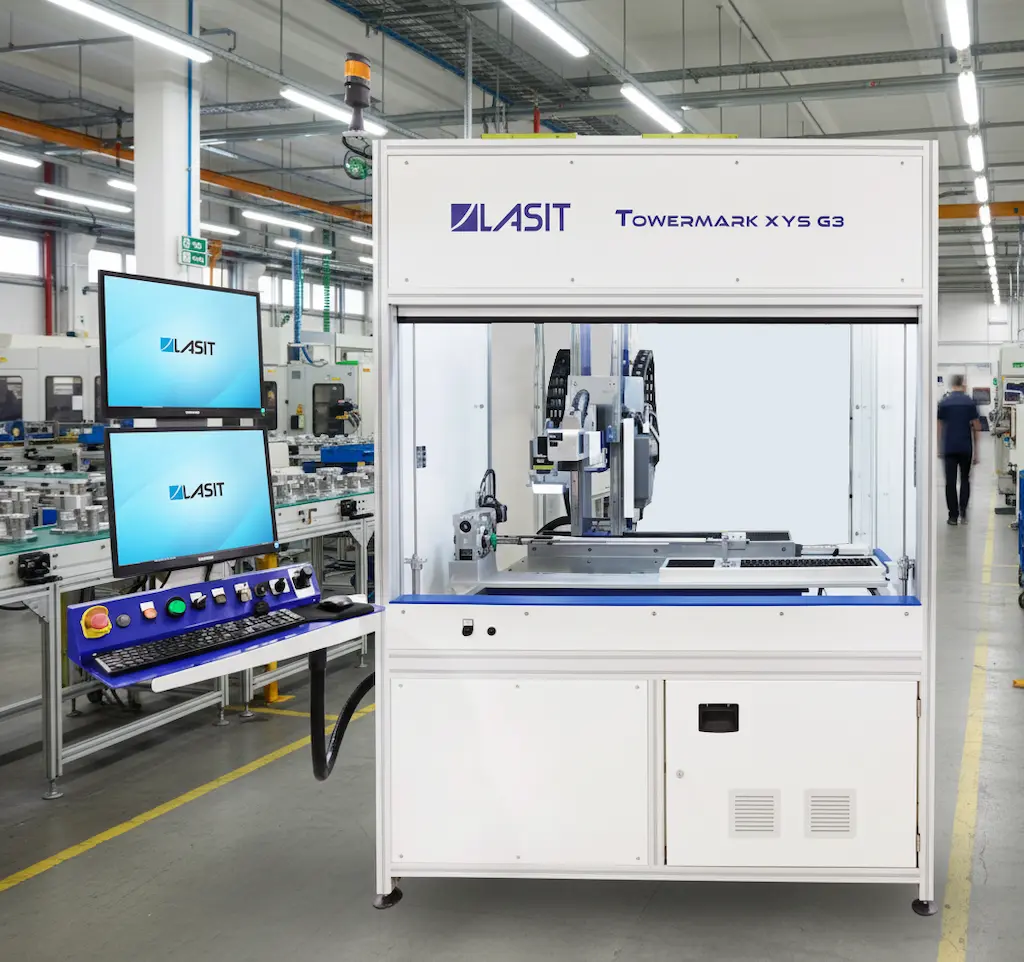

Expérience de LASIT en matière d’intégration de systèmes OCR
L’intégration de systèmes OCR dans les systèmes de marquage laser requiert une expertise spécifique qui va au-delà de la simple disponibilité de caméras et de logiciels. Au fil du temps, LASIT a développé une expertise consolidée dans la mise en œuvre de solutions de vision pour les applications OCR, répondant aux défis spécifiques des différentes industries et matériaux.
Chaque application présente des caractéristiques uniques qui nécessitent une configuration personnalisée du système de vision. La sélection des caméras se fait en tenant compte non seulement de la résolution requise, mais aussi d’aspects tels que la sensibilité, la vitesse d’acquisition, l’interface de communication et la robustesse dans un environnement industriel. Pour les applications avec des polices de petite taille ou des surfaces texturées complexes, des caméras à haute résolution avec des capteurs spécifiques sont utilisées pour maximiser la qualité de l’image.
Le choix de l’éclairage est un élément critique qui influence directement la fiabilité de la reconnaissance OCR. LASIT sélectionne différents types d’éclairage en fonction des caractéristiques de la surface du matériau à marquer. Pour les surfaces métalliques brillantes, des solutions d’éclairage diffus ou en dôme sont mises en œuvre pour minimiser les reflets. Pour les surfaces mates ou texturées, un éclairage rasant peut être plus efficace pour accentuer le contraste des caractères gravés. Dans les applications particulièrement critiques, des systèmes d’éclairage multi-angles sont utilisés pour capturer plusieurs images dans des conditions d’éclairage différentes, en sélectionnant automatiquement l’image optimale pour la reconnaissance.
Lesoptiques sont dimensionnées en fonction de la taille du champ de vision requis, de la distance de travail disponible et de la résolution souhaitée. Pour les applications nécessitant la lecture de très petits caractères, on utilise des optiques macro ou télé-centriques, qui garantissent l’uniformité du grossissement sur l’ensemble du champ et minimisent les distorsions de perspective.
L’intégration des systèmes OCR dans les systèmes de marquage LASIT comprend également le développement de logiciels personnalisés lorsque les besoins de l’application nécessitent des logiques d’interaction spécifiques avec les systèmes d’information de l’entreprise. Il s’agit notamment de gérer la communication avec les bases de données ERP, MES ou de production, de mettre en œuvre des logiques de contrôle de la qualité spécifiques et de générer des rapports pour une traçabilité complète du processus.
Le laboratoire de vision LASIT : une expertise dédiée pour des solutions fiables

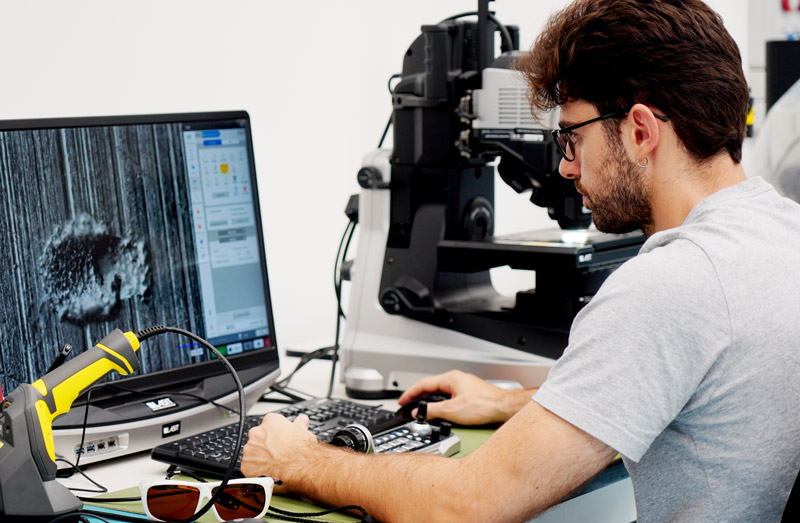

Pour garantir l’efficacité de l’OCR et des solutions de vision en général, LASIT a investi dans la création d’un laboratoire consacré exclusivement aux systèmes de vision. Cet espace bien équipé permet d’effectuer des essais, des tests et des validations dans des conditions contrôlées, reproduisant des situations opérationnelles qui se produisent dans les environnements de production des clients.
Le laboratoire est géré par une équipe d’experts spécialisés qui se consacrent exclusivement au développement et à l’optimisation des solutions de vision. Cette équipe travaille aussi bien dans la phase d’avant-vente, pendant les tests de faisabilité avec les échantillons des clients, que dans la phase d’après-vente, pour le développement du processus final et l’intégration dans la machine de production.
Pendant la phase d’avant-vente, le laboratoire permet d’évaluer concrètement la faisabilité de la reconnaissance OCR sur des matériaux et dans des conditions spécifiques au client. Les échantillons fournis sont soumis à des essais de marquage avec différents paramètres laser, puis testés avec différentes configurations de caméras, d’optiques et d’éclairage. Cette phase de test en laboratoire est cruciale pour identifier la configuration optimale avant même de procéder à la commande de la machine, ce qui réduit considérablement les risques de mise en œuvre.
Les essais en laboratoire permettent de vérifier des aspects critiques tels que les taux de reconnaissance attendus, les temps de traitement, la robustesse du système face aux variations des conditions d’exploitation et l’efficacité des différentes configurations matérielles. Cette validation préliminaire offre au client des garanties concrètes sur les performances du système avant tout investissement.
Dans la phase après-vente, l’équipe du laboratoire se charge du développement du processus final et de l’intégration du système de vision dans la machine. Il s’agit notamment d’affiner les paramètres d’acquisition, d’optimiser les algorithmes d’OCR, de calibrer le système et de l’intégrer au logiciel de contrôle de la machine et aux systèmes d’information du client.
La disponibilité d’une expertise spécialisée permet à l’équipe de s’attaquer aux applications les plus complexes où les conditions d’exploitation présentent des défis importants. L’équipe peut expérimenter des configurations innovantes, tester des solutions matérielles avancées et développer des algorithmes personnalisés lorsque les solutions standard ne donnent pas de résultats satisfaisants.
Cette approche structurée, qui associe un laboratoire bien équipé à une expertise spécialisée, est un élément distinctif de l’offre de LASIT. La possibilité de valider concrètement les solutions avant leur mise en œuvre et de compter sur un soutien spécialisé pendant toute la durée de vie de la machine garantit aux clients une fiabilité maximale des systèmes de vision OCR, même dans les applications les plus critiques.
Limites et considérations pratiques
Malgré les progrès technologiques et l’expérience acquise dans l’intégration de ces systèmes, l’OCR présente des limites inhérentes qui doivent être prises en compte lors de la conception du système de traçabilité. La principale limitation concerne l’absence de redondance des caractères alphanumériques. Un seul caractère endommagé ou illisible compromet l’ensemble de la chaîne, sans possibilité de récupération par correction d’erreur, comme c’est le cas avec les codes bidimensionnels.
Pour les applications critiques où la fiabilité de la lecture est cruciale, il est conseillé de combiner l’OCR avec un code Data Matrix contenant la même information. Cette approche hybride permet de conserver la lisibilité humaine des caractères alphanumériques tout en assurant une lecture fiable par la machine grâce au code bidimensionnel, qui offre une plus grande robustesse.
Une autre considération importante est le temps de traitement. Les algorithmes d’OCR, en particulier ceux basés sur l’apprentissage automatique, peuvent nécessiter plus de temps de calcul que la simple lecture d’un Data Matrix. Dans les applications où les temps de cycle sont très courts, cet aspect doit être soigneusement évalué et le matériel de traitement doit être dimensionné en conséquence.
La maintenance du système requiert une attention particulière. Le nettoyage périodique des optiques, la vérification de l’étalonnage et le suivi des performances dans le temps sont essentiels pour maintenir des taux de reconnaissance élevés. Les variations des conditions environnementales, l’usure des composants ou les dérives des paramètres de marquage laser peuvent avoir un impact négatif sur la fiabilité de l’OCR.
Perspectives d’avenir et développements technologiques
L’évolution des technologies d’intelligence artificielle ouvre de nouvelles possibilités pour les systèmes industriels d’OCR. Les algorithmes basés sur l’apprentissage profond montrent des capacités de reconnaissance supérieures aux approches traditionnelles, en particulier en présence de variabilité des conditions d’exploitation ou d’une qualité de marquage non optimale.
Ces systèmes peuvent être formés sur des ensembles de données spécifiques à une application, apprenant à reconnaître des caractères même dans des conditions difficiles. La capacité de généralisation leur permet de traiter des variations que les algorithmes traditionnels ne pourraient pas traiter correctement. Toutefois, leur mise en œuvre nécessite des compétences spécifiques et des ressources informatiques adéquates.
L’intégration de plus en plus étroite avec les systèmes d’information des entreprises et les architectures de l’industrie 4.0 fait passer l’OCR d’un simple outil de lecture à un élément actif dans les processus de prise de décision. La capacité à récupérer et à traiter les informations en temps réel permet des logiques de production flexibles et adaptatives, où chaque composant peut suivre des chemins personnalisés en fonction de ses caractéristiques spécifiques.
