Le marquage laser sur les munitions représente aujourd’hui un défi technique qui nécessite des solutions d’ingénierie spécifiques. Les petits composants, les surfaces courbes, les exigences strictes en matière de traçabilité et les volumes de production élevés requièrent l’utilisation de technologies capables de combiner précision et rapidité opérationnelle. Dans ce contexte, le marquage laser automatisé apparaît comme la réponse optimale pour les fabricants et les opérateurs du secteur de la défense qui doivent assurer une identification permanente sur les douilles et les balles tout en respectant les réglementations militaires internationales.
Le contexte de l’application : pourquoi une solution spécifique est-elle nécessaire ?
Dans le secteur de la production de munitions, chaque composant doit être identifié de manière unique et permanente. Les exigences opérationnelles sont claires : marquer des codes alphanumériques, des logos d’entreprise, des DataMatrix ou des codes QR sur de petites surfaces métalliques tout en maintenant une vitesse de traitement élevée et en garantissant la lisibilité dans le temps. Contrairement à d’autres applications industrielles, le marquage sur les munitions présente des contraintes géométriques particulières: les douilles ont des surfaces cylindriques, parfois avec des tolérances dimensionnelles variables, et les balles peuvent être fabriquées en laiton, en cuivre ou en alliages d’acier présentant des caractéristiques de réflexion de la lumière laser différentes.
Traditionnellement, ce type de marquage était réalisé à l’aide de gabarits de serrage mécaniques rigides, qui nécessitaient de longs temps d’outillage et offraient peu de flexibilité. Chaque variation dimensionnelle du lot ou changement de format nécessitait l’intervention manuelle de l’opérateur pour repositionner et vérifier l’alignement. Il en résultait un processus lent, peu ergonomique et sujet à l’erreur humaine.
CompactMark G8 : une plateforme conçue pour les applications critiques

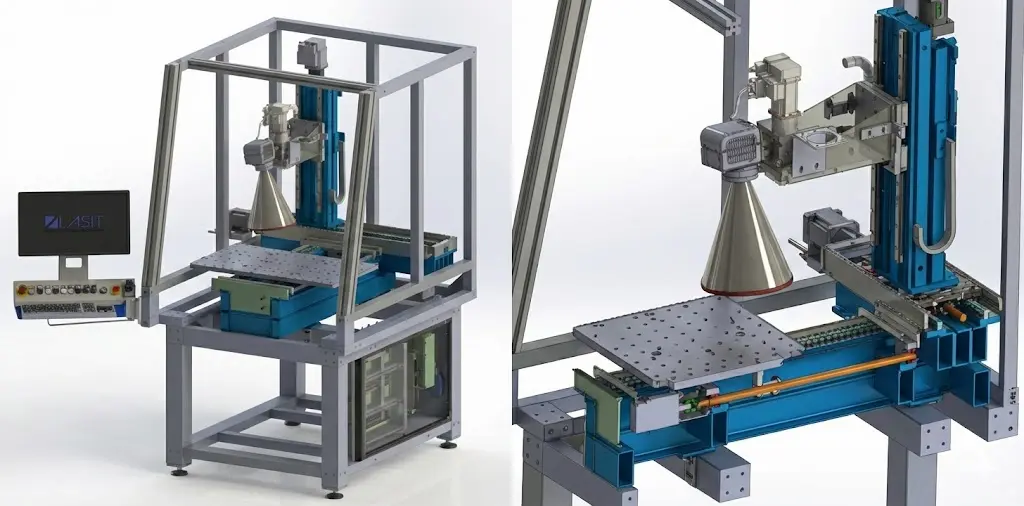

LASIT a développé le CompactMark G8 précisément pour répondre à ce type d’application de haute précision. Il s’agit d’un système laser à trois axes (extensible à cinq) entièrement réalisé en acier soudé et traité selon les techniques FEM (Finite Element Method), ce qui garantit une stabilité mécanique extrême, même pendant les cycles de travail continus. La structure n’est pas un simple assemblage de modules commerciaux, mais un système conçu comme une unité intégrée, où les guides rectifiés, les vis à billes à recirculation et les moteurs avec encodeurs permettent des mouvements sub-millimétriques et répétables dans le temps.
Le cœur technologique de la solution pour le marquage des munitions est un laser à fibre optique de 100W, une configuration qui représente l’équilibre optimal entre la vitesse de marquage et la qualité du résultat sur les alliages métalliques. Cette puissance permet d’opérer sur le laiton et l’acier avec des temps de cycle réduits, ce qui est essentiel pour traiter des milliers de composants par jour. Pour les applications nécessitant des volumes encore plus importants ou une gravure plus profonde, la machine peut être équipée de sources allant jusqu’à 200-300W, sans modifications structurelles significatives.
Système de vision dédié : centrage automatique sans gabarits complexes
La particularité de cette configuration est l’intégration d’un système de vision automatique conçu spécifiquement pour la reconnaissance et le centrage de composants cylindriques tels que les boîtiers de cartouches. La caméra à haute résolution, montée sur le côté ou en configuration TTL (Through The Lens), capture l’image du composant positionné sur la surface de travail, identifie son profil et calcule en temps réel les coordonnées exactes pour le positionnement au laser. Ce processus se déroule en quelques fractions de seconde et élimine presque complètement l’utilisation de gabarits mécaniques rigides.

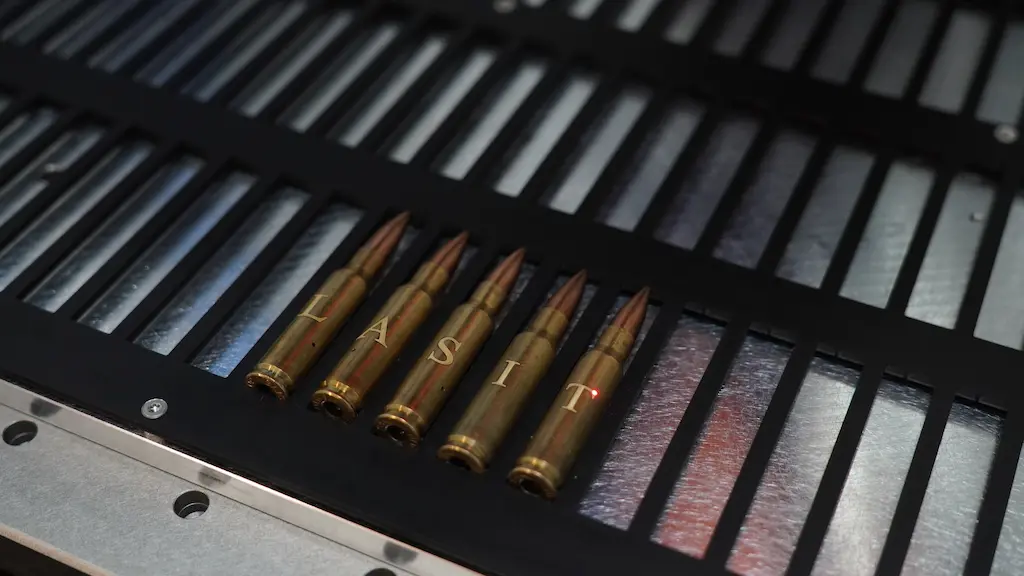

En pratique, l’opérateur peut charger le composant sur la table en aluminium anodisé sans se soucier du positionnement millimétrique : le système de vision reconnaît la géométrie de la douille ou de la balle, identifie la zone à marquer et communique les coordonnées correctes au logiciel FlyCAD. Le laser se déplace automatiquement jusqu’à la position optimale et démarre le cycle de marquage. Cette approche réduit considérablement les temps de préparation, augmente l’ergonomie des opérations et élimine le risque d’erreurs de positionnement.
Avantages opérationnels concrets
L’adoption d’un système de marquage laser automatisé avec vision intégrée apporte des avantages mesurables en termes d’efficacité de la production et de qualité du processus. Les temps d’outillage entre les lots sont réduits de dizaines de minutes à quelques secondes : il n’est plus nécessaire d’ajuster manuellement les gabarits ou les références mécaniques, il suffit de charger le programme de marquage associé à la référence de la pièce et de lancer le cycle. La précision de positionnement garantie par le système de vision assure que le marquage tombe toujours dans la zone prévue, même en présence de tolérances dimensionnelles de la pièce.
Du point de vue de la polyvalence, le CompactMark G8 vous permet de gérer des gammes de tailles étendues avec la même configuration matérielle. Les douilles de différents calibres, les balles de longueur variable, les composants accessoires – tout peut être marqué sans changer d’équipement, simplement en programmant le logiciel. Cette flexibilité opérationnelle se traduit par des économies significatives, en particulier pour les fabricants qui travaillent sur des commandes diversifiées ou qui doivent gérer de petits lots personnalisés.
Qualité et fiabilité pour les environnements de production exigeants
Le secteur de la défense exige des normes de qualité élevées et une continuité opérationnelle. La CompactMark G8 est conçue pour répondre à ces exigences : la structure en acier garantit la stabilité dans le temps, même dans des conditions de travail intensives, tandis que les composants haut de gamme (moteurs avec encodeurs, guides de précision, source laser provenant de fabricants qualifiés) assurent la fiabilité opérationnelle. Le système d’extraction intégré gère efficacement les fumées de marquage, un aspect critique lorsque l’on travaille sur des métaux qui génèrent de fines particules lors du processus laser.

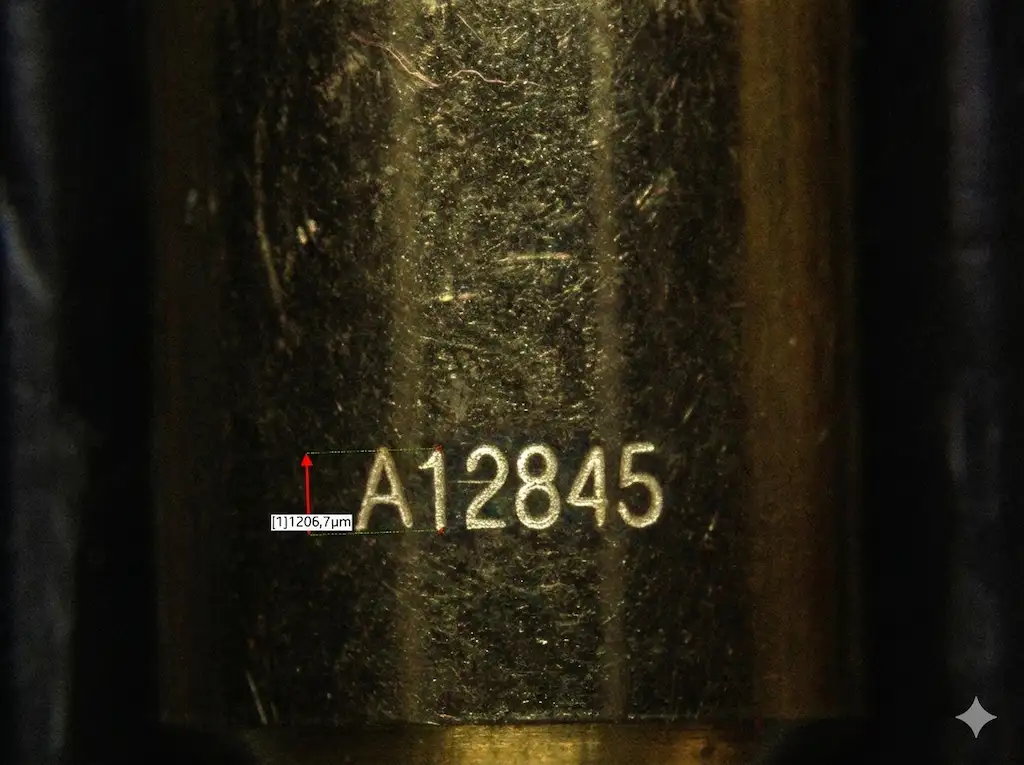

Le marquage obtenu est permanent, résistant à l’abrasion et lisible dans toutes les conditions de luminosité. Sur le laiton et l’acier, le laser à fibre de 100 W produit des gravures nettes et très contrastées, idéales pour les codes alphanumériques, les DataMatrix et les logos. La profondeur de marquage peut être réglée en fonction des spécifications requises, ce qui garantit un résultat esthétique professionnel sans compromettre l’intégrité structurelle du composant.
Intégration et gestion des données
Pour les installations de production fonctionnant dans la logique de l’industrie 4.0, le CompactMark G8 peut être intégré à des systèmes de gestion d’entreprise via des protocoles de communication standard. Le logiciel FlyCAD prend en charge l’interfaçage avec des bases de données externes pour le rappel automatique des programmes de marquage, la saisie dynamique des variables (numéros de lots, dates, codes uniques) et l’enregistrement des données de processus. Cette intégration permet de suivre chaque composant marqué, garantissant ainsi une conformité totale avec les exigences de traçabilité de l’industrie.
Un investissement stratégique pour ceux qui recherchent l’efficacité et la précision
Choisir un système de marquage laser avec vision intégrée ne signifie pas simplement automatiser une opération manuelle. Il s’agit de repenser le processus de production dans une optique d’efficacité, de qualité et de flexibilité. Le CompactMark G8 avec un laser de 100W et un système de vision dédié est une solution conçue pour l’industrie des munitions et de la défense, où la précision et la haute productivité ne sont pas optionnelles mais indispensables.
La capacité à gérer automatiquement le centrage des pièces cylindriques, la stabilité mécanique de la plate-forme, la puissance laser modulable et l’intégration avec les systèmes de gestion d’entreprise font de cette configuration un outil polyvalent, adapté à la fois aux fabricants de gros volumes et à ceux qui travaillent sur des commandes spécialisées. Dans un secteur où la fiabilité et la conformité réglementaire sont primordiales, investir dans une technologie mature et éprouvée comme le marquage laser automatisé, c’est garantir une continuité opérationnelle et une qualité constante dans le temps.
