Le marquage laser avec des systèmes de balayage galvanométrique est aujourd’hui la norme technologique pour les applications industrielles exigeant rapidité, précision et flexibilité opérationnelle. Ces systèmes, communément appelés lasers galvanométriques ou lasers à balayage, utilisent des miroirs rotatifs contrôlés électroniquement pour dévier le faisceau laser sur une zone de travail définie, ce qui permet de créer des marques complexes avec une rapidité et une précision inaccessibles aux systèmes traditionnels.
Toutefois, les performances réelles d’un système galvanométrique dépendent essentiellement de la gestion correcte des paramètres optiques, en particulier de la distance focale et de la profondeur de champ. Une compréhension approfondie de ces éléments est essentielle pour sélectionner la configuration optimale, maximiser la qualité du marquage et assurer la répétabilité du processus dans des contextes de production industrielle.
La configuration la plus courante utilise des lentilles F-Theta (Flat Field), spécialement conçues pour assurer une focalisation uniforme du faisceau laser sur un plan de travail et une proportionnalité entre l’angle de déviation des miroirs galvanométriques et la position du point focal. Ces lentilles constituent l’interface critique entre le système de balayage et le composant à marquer, déterminant directement la zone de travail, la résolution optique et les tolérances de fonctionnement.
Principes optiques : distance focale et profondeur de champ
Distance focale et taille du point laser
La distance focale d’ une lentille F-Theta représente la distance entre le plan principal de la lentille et le plan focal où le faisceau laser atteint son diamètre minimal et, par conséquent, sa densité d’énergie maximale. Cette distance, généralement comprise entre 100 et 500 mm dans les applications industrielles, détermine à la fois la zone de travail disponible et les caractéristiques géométriques du point focal.
Le diamètre du point focal est régi par la relation physique :
d = (4 × λ × f) / (π × D)
où :
- d = diamètre du point focal
- λ = longueur d’onde du laser
- f = longueur focale de l’objectif
- D = diamètre du faisceau laser avant la lentille
Cette relation montre immédiatement que , toutes choses étant égales par ailleurs, les grandes longueurs focales produisent des points focaux plus importants. Un objectif de 420 mm génère un point focal beaucoup plus grand qu’un objectif de 100 mm, ce qui entraîne une réduction de la densité d’énergie et des changements substantiels dans les caractéristiques de marquage.
Les implications opérationnelles sont directes :
| Objectifs à courte focale (100-160 mm) | Objectifs à focale moyenne (250-330 mm) | Objectifs à longue focale (420-500 mm) |
| Point focal bas avec une densité d’énergie élevée | Équilibre entre la taille des points et la zone de travail | Zone de travail étendue (jusqu’à 350×350 mm et plus) |
| Zone de travail limitée (typiquement 70×70 mm jusqu’à 110×110 mm) | Gammes typiques de 175×175 mm à 230×230 mm | Un point focal plus grand avec une densité énergétique réduite |
| Idéal pour les marquages de précision sur les petits composants | Polyvalence pour les applications industrielles générales | Augmentation de la profondeur de champ (voir paragraphe suivant) |
| Sensibilité accrue aux variations de hauteur de la pièce | Tolérances de fonctionnement acceptables pour la production en série | Nécessité de puissances laser plus élevées pour maintenir l’efficacité sur les matériaux critiques |
Profondeur de champ : définition et pertinence opérationnelle
La profondeur de champ (DOF) représente l’intervalle de distance le long de l’axe optique dans lequel le diamètre du faisceau laser reste suffisamment petit pour garantir une qualité de marquage acceptable. Techniquement, la profondeur de champ est définie comme la distance totale à l’intérieur de laquelle le diamètre du faisceau ne dépasse pas √2 fois le diamètre minimal dans le plan focal.
La profondeur de champ peut être estimée grâce à la relation suivante :
DOF ≈ (4 × λ × f²) / (π × D²)
L’analyse de cette formule fait apparaître des relations critiques :
- La profondeur de champ augmente avec le carré de la longueur focale: un objectif de 420 mm offre une profondeur de champ nettement supérieure à celle d’un objectif de 160 mm.
- La profondeur de champ diminue avec le carré du diamètre du faisceau: des faisceaux laser plus larges devant l’objectif réduisent considérablement la tolérance verticale.
- La profondeur de champ est influencée par la longueur d’onde: les lasers à grande longueur d’onde (par exemple CO₂ à 10,6 µm) offrent des DOF plus élevés que les lasers à fibre (1,06 µm) pour la même configuration optique.
Tolérances opérationnelles et variations dimensionnelles
Dans des contextes de production réels, la compréhension de la profondeur de champ se traduit directement par la définition des tolérances admissibles pour le positionnement des composants. Un système dont la profondeur de champ est de ±2 mm peut tolérer des variations dimensionnelles des composants, des oscillations de la bande transporteuse ou des imprécisions de positionnement dans cette plage sans compromettre de manière significative la qualité du marquage.
Cette caractéristique est particulièrement importante lorsque
Les composants présentant de grandes tolérances dimensionnelles: les pièces coulées, moulées ou forgées présentent une variabilité géométrique inhérente qui doit être absorbée par le système optique.
Marquage sur des surfaces non planes: les composants cylindriques, sphériques ou à courbure complexe introduisent des variations de distance focale qui doivent être comprises dans la profondeur de champ disponible.
Intégration dans des lignes automatisées: lorsque la répétabilité du positionnement mécanique n’est pas toujours garantie avec une précision micrométrique.
Production multiformat: lorsque la même tête de marquage doit opérer sur des composants de différentes hauteurs ou épaisseurs.
Impact du type de source laser
Le choix de la technologie de la source laser influence profondément les paramètres de fonctionnement optique et, par conséquent, la profondeur de champ et les tolérances gérables.
Laser à fibre
Les lasers à fibre fonctionnent généralement à une longueur d’onde de 1064 nm (1,06 µm) et constituent la norme pour le marquage des métaux, des plastiques techniques et des matériaux composites. La longueur d’onde relativement courte signifie :
Très petit point focal: la petite longueur d’onde permet d’obtenir des points focaux de l’ordre de 20 à 50 µm avec des lentilles standard, ce qui garantit une résolution élevée et une densité d’énergie supérieure.
Profondeur de champ limitée: en raison précisément de la courte longueur d’onde, la profondeur de champ est plus faible que dans d’autres technologies laser ayant la même configuration optique. Les profondeurs de champ typiques se situent entre ±1 mm et ±3 mm pour les lentilles de longueur focale moyenne.
Sensibilité accrue au positionnement: la réduction des tolérances verticales exige une plus grande attention au positionnement des composants ou l’adoption de systèmes de compensation dynamique de la mise au point.
Cependant, les lasers à fibre offrent une excellente qualité de faisceau (M² typiquement <1,3), ce qui permet de maintenir des caractéristiques géométriques optimales du point focal même avec des lentilles de longueur focale relativement longue, compensant partiellement les limitations de la profondeur de champ.

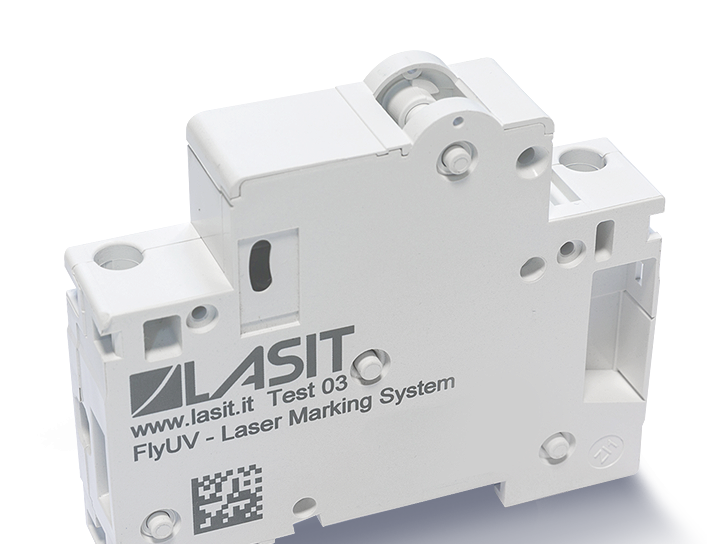

Laser UV
Les lasers ultraviolets fonctionnent à des longueurs d’onde de 355 nm ou 266 nm, avec des caractéristiques optiques particulières :
Point focal extrêmement court: la longueur d’onde très courte permet des résolutions micrométriques exceptionnelles, idéales pour les marquages de précision sur les composants électroniques ou médicaux.
Profondeur de champ très limitée: la profondeur de champ est réduite proportionnellement, typiquement entre ±0,5 mm et ±1,5 mm. Cela nécessite un positionnement extrêmement précis du composant.
Sensibilité critique aux variations: les tolérances de fonctionnement sont très limitées, ce qui rend presque toujours nécessaire l’utilisation de systèmes de correction de la mise au point ou d’équipements de positionnement de haute précision.
Le marquage UV trouve sa principale application dans des contextes où la résolution et la qualité de la surface sont prioritaires par rapport à la vitesse du processus ou à la facilité d’intégration.
Laser CO₂.
Les lasers CO₂ fonctionnent à une longueur d’onde de 10,6 µm, plus de dix fois supérieure à celle des lasers à fibre :
Point focal relativement grand: le diamètre typique du point focal est plus grand (80-200 µm), ce qui se traduit par une densité d’énergie locale plus faible.
Profondeur de champ étendue: la profondeur de champ peut atteindre ±5 mm ou plus, ce qui offre des tolérances de fonctionnement nettement plus élevées et une plus grande souplesse d’intégration.
Sensibilité réduite au positionnement : les variations dimensionnelles des composants ou les imprécisions de positionnement ont peu d’impact sur la qualité finale.

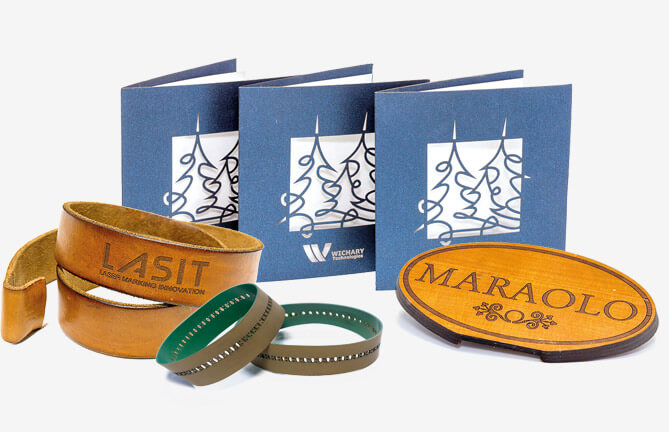

Les lasers CO₂ sont particulièrement adaptés au marquage des matériaux organiques (bois, papier, textiles, plastiques non additifs) et aux applications où les tolérances de positionnement sont critiques.
Qualité du faisceau (M²) et conséquences opérationnelles
Le paramètre M² (facteur de qualité du faisceau) quantifie l’écart entre le faisceau laser réel et le faisceau gaussien idéal. Une valeur de M² = 1 représente un faisceau parfait, tandis que des valeurs plus élevées indiquent un écart par rapport à l’idéal.
Laser à fibre de haute qualité: M² typiquement 1,1-1,3
Laser UV: M² typiquement 1,2-1,5
Laser CO₂ : M² variable, typiquement 1,1-1,4 pour les sources de qualité
Une valeur M² plus faible implique :
- Point focal plus petit pour la même configuration optique
- Profondeur de champ légèrement réduite, mais avec une meilleure conservation de la qualité du faisceau hors foyer
- Amélioration de l’efficacité énergétique dans la zone focale
- Tolérances optiques plus étroites pour maintenir les performances annoncées
Influence du matériau de marquage
Les caractéristiques du matériau cible influencent profondément le choix des paramètres optiques et la gestion de la profondeur de champ.
Absorption du rayonnement laser
Des matériaux différents ont des coefficients d’absorption radicalement différents pour chaque longueur d’onde du laser :
Métaux avec des lasers à fibre (1064 nm):
- Acier inoxydable : absorption élevée, marquage efficace même avec une densité d’énergie modérée
- Aluminium : faible absorption, nécessite une densité énergétique plus élevée

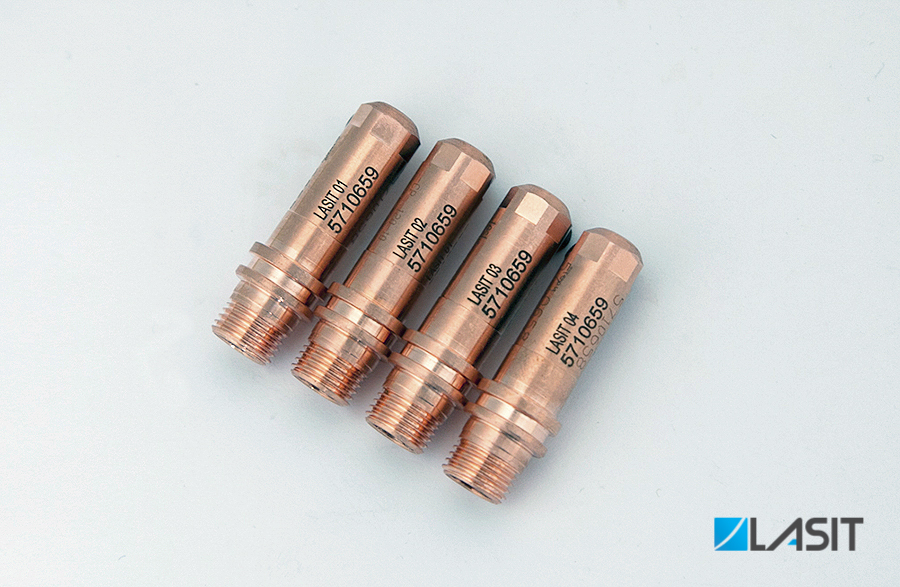

- Cuivre et laiton : très faible absorption à 1064 nm, marquage critique sans traitement de surface
Cette variabilité signifie que la profondeur de champ utilisable peut effectivement différer de la valeur théorique : les matériaux à faible absorption nécessitent une densité d’énergie plus élevée, ce qui réduit la plage dans laquelle le marquage conserve une qualité acceptable.

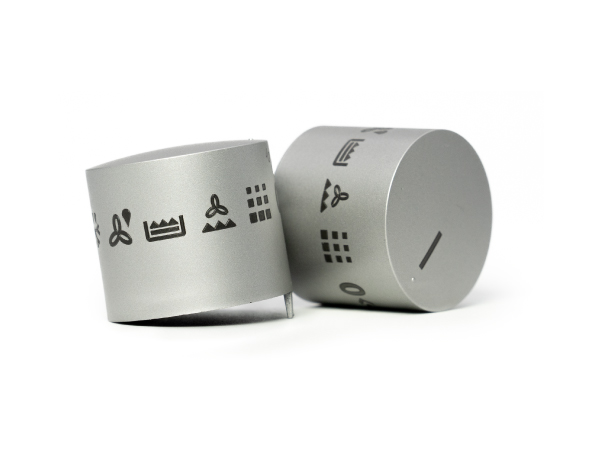

Plastiques et polymères:
- Matériaux additifs pour lasers : absorption optimisée pour des longueurs d’onde spécifiques
- Plastiques transparents : marquage complexe avec le laser à fibre, plus efficace avec l’UV
- Polymères organiques : excellente absorption avec les lasers CO₂.
Conductivité thermique et dissipation d’énergie
La conductivité thermique du matériau détermine la diffusion de la chaleur à partir de la zone de marquage :
Matériaux hautement conducteurs (aluminium, cuivre):
- La dispersion thermique rapide réduit l’efficacité du marquage
- Besoin d’une forte densité d’énergie concentrée dans un court laps de temps
- Profondeur de champ réduite pour maintenir des résultats visibles
Matériaux à faible conductivité (acier inoxydable, titane, plastiques):
- Chaleur concentrée dans la zone d’interaction
- Marquage efficace même avec une faible densité énergétique
- Meilleure exploitation de la profondeur de champ théorique
Morphologie et rugosité des surfaces
La rugosité de la surface introduit des variations micrométriques locales qui interagissent avec la profondeur de champ :
Surfaces polies ou sablées:
- Polissage des miroirs : forte réflexion, nécessite une densité énergétique plus élevée
- Sablage : surface diffuse, marquage plus uniforme mais moins contrasté.
Surfaces oxydées ou traitées:
- Couche d’oxyde : comportement optique différent de celui du substrat
- Revêtements : absorption modifiée, délamination possible
Sur les surfaces à forte rugosité (Ra > 3 µm), les variations locales de hauteur peuvent occuper une part importante de la profondeur de champ disponible, ce qui réduit effectivement les tolérances admissibles pour le positionnement des composants.
Relation entre la zone de travail et les tolérances opérationnelles
Il existe une corrélation inverse entre l’espace de travail disponible et les tolérances de positionnement :
| Distance focale | Zone de travail typique | Profondeur de champ indicative | Applications privilégiées |
| 100 mm | 70×70 mm | ±1,0 mm | Microélectronique, micro-marquage |
| 160 mm | 110×110 mm | ±1,5 mm | Composants de précision |
| 254 mm | 175×175 mm | ±2,5 mm | Applications industrielles générales |
| 330 mm | 230×230 mm | ±3,5 mm | Composants automobiles, mécanique |
| 420 mm | 300×300 mm | ±5,0 mm | Composants de grande taille, tolérances étendues |
Ce tableau met en évidence le compromis fondamental: les systèmes conçus pour de grandes zones de travail offrent une plus grande tolérance de position, mais avec un point focal plus large et une réduction conséquente de la densité d’énergie et de la résolution.
Stratégies d’optimisation de la profondeur de champ et des tolérances
Sélection de la configuration optique optimale
Le choix de la longueur focale doit être équilibré :
- Taille de l’élément: la zone de travail doit pouvoir contenir facilement toutes les zones à marquer.
- Précision requise: les marquages à haute résolution nécessitent des distances focales courtes
- Tolérances dimensionnelles: les composants à forte variabilité bénéficient de longues distances focales
- Type de matériau: les matériaux difficiles nécessitent une densité d’énergie élevée (courtes distances focales).
Contrôle dynamique des tirs
Comme nous l’avons vu précédemment, les systèmes à compensation dynamique de la mise au point étendent artificiellement la profondeur de champ opérationnelle, ce qui permet de marquer des géométries complexes tout en maintenant une densité d’énergie optimale.
Systèmes de détection de surface
L’intégration de capteurs de distance laser ou optiques permet de mesurer la position du composant en temps réel et de compenser automatiquement les variations :
- Capteurs à triangulation laser : précision de 10 à 50 µm
- Systèmes de vision 3D : reconstruction complète de la géométrie
- Codeur de position : compensation dynamique sur les axes contrôlés
Optimisation des paramètres du processus
Même avec une profondeur de champ fixe, la plage de fonctionnement peut être étendue:
Augmentation de la puissance du laser: compense partiellement la réduction de la densité d’énergie hors foyer en augmentant la portée utilisable.
Vitesse de marquage réduite: le temps d’interaction plus long compense la densité énergétique plus faible.
Marquage multi-passages: la répétition du trajet augmente l’énergie totale déposée, améliorant la visibilité même en dehors de la zone optimale.
Toutefois, ces stratégies entraînent des augmentations de temps de cycle qui doivent être mises en balance avec les exigences de production.
Essais expérimentaux et validation opérationnelle
La détermination empirique de la profondeur de champ réelle pour une application spécifique nécessite des tests de marquage systématiques :
- Marquage dimensionnel progressif: réalisation du même marquage sur des échantillons positionnés à des distances incrémentales de la lentille F-Theta
- Évaluation de la qualité: mesure du contraste, lisibilité du code, taille des lignes, profondeur de la gravure
- Identification de la plage acceptable: définition des limites dans lesquelles le marquage répond aux normes de qualité requises.
Cette plage représente la profondeur de champ opérationnelle pour cette combinaison spécifique de matériaux, de paramètres laser et d’exigences de qualité, qui peut différer de manière significative de la valeur théorique calculée.
