En matière de marquage et de gravure au laser, le choix du bon système peut faire la différence entre un processus de production efficace et professionnel et une solution limitant la croissance. Il existe principalement deux approches technologiques sur le marché : les systèmes galvanométriques (galvo) et les traceurs laser à entraînement mécanique. Bien que les deux utilisent la technologie laser, les différences de performance, de fiabilité et d’applicabilité industrielle sont substantielles.
Il est essentiel de comprendre ces différences pour toute personne qui investit dans une solution de marquage laser, en particulier lorsque l’objectif est d’intégrer le système dans un environnement de production structuré où la vitesse, la répétabilité, la précision et la durabilité comptent.
Fonctionnement des deux systèmes
Systèmes galvanométriques : Technologie des miroirs mobiles
Les marqueurs laser Galvo représentent la norme industrielle en matière de marquage et de gravure de précision. Leur fonctionnement est basé sur un système de miroirs galvanométriques qui dévient le faisceau laser par des mouvements extrêmement rapides et précis, entraînés par des moteurs servo-commandés.
Le faisceau laser est émis par une source fixe (fibre, CO2 ou UV) et dirigé vers deux miroirs oscillants montés sur des moteurs galvanométriques à grande vitesse. Ces miroirs tournent sur deux axes (X et Y) avec des mouvements angulaires minimes mais très rapides, ce qui permet au faisceau laser de « balayer » la zone de travail sans aucun mouvement mécanique de la tête laser ou de la pièce à usiner.
Cette architecture élimine toute inertie mécanique importante : les seuls éléments mobiles sont les petits miroirs, caractérisés par des masses très faibles qui permettent une accélération et une décélération instantanées. Il en résulte une vitesse de marquage pouvant atteindre plusieurs mètres par seconde, avec une précision de positionnement de l’ordre du micromètre.
Traceur laser : mouvement mécanique de la tête

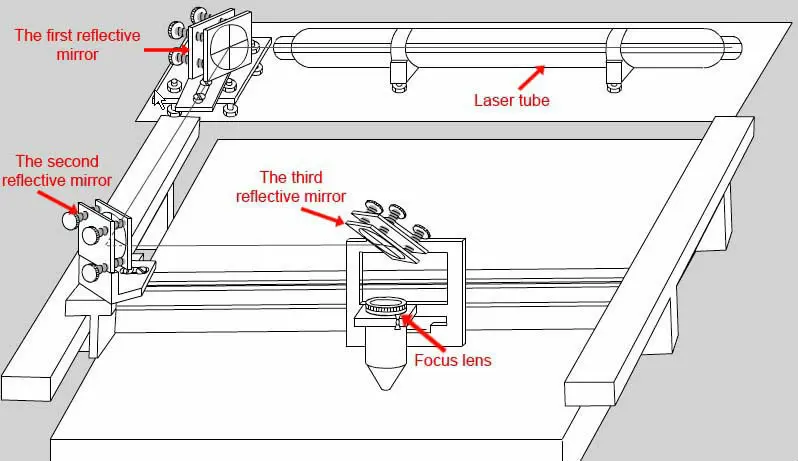

Les traceurs laser, quant à eux, adoptent un principe de construction emprunté aux machines CNC traditionnelles et aux imprimantes à jet d’encre : la tête laser se déplace physiquement le long de guides mécaniques (généralement sur les axes cartésiens X-Y), entraînant avec elle l’ensemble du bloc optique.
Ce système nécessite des moteurs pas à pas ou des servomoteurs pour déplacer la tête laser, qui peut peser plusieurs centaines de grammes ou plus. L’inertie de cette masse mobile impose des limites importantes à la vitesse d’accélération et à la précision dynamique. Chaque changement de direction, chaque angle dans la trajectoire de marquage nécessite un ralentissement et une ré-accélération de la tête.
Ce type de machine est principalement conçu pour des applications de découpe laser sur des matériaux fins tels que le contreplaqué, le plexiglas, le carton, les textiles et d’autres matériaux de loisir ou de prototypage rapide, où la vitesse d’exécution et la précision submillimétrique ne sont pas des exigences critiques.
Différences de performance dans le marquage industriel
Vitesse d’exécution : un fossé infranchissable
La différence la plus évidente entre les deux systèmes concerne la vitesse de fonctionnement. Un système galvo peut réaliser des marquages complexes en quelques secondes, alors qu’un traceur laser nécessite des dizaines de secondes, voire des minutes, pour le même travail.

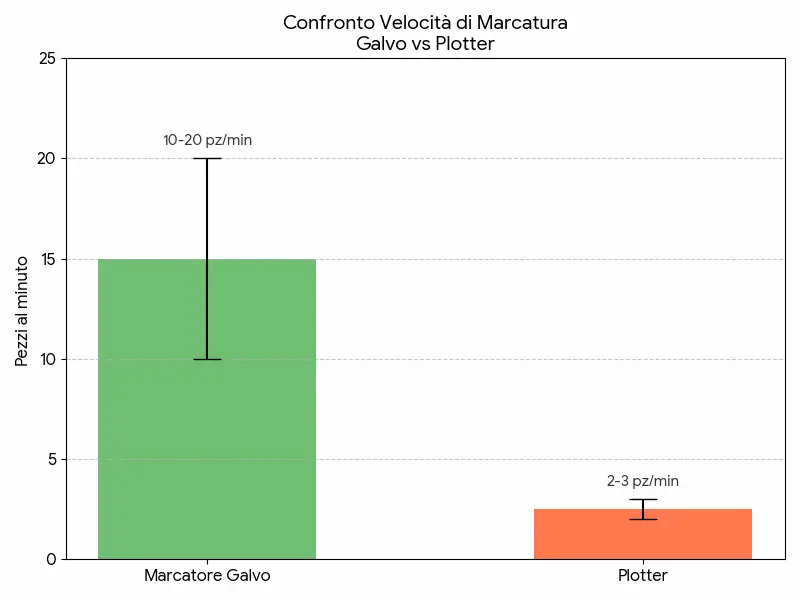

Cette différence n’est pas marginale : dans un environnement de production où des centaines ou des milliers de pièces doivent être marquées chaque jour, le temps de cycle devient un facteur économique décisif. Un marqueur galvo peut traiter 10 à 20 pièces par minute dans de nombreuses applications, alors qu’un traceur dépasse rarement 2 à 3 pièces par minute pour des marquages de complexité moyenne.
La rapidité des systèmes galvano vient de leur capacité à changer de direction instantanément, sans avoir à surmonter l’inertie des masses en mouvement. En revanche, sur les traceurs, chaque angle vif, chaque détail complexe nécessite un ralentissement et une accélération, ce qui, additionné au cours d’une journée de production, génère des temps d’arrêt importants.
Précision et répétabilité
Les marqueurs Galvo garantissent une répétabilité de positionnement typiquement inférieure à 10 micromètres, ce qui est essentiel pour les applications industrielles où le marquage doit être positionné avec des tolérances serrées. La stabilité thermique du système, l’absence de jeu mécanique et la grande rigidité de la structure optique permettent de maintenir cette précision dans le temps.
Les traceurs laser, qui doivent manipuler des masses en mouvement sur des guides mécaniques, sont sujets au jeu, à l’usure des composants et à la nécessité d’un entretien périodique des courroies et des guides. La répétabilité est généralement de l’ordre de quelques dizaines de micromètres au mieux, avec des dérives progressives dues à l’usure mécanique.
Pour les marquages nécessitant des alignements précis, tels que les petits codes DataMatrix (2×2 mm ou moins), les logos micrométriques ou les marquages sur des surfaces incurvées où la mise au point doit être maintenue avec précision, les systèmes à galène sont la seule solution fiable.
Qualité du résultat
La qualité du marquage dépend de la stabilité du faisceau laser pendant le processus. Dans les systèmes à galène, le faisceau laser se déplace le long d’un chemin optique fixe et stable, avec des variations minimes de la distance focale dans la zone de travail.
Sur les traceurs, les vibrations induites par le mouvement de la tête laser, notamment lors des phases d’accélération et de décélération, peuvent générer des micro-imperfections sur les bords des marques, des irrégularités dans les lignes et des incohérences dans la profondeur de gravure. Ces imperfections deviennent plus évidentes lorsque l’on augmente la vitesse de travail pour réduire les temps de cycle.
Fiabilité et maintenance dans le temps
La simplicité constructive de Galvo
Les systèmes galvanométriques ont une architecture extrêmement simple d’un point de vue mécanique : il n’y a pas de courroies à tendre, pas de guides à lubrifier, pas de poulies à remplacer. Les seuls composants soumis à l’usure sont les roulements des moteurs galvanométriques, qui sont conçus pour durer des dizaines de milliers d’heures de fonctionnement.
Cette simplicité se traduit par des intervalles de maintenance très espacés et une très faible probabilité de défaillance mécanique. Un marqueur à galène bien conçu peut fonctionner pendant des années sans intervention significative, avec une disponibilité du système de plus de 98 %.
Complexité mécanique des traceurs
Les traceurs laser, quant à eux, héritent de tous les problèmes typiques des systèmes mécaniques en mouvement : usure des courroies d’entraînement, relâchement des galets, usure des roulements des guides linéaires, accumulation de poussière et de débris dans les mécanismes.
Ces systèmes nécessitent une maintenance régulière, avec des remplacements de composants toutes les 1 000 à 2 000 heures de fonctionnement. L’environnement de production industrielle, souvent caractérisé par la poussière, les vibrations et les variations de température, accélère encore la dégradation des composants mécaniques.
La fiabilité à long terme devient alors un facteur critique : un traceur nécessite une expertise interne ou des contrats de service continus, avec des coûts d’exploitation qui s’accumulent au fil des ans.
Comparaison directe : tableau de comparaison
| Fonctionnalité | Marqueur Galvo | Traceur laser |
| Vitesse de marquage | 1000-7000 mm/s | 50-300 mm/s |
| Temps de cycle typique | 2-10 secondes | 30-180 secondes |
| Précision du positionnement | ±5-10 µm | ±50-200 µm |
| Répétabilité | <10 µm | 20-100 µm |
| Composants mobiles | 2 miroirs (quelques grammes) | Tête laser complète (0,5-2 kg) |
| Entretien nécessaire | Minimum (nettoyage optique) | Ajustement (courroies, guides, lubrification) |
| Vibrations de fonctionnement | Absent | Présente lors de l’accélération |
| Composants critiques pour la vie | 20 000-50 000 heures | 1 000 à 5 000 heures |
| Aptitude à la production industrielle | Excellent | Limitée |
| Principales applications | Marquage, incision profonde, ablation | Découpe de matériaux fins, loisirs |
| Zone de travail typique | 100×100 / 200×200 mm | 300×400 / 600×900 mm |
| Coût de fonctionnement annuel | Très faible | Moyenne-élevée |
Applications : Quand le traceur a encore du sens
Malgré leurs limites évidentes dans le secteur industriel, les traceurs laser conservent un créneau d’application spécifique: la découpe de matériaux minces et non métalliques.
Pour les ateliers d’artisanat, les espaces de bricolage, les activités de prototypage rapide ou les petites productions qui doivent découper du contreplaqué, du MDF, du plexiglas, du carton, du feutre, du cuir ou des textiles, une découpeuse laser est une solution abordable et adéquate sur le plan fonctionnel.
Dans ce contexte, la grande surface de travail (souvent 600×900 mm ou plus) devient un avantage, car elle permet de traiter des panneaux plus grands. La faible vitesse n’est pas un problème critique lorsque les volumes de production sont faibles et qu’il n’y a pas de contraintes strictes en matière de temps de cycle.
Cependant, pour les applications industrielles de marquage sur les métaux, les plastiques techniques, les composants électroniques ou dans tout contexte où la production exige des volumes importants, une précision garantie et une fiabilité continue, les traceurs laser sont inadaptés.
Intégration dans les chaînes de production
Un aspect souvent sous-estimé est l’intégration automatisée du système de marquage dans les lignes de production existantes.
Grâce à leurs temps de cycle courts (2-10 secondes), les marqueurs galvo peuvent être facilement intégrés dans des lignes à flux continu, des cellules robotisées ou des stations d’assemblage automatique. Le contrôle via des interfaces industrielles standard (Ethernet/IP, Profinet, Modbus) et la possibilité d’interagir avec les automates de l’entreprise font de ces systèmes une partie intégrante de l’architecture de l’industrie 4.0.
Les traceurs laser, quant à eux, avec des temps de cycle de 30 à 180 secondes, représentent un goulot d’étranglement dans les lignes automatisées, nécessitant des tampons en amont et en aval pour compenser la lenteur du fonctionnement. L’intégration avec les systèmes MES ou ERP est plus complexe, et la synchronisation avec d’autres processus de production devient problématique.
Réflexions finales : investir dans la bonne solution
Le choix entre un marqueur galvo et un traceur laser ne doit pas se fonder uniquement sur le coût initial de l’investissement, mais sur une évaluation globale prenant en compte les éléments suivants
- Volumes de production actuels et prévus pour les années à venir
- Exigences de précision et de qualité pour les marquages
- Nécessité d’une intégration avec les systèmes automatisés existants
- Coûts d’ entretien et d’immobilisation à long terme
- Expertise interne disponible pour l’exploitation et la maintenance du système
Pour les entreprises de fabrication opérant dans un environnement industriel, où le marquage laser est un processus de production critique et non une activité occasionnelle, les systèmes galvanométriques sont le seul choix techniquement viable.
Bien que les traceurs laser jouent un rôle dans les loisirs et dans la découpe de matériaux spécifiques, ils n’ont pas les performances, la fiabilité et les caractéristiques d’intégration requises pour soutenir des processus de production structurés et en grande quantité.
