Au cœur de l’industrie aérospatiale, une révolution silencieuse mais décisive est en train de se produire. Boeing, Airbus et les principaux équipementiers du secteur ont intensifié la pression sur les fournisseurs de premier, deuxième et troisième rangs pour qu’ils abandonnent les systèmes de marquage par pointillé au profit de la technologie laser. Il ne s’agit pas simplement d’une préférence esthétique ou d’une mode technologique passagère : cette transition répond à des besoins concrets de traçabilité, de fiabilité structurelle et d’automatisation des processus de contrôle de la qualité. Lorsqu’un composant critique doit voler pendant des décennies à une altitude de 10 000 mètres, chaque micro-fracture compte, et la façon dont elle est marquée peut faire la différence entre une inspection efficace et un point de défaillance potentiel.
Pourquoi le Dot Peen ne suffit plus : limites techniques et opérationnelles
Le marquage par poinçonnage, ou micro-poinçonnage électromécanique, est utilisé dans l’industrie aérospatiale depuis des décennies. Le principe est simple : une pointe en métal trempé frappe à plusieurs reprises la surface du composant, créant une série de points très rapprochés qui forment des caractères alphanumériques, des codes Data Matrix ou des logos. Le résultat est un marquage permanent, durable et visible même dans des conditions difficiles.
Cependant, les spécifications de Boeing (BAC 5307, BAC 5652) et d’Airbus (AITM 2-0002, AITM 3-0001) ont introduit des exigences de plus en plus strictes qui mettent en évidence les limites inhérentes au micro-poinçonnage. La déformation plastique induite par la broche crée des micro-fractures de surface et des contraintes résiduelles localisées. Sur les alliages d’aluminium aéronautique (7075-T6, 2024-T3) ou de titane (Ti-6Al-4V), ces micro-fractures peuvent devenir des noyaux initiateurs de la propagation des fissures de fatigue. Dans les composants structurels soumis à des cycles thermiques et à des charges alternées, même une petite discontinuité peut réduire de manière significative la durée de vie en fatigue de la pièce.
Un autre problème émergent concerne la lisibilité par la machine. Les systèmes de vision artificielle et les scanners 2D, utilisés aujourd’hui dans les chaînes d’assemblage final et les entrepôts automatisés, peinent à décoder les codes Data Matrix marqués par des points peen lorsque la profondeur des points n’est pas uniforme, lorsque l’angle d’éclairage varie ou lorsque la surface présente des reflets. Le contraste optique entre le point marqué et la surface vierge dépend de l’angle d’incidence de la lumière, et cette variabilité introduit des erreurs de lecture qui ralentissent les processus de traçabilité automatisés.
Enfin, la vitesse de marquage et la flexibilité opérationnelle du dot peen ne sont pas adaptées aux lignes de production aérospatiales modernes. Le marquage d’un code Data Matrix 14×14 sur un support en aluminium prend de 5 à 10 secondes, en fonction de la profondeur requise. Si le composant est incurvé, complexe ou fabriqué dans un matériau dur, le temps est encore plus long et le risque de rupture de la broche ou d’usure prématurée augmente. La nécessité d’utiliser des dispositifs de fixation spécifiques pour chaque géométrie limite la flexibilité et augmente les coûts d’installation.
Marquage au laser : avantages techniques et opérationnels
La technologie laser offre une approche radicalement différente. Au lieu de déformer mécaniquement la surface, le faisceau laser concentre l’énergie thermique sur une zone microscopique, provoquant une ablation contrôlée du matériau, une oxydation de la surface ou un durcissement local, en fonction des paramètres du processus et du matériau de base. Il en résulte un marquage permanent de haute résolution, sans contraintes mécaniques ni microfissures.
Intégrité structurelle et conformité réglementaire
Les essais de fatigue réalisés sur des échantillons marqués avec des lasers à fibre (longueur d’onde 1064 nm, puissance 20-50W, fréquence 20-100 kHz) ont montré que la réduction de la durée de vie en fatigue est négligeable ou nulle, à condition que les paramètres du processus soient optimisés pour éviter des zones de fusion trop profondes. La profondeur d’ablation typique se situe entre 10 et 50 micromètres, contre 50 à 150 micromètres pour le micropoinçonnage. Cette différence est cruciale pour les composants minces ou les zones soumises à de fortes contraintes, telles que les raccords filetés, les paliers ou les connexions structurelles.
Les spécifications de Boeing et d’Airbus exigent désormais explicitement l’utilisation du marquage laser pour les composants critiques dans de nombreux cas. La norme AMS 2644 (Laser Marking of Metals) définit les exigences en matière de processus, les paramètres de contrôle et les tests d’acceptation. La conformité à cette norme est devenue une condition préalable à la qualification de nouveaux fournisseurs et au maintien des certifications AS9100.
Lisibilité optique et automatisation de la traçabilité

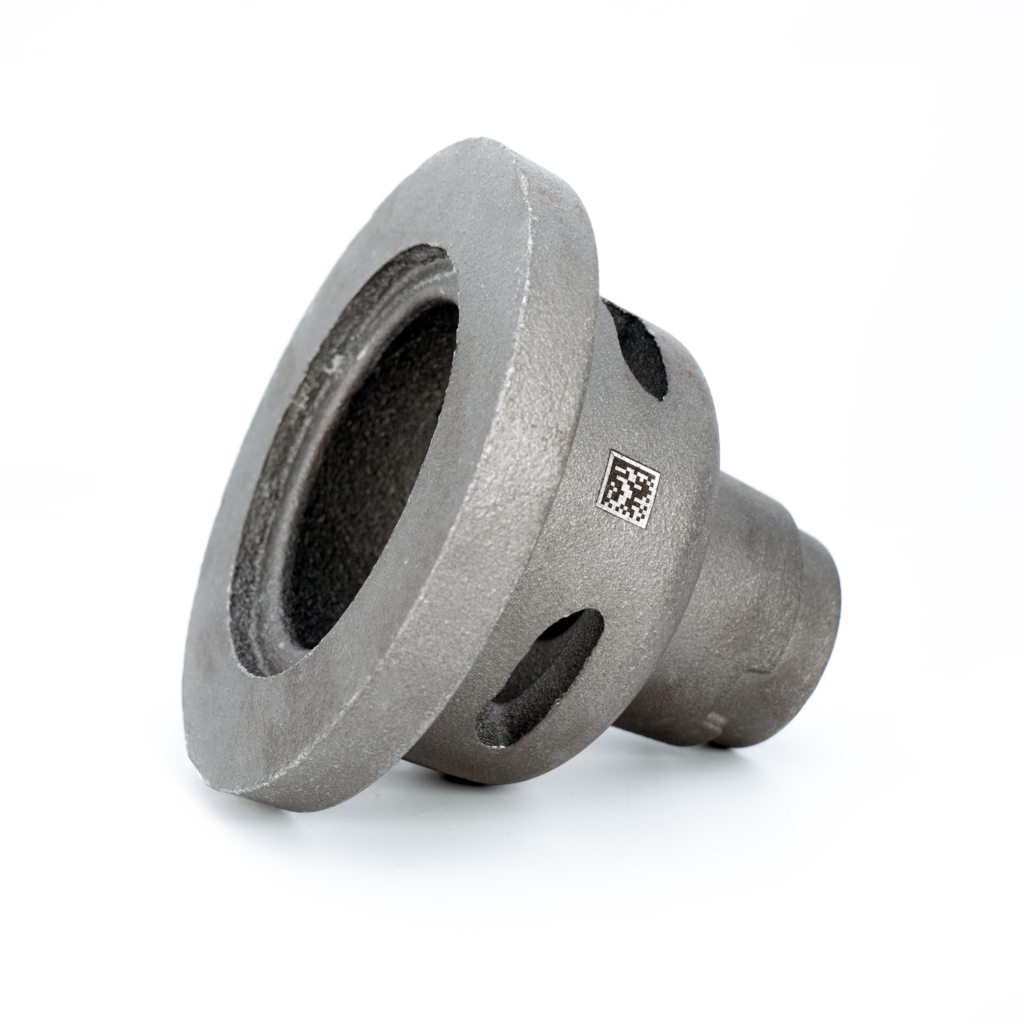

Le marquage laser produit des codes Data Matrix avec un contraste optique élevé et une géométrie parfaitement définie. Chaque cellule de code se distingue clairement, avec des bords nets et une profondeur uniforme. Il en résulte un taux de lecture automatique supérieur à 99,5 %, même dans des conditions d’éclairage non idéales, en présence d’huile, de poussière ou de vibrations de la caméra. Les systèmes de vision peuvent donc fonctionner à des vitesses élevées, ce qui permet de réduire les temps de cycle et de minimiser les erreurs d’identification.

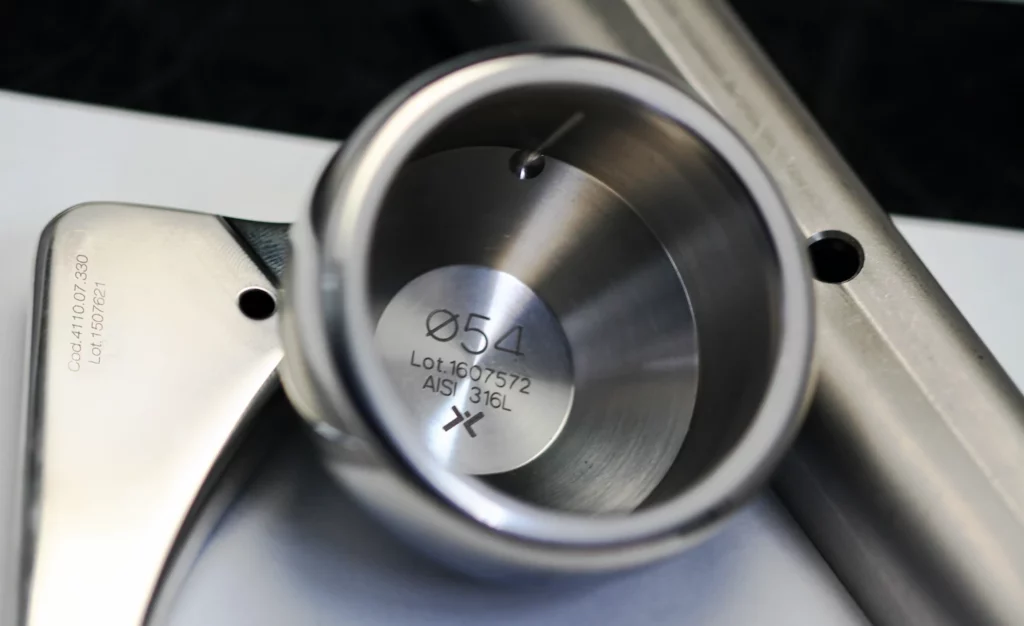

Un autre avantage réside dans la flexibilité du contenu. Avec le laser, il est possible de marquer non seulement des codes Data Matrix, mais aussi des codes QR à haute densité, des textes en petits caractères (jusqu’à 0,5 mm de hauteur), des logos à haute résolution et des informations variables (numéros de série progressifs, dates, lots) sans qu’il soit nécessaire de changer d’outil ou de dispositif de fixation. La programmation se fait par logiciel et le système peut être intégré aux bases de données MES (Manufacturing Execution System) pour une sérialisation automatique et une traçabilité de bout en bout.
Rapidité, précision et réduction des coûts d’exploitation
La vitesse du marquage laser dépend de la complexité du contenu et de la puissance disponible, mais en moyenne un code Data Matrix 14×14 est réalisé en 1 à 3 secondes, avec des pointes de 0,5 seconde pour les systèmes à haute puissance (50W et plus). Cette vitesse se traduit par une augmentation significative de la productivité, en particulier dans les contextes de marquage en ligne où le composant avance sur un convoyeur et est marqué à la volée.
La précision de positionnement du faisceau laser, contrôlée par des galvanomètres ou des systèmes optiques à déviation rapide, garantit une répétabilité de l’ordre de ±0,05 mm. Ce niveau de précision est essentiel pour les composants miniaturisés, les surfaces courbes ou les petites zones de marquage. De plus, l’absence de contact élimine le risque d’endommagement des pièces, problème récurrent du dot peen sur les matériaux fragiles ou revêtus.
D’un point de vue économique, la réduction des coûts de maintenance est évidente. Les systèmes de poinçonnage nécessitent le remplacement périodique de la broche, de l’actionneur pneumatique et des guides de glissement. Les systèmes laser, en revanche, ont une durée de vie de la source de fibres supérieure à 100 000 heures et ne nécessitent qu’un nettoyage périodique de la lentille de mise au point. Le coût total de possession (TCO) est donc inférieur, malgré un investissement initial plus élevé.
| Paramètres | Dot Peen | Laser à fibre |
| Profondeur de marquage typique | 50-150 µm | 10-50 µm |
| Marquage du temps Data Matrix 14×14 | 5-10 s | 1-3 s |
| Taux de lecture automatique | 85-95% | >99,5% |
| Impact sur la durée de vie en fatigue | Réduction de 10 à 20 | Négligeable |
| Maintenance (heures/an) | 40-60 h | 10-15 h |
| Flexibilité géométrique | Faible (nécessite une fixation) | Élevé (laser dynamique) |
Cas d’utilisation dans l’aérospatiale : là où le laser fait la différence
Marquage des composants structurels en titane
Les alliages de titane, largement utilisés dans les structures d’ailes, les longerons et les trains d’atterrissage, ont une dureté élevée et une faible conductivité thermique. Le marquage par poinçonnage sur le titane nécessite des forces élevées, avec le risque de déformation des goupilles et des temps de cycle longs. Le laser, en revanche, ablate le titane avec précision, créant des marques nettes et permanentes sans contrainte mécanique. La zone affectée thermiquement (HAZ) est minimale et contrôlable, ce qui évite les changements microstructuraux susceptibles de compromettre les propriétés mécaniques.
Traçabilité des composants du moteur
Les turbines, les compresseurs et les arbres d’entraînement nécessitent des marquages capables de résister à des températures supérieures à 500°C, à des vibrations intenses et à des atmosphères agressives. Le marquage laser, lorsqu’il est effectué avec des paramètres optimisés pour le durcissement de la surface ou l’oxydation contrôlée, produit des marquages résistants à l’abrasion et à la corrosion, même dans ces conditions extrêmes. La possibilité de marquer directement sur des surfaces chromées, nitrurées ou revêtues de PVD élargit encore les applications.
Intégration avec les systèmes de vision et de robotique
Dans les chaînes d’assemblage final, les composants marqués doivent être identifiés rapidement et sans erreur. L’intégration de marqueurs laser et de systèmes de vision industrielle permet de vérifier la qualité du marquage immédiatement après son exécution et d’écarter automatiquement les pièces non conformes. Les robots collaboratifs (cobots) peuvent positionner avec précision le laser sur des surfaces complexes et marquer des zones difficiles d’accès avec les systèmes traditionnels. Cette automatisation de bout en bout réduit l’intervention humaine et améliore la cohérence du processus.
Transition : défis et stratégies de mise en œuvre
Le passage du poinçonnage au laser n’est pas un simple changement de matériel. Il nécessite une révision des processus, la formation du personnel et l’adaptation des procédures de qualification.
Qualification et validation des processus

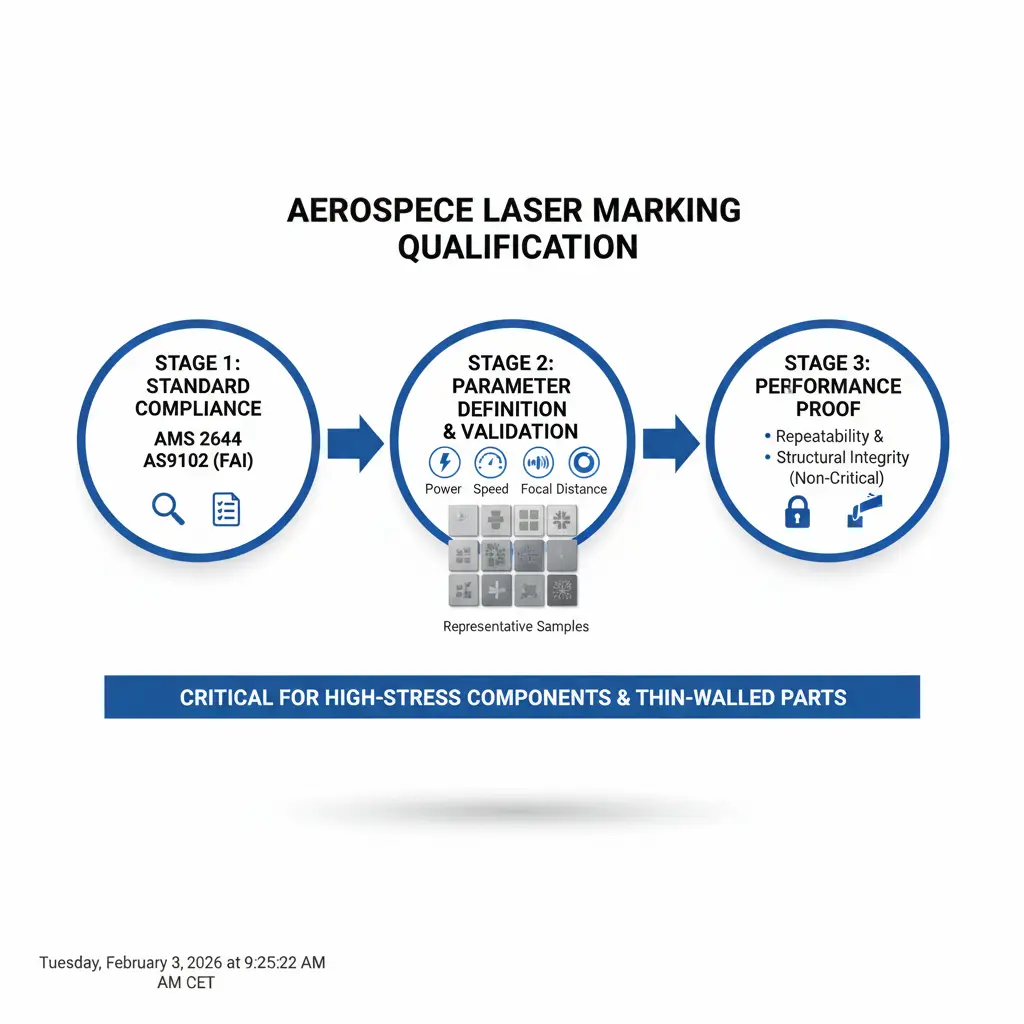

Tout nouveau procédé de marquage laser doit être qualifié conformément aux normes AMS 2644 et AS9102 (First Article Inspection). Il s’agit de définir les paramètres critiques (puissance, vitesse, fréquence, distance focale), de les valider sur des échantillons représentatifs et de démontrer la répétabilité et la non-criticité pour l’intégrité structurelle. Les essais de fatigue, les analyses métallographiques et les inspections CND (essais non destructifs) sont des étapes obligatoires.
Formation et gestion du changement
Les opérateurs habitués au dot peen doivent acquérir de nouvelles compétences : programmation du logiciel laser, optimisation des paramètres pour différents matériaux, entretien des optiques. La courbe d’apprentissage est rapide, mais nécessite un investissement dans une formation structurée et un accompagnement sur le terrain. La direction doit communiquer clairement les avantages à long terme de la transition, en impliquant les équipes de production et de qualité à un stade précoce.
Investissement économique et retour sur investissement
Le coût d’entrée d’un système industriel de marquage par laser à fibre se situe entre 25 000 et 60 000 euros, en fonction de la puissance, du niveau d’automatisation et de la fonctionnalité du logiciel. Le retour sur investissement est généralement réalisé en 18 à 36 mois grâce à la réduction des temps de cycle, des rebuts, des coûts de maintenance et de la conformité. Pour les fournisseurs de deuxième et troisième rangs qui marquent des milliers de composants par mois, la période de retour sur investissement est encore plus courte.
Règlements et normes de référence
La conformité réglementaire est un impératif dans le secteur aérospatial. Outre la norme AMS 2644 susmentionnée, il est important de prendre en compte les éléments suivants :
- AMS-STD-2681: Norme pour le marquage laser des composants aérospatiaux, axée sur la lisibilité, la permanence et l’intégrité structurelle.
- ISO 16016: Marquage permanent des composants aérospatiaux, qui définit les exigences générales et les méthodes d’essai.
- SAE AS9100: Système de gestion de la qualité pour l’industrie aérospatiale, exigeant une traçabilité totale des composants et des processus.
La traçabilité exigée par la réglementation implique l’enregistrement des paramètres de marquage, la tenue de registres de qualification et la possibilité de retracer le lot de production, l’opérateur et la date de marquage pour chaque composant individuel. Les systèmes laser modernes intègrent des fonctions d’enregistrement automatique des données, ce qui facilite le respect de ces exigences.
Vers l’avenir : innovations et tendances
L’évolution du marquage au laser ne s’arrête pas là. Les nouvelles frontières comprennent l’utilisation de lasers ultra-courts (picoseconde et femtoseconde) pour le marquage sur des matériaux ultra-sensibles, le marquage coloré par oxydation contrôlée sur les aciers inoxydables et le titane, et l’intégration avec des systèmes d’intelligence artificielle pour l’optimisation automatique des paramètres en fonction du matériau et de la géométrie.
Une autre tendance émergente concerne le marquage 3D sur des surfaces courbes ou irrégulières, rendu possible par des systèmes laser dynamiques avec contrôle en temps réel de la distance focale. Cela ouvre de nouvelles possibilités pour la traçabilité de composants complexes, réduisant encore le besoin de fixations et augmentant la flexibilité de la production.
Une étape obligatoire pour rester compétitif
Le passage du poinçonnage au laser n’est plus un choix stratégique facultatif : c’est une nécessité imposée par l’évolution technologique, les exigences des équipementiers et des réglementations de plus en plus strictes. Les avantages en termes d’intégrité structurelle, de lisibilité des machines, de rapidité des processus et de réduction des coûts d’exploitation sont clairs et mesurables. Les fournisseurs qui tardent à s’adapter risquent d’être exclus des chaînes d’approvisionnement des grands fabricants de l’aérospatiale et de perdre des opportunités de croissance et des parts de marché.
Pour ceux qui travaillent dans l’industrie aérospatiale, investir dans le marquage laser signifie non seulement se conformer aux spécifications actuelles, mais aussi se préparer aux défis futurs : automatisation accrue, traçabilité numérique de bout en bout et intégration aux systèmes de l’industrie 4.0. Le marquage laser n’est pas seulement une alternative au dot peen : c’est le fondement d’un processus de production plus efficace, plus fiable et plus durable.
