Traçabilité des composants électriques : quand la demande impose le changement technologique

Dans l’industrie des composants électriques, nous assistons à une transformation silencieuse mais inévitable. Les fabricants de disjoncteurs, d’interrupteurs et de composants électromécaniques sont confrontés à une demande croissante et non négociable : assurer la traçabilité complète de chaque composant individuel tout au long de la chaîne de valeur. Il ne s’agit plus d’un choix concurrentiel, mais d’une condition préalable imposée par le marché lui-même.

Les pressions proviennent de plusieurs directions. Les grands équipementiers automobiles et les fabricants de produits blancs exigent des codes permanents qui résistent à des décennies d’utilisation et à des cycles de température extrêmes. Les services publics exploitant des infrastructures critiques exigent une traçabilité complète des composants installés dans leurs réseaux. Les réglementations sur les produits, en particulier celles relatives à la sécurité électrique et à la conformité CE, exigent une documentation vérifiable. Enfin, les compagnies d’assurance subordonnent la couverture et l’indemnisation à la preuve de la conformité au moyen de marquages indélébiles et vérifiables.

Dans ce contexte, les systèmes de marquage traditionnels tels que la tampographie et le jet d’encre montrent toutes leurs limites. La tampographie, bien qu’elle offre une grande diversité de couleurs et un faible coût par pièce, présente des problèmes structurels : elle nécessite des changements de plaques pour chaque variante de code, des temps de préparation de 3 à 7 minutes par changement de production et produit des marques qui se dégradent avec le temps si elles sont exposées à des produits chimiques ou à l’abrasion mécanique. Le jet d’encre, quant à lui, nécessite une maintenance continue des buses, entraîne des coûts récurrents pour les encres et les consommables et génère des problèmes de stabilité dans les environnements de production poussiéreux ou sujets aux vibrations.

Le laser comme réponse structurelle et non comme choix esthétique

Le marquage laser n’est pas une alternative technologique parmi d’autres, mais la seule solution qui réponde simultanément aux exigences de permanence, de rapidité de changement de production, d’élimination des consommables et d’intégration avec les systèmes MES/ERP. Cela ne signifie pas que le laser soit exempt de critiques, mais que ses avantages structurels répondent exactement aux exigences imposées par le marché.

Un laser à fibre optique de 20 à 30 W peut marquer un code Data Matrix sur de l’acier inoxydable ou du laiton en 3 à 5 secondes, avec une profondeur de pénétration suffisante pour garantir la lisibilité même après un sablage, une passivation chimique ou une exposition prolongée au brouillard salin. Le marquage est réalisé par ablation ou oxydation contrôlée du matériau, sans ajout de substances étrangères, et est donc intrinsèquement indélébile.

La polyvalence du laser devient évidente dans la gestion de la production multiréférences. Le changement d’un code, d’un logo ou d’une présentation ne nécessite que quelques secondes de modification du logiciel, sans qu’il soit nécessaire de recourir à des outils mécaniques. Cela se traduit par une réduction drastique des temps d’arrêt, ce qui est essentiel dans une production où la variété des codes à marquer peut dépasser des centaines de variantes par an.

Sur le plan de l’intégration numérique, le laser s’interface nativement avec les bases de données de l’entreprise via des protocoles standard (TCP/IP, Profinet, OPC-UA), permettant la génération dynamique de codes en fonction des variables de production, des commandes des clients ou des spécifications réglementaires. Cela élimine le risque d’erreur humaine dans la transcription des données et assure la cohérence entre les systèmes d’information et le marquage physique.

Plastiques : la longueur d’onde fait la différence

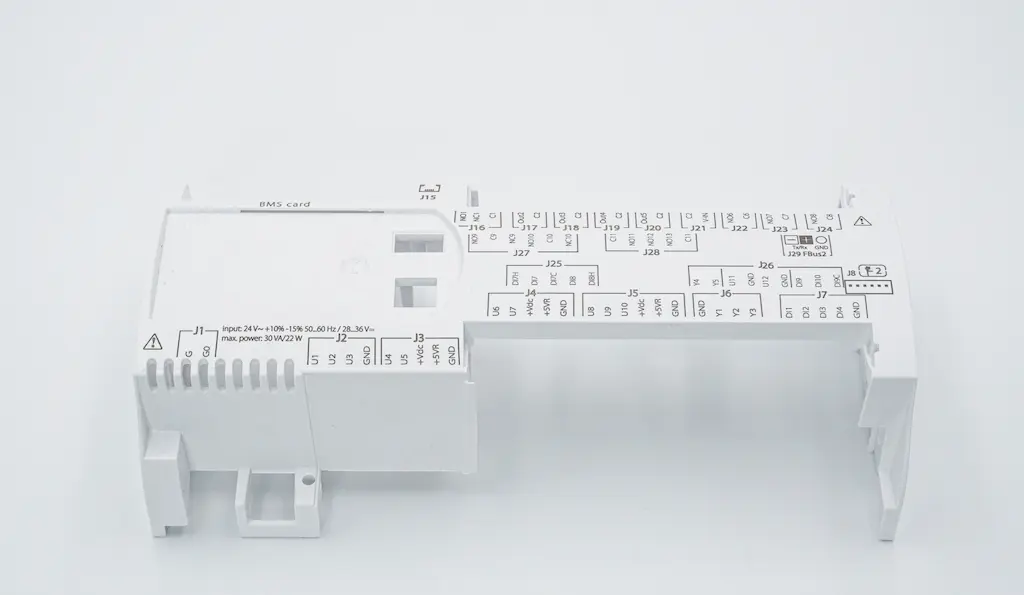

Lorsque l’on passe du marquage des métaux au marquage des plastiques – typiquement dans les couvercles de disjoncteurs différentiels, les boîtiers de disjoncteurs modulaires ou les boîtiers de prises industrielles – le choix technologique se complique. Un laser à fibre standard (1064 nm) fonctionne bien sur les plastiques contenant des additifs sensibles au laser, mais échoue sur les polymères transparents ou les couleurs qui n’absorbent pas efficacement le rayonnement infrarouge.

Dans ce cas, il est nécessaire d’utiliser des lasers de différentes longueurs d’onde: UV (355nm) ou vert (532nm). Les lasers UV offrent la plus grande polyvalence, marquant pratiquement n’importe quel polymère en brisant les liaisons moléculaires de surface, mais leur coût est plus élevé et leur vitesse de marquage plus faible. Les lasers verts à impulsions ultra-courtes représentent un compromis intéressant : avec des impulsions de 2-4ns et des pics de puissance supérieurs à 100kW, ils peuvent marquer la plupart des plastiques avec une qualité comparable à celle des UV, mais à un coût inférieur de 25-30% et à des vitesses supérieures de 30-40%.

Le choix entre UV et vert dépend de la composition spécifique du polymère, de l’effet esthétique recherché et de la productivité visée. Dans les applications où la permanence est importante, mais pas l’esthétique (marquages sur des substrats internes, codes cachés), un laser vert peut être l’optimum technico-économique.

Configurations des machines : Productivité manuelle ou automatisation intégrée

Le choix de la configuration mécanique dépend du niveau d’automatisation de la ligne de production et des volumes à traiter.

Lorsque la productivité devient le facteur critique – on parle de productions de plus de 500 pièces/jour avec des temps de cycle inférieurs à 10 secondes – la configuration idéale devient la machine à table rotative. Ce système permet le chargement/déchargement en temps masqué : pendant que le laser marque les composants sur une station, l’opérateur charge les nouvelles pièces et décharge les pièces terminées sur l’autre. Avec des tables à 2 ou 4 stations, la productivité est de 40 à 60 % supérieure à celle des configurations manuelles traditionnelles.

Dans les lignes entièrement automatisées, cependant, la solution la plus courante consiste à intégrer les lasers dans des cellules robotisées ou des îlots de production existants. Dans ce cas, le module laser (PowerMark) est fourni et installé directement sur la ligne, communiquant avec l’automate de contrôle par le biais de protocoles industriels standard.

Intégration des logiciels : du code statique à la traçabilité dynamique

La véritable différence entre une machine de marquage laser d’entrée de gamme et un système professionnel réside dans la gestion du flux d’informations. Dans la production industrielle en série, le contenu du code Data Matrix n’est jamais statique, mais il est dérivé des requêtes de la base de données MES, de la lecture de codes préexistants sur le composant (suivi progressif) ou d’une combinaison de spécifications de production, d’équipe, d’opérateur et de commande du client.

Un logiciel de marquage avancé doit donc s’interfacer avec des systèmes tiers via des protocoles industriels standard (Profinet pour les automates Siemens, EtherNet/IP pour Rockwell, Modbus TCP pour les systèmes génériques) et gérer des logiques complexes : si le code marqué est NOK lors du contrôle de qualité, le système doit être capable d’effectuer un second marquage dans une autre position, de jeter le composant dans une mémoire tampon dédiée, ou d’arrêter la ligne et d’envoyer des alertes au superviseur de la production.

La vérification de la qualité du marquage est effectuée à l’aide de systèmes de vision intégrés, qui attribuent une note au code conformément à la norme ISO/IEC 15415 (norme internationale pour la qualité des codes 2D) ou à la spécification AIM DPM (spécification pour le marquage direct permanent des pièces). Les notes généralement exigées dans l’industrie électrique se situent entre A et B, la note C n’étant acceptée que dans les applications non critiques. Le système de vision peut être intégré dans la tête laser (configuration TTL – Through The Lens) ou latéralement : la première solution est plus compacte mais a un champ de vision limité (~20x15mm), la seconde offre une plus grande flexibilité (jusqu’à 90x60mm) et permet des fonctions d’auto-centrage des composants.

Le cas des plaques signalétiques : quand l’automatisation devient obligatoire

Une catégorie particulière d’applications est le marquage de plaques signalétiques métalliques destinées à être apposées sur des équipements de grande taille (tableaux de distribution, transformateurs, groupes électrogènes). Dans ces cas, le marquage du corps principal n’est pas pratique en raison de la taille ou de la géométrie, et le marquage d’une plaque signalétique est préférable.

Pour les volumes de production supérieurs à 200-300 plaques/jour, les systèmes manuels deviennent un goulot d’étranglement. La solution consiste à utiliser des machines de marquage automatiques avec chargeurs de magasin: l’opérateur charge des piles de plaques (généralement 50 à 200 pièces par chargeur), le système prend les plaques via des systèmes de prise et de dépose par aspiration, les place sous le laser, effectue le marquage et les décharge dans des conteneurs bien rangés ou via des goulottes de collecte.

Les systèmes les plus avancés intègrent 2 ou 4 chargeurs indépendants, ce qui permet de traiter différents formats de plaques sans interrompre la production. Le système de prise et de placement sous vide de Venturi, préférable aux solutions de poussoirs pneumatiques, évite les dommages de surface dus au fluage et réduit considérablement les blocages dus au désalignement.

L’intégration logicielle dans ces systèmes est particulièrement critique : le marquage des étiquettes est généralement la dernière étape avant l’assemblage final, et une erreur de codage peut se propager tout au long de la chaîne d’approvisionnement. C’est pourquoi les systèmes professionnels prévoient une double vérification: lecture du code marqué et comparaison avec la base de données source, avec blocage automatique en cas de divergence.

Coûts de transition et retour sur investissement : les chiffres qui comptent

Le passage de la tampographie/du jet d’encre au marquage laser implique un investissement initial plus important, mais génère des bénéfices mesurables sur trois fronts principaux :

Élimination des consommables : économies annuelles de 3 000 à 8 000 € (encres, plaques, produits de nettoyage).

Réduction du temps de préparation : de 3-7 min/changement à <10 secondes = 150-300 heures/an libérées sur les lignes multiréférences

Réduction des rebuts : de 2-3% à <0,5% pour les erreurs de marquage = impact direct sur les coûts de non-qualité

Mais le véritable avantage structurel réside dans la capacité à répondre aux demandes croissantes de traçabilité sans ajouter de complexité opérationnelle : le marquage laser devient un processus numériquement contrôlé, traçable et vérifiable, conforme par défaut aux exigences réglementaires. Dans un contexte où les équipementiers et les services publics excluent progressivement les fournisseurs ne disposant pas de systèmes de traçabilité certifiés, il ne s’agit plus d’un avantage concurrentiel mais d’une condition pour rester sur le marché.
