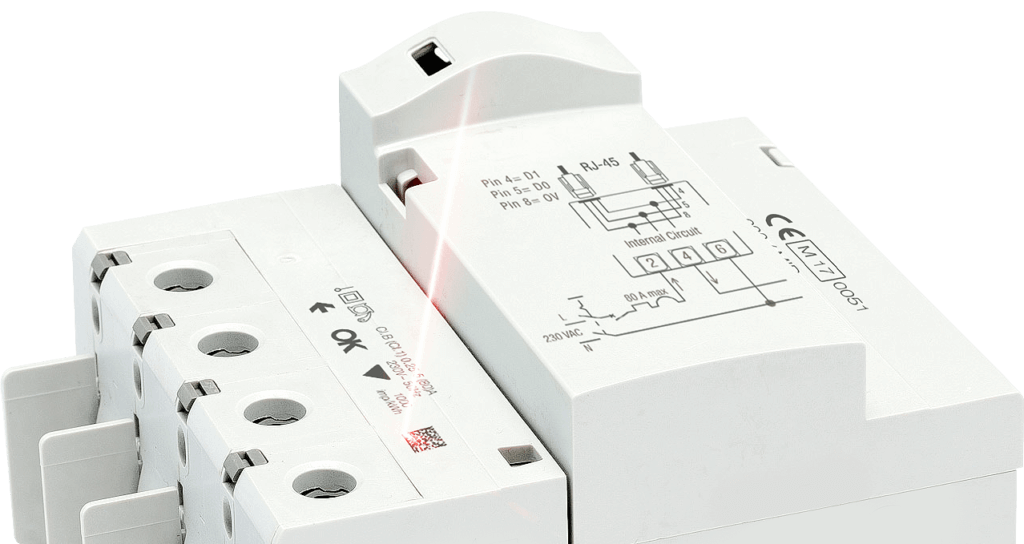

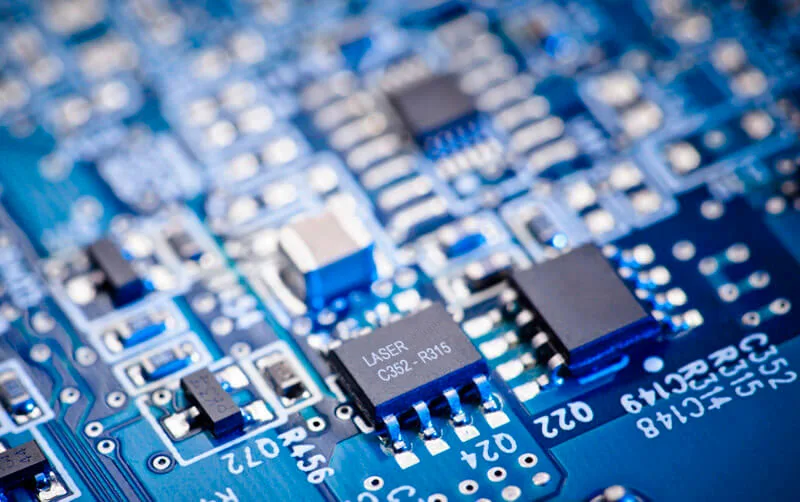

Le marquage des composants électroniques représente l’un des défis les plus complexes de l’industrie moderne. Les boîtiers en plastique, les connecteurs, les interrupteurs et les dispositifs de protection nécessitent des codes permanents et lisibles conformes aux normes de traçabilité, mais doivent être appliqués sur de petites surfaces, des matériaux sensibles à la chaleur et des géométries irrégulières. Dans ce contexte, le choix de la source laser et du système de marquage devient déterminant non seulement pour la qualité du résultat, mais aussi pour l’efficacité de l’ensemble de la chaîne de production.
Les lasers UV et verts se sont imposés comme des technologies de référence pour le marquage à froid des plastiques techniques et des matériaux polymères utilisés dans l’électronique. Contrairement aux lasers infrarouges conventionnels, ces sources fonctionnent avec des longueurs d’onde plus courtes qui permettent une ablation contrôlée de la couche superficielle sans générer de stress thermique. Le résultat est un marquage net, permanent et sans distorsion, même sur des composants de taille millimétrique ou présentant des finitions de surface délicates.
Pourquoi UV et vert : différences opérationnelles et critères de sélection

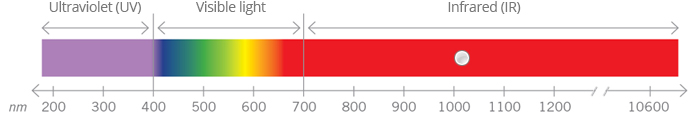

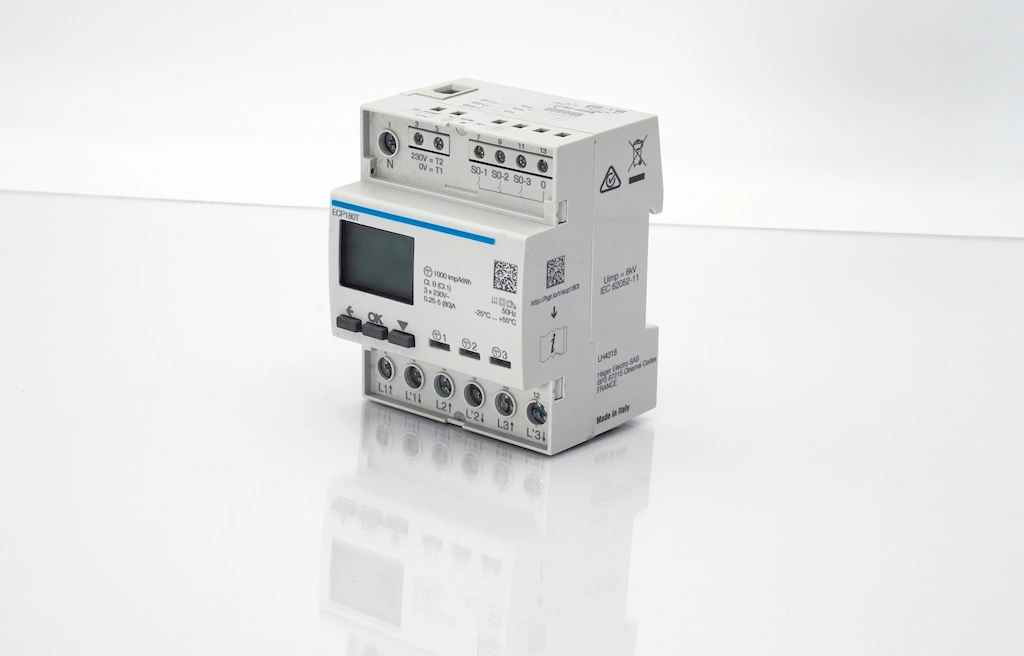

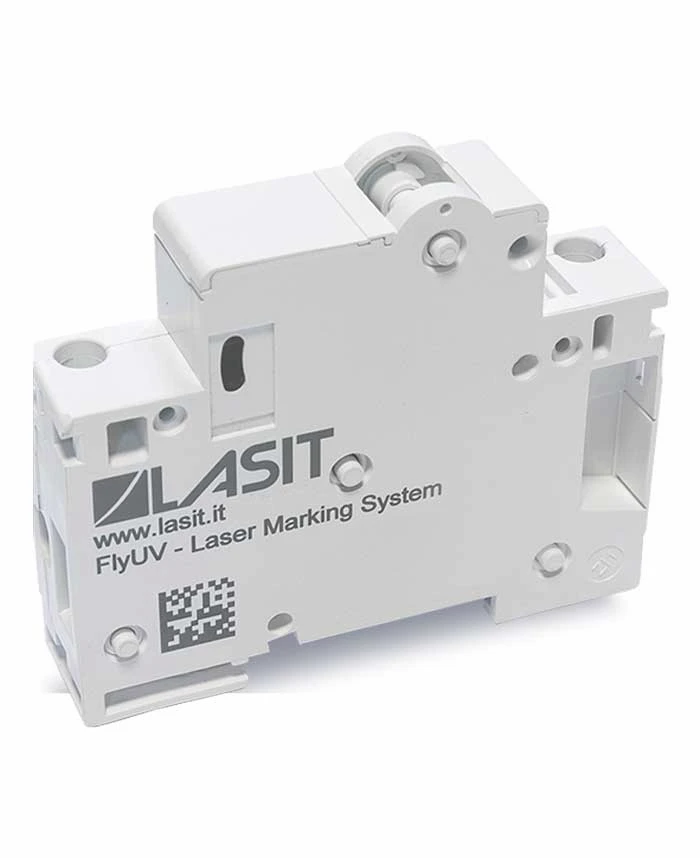

Les lasers UV, d’une longueur d’onde de 355 nm, agissent par un processus photochimique qui rompt les liaisons moléculaires du polymère sans faire fondre le matériau. Ce mécanisme permet de marquer les plastiques clairs, transparents ou très réfléchissants avec un contraste élevé et des bords définis. Ils sont particulièrement adaptés aux matériaux tels que le polycarbonate, l’ABS, le polyamide et les résines techniques utilisées dans les boîtiers d’appareils modulaires, les interrupteurs différentiels et les unités de contrôle électronique.

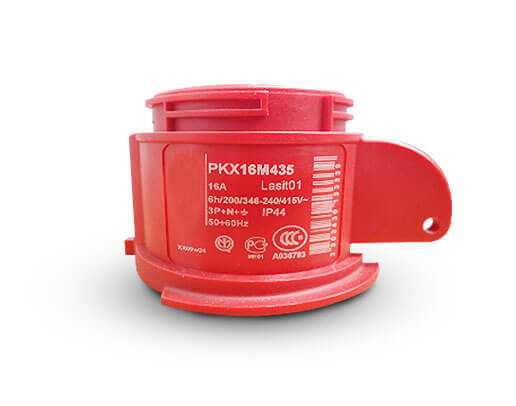

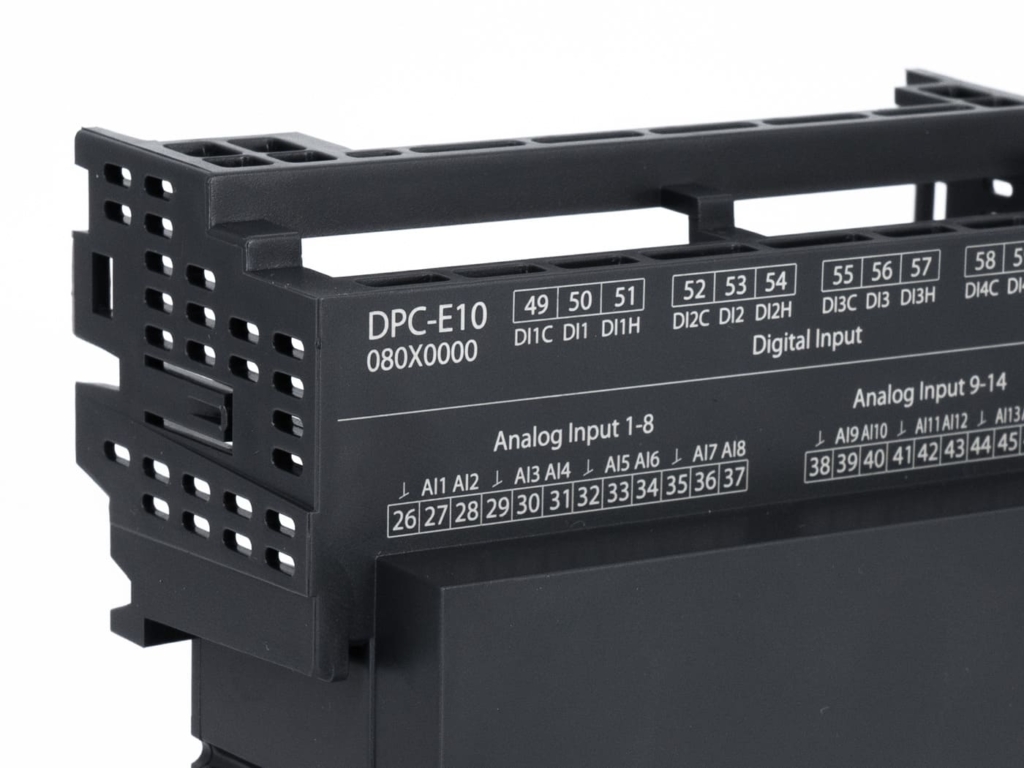

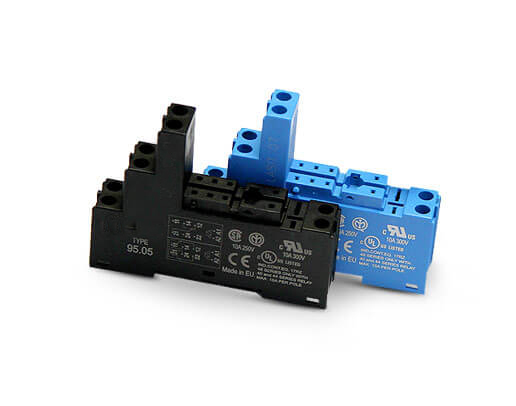

Les lasers verts, d’une longueur d’onde de 532 nm, constituent une alternative efficace pour les applications nécessitant des vitesses de traitement plus élevées tout en maintenant un marquage à froid. Bien qu’il n’atteigne pas la précision d’absorption des UV, le laser vert offre une puissance de crête plus élevée et des temps de cycle plus courts, ce qui le rend idéal pour la production en grande quantité de plastiques pigmentés ou de matériaux composites. Le choix entre l’UV et le vert dépend de trois facteurs principaux : le type de polymère, le contraste requis et la cadence de production. D’une manière générale, l’UV assure la meilleure qualité visuelle sur les matériaux clairs et transparents, tandis que le vert optimise le temps sur les plastiques foncés ou chargés d’additifs.
Cependant, la gestion thermique reste critique : même avec des sources froides, la puissance moyenne et la fréquence de répétition doivent être calibrées pour éviter les déformations locales ou les variations de couleur indésirables. Sur les pièces de faible épaisseur ou à parois minces, il est essentiel de limiter la densité d’énergie pour éviter que la chaleur résiduelle ne se propage dans la masse de la pièce.
Paramètres du processus et configuration opérationnelle dans le marquage des composants électroniques
La configuration d’un système laser pour le marquage de composants électroniques nécessite l’optimisation de plusieurs paramètres en fonction du matériau, de la géométrie et du code à appliquer. Les principaux éléments à prendre en compte sont la puissance moyenne, la fréquence de répétition des impulsions, la vitesse de balayage et la densité de remplissage pour les zones solides.
Pour les plastiques techniques tels que le polycarbonate et l’ABS, généralement utilisés dans les boîtiers d’appareils modulaires, les valeurs de référence avec les lasers UV sont des puissances moyennes comprises entre 3 et 8 W, des fréquences de répétition comprises entre 30 et 80 kHz et des vitesses de marquage comprises entre 800 et 2000 mm/s. Avec les lasers verts, la puissance moyenne peut aller jusqu’à 10-15 W tout en maintenant des vitesses similaires, avec des fréquences généralement plus élevées pour compenser l’efficacité d’absorption plus faible. La taille du point focal, généralement comprise entre 20 et 35 µm, détermine la résolution finale et la lisibilité des codes matriciels dont les modules sont inférieurs à 0,3 mm.

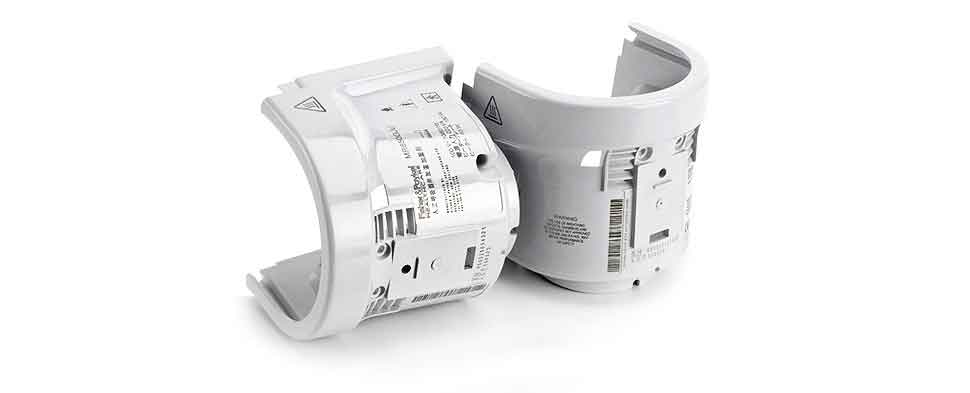

Un aspect souvent sous-estimé est la gestion de la mise au point dynamique. Sur les composants présentant des surfaces courbes ou inclinées, les systèmes dotés d’un autofocus optique ou d’une compensation logicielle de la hauteur permettent de maintenir une qualité de marquage constante tout au long du profil de la pièce. Ceci est particulièrement important pour les boîtiers comportant des nervures internes, des clips de fixation ou des zones de montage qui créent des variations de hauteur pouvant aller jusqu’à plusieurs millimètres.
La répétabilité du positionnement est également cruciale : dans les lignes automatisées, le composant peut être présenté avec des tolérances de position allant jusqu’à ±2 mm. Pour s’assurer que le code est toujours appliqué dans la bonne zone, des systèmes de vision doivent être intégrés pour la reconnaissance automatique des pièces et la correction en temps réel de la position du marquage.
Intégration des lignes : de la machine autonome à la cellule robotisée
Dans des contextes de production réels, le marquage laser n’est pas une opération isolée, mais un élément d’une séquence plus large qui peut inclure le moulage, l’assemblage, les essais électriques et l’emballage. La capacité à intégrer harmonieusement le système de marquage dans la ligne existante est souvent plus cruciale que la performance pure du laser.
Il existe trois architectures d’intégration principales. La première est la station de marquage manuelle ou semi-automatique, où l’opérateur positionne le composant sur un gabarit dédié et lance le cycle. Cette solution convient à la production par lots, aux prototypes ou aux composants de grande taille nécessitant une manipulation assistée. La seconde est l’intégration en ligne avec un convoyeur, où le système laser est installé sur une bande ou une chaîne et marque les pièces en mouvement ou temporairement arrêtées. Cette configuration est courante dans les lignes d’assemblage à grande vitesse, où chaque station a un temps de cycle défini et où le marquage doit se faire sans ralentir le flux.
La troisième architecture est la cellule robotisée, dans laquelle un robot anthropomorphe ou SCARA prend le composant dans un magasin, le présente au laser pour le marquage et le dépose sur une bande ou dans un conteneur. Cette approche offre une flexibilité maximale, permettant de marquer plusieurs surfaces ou de traiter des géométries complexes avec des changements d’orientation au cours du cycle.
Au LASIT, nous avons observé que le choix du modèle d’intégration dépend non seulement de la cadence de production, mais aussi de la variabilité de la gamme de produits. Les lignes dédiées à un seul composant peuvent utiliser des gabarits fixes et des cycles optimisés, tandis que les lignes multiproduits nécessitent des systèmes de vision et des logiciels de gestion des recettes pour des changements rapides sans réoutillage mécanique.

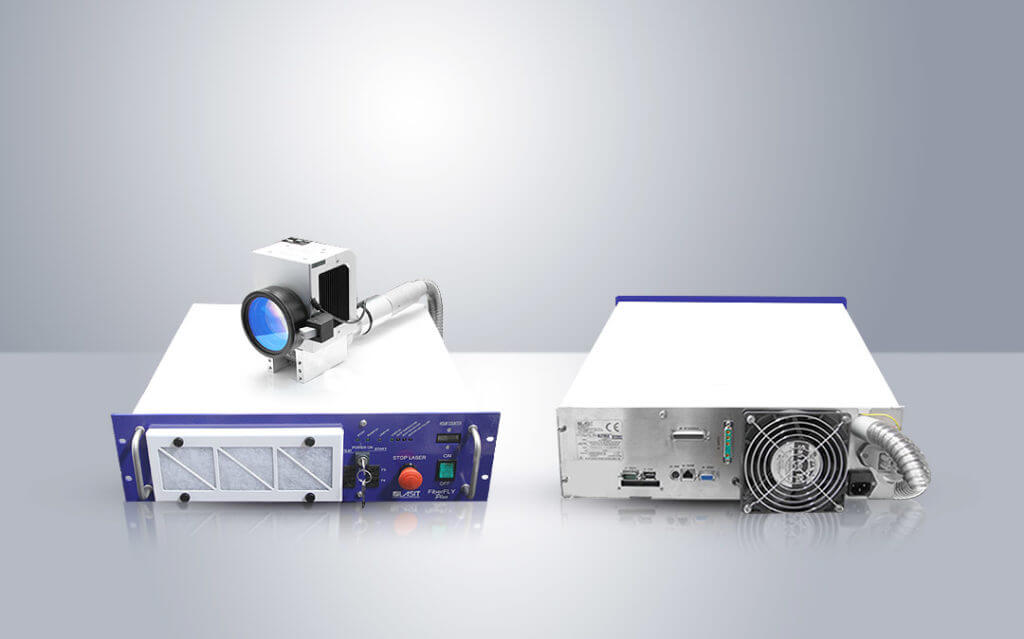

Powermark : modularité et contrôle centralisé pour les lignes multi-laser
Lorsque la production s’étend sur plusieurs lignes ou nécessite un marquage simultané sur plusieurs stations, la gestion distribuée des systèmes laser devient une exigence opérationnelle. Le modèle Powermark a été conçu précisément pour répondre à ce besoin, en offrant une plate-forme de marquage compacte et hautement intégrable, avec une architecture logicielle qui permet de contrôler jusqu’à cinq unités laser à partir d’un seul PC industriel.
Cette configuration centralisée réduit considérablement les coûts de gestion informatique, simplifie la mise à jour des logiciels et facilite la supervision de la production. Chaque tête laser peut fonctionner indépendamment sur différentes stations, en maintenant la synchronisation des données et la traçabilité à travers une interface unique. L’opérateur peut contrôler l’état de toutes les unités, vérifier les compteurs de marquage, gérer les recettes et intervenir en cas d’anomalies sans avoir à se déplacer physiquement d’une station à l’autre.
Les dimensions compactes du Powermark le rendent facile à installer, même dans des espaces réduits, ou à moderniser des lignes existantes. Le faible encombrement permet de positionner la tête laser à proximité de la zone de travail, ce qui réduit la longueur du câble de commande et améliore la réactivité du système. Ceci est particulièrement utile dans les cellules robotisées où l’espace est limité et où chaque composant doit être optimisé pour éviter les interférences mécaniques.
La modularité du matériel permet des configurations personnalisées en fonction des spécifications de l’application : lasers UV ou verts, optiques avec différentes longueurs focales, systèmes de vision intégrés et interfaces numériques pour la communication avec les automates programmables, les robots et les systèmes de supervision. La possibilité d’ajouter ou de remplacer des composants sans modifier l’ensemble du système garantit l’évolutivité dans le temps et réduit les temps d’arrêt pour la maintenance ou les mises à niveau technologiques.
Vision industrielle intégrée : centrage automatique, vérification et classement de la qualité
L’une des caractéristiques distinctives de Powermark est l’intégration native de caméras de vision industrielle, qui transforment le système d’un simple marqueur en une unité intelligente de contrôle de la qualité. Les caméras peuvent être utilisées pour trois fonctions principales : autocentrage du composant, vérification de la présence et de l’orientation correcte, et classement de la qualité du code marqué.
L’auto-centrage utilise des algorithmes de correspondance des formes pour reconnaître la position réelle de la pièce par rapport au système de référence laser. Une fois l’image acquise, le logiciel calcule l’écart par rapport à la position nominale et corrige automatiquement les coordonnées du marquage. Cela permet de compenser des tolérances de positionnement allant jusqu’à ±3 mm sans nécessiter de gabarits mécaniques de précision ou de systèmes de centrage passifs.
La vérification post-marquage a lieu immédiatement après le cycle laser : la caméra capture le code nouvellement créé et le vérifie conformément à la norme ISO/IEC 15415 pour les codes matriciels ou à la norme ISO/IEC 15416 pour les codes linéaires. Le système calcule des paramètres tels que le contraste des symboles, l’uniformité de la modulation, les défauts d’axe et le décodage du contenu, en attribuant une note de A à F. Les composants dont la note est inférieure à un seuil prédéfini peuvent être automatiquement éliminés, signalés à l’opérateur ou marqués avec des paramètres corrects.
La fonction OCR (reconnaissance optique de caractères) intégrée permet de lire les caractères alphanumériques marqués en clair, de vérifier leur correspondance avec les données attendues et d’enregistrer l’information dans le système de traçabilité. Cette fonction est particulièrement utile pour les numéros de série progressifs, les codes de lot ou les identifiants uniques qui doivent être associés au composant tout au long de la chaîne de production.
Connectivité industrielle : intégration avec les systèmes MES, ERP et de supervision
La numérisation des processus de production exige que chaque poste de travail puisse communiquer des données en temps réel aux systèmes de gestion d’entreprise. Le Powermark prend en charge les protocoles de communication standard de l’industrie tels que OPC UA, Ethernet/IP, Modbus TCP et Profinet, ce qui permet une intégration native avec les systèmes MES (Manufacturing Execution System) et ERP.
Cette connectivité permet de recevoir les données de marquage directement de la direction, sans avoir à les saisir manuellement : le code à marquer, le numéro de série progressif ou les informations sur le lot sont automatiquement transmis au laser depuis la ligne de production. De même, le système peut envoyer des confirmations de marquage, des résultats de contrôle de qualité, des compteurs de production et des rapports d’erreur au système MES.
L’intégration avec des bases de données centralisées garantit la traçabilité complète du composant, en associant chaque pièce marquée à des informations telles que la date et l’heure de production, l’opérateur, les paramètres laser utilisés et le résultat de la vérification. Il s’agit d’une exigence essentielle pour les industries réglementées ou les applications nécessitant une certification de conformité et une traçabilité tout au long de la chaîne d’approvisionnement.
La possibilité de fonctionner en ligne permet également une gestion dynamique des recettes de marquage : le système peut adapter automatiquement les paramètres en fonction du matériau, de la couleur ou du type de surface détecté par le système de vision, ou sélectionner différentes recettes en fonction du code produit communiqué par le MES.
Efficacité opérationnelle et OEE : comment un système bien intégré réduit les temps d’arrêt
L’efficacité globale des équipements (OEE) est l’indicateur clé pour mesurer l’efficacité d’une ligne de production, en tenant compte de la disponibilité des machines, de la performance par rapport à la vitesse nominale et de la qualité des pièces produites. Sur des lignes de marquage bien conçues et bien gérées, il est possible d’atteindre des valeurs OEE supérieures à 98 % grâce à l’optimisation de trois domaines critiques : la fiabilité du système laser, la vitesse du cycle de marquage et la réduction des rebuts.
La fiabilité dépend principalement de la stabilité de la source laser et de la robustesse de l’électronique de commande. Les sources à semi-conducteurs, telles que celles utilisées dans les lasers UV et verts, ont une durée de vie supérieure à 30 000 heures et ne nécessitent qu’une maintenance minimale. La redondance des systèmes critiques, tels que les blocs d’alimentation et les tableaux de commande, permet d’éviter les arrêts imprévus. Les systèmes de surveillance en temps réel peuvent signaler les anomalies avant qu’elles n’entraînent des défaillances, ce qui permet une maintenance prédictive et une planification des interventions dans des fenêtres de temps programmées.
La performance du cycle dépend du temps de marquage réel et des temps accessoires tels que le positionnement, la vérification et la manipulation. Sur les petits composants électroniques, le temps de marquage d’un code Data Matrix peut être inférieur à 0,5 seconde avec un laser UV de puissance appropriée. Si le système de vision effectue l’acquisition et la vérification en moins de 0,3 seconde et que le robot ou le convoyeur prend 0,4 seconde pour changer la pièce, le temps de cycle total est d’environ 1,2 seconde, ce qui correspond à une capacité de production théorique de 3 000 pièces/heure.
La qualité du processus, mesurée en pourcentage de pièces conformes, est influencée par la répétabilité du marquage et l’efficacité du contrôle en ligne. Les systèmes dotés d’un centrage et d’un classement automatiques peuvent rejeter les pièces non conformes en temps réel, empêchant ainsi les défauts de marquage de se propager le long de la ligne. Cela permet de réduire les rejets finaux et d’améliorer l’indice de qualité OEE, tout en évitant les retouches ou les réclamations en aval.
Défis récurrents liés aux applications et approches de solutions
Malgré les avancées technologiques, le marquage des composants électroniques en plastique présente toujours des défis opérationnels liés à la variabilité des matériaux, aux géométries complexes et aux exigences de traçabilité. L’un des problèmes les plus courants est la gestion du contraste sur les plastiques clairs ou transparents. Des matériaux tels que le polycarbonate naturel ou l’ABS blanc nécessitent des paramètres laser très précis pour obtenir une ablation visible sans traces de brûlure ni halos.
La solution consiste à utiliser des lasers UV à très courte durée d’impulsion et à densité d’énergie contrôlée, éventuellement associés à des additifs de prétraitement ou de post-traitement thermique pour renforcer le contraste. Dans certains cas, l’application d’un second passage laser de faible puissance peut assombrir davantage la zone marquée sans compromettre l’intégrité du matériau.
Un autre problème critique concerne le marquage sur des surfaces courbes ou irrégulières, où les variations de hauteur peuvent entraîner une perte de mise au point et une diminution de la qualité. Les systèmes dotés d’un autofocus dynamique ou d’une compensation logicielle basée sur le modèle CAO de la pièce permettent de maintenir une mise au point correcte sur l’ensemble du profil. Par ailleurs, l’utilisation d’optiques à grande profondeur de champ peut tolérer des variations de hauteur allant jusqu’à ±2 mm sans dégradation significative du marquage.
La présence de charges ou d’additifs dans les polymères peut modifier l’absorption du laser et générer des résultats imprévisibles. Les plastiques chargés de fibres de verre, de retardateurs de flamme ou de pigments métalliques nécessitent des tests de processus précis et peuvent nécessiter des ajustements périodiques des paramètres en fonction des lots de matériaux. L’enregistrement des paramètres optimaux pour chaque combinaison matériau-couleur et la gestion des bibliothèques de recettes dans le logiciel de contrôle facilitent la reproductibilité et réduisent les temps de réglage.
Conformité réglementaire et normes industrielles

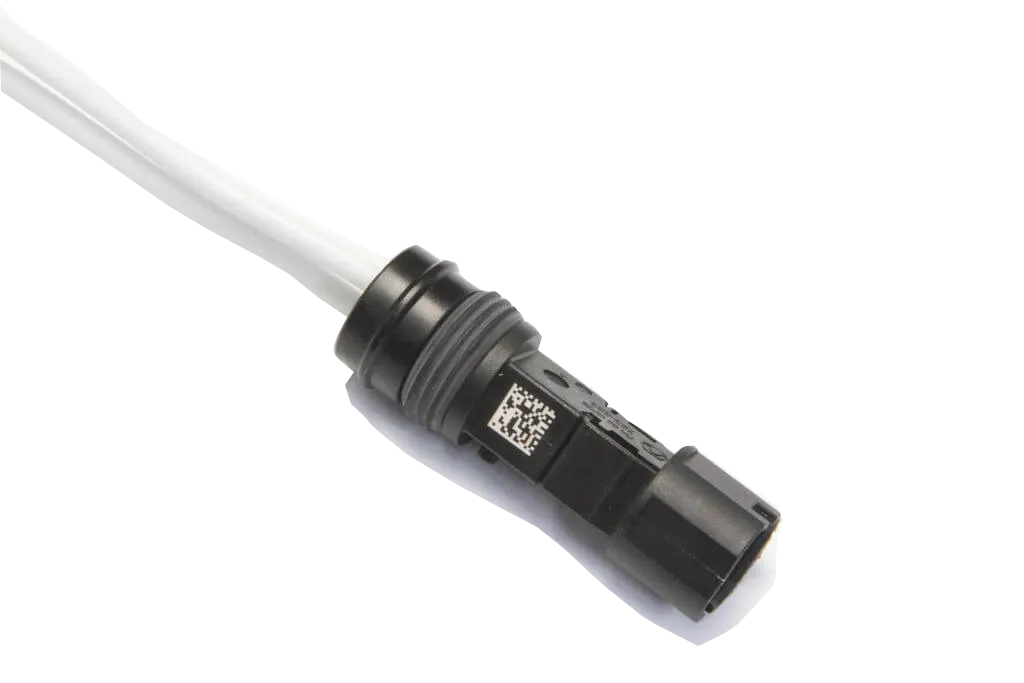

Le marquage des composants électroniques doit répondre à des exigences réglementaires spécifiques pour garantir la lisibilité dans le temps, la résistance aux agents extérieurs et la conformité aux normes de traçabilité. La norme ISO/CEI 16022 définit les spécifications techniques des codes Data Matrix, qui constituent la norme de facto pour le marquage des composants dans les espaces restreints. La taille minimale des modules, la marge de silence et la correction des erreurs doivent être respectées pour garantir un décodage fiable, même dans des conditions de fonctionnement difficiles.
La norme ISO/IEC 15415 établit des critères d’évaluation de la qualité des symboles, y compris des paramètres tels que le contraste des symboles, l’uniformité de la modulation, les défauts d’axe et le décodage. Pour les applications automobiles ou aérospatiales, un classement minimum de B ou mieux peut être exigé, ce qui ne peut être vérifié que par des systèmes de vision certifiés.
Dans le domaine de l’électronique, la conformité à la directive RoHS exige que les matériaux utilisés pour le marquage ne contiennent pas de substances dangereuses. Le marquage au laser, qui est un processus d’ablation ou de modification de la surface sans ajout de matériau, est intrinsèquement conforme à cette directive. Toutefois, il est important de vérifier que les traitements de surface préliminaires ou les additifs appliqués pour améliorer le contraste respectent les limites fixées.
Conclusions finales
Le marquage laser UV et vert sur les composants électroniques en plastique représente une technologie mature mais en constante évolution, dans laquelle la qualité du résultat final dépend de l’intégration harmonieuse de la source laser, de l’optique, du système de vision et du logiciel de contrôle. Le choix entre le laser UV et le laser vert doit être basé sur des évaluations techniques objectives liées au matériau, au contraste requis et à la cadence de production, en évitant les généralisations ou les approches standardisées.
L’intégration en ligne et la connectivité avec les systèmes de gestion d’entreprise transforment le marqueur laser d’un outil de production en un nœud intelligent de l’usine numérique, capable d’acquérir des données, de vérifier la qualité et de communiquer avec le MES et l’ERP en temps réel. Des solutions telles que le Powermark, avec une architecture modulaire, un contrôle centralisé et une vision intégrée, répondent aux besoins des fabricants en quête d’efficacité opérationnelle, de flexibilité et d’évolutivité dans des environnements à fort volume. La capacité à atteindre des valeurs OEE supérieures à 98 % grâce à la fiabilité du système, à l’optimisation du cycle et au contrôle de la qualité en ligne représente une référence importante pour l’industrie, démontrant que le marquage laser peut être non seulement un processus de qualité, mais aussi un facteur de compétitivité industrielle.
