Le défi du marquage laser sur les plastiques dans l’industrie électronique

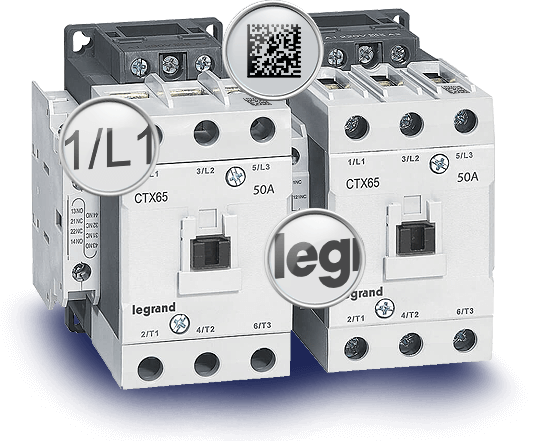

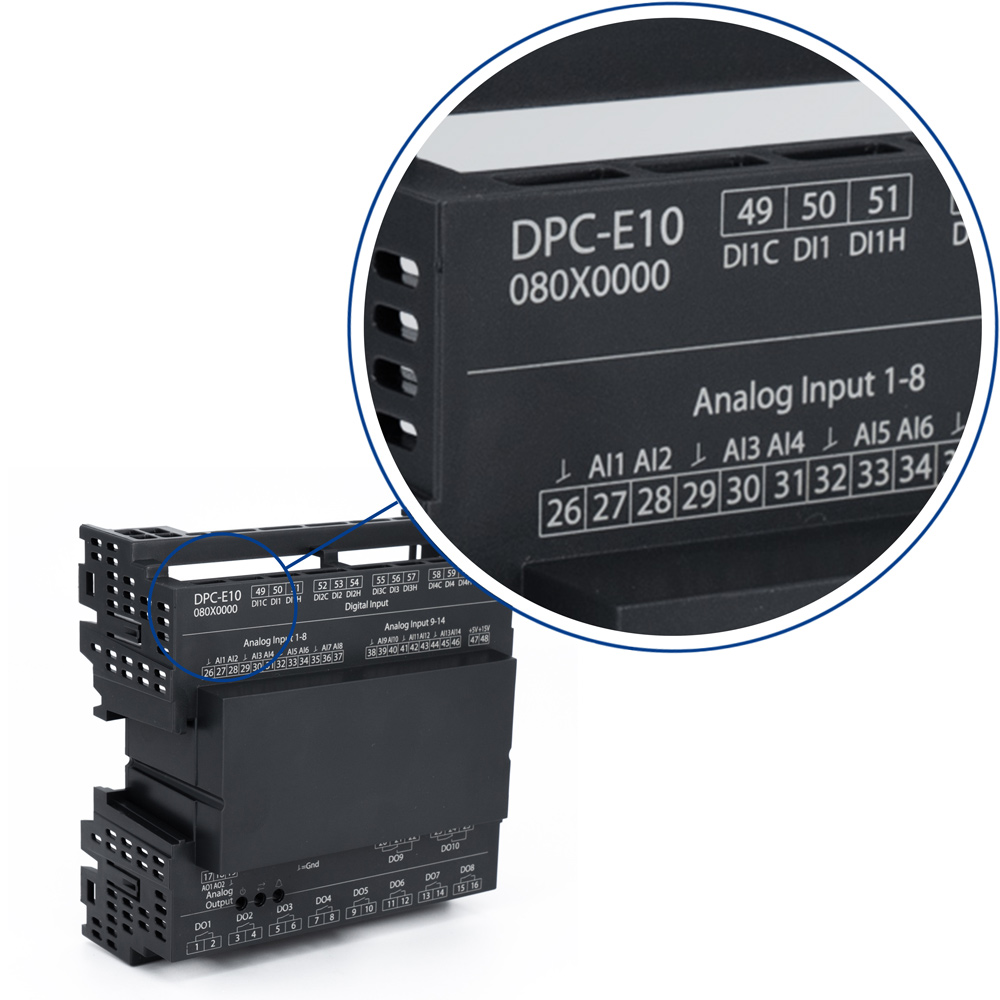

Dans la production de composants électroniques – en particulier les interrupteurs, les disjoncteurs, les commutateurs et les boîtiers – le marquage permanent est une étape fondamentale. Il ne s’agit pas seulement d’une question de notoriété (marque, logo, code de modèle), mais aussi, et de plus en plus, d’une question de traçabilité complète du cycle de production. Chaque composant doit être identifié de manière unique, avec des codes QR ou Data Matrix, afin de garantir la conformité réglementaire, la gestion de la chaîne d’approvisionnement et la gestion des rappels en cas de défauts.

La difficulté se pose lorsque le matériau à marquer est du plastique : tous les plastiques ne réagissent pas de la même manière à la lumière laser. Certains se carbonisent immédiatement, produisant un noir profond et uniforme ; d’autres moussent, se déforment ou présentent un contraste insuffisant. D’autres encore nécessitent des longueurs d’onde spécifiques pour éviter les brûlures ou les dommages structurels. Le choix d’un mauvais laser peut compromettre la qualité visuelle, la durabilité et la lisibilité des codes, ce qui entraîne une augmentation des rebuts, des ralentissements de la production et des coûts cachés.

Cet article fournit un guide pratique et technique permettant de sélectionner le laser le plus approprié en fonction du type de plastique utilisé, en analysant les avantages, les limites et les critères d’application de quatre technologies principales : le laser à fibre standard (FP), le laser MOPA, le laser UV et le laser vert (diode).

Pourquoi le choix du laser est crucial : plastiques et comportement de marquage

Les matières plastiques utilisées pour les interrupteurs, les disjoncteurs et les composants électroniques sont extrêmement variées. Parmi les plus courants, on trouve le PA66GF30 (polyamide renforcé de fibres de verre), l’ABS (acrylonitrile butadiène styrène), le polystyrène et le PMMA (polyméthacrylate de méthyle, utilisé pour les écrans transparents). Chacun de ces matériaux présente une réactivité spécifique à la lumière laser, qui dépend des facteurs suivants

• Longueur d’onde du laser: elle détermine la profondeur à laquelle la lumière pénètre dans le matériau et l’efficacité avec laquelle elle est absorbée.
• Durée des impulsions : les impulsions courtes et intenses génèrent des processus photochimiques (décoloration sans fusion) ; les impulsions longues provoquent des processus thermiques (carbonisation, fusion).
• Couleur du matériau: les plastiques clairs absorbent moins d’énergie ; les plastiques foncés nécessitent des paramètres plus délicats pour éviter les brûlures.
• Présence d’additifs: de nombreux plastiques sont additivés avec des substances « laser friendly » qui favorisent le contraste et la résistance.

Un laser qui fonctionne parfaitement sur du PA66GF30 peut échouer complètement sur du PMMA transparent, et vice versa. La conséquence pratique est que la technologie laser doit être choisie non seulement en fonction de la productivité souhaitée, mais aussi – et surtout – en fonction de la compatibilité matériau-processus.

Comparaison des technologies laser : fibre, MOPA, UV, vert

Laser actif à fibre optique (FP – Fixed Pulse)

Le laser à fibre standard (longueur d’onde de 1064 nm, impulsions fixes d’environ 100-200 ns) est la technologie la plus répandue et la mieux établie dans le domaine du marquage industriel. Il fonctionne bien sur les plastiques additifs tels que le PA66GF30, où il permet d’obtenir un noir profond et uniforme grâce au processus de carbonisation: l’énergie du laser chauffe localement le matériau, provoquant une réaction chimique qui produit du carbone et donc un contraste noir permanent.

Avantages : vitesse élevée, faible coût, fiabilité à long terme, idéal pour les grands volumes de production.

Limites : sur les plastiques non traités par additif ou les couleurs claires (jaune, orange), les contrastes peuvent être insuffisants ; efficacité médiocre sur le PMMA transparent ou les matériaux à forte réflectivité ; risque de brûlure sur les plastiques délicats.

Applications typiques : couvercles d’interrupteurs blancs en ABS additivé, boîtiers d’interrupteurs en PA66GF30.

Laser MOPA (Master Oscillator Power Amplifier)

Le laser MOPA conserve la longueur d’onde de la fibre (1064 nm) mais introduit un contrôle variable de la durée des impulsions, réglable entre 4 ns et 200 ns. Cette flexibilité permet d’adapter le processus de marquage au matériau spécifique : impulsions courtes et intenses pour les effets photochimiques (marquage « à froid »), impulsions longues pour les processus thermiques contrôlés.

Avantages : plus grande polyvalence (un seul laser pour plusieurs plastiques et métaux), meilleure qualité sur les plastiques difficiles (couleurs claires, matériaux sensibles à la fusion), possibilité de marquages impalpables sur les métaux (utile pour les composants mixtes).

Limites : coût plus élevé que la fibre standard (environ 20-30% de plus) ; ne résout pas le problème des matériaux qui sont totalement non réactifs à 1064 nm (PMMA, certains polystyrènes).

Applications typiques : marquage combiné du plastique et du métal sur des boîtiers complexes, des plastiques colorés ou avec des exigences esthétiques élevées (applications jour et nuit dans l’automobile, couvercles blancs à fort contraste).

Laser UV (355 nm)

Le laser UV (longueur d’onde 355 nm) est la meilleure solution pour les plastiques difficiles. La lumière UV est absorbée très efficacement par la plupart des polymères, ce qui entraîne la rupture des liaisons moléculaires sans apport significatif de chaleur (processus photochimique « à froid »). Cela permet d’éviter la fonte, la formation de mousse et le gauchissement.

Avantages : excellent contraste sur le PMMA, le polystyrène, l’ABS non additif ; aucun risque de brûlure ou d’altération de la structure ; marquage net et de haute résolution ; convient aux applications médicales ou de haute précision.

Limites : coût élevé (source laser coûteuse, maintenance plus fréquente) ; vitesse inférieure à celle de la fibre et de la MOPA ; durée de vie de la source plus courte que celle de la fibre (nécessité d’une remise à neuf après plusieurs milliers d’heures de fonctionnement).

Applications typiques : écrans transparents en PMMA pour appareils électroménagers, tiroirs intérieurs de réfrigérateurs en polystyrène, façades de machines à laver très esthétiques.

Laser à diode verte (532 nm – technologie FlyPeak / Wave)

Le laser vert (longueur d’onde 532 nm) est une technologie émergente qui représente un compromis technique et économique entre MOPA et UV. Caractérisée par des impulsions extrêmement courtes (jusqu’à 3-4 ns) et des pics de puissance très élevés, elle génère un effet photochimique intense similaire aux UV, mais à un coût inférieur (environ 30 % de moins que les UV) et avec une plus grande fiabilité dans le temps.

Avantages : excellente qualité sur les plastiques non additifs (PA, ABS, certains polystyrènes) ; contraste élevé sans carbonisation excessive ; durée de vie plus longue que les UV ; prix compétitif.

Limites : pas toujours équivalent aux UV sur des matériaux extrêmement difficiles (PMMA très transparent) ; disponibilité limitée à quelques fournisseurs (technologie moins répandue).

Applications typiques : interrupteurs et disjoncteurs dans des plastiques non additifs, couvercles colorés où le contraste est critique, applications où les UV seraient surdimensionnés.

Guide de choix : quel laser pour quel plastique ?

Focales et paramètres : optimiser la qualité et la vitesse

Outre le choix de la source laser, un aspect critique est la sélection de la longueur focale. Les longueurs focales déterminent la zone de marquage et la densité d’énergie concentrée sur le matériau. En résumé :

Focales courtes (par exemple FFL160, FFL100) : densité d’énergie élevée, idéale pour les matériaux réfractaires (laiton, PA66GF30). Excellent contraste mais zone de marquage réduite.

Longues distances focales (par exemple FFL254, FFL330) : densité d’énergie plus faible, distribution plus uniforme. Idéal pour les plastiques sensibles à la fusion (ABS, polystyrène) et les marquages sur de grandes surfaces.

Règle empirique : pour les plastiques et les métaux additifs, utilisez des distances focales courtes pour maximiser le contraste ; pour les plastiques délicats ou les grandes marques esthétiques, utilisez des distances focales longues pour éviter les brûlures.

La puissance du laser influe directement sur la productivité: passer de 20W à 30W signifie une augmentation de la vitesse d’environ 20-25% ; une puissance de 50W offre des gains supplémentaires. Pour la production industrielle (centaines/milliers de pièces par jour), l’investissement dans une puissance supérieure est rapidement rentabilisé.

Additifs et mélanges-maîtres respectueux du laser : le secret du contraste

De nombreux fabricants de matières plastiques proposent des formulations d’additifs spécifiquement destinées au marquage laser. Ces additifs améliorent considérablement la qualité du marquage en favorisant une carbonisation contrôlée ou une décoloration photochimique. Le résultat est un contraste net et permanent qui résiste à l’abrasion, aux produits chimiques et au vieillissement.

Exemple conc ret : un acteur majeur du secteur électrique européen (fabricant de disjoncteurs et d’interrupteurs différentiels) a standardisé l’utilisation de l’additif PA66GF30 pour tous ses boîtiers. Cela a permis d’obtenir des marquages QR parfaitement lisibles, même après des années d’utilisation dans des conditions de fonctionnement critiques (humidité, chaleur, vibrations), garantissant une traçabilité complète du cycle de production et une gestion efficace des rappels. Tout cela en utilisant des lasers à fibre standard de 30 W, avec des coûts d’exploitation faibles et une productivité élevée.

Conseil opérationnel : avant d’investir dans un laser UV coûteux, vérifiez auprès de votre fournisseur de matières plastiques s’il existe des formulations d’additifs compatibles avec la fibre ou la MOPA. Dans de nombreux cas, un simple changement de mélange maître peut transformer un matériau « impossible » en un matériau qui peut être facilement marqué avec des technologies peu coûteuses.

Intégration en ligne et logiciels personnalisés : automatisation et traçabilité

Dans l’industrie électronique, le marquage laser n’est pas une opération isolée mais fait partie d’une chaîne de production automatisée. Les exigences typiques sont les suivantes :

• Marquage dynamique de codes QR/Data Matrix alimentés en temps réel par des bases de données ou des superviseurs de ligne (protocoles RS232, TCP/IP, PROFINET).
• Vérification de la qualité par des systèmes de vision intégrés (classement selon la norme AIM-DPM, grade A-B requis).
• Gestion automatique du déchargement (trié/débrouillé ) en fonction du résultat de la vérification (OK/NOK).
• Logiciel personnalisé pour interfacer la machine de marquage, le système MES de l’entreprise et les systèmes de contrôle de la qualité.

La capacité à développer des logiciels personnalisés pour interfacer des protocoles industriels complexes (PROFINET, Modbus, OPC-UA) et intégrer des systèmes de vision constitue une valeur ajoutée décisive par rapport aux fournisseurs qui n’offrent que du matériel standard.

Exemple d’application réelle : dans le cadre d’une application pour un fabricant international de composants électriques, le marquage de commutateurs sur trois faces (recto + deux faces) était nécessaire, avec une gestion simultanée de trois lasers, une population dynamique de layouts basée sur le code produit lu en amont, et une vérification intégrée de la qualité avec un système de vision. Seul un logiciel hautement personnalisé a pu gérer cette complexité de manière fiable, en garantissant l’absence d’erreurs et une traçabilité complète.

Le choix du bon laser est synonyme de productivité, de qualité et d’économies.

Le marquage laser des plastiques pour les composants électroniques est un défi technique qui requiert une expertise spécifique. Il n’existe pas de solution universelle : chaque matériau, chaque couleur, chaque exigence de production nécessite une évaluation minutieuse. Choisir le mauvais laser, c’est compromettre la qualité, augmenter les déchets, ralentir la production et perdre en compétitivité.

Les technologies disponibles – FP fibre, MOPA, UV, green – offrent des réponses différentes à des problèmes différents. La fibre standard reste imbattable en termes de coût et de rapidité sur les plastiques additifs ; MOPA ajoute de la polyvalence pour les applications mixtes ou esthétiques ; le laser UV garantit des résultats de premier ordre sur les matériaux difficiles ; le laser vert représente un compromis technico-économique de plus en plus compétitif.

Outre la technologie laser, l’intégration logicielle, les systèmes de vision, l’automatisation et la personnalisation sont des facteurs essentiels pour obtenir des solutions industrielles réellement efficaces. La capacité à dialoguer avec le système MES de l’entreprise, à gérer des protocoles industriels complexes et à assurer une traçabilité complète du cycle de production fait la différence entre un simple « marqueur laser » et un système de production intelligent.
