Quand le marquage laser devient un nœud intelligent de la chaîne de production

Dans les industries électromécaniques et hydrauliques, le marquage laser n’est plus une opération autonome reléguée en fin de ligne. Les exigences de traçabilité complète, de zéro défaut et d’intégration avec les systèmes MES ont fait du marqueur laser un véritable nœud intelligent au sein des architectures de production automatisées. La question n’est plus de savoir où placer le laser, mais comment le faire communiquer efficacement avec les bancs d’essai, les systèmes de vision, les lecteurs de codes et les logiques de rebut automatisées.

Un marqueur laser moderne tel que le PowerMark de LASIT est conçu exactement pour cela : non seulement pour marquer avec précision des composants en métal et en plastique, mais aussi pour le faire dans le cadre de flux de production complexes où chaque pièce est porteuse d’une histoire numérique qui commence bien avant le marquage et se poursuit bien au-delà.

L’architecture type : du contrôle de qualité au marquage conditionnel

Prenons le cas d’un fabricant de valves hydrauliques. Le composant arrive à la station de marquage après être passé par un banc d’essai d’étanchéité pneumatique ou hydraulique. À ce stade, le système doit :

• Lecture d’un code existant (souvent un Data Matrix marqué de micropoints lors du moulage ou de l’usinage)
• Récupérer les informations associées à ce composant dans la base de données de production
• Vérifier le résultat du test qui vient d’être effectué
• Décidez de procéder au marquage laser final ou de mettre la pièce au rebut.
• Ne marquer le nouveau code (contenant les données de traçabilité complètes) que si le composant a passé tous les contrôles.
• Vérifier immédiatement la qualité du marquage dès sa réalisation grâce à un système de vision intégré
• Gérer les retouches ou les déchets à ce stade également

Ce flux apparemment complexe est désormais la norme dans les réalités de fabrication visant un OEE supérieur à 95 % et des systèmes de qualité conformes aux réglementations strictes de l’industrie. L’intégration du marqueur laser PowerMark dans ces architectures répond aux logiques de l’industrie 4.0 où chaque poste communique, décide et documente en temps réel.

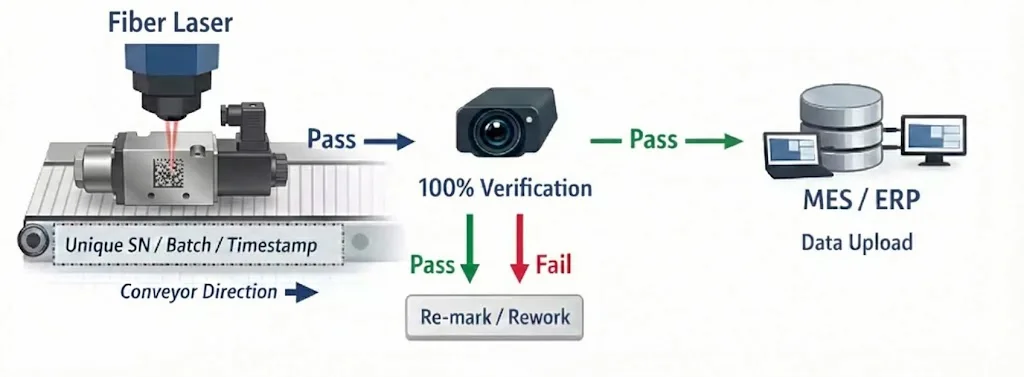

Diagramme de flux intégré

Protocoles de communication : PROFINET et l’écosystème de l’usine

Le cœur de l’intégration réside dans les protocoles de communication industrielle. Alors que certains systèmes sont encore limités à des interfaces série RS232 ou Ethernet TCP/IP standard, les lignes modernes exigent des protocoles déterministes tels que PROFINET, qui peuvent garantir des temps de réponse prévisibles et une synchronisation précise entre les différentes stations.

LASIT a développé des modules PROFINET spécifiques pour PowerMark, permettant d’intégrer le marqueur dans des réseaux gérés par des automates Siemens, Schneider Electric, Omron ou Rockwell Automation. Le laser devient ainsi un nœud du réseau industriel au même titre qu’un banc d’essai, un robot de manutention ou un système de vision, avec tous les avantages en termes de diagnostic à distance, de maintenance prédictive et de gestion centralisée.

Il convient de noter que tous les fournisseurs n’offrent pas cette capacité native : de nombreux concurrents s’appuient encore sur des passerelles de conversion ou des solutions propriétaires qui introduisent une complexité supplémentaire et des points de défaillance potentiels. Le choix d’un marqueur avec PROFINET natif représente donc un avantage concurrentiel significatif en termes de fiabilité à long terme.

Lecture des codes entrants et alimentation dynamique des mises en page

Un aspect souvent sous-estimé concerne la lecture des codes préexistants sur le composant. Dans de nombreuses productions, en particulier dans les industries automobile et hydraulique, les pièces arrivent à la station de marquage laser déjà équipées d’un identifiant temporaire ou partiel, marqué précédemment avec des systèmes de micro-percussion, de jet d’encre ou même de laser à l’état brut.

Le système intégré doit pouvoir

• Reconnaissance optique de ce code au moyen d’un lecteur ou d’un système de vision spécifique
• Décodez-le correctement (Data Matrix, QR Code, code alphanumérique OCR)
• Interroger la base de données de production pour récupérer les informations associées
• Remplir dynamiquement le plan de marquage laser avec des données mises à jour
• Traitement des exceptions (code illisible, composant non trouvé dans la base de données, données incomplètes)

LASIT intègre dans ses systèmes les lecteurs industriels de Cognex et les solutions de DALSA, avec un logiciel propriétaire capable de gérer ces logiques de rappel automatique. L’avantage pour le fabricant est la garantie de la continuité de la traçabilité tout au long de la chaîne de production, sans interruptions ni reprises manuelles qui introduisent un risque d’erreur humaine.

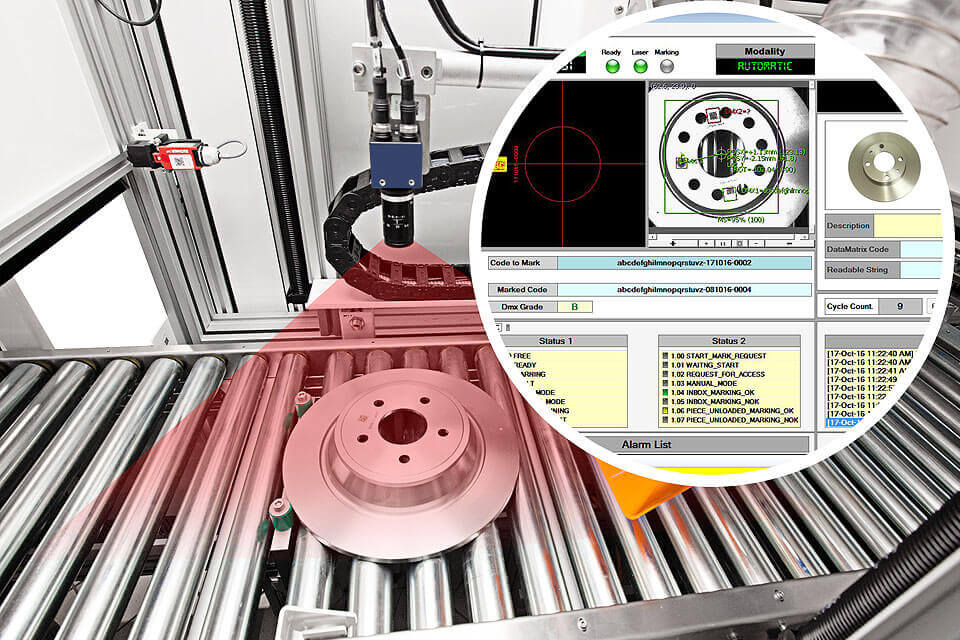

Systèmes de vision pour le contrôle de la qualité du post-marquage

Le marquage d’un Data Matrix entièrement conforme à l’AIM DPM (ISO/IEC 15415) n’est pas une option, c’est une exigence. De nombreuses entreprises des secteurs de l’automobile et de l’aérospatiale exigent explicitement que les codes marqués atteignent les degrés de lisibilité A ou B, qu’ils soient documentés et archivés pour chaque composant individuel.

C’est pourquoi l’intégration d’un système de vision pour le classement automatique n’est pas un accessoire mais une partie intégrante de l’architecture. LASIT propose deux solutions principales :

• Systèmes latéraux avec caméra industrielle: large champ de vision (typiquement 90x60mm), polyvalence dans le cadrage, peut également être utilisé pour l’autocentrage du composant avant le marquage.
• Systèmes TTL (Through The Lens): intégrés directement dans la tête de lecture, plus compacts mais avec un champ de vision réduit (environ 20x16mm), idéaux pour l’intégration de PowerMark lorsque l’espace est critique.

Le système de vision ne se contente pas de « lire » le code, mais évalue des paramètres spécifiques tels que le contraste des cellules, la présence de défauts et la décodabilité selon les normes AIM, en attribuant une note finale. Si la note est inférieure au minimum acceptable, le système peut automatiquement.. :

• Effacer le marquage défectueux et répéter l’opération avec les paramètres corrects
• Déviation de la pièce vers un poste de reprise
• Signaler l’anomalie au système MES en vue d’une analyse statistique.

Cette capacité à boucler la boucle de la qualité en temps réel représente un saut qualitatif par rapport aux systèmes où le contrôle s’effectue hors ligne, ce qui entraîne l’accumulation de composants non conformes et la nécessité de procéder à des retouches massives.

Gestion des déchets et logique OK/NOK

L’intégration complète comprend également la manipulation physique des composants non conformes. Dans les lignes automatisées, cela se traduit par :

• Systèmes de dérivation pneumatiques ou électromécaniques vers les poubelles
• Reprise automatique en cas de défauts récupérables (par exemple, marquage répété avec des paramètres différents)
• Séparation des éléments NOK en vue d’une analyse ultérieure
• Traçabilité complète des déchets (quand ils sont produits, pourquoi, quels sont les paramètres du processus)

Le logiciel LASIT permet de configurer des procédures spécifiques pour chaque type de défaut. Par exemple, si le problème est un marquage C au lieu du marquage A/B requis, le système peut automatiquement tenter de nettoyer la zone au laser et de refaire le marquage. En revanche, si le problème concerne un composant entrant déjà défectueux (identifié par le banc d’essai), le laser ne marque tout simplement pas et la pièce est directement envoyée à la ferraille.

Cette intelligence décisionnelle distribuée réduit considérablement les interventions manuelles et garantit la cohérence du traitement des non-conformités, un élément essentiel dans les environnements certifiés ISO 9001 ou IATF 16949.

Mode autonome : lorsque le PC n’est pas nécessaire

Pour certaines applications critiques, notamment dans les environnements où la présence d’un PC industriel représente un point de défaillance potentiel ou lorsque les conditions environnementales sont particulièrement difficiles, LASIT propose le mode autonome pour PowerMark.

Dans cette configuration, le marqueur fonctionne sans PC dédié, recevant des commandes directement de l’automate de la ligne via les protocoles RS232 ou TCP/IP. Les fichiers de marquage sont préchargés en mémoire et appelés par de simples codes numériques ou des chaînes de texte. Le mode autonome présente évidemment certaines limites :

• Les mises en page ne peuvent pas être modifiées en temps réel sans être rechargées.
• Le diagnostic et l’affichage de l’état nécessitent des interfaces spécifiques
• Certaines fonctions avancées (telles que l’étalonnage TTL) peuvent ne pas être disponibles.

Cependant, pour les applications répétitives avec une variabilité limitée, ce mode offre une robustesse et une simplicité supérieures, réduisant les coûts de maintenance et augmentant le MTBF (Mean Time Between Failures) de l’ensemble du système.

Cas d’application : exemples concrets sur le terrain

Dans le monde de l’hydraulique, un grand fabricant européen de valves proportionnelles a mis en place un système intégré LASIT avec des résultats mesurables : réduction des taux de rejet pour erreurs de marquage de 2,3% à 0,4%, élimination complète des erreurs d’association entre le composant et le code marqué, et temps de cycle global réduit de 18% grâce à l’élimination des vérifications manuelles. Le système comprend la lecture du code brut entrant, un banc d’essai de fuite à 350 barres, le marquage laser conditionnel et le classement automatique, avec la gestion de plus de 120 variantes de produits sur une seule ligne.

Dans le secteur électromécanique, un important fabricant de disjoncteurs a opté pour une solution laser vert (technologie ONDA/FlyPeak) pour le marquage de plastiques techniques PA66, intégrée dans une ligne où chaque composant est testé électriquement avant le marquage final. Le principal défi était de garantir des marquages lisibles sur des plastiques colorés (blanc, gris clair, orange) tout en maintenant des temps de cycle inférieurs à 6 secondes. Le système intégré a permis d’obtenir des niveaux de marquage A/B stables dans 99,2 % des cas, avec une traçabilité documentée sur plus de 3 millions de composants marqués au cours de la première année d’exploitation.

Logiciels personnalisés : la véritable valeur ajoutée

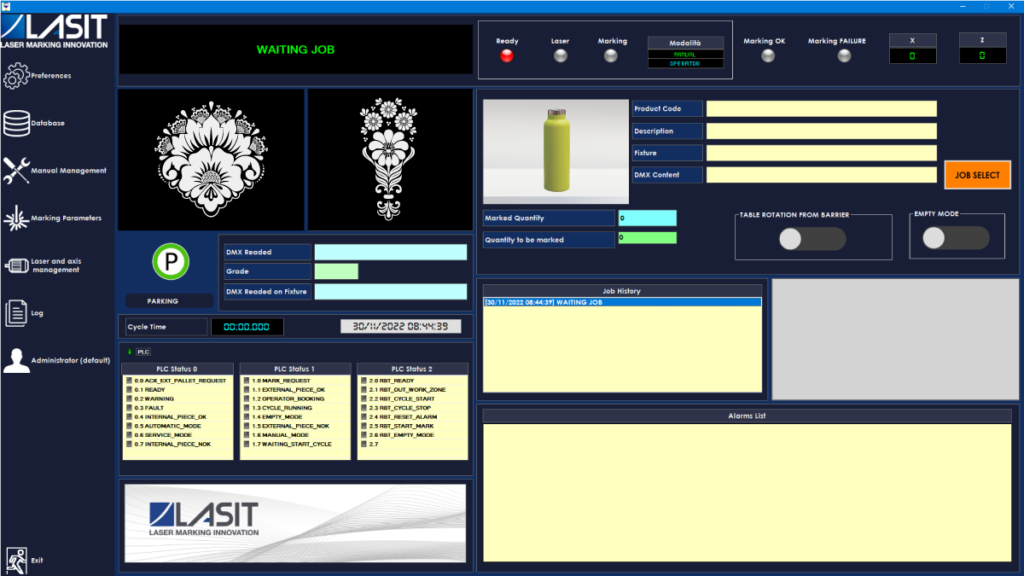

Il est important de souligner que le matériel, aussi sophistiqué soit-il, n’est qu’une partie de la solution. Le véritable facteur de différenciation réside dans la capacité à développer des logiciels personnalisés qui gèrent la logique spécifique de chaque client.

LASIT dispose d’une équipe interne d’ingénieurs logiciels spécialisés dans le développement d’interfaces personnalisées entre le système FlyCAD (logiciel de marquage propriétaire) et les bases de données de l’entreprise, MES, ERP. Cela signifie que chaque installation peut être optimisée en fonction des besoins réels du client, sans compromis ni solutions de contournement qui introduisent des inefficacités.

La personnalisation peut concerner :

• Interfaces graphiques spécifiques aux opérateurs de ligne
• Logique de remplissage automatique des champs variables
• Gestion des tableaux de bord pour la sélection de la mise en page
• Rapports automatiques sur les volumes de production, les rejets, les temps de cycle
• Intégration avec les systèmes de maintenance prédictive

Ce niveau de personnalisation du logiciel est souvent ce qui fait la différence entre un système qui « fonctionne » et un système qui « excelle », permettant au client d’obtenir un retour sur investissement dans un délai beaucoup plus court qu’avec des solutions standard non optimisées.

Vers une intégration totale : perspectives d’avenir

L’évolution des systèmes intégrés de marquage laser va dans le sens d’une autonomie décisionnelle et de capacités d’auto-optimisation de plus en plus grandes. Les technologies émergentes sont les suivantes

• Algorithmes d’apprentissage automatique pour l’optimisation des paramètres de marquage en fonction du matériau et des conditions environnementales
• Maintenance prédictive basée sur l’analyse des données opérationnelles (vibrations, température, qualité du faisceau)
• Intégration avec des systèmes de vision 3D pour la manipulation de composants à géométrie complexe
• Connectivité IIoT pour la surveillance et le diagnostic à distance depuis le cloud.

LASIT développe déjà certaines de ces fonctionnalités, les premiers essais sur le terrain démontrant un potentiel significatif de réduction des déchets et d’augmentation de l’efficacité globale. L’objectif est de faire du marqueur laser non plus un simple exécutant de commandes, mais un partenaire intelligent dans le processus de production, capable de s’adapter, d’apprendre et d’améliorer continuellement ses performances.
