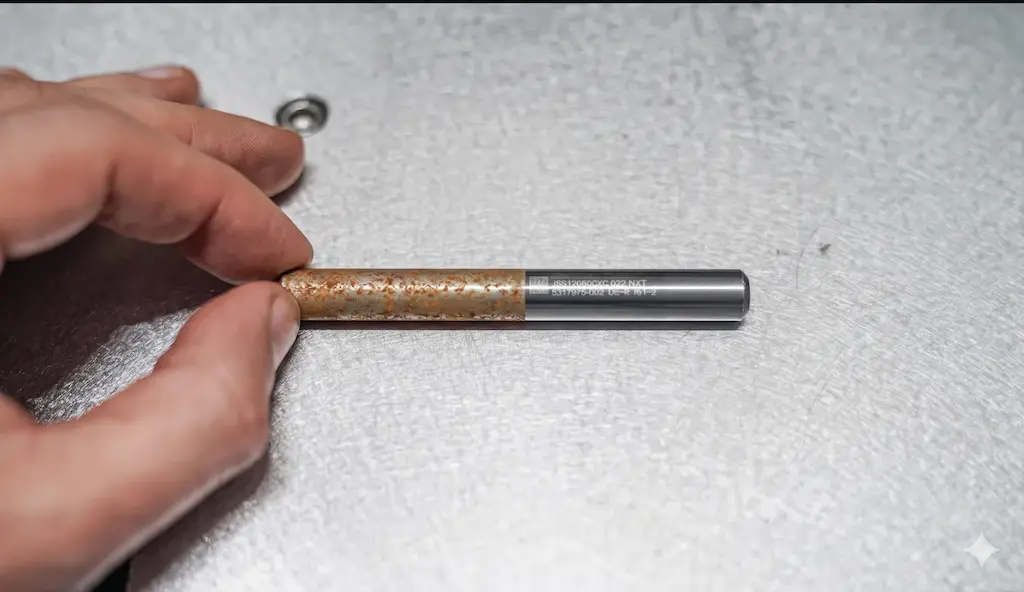

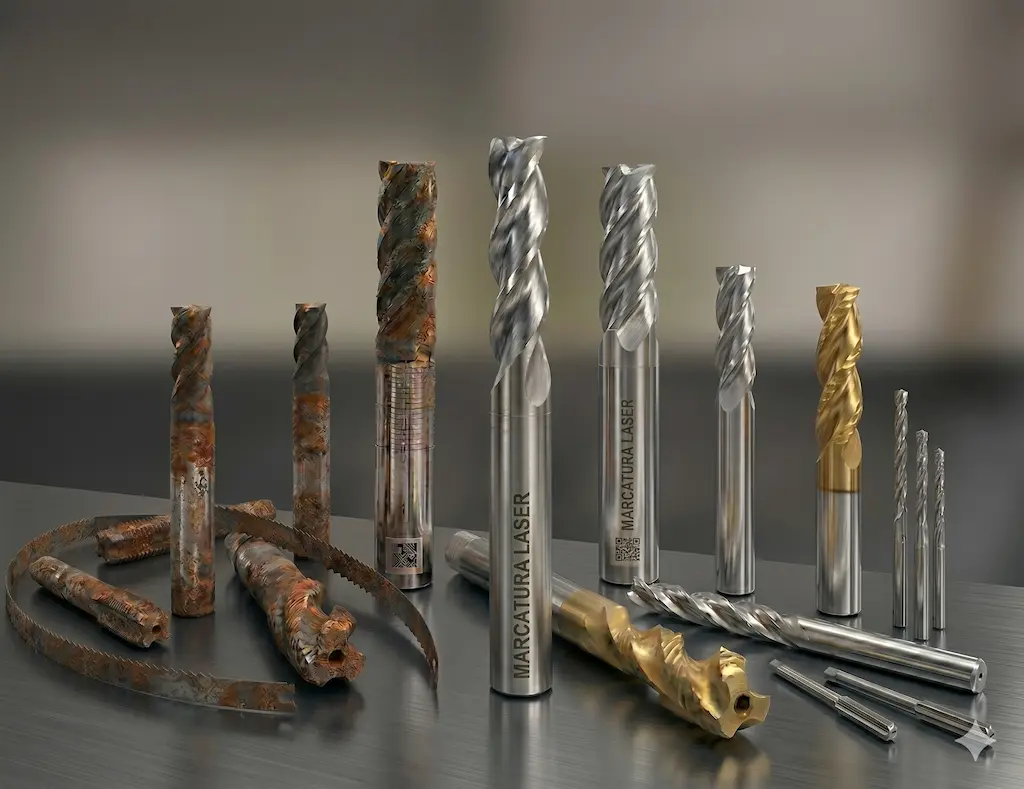

La rouille sur les outils de coupe n’est pas seulement un problème esthétique : elle compromet les performances, la précision dimensionnelle et la durée de vie. Dans les ateliers d’usinage, la corrosion des lames, des fraises et des outils de précision peut entraîner des rejets de production, des retouches coûteuses et des temps d’arrêt imprévus.
Les méthodes traditionnelles – acides, abrasifs, sablage – présentent des limites évidentes : enlèvement incontrôlé du matériau de base, altération de la rugosité de la surface, résidus chimiques nécessitant une neutralisation. Pour les outils de précision où chaque micron compte, ces approches deviennent inadéquates.
Le nettoyage au laser offre une alternative physique : l’élimination sélective des oxydes ferreux tout en conservant le substrat métallique intact. Le processus exploite l’absorption différentielle du rayonnement laser entre la rouille et l’acier, ce qui permet une décontamination contrôlée sans contact mécanique.
Le mécanisme physique de l’élimination au laser
Le nettoyage au laser fonctionne selon le principe de l’absorption sélective de l’énergie. Les oxydes ferreux qui composent la rouille absorbent le rayonnement laser plus efficacement que l’acier du substrat, ce qui génère un échauffement rapide et localisé.
Lorsque la température des oxydes dépasse le seuil d’ablation – typiquement 2 000 à 3 000 °C pour des impulsions de l’ordre de la nanoseconde – le matériau contaminant se sublime instantanément, passant directement de l’état solide à l’état gazeux. L’acier sous-jacent, dont le coefficient d’absorption est inférieur de 40 à 60 %, reste en dessous du seuil thermique critique.
Les lasers à fibre pulsés fonctionnent généralement à 1064 nm, la longueur d’onde optimale pour l’interaction avec les oxydes ferreux. La durée des impulsions est cruciale : les impulsions trop longues (>1 microseconde) provoquent une diffusion thermique dans le substrat, tandis que les impulsions trop courtes nécessitent des puissances de crête élevées, ce qui augmente la complexité du système.
La fluence énergétique – énergie par unité de surface – détermine l’efficacité du processus. Pour la rouille légère, 2 à 5 J/cm² suffisent, tandis que l’oxydation profonde nécessite jusqu’à 15 à 20 J/cm² répartis sur plusieurs passages. Le contrôle précis de ce paramètre distingue un système industriel d’applications expérimentales.
L’effet thermique est extrêmement localisé : la zone affectée thermiquement (HAZ) est limitée à une profondeur de 10 à 50 micromètres, ce qui préserve les propriétés métallurgiques de l’outil, même sur les aciers traités thermiquement.
Paramètres de fonctionnement et configurations du système
L’efficacité du nettoyage au laser dépend de l’optimisation de paramètres interdépendants qui doivent être calibrés en fonction du type de contamination et du substrat.
La puissance moyenne du laser détermine la productivité du processus. Les systèmes de 100 à 200 W permettent de traiter de petits outils dont la surface est rouillée, tandis que les applications industrielles sur de grands composants nécessitent une puissance de 500 à 1 000 W. Cependant, augmenter la puissance sans calibrer les autres paramètres peut entraîner une surchauffe locale et endommager le substrat.
La fréquence de répétition des impulsions contrôle le chevauchement de l’énergie. Les fréquences élevées (50-100 kHz) accélèrent l’enlèvement mais augmentent l’accumulation thermique, ce qui nécessite des vitesses de balayage proportionnellement plus élevées. Pour les outils en acier fortement allié, des fréquences plus basses (20-30 kHz) offrent un meilleur contrôle thermique.
Le diamètre du faisceau et la vitesse de balayage déterminent le temps d’interaction par unité de surface. Un faisceau de 0,5-2 mm avec une vitesse de 1000-3000 mm/min est un compromis efficace entre la résolution et la productivité pour la plupart des applications.
Le chevauchement entre les passes – généralement de 20 à 40 % – garantit l’uniformité du traitement, en évitant les zones non traitées. Les chevauchements excessifs augmentent le risque de surchauffe, tandis que les valeurs insuffisantes laissent des résidus d’oxydation.
Les systèmes avancés intègrent un contrôle de la température en temps réel par pyrométrie optique, ce qui permet d’arrêter automatiquement le processus lorsque le substrat atteint des températures critiques. Cette fonctionnalité est essentielle pour les outils comportant des revêtements PVD ou des traitements de surface.
Gérer les défis opérationnels courants
La mise en œuvre du nettoyage au laser présente des défis techniques spécifiques qui nécessitent une approche méthodique et une expertise en matière d’application pour être résolus efficacement.
La géométrie complexe de l’outil – rainures, arêtes de coupe, surfaces incurvées – nécessite l’optimisation de l’angle du faisceau. Des incidences supérieures à 30° par rapport à la normale réduisent l’efficacité du processus, ce qui nécessite des systèmes de manipulation multi-axes pour garantir un angle optimal sur toutes les surfaces à traiter.
Les accumulations de matières organiques mélangées à l’oxydation (huiles, graisses, résidus d’usinage) présentent un comportement thermique différent de celui de la rouille seule. La procédure optimale implique un nettoyage préalable à l’aide de solvants, suivi de paramètres laser calibrés pour une contamination mixte : une faible puissance et des passages multiples évitent la carbonisation des résidus organiques.
La gestion thermique reste essentielle pour les outils soumis à des traitements de surface. Les revêtements CVD ou PVD ont des seuils d’endommagement thermique inférieurs à ceux du substrat. La surveillance de la température de surface par des caméras thermiques intégrées permet un contrôle en temps réel, en arrêtant automatiquement le processus avant qu’un dommage ne se produise.
Pour les outils en acier rapide (HSS) ou en carbures cémentés, la microstructure complexe nécessite des paramètres spécifiques. La présence de carbures répartis dans la matrice métallique modifie l’absorption locale du laser, ce qui nécessite un étalonnage empirique pour chaque famille de matériaux.
Le contrôle de qualité après traitement doit vérifier non seulement l’efficacité de l’enlèvement, mais aussi l’intégrité de la surface. Les techniques de rugosimétrie optique confirment que la rugosité Ra reste conforme aux spécifications d’origine, avec des variations généralement inférieures à 10 % par rapport aux valeurs de prétraitement.
Comparaison avec d’autres technologies de nettoyage
Une analyse comparative avec des méthodes établies met en évidence les avantages et les limites du nettoyage au laser dans le contexte industriel spécifique des outils de coupe.
Le sablage offre une vitesse élevée sur de grandes surfaces mais présente des inconvénients majeurs : enlèvement incontrôlé du matériau de base (5-50 micromètres), altération de la rugosité de la surface, nécessité de protéger les zones sensibles. Pour les outils de précision, ces limitations sont souvent inacceptables.
Les bains chimiques (acides, solutions alcalines) assurent une pénétration complète dans les géométries complexes mais nécessitent une neutralisation, génèrent des déchets liquides classifiés et ont des temps de traitement longs (heures contre minutes pour le laser). L’enlèvement de matière, bien que limité, n’est pas sélectif.
Le nettoyage par ultrasons est excellent pour la contamination organique, mais il est inefficace pour l’oxydation établie. Combiné à des solutions chimiques, il améliore les performances mais continue à poser des problèmes d’élimination des déchets.
Le brossage mécanique à l’aide de brosses métalliques ou abrasives permet un contrôle opérationnel direct, mais modifie inévitablement la géométrie de la surface. Sur les arêtes de coupe tranchantes, même les brosses en laiton peuvent compromettre l’efficacité de la coupe.
Le nettoyage laser se positionne comme une solution sélective : l’investissement initial plus élevé est compensé par des coûts d’exploitation réduits, l’absence de consommables, l’élimination des déchets spéciaux et l’optimisation des temps de traitement. Pour les outils de grande valeur ou les séries de production avec des exigences de nettoyage strictes, le coût total de possession est déjà compétitif à moyen terme.
Intégration dans les processus de production existants
La mise en œuvre industrielle du nettoyage au laser nécessite une évaluation systémique qui tient compte des flux de production, des compétences opérationnelles et de l’intégration dans les systèmes de qualité existants.
Les systèmes autonomes constituent le point d’entrée le plus courant : il s’agit de stations dédiées où des opérateurs formés gèrent les cycles de nettoyage des lots d’outils. Cette configuration offre une flexibilité opérationnelle et permet d’accumuler de l’expérience sans affecter les processus critiques.
L’intégration robotique devient avantageuse pour les grands volumes et les géométries récurrentes. Des systèmes tels que notre PowerClean intègrent la vision industrielle pour la reconnaissance automatique des zones à usiner et l’optimisation des paramètres par type d’outil.
Le mouvement multiaxial est essentiel pour les outils complexes. Les systèmes à 6 axes permettent une orientation optimale du faisceau par rapport à la surface, maximisant ainsi l’efficacité et l’uniformité du traitement, même sur des géométries tridimensionnelles complexes.
Le contrôle de qualité intégré utilisant des systèmes optiques en ligne vérifie l’achèvement du nettoyage sans intervention de l’opérateur. Des algorithmes de traitement d’images identifient les résidus d’oxydation et déclenchent automatiquement des cycles de finition localisés.
La traçabilité des processus permet de saisir les paramètres de fonctionnement de chaque outil manipulé, créant ainsi des bases de données historiques qui permettent une optimisation continue et une corrélation entre les paramètres et les résultats. Cette documentation est particulièrement utile pour les outils critiques ou les applications certifiées.
Perspectives de développement et de mise en œuvre
Le nettoyage au laser des outils de coupe est une technologie mature qui présente une marge d’amélioration importante pour les futures applications industrielles.
Le développement d’algorithmes adaptatifs qui modifient automatiquement les paramètres du laser en fonction du retour d’information thermique et optique en temps réel permettra un traitement entièrement automatisé, même sur des outils à géométrie variable ou dont l’état d’oxydation n’est pas uniforme.
L’intégration avec les systèmes MES permettra de programmer automatiquement la maintenance des outils en fonction des données d’utilisation des machines, ce qui optimisera la productivité globale et réduira les temps d’arrêt imprévus.
Le nettoyage laser ne remplace pas totalement les méthodes traditionnelles, mais se positionne comme une technologie complémentaire pour les applications où la précision, la sélectivité et la qualité de surface sont prioritaires par rapport au coût par pièce traitée.
