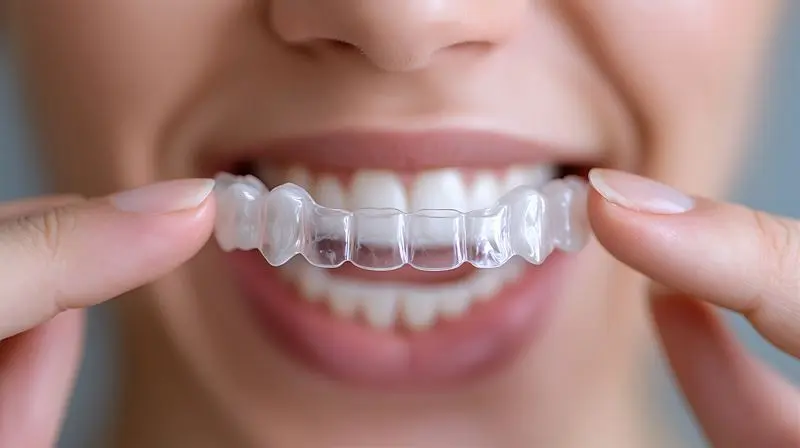

Le marché mondial des aligneurs transparents a connu une croissance annuelle moyenne de plus de 18 % au cours des cinq dernières années, avec des projections estimant un volume de plus de 14 milliards de dollars d’ici 2030. Derrière cette expansion se cache un défi de fabrication dont les responsables de production sont bien conscients : chaque aligneur est un dispositif médical sur mesure, destiné à un patient spécifique et à une étape spécifique du traitement, ce qui fait de la traçabilité individuelle non pas une option, mais une exigence de conformité.
Le MDR 2017/745 en Europe et le 21 CFR Part 820 de la FDA aux États-Unis exigent des fabricants de dispositifs médicaux de classe II qu’ils adoptent des systèmes d’identification unique des dispositifs (UDI) vérifiables tout au long de la chaîne d’approvisionnement. L’application d’un code d’identification sur un composant fin, transparent, incurvé et sensible à la température, tel qu’un aligneur en PETG ou en polyuréthane thermoplastique, exclut les technologies de marquage par contact et les systèmes à jet d’encre dont l’adhérence et la durabilité sont incertaines. Le laser UV, avec sa capacité à induire des changements chimiques localisés sans générer de chaleur macroscopique, est aujourd’hui la réponse technologique la plus fiable à ce besoin.
Pourquoi les lasers UV sont-ils idéaux pour les gouttières transparentes ?
Le choix du laser UV – typiquement à une longueur d’onde de 355 nm – pour le marquage des aligneurs transparents n’est pas arbitraire : il découle d’une combinaison de propriétés optiques, photochimiques et thermiques qu’aucune autre source laser n’offre de manière comparable sur ce substrat spécifique.
La première raison est l’absorption sélective des photons. Les polymères thermoplastiques transparents absorbent le rayonnement UV beaucoup plus efficacement que le proche infrarouge (1064 nm des lasers Nd:YAG ou à fibre) ou le vert (532 nm). Cette absorption plus élevée permet de déposer suffisamment d’énergie pour déclencher la photodégradation des chaînes de polymères dans une couche superficielle de quelques micromètres de profondeur seulement, sans que le rayonnement résiduel se propage dans l’épaisseur du matériau et provoque des dommages structurels internes.
La deuxième raison est le très faible apport de chaleur. Le mécanisme dominant du laser UV est photochimique et non photothermique : les photons à haute énergie rompent directement les liaisons chimiques (ablation froide) au lieu de se transformer en chaleur. Le résultat pratique est que la zone thermiquement altérée (HAZ) reste inférieure à 5 μm, ce qui élimine la formation de micro-fractures, de déformations locales ou de variations de couleur importantes qui compromettraient à la fois la fonction orthoptique de l’aligneur et son acceptabilité esthétique pour le patient.
Le troisième facteur est la taille du spot focalisé. Les systèmes UV 355 nm fonctionnent avec des diamètres de spot compris entre 20 et 50 μm, ce qui permet d’obtenir une résolution de marquage suffisante pour des codes Data Matrix de 2×2 mm avec des cellules de 100 μm, qui peuvent être lus par des scanners industriels standard avec une fiabilité de plus de 99,5 %. Cette résolution est inaccessible aux systèmes laser à fibre fonctionnant à 1064 nm, dont le spot minimum typique est d’environ 25-30 μm, mais avec des effets thermiques incompatibles avec les polymères minces.
Défis techniques : entre transparence, géométrie et fragilité thermique
Quiconque a tenté d’adapter un système de marquage laser standard à la production d’aligneurs s’est heurté à un certain nombre de problèmes critiques qui ne découlent pas des spécifications techniques du laser, mais de l’interaction entre le faisceau et le matériau dans des conditions de production réelles.
Le risque de micro-fractures et la fenêtre de traitement
Le PETG et le TPU utilisés dans la production des aligneurs ont une température de transition vitreuse (Tg) comprise entre 65 et 85°C. Même un apport limité de chaleur peut générer des gradients de température localisés suffisants pour déclencher des micro-contraintes dans le réseau de polymères. Dans les applications où la pièce est ensuite thermoformée ou soumise à des cycles de stérilisation, ces micro-fractures se propagent et peuvent compromettre l’intégrité mécanique de l’aligneur. La fenêtre de traitement acceptable est donc étroite: pics de fluence généralement compris entre 0,5 et 2 J/cm², fréquence de répétition comprise entre 20 et 80 kHz, vitesse de balayage comprise entre 500 et 2000 mm/s en fonction de l’épaisseur du matériau.
Maintien de la transparence et des marques secondaires
Une erreur fréquente lors de la configuration est la tendance à régler les paramètres de manière trop agressive pour obtenir un contraste visible. Sur les matériaux transparents, le marquage par laser UV produit un contraste grâce à un changement localisé de l’indice de réfraction et à une micro-opacification de la surface, et non par carbonisation comme sur les polymères sombres. Si la fluence dépasse le seuil critique, des marques dites secondaires se forment : des halos d’opacité diffuse autour de la zone marquée qui altèrent la transparence globale du dispositif, réduisant l’acceptabilité esthétique et pouvant générer des non-conformités lors du contrôle de la qualité.
La complexité de la fixation sur des géométries tridimensionnelles
Un aligneur n’est pas plan : c’est une structure tridimensionnelle avec des surfaces de courbure variable, des épaisseurs inégales (0,4-1,5 mm selon le stade du traitement) et des géométries qui dépendent de l’anatomie de chaque patient. La profondeur de champ d’un système UV focalisé est généralement de ±0,2 mm: en dehors de cette plage, la taille du spot augmente et la densité d’énergie tombe en dessous du seuil de marquage. La conception des gabarits de positionnement devient donc aussi critique que la sélection des paramètres du laser, ce qui nécessite des fixations personnalisées ou des systèmes de mise au point automatique avec retour d’information.
Le processus de mise en œuvre : de la qualification à la production
La mise en production du marquage UV des aligneurs n’est pas une activité prête à l’emploi. Elle nécessite un processus structuré qui passe par au moins six étapes distinctes, chacune d’entre elles étant assortie de documents précis à fournir pour assurer la conformité au MDR/FDA.
| 1.Définition des exigences de marquage Identifiez le code UDI requis (GS1, HIBCC ou ICCBBA), le niveau de lecture (DL, PI), la surface d’application disponible, les exigences de lisibilité après stérilisation et après utilisation. Définissez le contenu variable (identifiant du patient, lot, étape de traitement) et le contenu statique (code du fabricant). |
| 2. essai de matériaux spécifiques Exécutez une matrice DOE (plan d’expériences) en faisant varier la fluence, le taux de répétition, la vitesse de balayage et le nombre de passages. Évaluez le contraste, la ZHA, l’absence de marques secondaires, la tenue après thermoformage et la lisibilité à l’aide d’un scanner conforme aux normes ISO/CEI 15415 et 15416. Le seuil minimal d’acceptabilité est généralement la qualité B (ISO/CEI 15415) pour les scanners industriels et la qualité C pour la traçabilité interne. |
| 3.Développement et verrouillage des paramètres Cristallisez les paramètres optimaux dans une recette versionnée du système. Documentez les tolérances du processus (+/-10% sur la fluence, +/-5% sur la vitesse) et les limites d’alarme. La recette doit inclure des paramètres de mise au point en fonction de la géométrie de l’aligneur. |
| 4.Conception des gabarits de positionnement Concevez des gabarits spécifiques pour chaque type d’aligneur (supérieur/inférieur, étape 1-40+). Les gabarits doivent garantir un positionnement répétable avec une tolérance ≤ 0,1 mm sur la position XY et ≤ 0,05 mm sur la dimension Z (profondeur de champ). Matériaux typiques : aluminium anodisé ou PEEK pour la résistance aux UV-C ou au nettoyage plasma. |
| 5.Intégration des données patient/lot Connectez le système laser au MES ou au système de gestion des commandes de l’orthodontiste pour remplir automatiquement les champs variables. Le format d’échange standard est XML ou HL7 FHIR pour l’intégration avec le logiciel clinique. Mettre en œuvre un mécanisme de vérification du pré-marquage (lecture du code généré avant la libération) avec rejet automatique en cas de non-concordance. |
| 6.IQ/OQ/PQ Validation Effectuez les trois validations requises par la partie 820 du 21 CFR et la norme ISO 13485 : qualification de l’installation, qualification opérationnelle. |
| Paramètres de fonctionnement typiques – Marquage UV aligneurs transparents | |
| Longueur d’onde du laser | 355 nm (UV DPSS ou fibre UV) |
| Puissance de travail moyenne | 0,5 – 3 W (en fonction du matériau) |
| Fréquence de répétition | 20 – 80 kHz |
| Vitesse de balayage | 500 – 2 000 mm/s |
| Taille du spot focalisé | 20 – 50 μm |
| Profondeur de champ (DoF) | ± 0,2 mm |
| HAZ typique | < 5 μm |
| Code type | Data Matrix 2×2 mm, cellule de 100 μm |
| Lisibilité de la cible (ISO 15415) | ≥ Grade B |
| Temps de cycle par marquage | < 2 s pour un seul aligneur |
Automatisation et intégration en ligne : de la cellule fermée au flux monobloc
Le véritable défi pour les grands fabricants d’aligneurs – qui traitent des volumes de l’ordre de centaines de milliers d’unités par mois – n’est pas le marquage de l’aligneur individuel, mais l’intégration du processus dans une chaîne de production à haute cadence, avec une qualité constante et sans retouches.
Cellules de marquage des îlots fermés
La configuration la plus populaire pour une production moyenne à élevée est la cellule laser à îlot fermé: un système compact avec scanner galvanométrique, source UV intégrée, système d’extraction des fumées et unité de fixation automatique ou semi-automatique des aligneurs. L’opérateur insère un plateau d’aligneurs commandés (généralement de 8 à 24 pièces par plateau), la cellule reconnaît la disposition grâce à un système de vision 2D, marque chaque aligneur à la position désignée et libère le plateau. Le débit typique est de 600 à 1200 aligneurs/heure avec un taux de non-conformité inférieur à 0,1% sur des systèmes optimisés.
Intégration d’un flux monobloc dans une ligne de thermoformage
Pour les installations les plus avancées, le marquage UV est intégré directement dans la ligne de thermoformage: l’aligneur est marqué immédiatement après le rognage, encore attaché au support de positionnement, avant l’emballage. Cette approche élimine un poste de manutention dédié, réduit le WIP (Work in Process) et garantit la traçabilité de chaque aligneur à partir du moment où la production est terminée. Le principal défi consiste à synchroniser le temps du cycle de marquage (< 2 s) avec la cadence de la thermoformeuse, qui peut varier entre 8 et 30 s par pièce selon le modèle.
Contrôle de qualité avec vision et OCR
Aucun système de marquage industriel des dispositifs médicaux n’est complet sans une boucle de vérification automatique intégrée . Pour les aligneurs, la norme de facto est une caméra industrielle placée en aval du scanner laser qui : (1) lit le code Data Matrix marqué et vérifie sa correspondance avec les données attendues ; (2) mesure la qualité du code selon la norme ISO/IEC 15415 (contraste, taille des cellules, déformation géométrique) ; (3) détecte la présence d’éventuelles marques secondaires ou d’altérations de la transparence en dehors de la zone de marquage. En cas d’anomalie, la pièce est déviée vers une ligne de rejet et les données de l’événement sont enregistrées dans le système MES avec des horodatages et une image du défaut – une documentation essentielle pour le dossier de validation et pour la réponse aux plaintes après la mise sur le marché.
Dans ce contexte, LASIT a développé des solutions intégrées qui combinent des sources UV de troisième génération avec des systèmes de vision à résolution submillimétrique, permettant aux fabricants tels que les laboratoires dentaires industriels et les équipementiers d’aligneurs d’atteindre des taux d’efficacité opérationnelle supérieurs à 95 % sur la station de marquage, avec des temps de changement inférieurs à 10 minutes grâce au changement automatique de recette laser et à la reconnaissance optique des plateaux.
Conclusion : le marquage UV, facteur de conformité et de compétitivité
Le marquage laser UV des aligneurs transparents se situe à l’intersection d’exigences réglementaires strictes, de défis spécifiques liés aux matériaux et de demandes de production en croissance rapide. Le choix de la bonne technologie – longueur d’onde de 355 nm, processus photochimique à faible HAZ, système de vérification intégré – n’est pas une question de préférence technologique, mais une exigence fonctionnelle pour quiconque souhaite opérer en conformité avec les normes MDR, FDA 21 CFR Part 820 et ISO 13485.
Le chemin qui mène du premier essai de matériau à la production validée requiert une expertise en matière d’application, et pas seulement du matériel : connaissance des mécanismes d’interaction laser-polymère, capacité à concevoir un processus reproductible, expérience de l’intégration avec les systèmes de gestion des données cliniques. Ceux qui s’engagent sur cette voie avec un fournisseur disposant d’un laboratoire d’application, de capacités d’essai documentées et d’un soutien dans la phase de validation raccourcissent considérablement le délai de mise sur le marché et réduisent le risque de non-conformité.
