Dans le domaine du marquage laser des matières plastiques, le choix de la technologie laser appropriée peut faire la différence entre un résultat médiocre et un résultat excellent. Dans le paysage industriel actuel, les lasers UV (ultraviolets) se sont imposés comme la solution techniquement la plus performante pour le traitement des matières plastiques, grâce à des caractéristiques physiques qui les rendent particulièrement aptes à interagir avec les polymères. Pour comprendre les raisons de cette supériorité technique, il faut approfondir les mécanismes d’interaction laser-matériau et les spécificités d’application qui caractérisent les différents secteurs.
Le principe physique : pourquoi la longueur d’onde fait-elle une différence ?

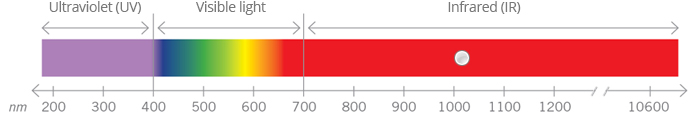

Le marquage laser fonctionne grâce à l’interaction entre le rayonnement électromagnétique et le matériau cible. Dans le cas des matières plastiques, le comportement du matériau dépend fortement de la longueur d’onde du laser utilisé. Les lasers UV fonctionnent généralement à 355 nanomètres, une longueur d’onde nettement plus courte que celle des lasers à fibre (1064 nm) ou des lasers verts (532 nm). Cette différence apparemment numérique cache de profondes implications physiques.
Les molécules des polymères plastiques possèdent des liaisons chimiques qui absorbent l’énergie de manière sélective en fonction de la fréquence du rayonnement incident. La longueur d’onde UV correspond à des photons suffisamment énergétiques pour rompre directement les liaisons moléculaires des polymères, déclenchant ce que l’on appelle le processus d’ablation photochimique. Contrairement aux lasers infrarouges, qui agissent principalement par effet thermique (ablation photothermique), les lasers UV fonctionnent selon un mécanisme « froid » : l’énergie des photons est absorbée directement par la liaison chimique, ce qui provoque sa rupture sans générer d’échauffement local significatif.
Ce processus d’ablation « à froid » se traduit par des avantages concrets et mesurables. Les plastiques, en tant que matériaux thermoplastiques, ont tendance à fondre, à se déformer ou à se carboniser lorsqu’ils sont soumis à une chaleur excessive. Avec les lasers UV, le risque de ces effets indésirables est considérablement réduit. Le résultat est un marquage propre avec des bords nets et sans les zones affectées par la chaleur (HAZ) qui caractérisent le traitement avec des lasers à plus grande longueur d’onde.
Comparaison technique : UV vs fibre vs vert
Pour bien comprendre la supériorité des lasers UV, il est utile de les comparer systématiquement aux autres technologies disponibles. Les lasers à fibre, largement utilisés pour le marquage des métaux, fonctionnent dans l’infrarouge à 1064 nm. Sur les matériaux métalliques, cette longueur d’onde est effectivement absorbée, mais sur les plastiques, la situation change radicalement. De nombreux polymères sont transparents ou semi-transparents dans l’infrarouge, ce qui se traduit par une absorption faible ou nulle. Même en cas d’absorption, le mécanisme thermique prédominant génère souvent des marques peu contrastées, des halos, des gonflements ou des carbonisations de surface.
Dans l’industrie électronique, par exemple, les composants en ABS ou en PC (polycarbonate) marqués avec des lasers à fibre présentent souvent des bords irréguliers et des zones de stress thermique qui peuvent compromettre l’intégrité structurelle de la pièce. C’est précisément pour éviter ces problèmes que des entreprises comme Schneider Electric ont choisi les lasers UV pour le marquage des disjoncteurs, obtenant ainsi un marquage de qualité A selon la norme AIM-DPM.
Les lasers verts à 532 nm, comme le FlyPeak de LASIT, représentent une solution intermédiaire intéressante. Avec une longueur d’onde intermédiaire, ces lasers offrent des performances supérieures à celles de la fibre sur de nombreux plastiques, grâce à une impulsion très courte (jusqu’à 4 ns) et à une puissance de crête élevée (jusqu’à 150 kW). Cependant, les lasers verts fonctionnent aussi principalement par mécanisme thermique, même si l’accumulation de chaleur est moins importante que pour les fibres. Sur les plastiques particulièrement sensibles, tels que le PMMA (polyméthacrylate de méthyle) utilisé dans les écrans, les lasers verts peuvent encore induire des micro-fractures ou des tensions internes, problèmes que les lasers UV évitent complètement.
Dans des applications critiques telles que le marquage des faces avant d’appareils électroménagers, où des normes esthétiques élevées et une résistance aux tests chimiques et d’abrasion sont exigées, les lasers UV se sont avérés avoir des capacités bien supérieures. Des tests sur des composants BSH et Whirlpool ont montré que les marquages UV résistent parfaitement à des centaines d’heures de brouillard salin et à des cycles de passivation citrique, tests auxquels échouent les marquages réalisés avec d’autres technologies.
Applications industrielles : là où les UV font la différence

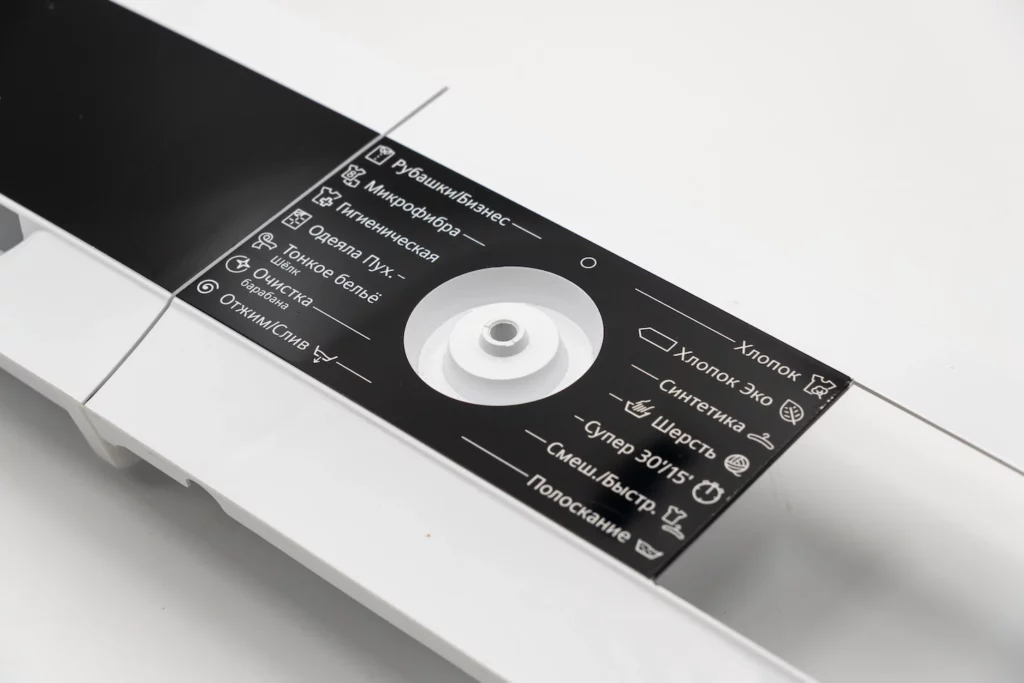

Dans le secteur de l’électroménager, le marquage des écrans en PMMA représente un défi technique important. Le PMMA est un polymère optiquement transparent qui est extrêmement sensible à la chaleur. Les lasers à fibre ou les lasers verts ont tendance à créer des microfissures ou des ternissements qui compromettent l’esthétique et la lisibilité de l’affichage. Les lasers UV, d’une puissance moyenne de 8 à 12 W, peuvent produire des marques nettes et contrastées sans endommager le substrat transparent. Les marquages restent parfaitement lisibles, même sous une lumière directe ou à des angles obliques, une exigence essentielle pour l’interface utilisateur des appareils haut de gamme.

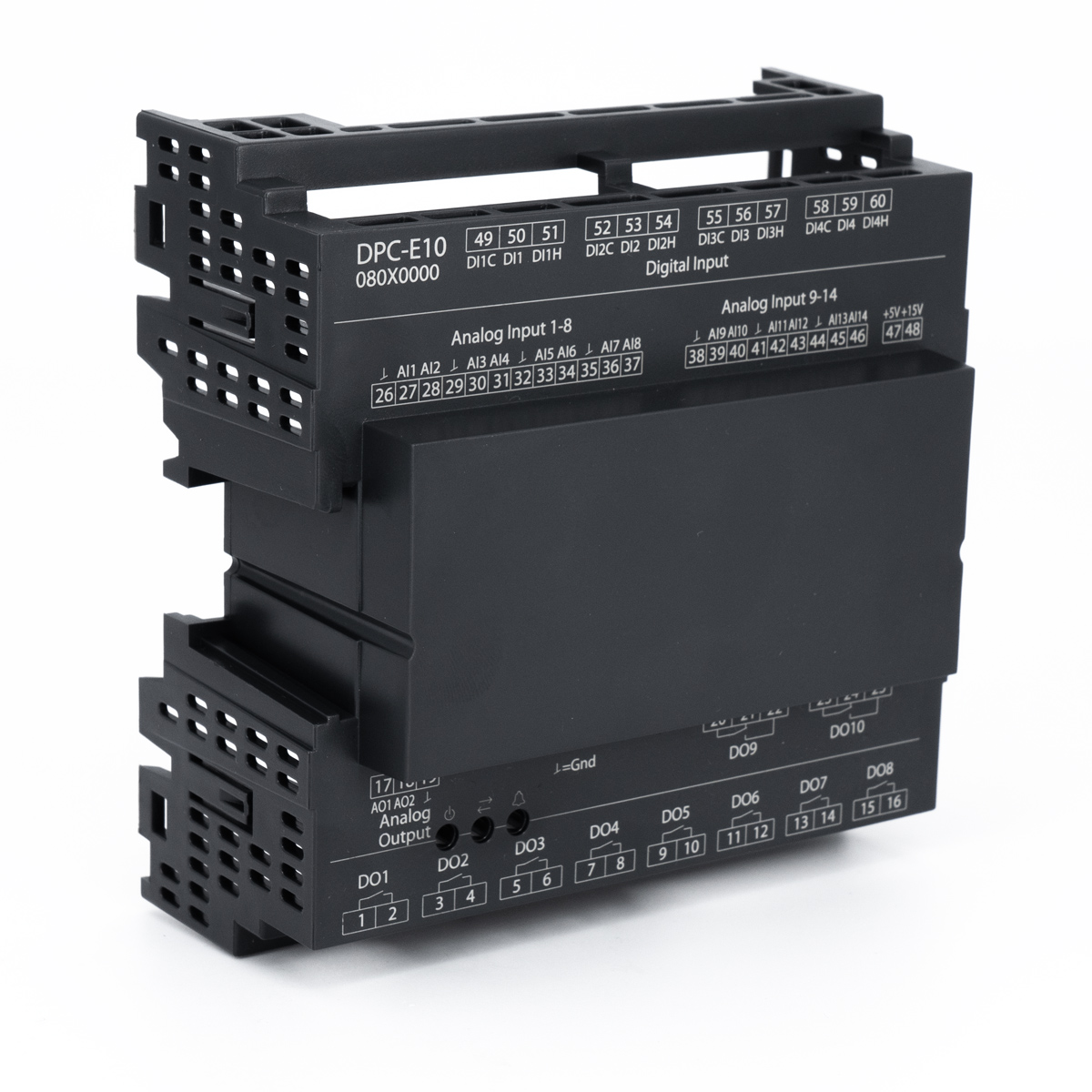

Dans l’électronique industrielle, les composants tels que les disjoncteurs nécessitent des marquages sur des surfaces en plastique traitées, souvent en PA66GF30 (polyamide renforcé de fibres de verre). Ces matériaux, bien qu’ils soient censés améliorer l’absorption du laser, présentent des défis uniques : la présence de fibres de verre crée des inhomogénéités microstructurelles qui peuvent générer des marquages irréguliers avec des lasers thermiques. Les lasers UV, grâce au mécanisme photochimique, produisent des marquages uniformes indépendamment de la présence locale de fibres. Des exemples de rapports sur les composants Hager Electro montrent des temps de cycle d’environ 1 seconde avec une qualité constante de niveau A sur les codes QR marqués.

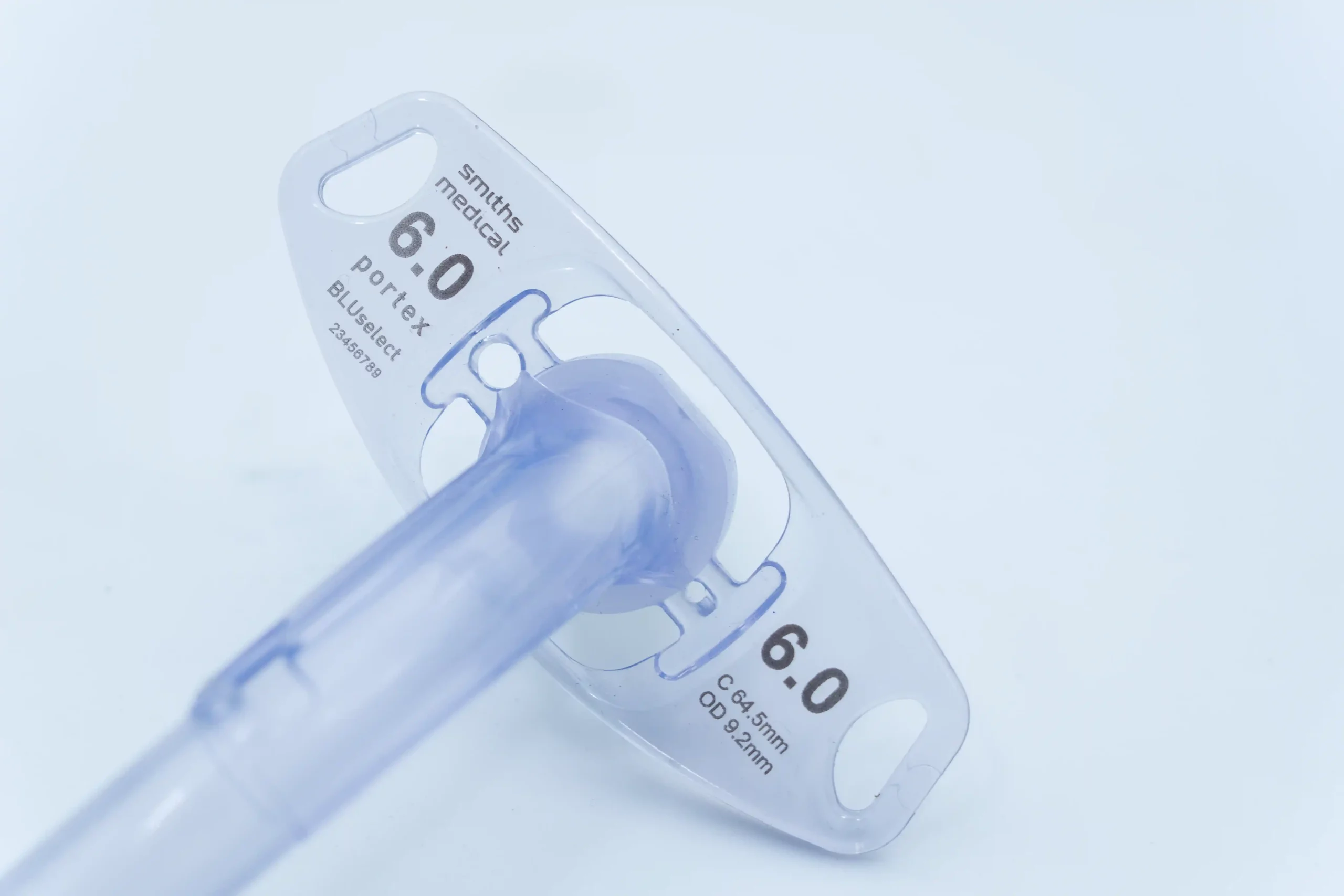

Dans le secteur médical et pharmaceutique, où les exigences de traçabilité sont strictes et régies par des réglementations telles que la FDA 21 CFR Part 11, les lasers UV sont souvent la seule solution acceptable. Les dispositifs médicaux en polystyrène ou en ABS doivent être marqués avec des codes Data Matrix permanents, lisibles et absolument exempts de contamination par des particules ou des résidus. Les lasers UV, en produisant une ablation propre sans fusion, minimisent la production de particules et permettent un marquage conforme aux normes industrielles.
Avantages opérationnels et productifs
Outre les aspects qualitatifs, les lasers UV offrent des avantages opérationnels concrets dans l’environnement de production. Le contraste élevé des marquages réduit les problèmes de lecture automatique des codes, ce qui améliore la fiabilité des systèmes d’inspection par vision. Dans les lignes automatisées où l’inspection AIM-DPM est intégrée au processus, les marquages avec des qualités cohérentes entre A et B réduisent les rejets et les retards de production.
La durabilité des marquages UV est supérieure car la modification du matériau est chimique et pas seulement superficielle. Des tests de résistance à l’abrasion avec Sidol (nettoyant abrasif) sur des plaques de cuisson, effectués sur des échantillons BSH, ont montré que les marquages UV conservaient une lisibilité supérieure à 90% même après 1000 cycles de frottement, alors que les marquages au laser vert ou à la fibre tombaient en dessous de 70%.
Les lasers UV nécessitent également moins d’optimisation paramétrique au cas par cas. Grâce au mécanisme photochimique universel, la fenêtre des paramètres de fonctionnement efficaces est plus large, ce qui réduit les temps de réglage et facilite les changements de produits. Dans des contextes tels que les machines de marquage automatique, où la variété des plastiques marqués peut être élevée, cette caractéristique se traduit par une plus grande flexibilité opérationnelle.
Considérations techniques sur la puissance et la focale
Le choix de la puissance du laser UV dépend de l’application spécifique. Pour les marquages de surface sur l’ABS ou le polystyrène, des puissances de 3W sont généralement suffisantes et permettent d’obtenir un effet photochimique optimal avec des impulsions courtes et énergiques. Pour les matériaux plus denses tels que le PMMA ou pour les applications nécessitant une vitesse plus élevée, des puissances de 8 à 12 W sont nécessaires. Il est important de noter que, contrairement aux lasers à fibre où une puissance plus élevée signifie toujours une plus grande productivité, dans les lasers UV, il existe un point optimal au-delà duquel une énergie excessive peut commencer à induire des effets thermiques secondaires indésirables.
Le choix de la longueur focale influe également de manière significative sur le résultat. Les focales standard telles que FFL160 (zone de marquage Ø140mm) ou FFL254 (zone de marquage Ø220mm) sont les plus utilisées. Pour les applications nécessitant de très grandes surfaces de marquage, telles que les façades de machines à laver ou les fours, les focales de 330 mm (zone de Ø290 mm) permettent de couvrir de grandes surfaces tout en conservant la qualité. La densité d’énergie plus faible associée aux longues distances focales est compensée par la capacité inhérente du laser UV à fonctionner efficacement même à des fluences plus faibles, grâce au mécanisme photochimique.
Limites et domaines d’application optimale
Malgré leurs nombreux avantages, les lasers UV présentent certaines limites qu’il est important de prendre en compte. Le coût initial est nettement plus élevé qu’avec les lasers à fibre ou les lasers verts : un système UV complet peut coûter de 50 à 100 % plus cher. Cette différence ne se justifie que dans les applications où la qualité du marquage est essentielle et ne peut être obtenue avec d’autres technologies.
La productivité des lasers UV, bien qu’adaptée à de nombreuses applications industrielles, peut être inférieure à celle des lasers à fibre de haute puissance sur les métaux. Les temps de cycle typiques pour les marquages Data Matrix sur les composants électroniques varient entre 3 et 6 secondes, contre 1 à 2 secondes avec les lasers à fibre sur l’acier. Toutefois, cet écart se réduit considérablement sur les plastiques, où les lasers à fibre nécessitent souvent des passages multiples ou des vitesses réduites.
La durée de vie des sources UV est plus longue que par le passé, mais reste inférieure à celle des lasers à fibre. Les sources UV modernes offrent environ 10 000 à 15 000 heures de fonctionnement avant de nécessiter une maintenance ou une remise à neuf, contre les 100 000 heures typiques des lasers à fibre. Toutefois, compte tenu de l’évolution de la technologie, des modèles tels que les lasers UV picoseconde atteignent des durées de vie comparables à celles des systèmes conventionnels.
Évolutiontechnologique : lasers UV picoseconde
La dernière frontière technologique est représentée par les lasers UV picosecondes, qui combinent les avantages des longueurs d’onde UV avec des durées d’impulsion encore plus courtes (typiquement 500 ps ou moins). LASIT propose des lasers UV-PS de 1W qui, grâce à leur durée d’impulsion extrêmement courte, atteignent des puissances de crête très élevées tout en conservant une faible puissance moyenne.
Ces systèmes permettent des marquages encore plus « froids », avec des avantages supplémentaires pour les matériaux extrêmement sensibles. Dans l’industrie de la cuisson, par exemple, les composants en acier inoxydable des fours haut de gamme nécessitent des marquages noirs impalpables qui résistent à des centaines d’heures d’exposition à des températures élevées et à des cycles thermiques. Les marquages réalisés avec des lasers UV picosecondes répondent à ces exigences tout en conservant leur qualité esthétique et leur lisibilité dans le temps.
Des études comparatives menées sur des échantillons de BSH ont montré que les marquages UV-PS résistent à plus de 400 heures de brouillard salin sans signe d’oxydation ou de dégradation, une performance impossible à atteindre avec toute autre technologie laser sur des aciers inoxydables destinés à des applications culinaires.
Intégration dans les systèmes automatisés

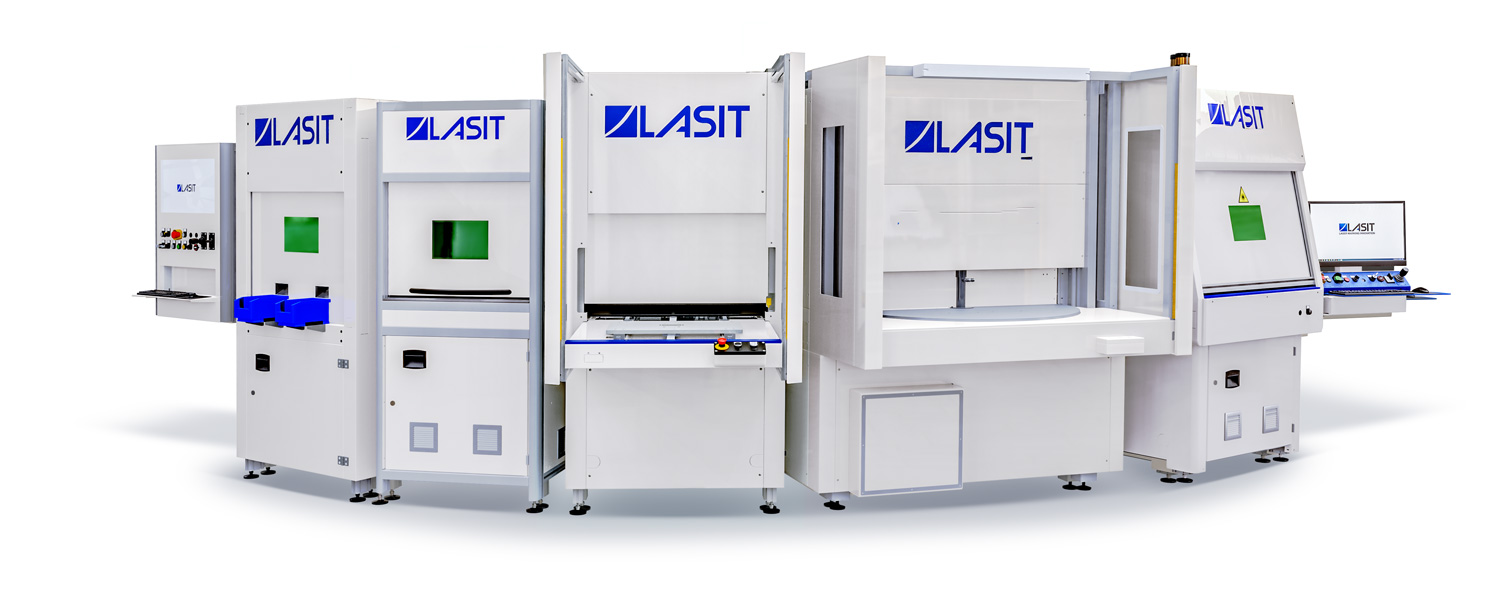

L’efficacité des lasers UV apparaît pleinement lorsqu’ils sont intégrés dans des systèmes de production automatisés. Des machines telles que la RotoMark équipée de lasers UV permettent le marquage en temps masqué, l’opérateur chargeant les pièces en plastique sur une station tandis que le laser travaille sur l’autre. Cette configuration, associée à des systèmes de vision pour le centrage automatique, permet une productivité élevée (des centaines de pièces par heure) tout en maintenant une qualité constante.
Dans les lignes automatisées de l’industrie électronique, les UV PowerMark intégrés avec le protocole PROFINET communiquent directement avec les automates de la ligne, recevant des schémas de marquage dynamiques alimentés par les bases de données de l’entreprise. La possibilité de marquer simultanément les trois faces d’un composant (avant et deux côtés) à l’aide de trois lasers UV synchronisés est désormais une pratique courante dans les usines de fabricants tels que Schneider Electric ou Hager.
Le logiciel personnalisé développé par LASIT pour ces applications gère automatiquement la séquence de marquage, la vérification AIM-DPM, les procédures de rejet des pièces NOK et la traçabilité complète de lot à lot, en s’intégrant parfaitement aux systèmes MES et ERP de l’entreprise.
Quand le laser UV est le bon choix
En fin de compte, les lasers UV constituent la solution techniquement supérieure pour le marquage des plastiques lorsqu’un contraste visuel élevé, l’absence de dommages thermiques, la résistance aux essais chimiques et à l’abrasion, la conformité aux réglementations dans les industries réglementées et la fiabilité des processus dans la production en grande série sont nécessaires.
Le choix d’un laser UV par rapport à d’autres solutions telles que la fibre ou le laser vert doit reposer sur une évaluation minutieuse des spécifications de l’application, en tenant compte non seulement du coût initial mais aussi du coût total de possession, y compris la qualité, les rebuts, la vitesse d’installation et la durabilité des marquages dans le temps. Dans les applications critiques des secteurs de l’électroménager, de l’électronique industrielle, du médical et de l’automobile, où le marquage n’est pas seulement une exigence de traçabilité mais aussi un élément de qualité perçue et de conformité réglementaire, les lasers UV sont souvent la seule solution véritablement efficace.
