Le marquage laser dans le secteur médical représente un défi technologique unique qui exige précision, fiabilité et respect de normes réglementaires strictes. Les dispositifs médicaux nécessitent une traçabilité permanente tout au long de leur cycle de vie, avec des codes indélébiles qui résistent à la stérilisation, à la passivation et à d’autres traitements agressifs.

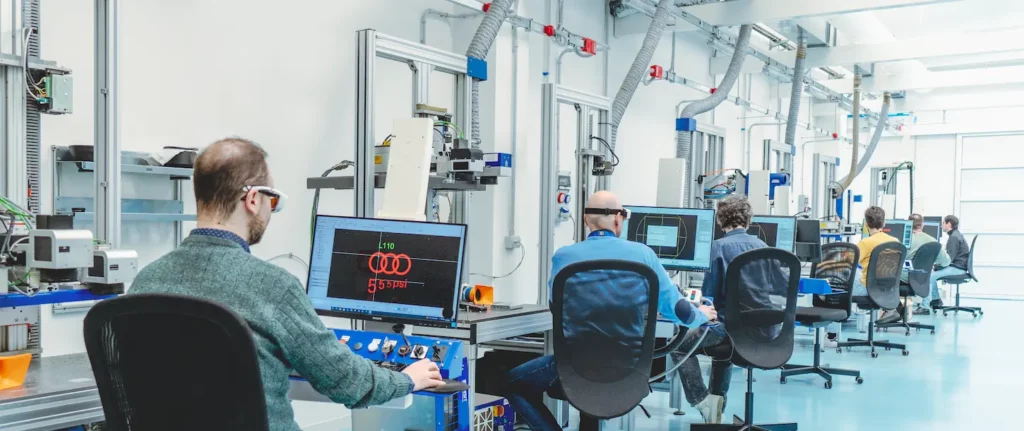

Un laboratoire de pointe pour le secteur médical
LASIT a mis au point un laboratoire technologique complet spécialement conçu pour répondre aux besoins du secteur médical. Avec plus de 27 systèmes laser de différentes technologies, le laboratoire central est conçu pour relever tous les défis du marquage et de la gravure au laser sur les dispositifs médicaux, quels que soient leur matériau et leur géométrie. Ce centre d’excellence est soutenu par un réseau de laboratoires satellites en Allemagne, en Pologne, en France, au Royaume-Uni, en Espagne, à Milan, au Mexique et aux États-Unis, qui permettent de réaliser des pré-tests et des démonstrations au niveau local, réduisant ainsi le temps et les coûts de développement pour les clients internationaux.
Le laboratoire LASIT se distingue non seulement par la variété de ses sources laser, mais aussi par sa capacité à vérifier scientifiquement la qualité des marquages grâce à une instrumentation métrologique de pointe. Cette approche intégrée permet de garantir des résultats qui répondent aux besoins du secteur médical dès les premières étapes du développement des processus.
Technologies laser disponibles
Le laboratoire est équipé d’une gamme complète de technologies laser, chacune adaptée à des applications médicales spécifiques :
- Lasers picosecondes : disponibles en puissances de 50W, 100W et 200W, idéaux pour les marques noires anoxydantes sur l’acier inoxydable, le titane et d’autres alliages utilisés dans les dispositifs médicaux implantables. Les durées d’impulsion de l’ordre de la picoseconde (10^-12 secondes) permettent un transfert d’énergie avec un effet thermique minimal, essentiel pour les composants critiques.
- Lasers femtoseconde : pour le micro-usinage de très haute précision avec des impulsions de l’ordre de 10^-15 secondes, permettant des ablations « froides » avec pratiquement aucune zone affectée par la chaleur (HAZ), idéales pour les matériaux sensibles à la température.
- Lasers à fibre MOPA : avec une modulation variable du temps d’impulsion de 4ns à 200ns, ils permettent d’adapter le profil énergétique à l’application spécifique, en optimisant le contraste et en minimisant l’impact thermique.

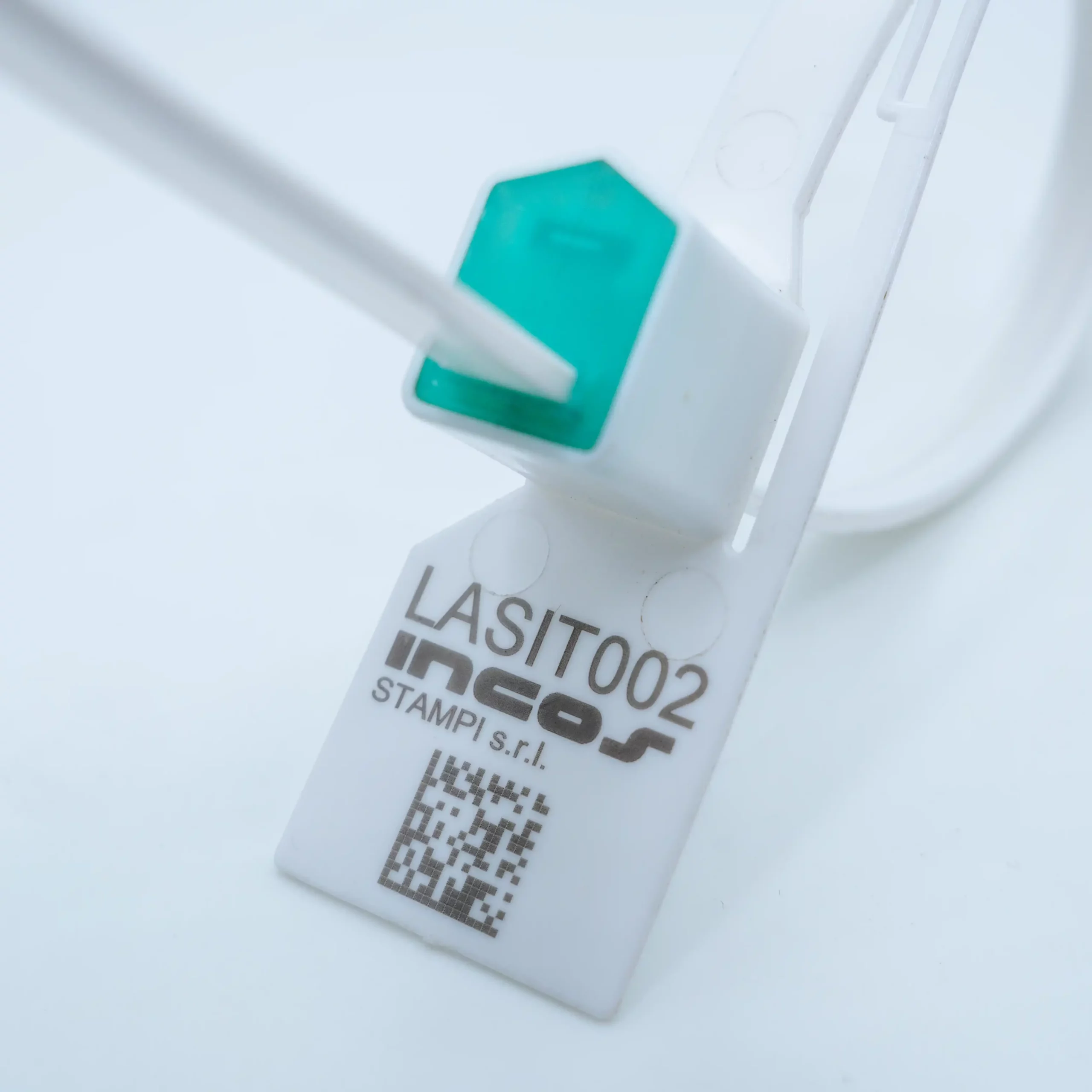

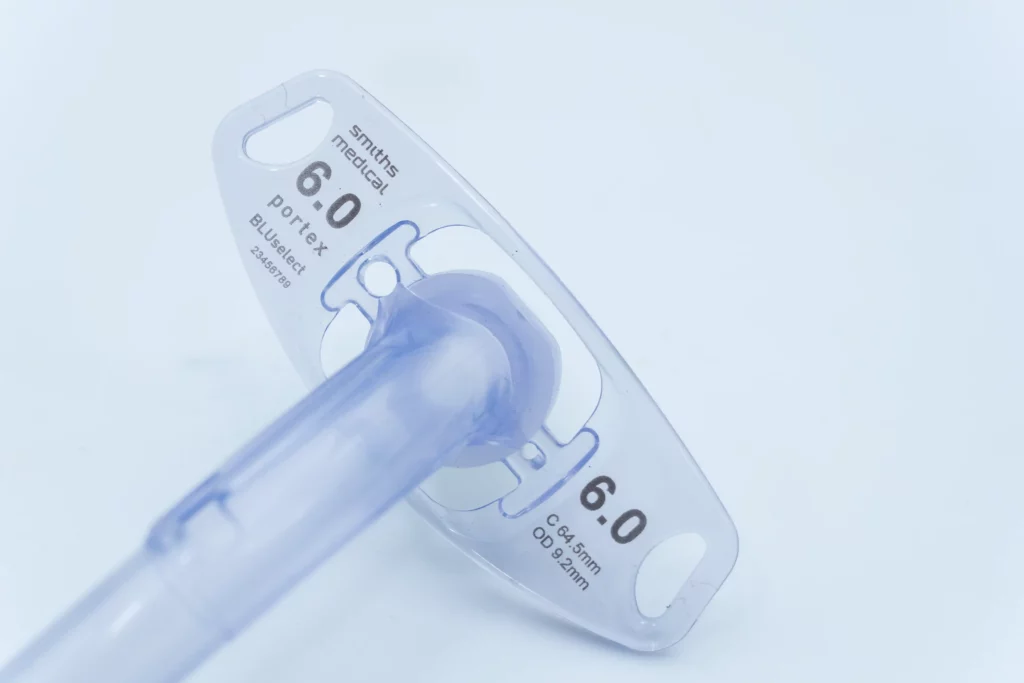

- Lasers UV : d’une longueur d’onde de 355 nm, ils sont disponibles avec des durées d’impulsion de l’ordre de la picoseconde ou de la nanoseconde et des puissances de 1W à 20W. Leur courte longueur d’onde permet des interactions photochimiques avec les matériaux polymères sans dégradation thermique, ce qui est idéal pour le marquage non invasif des plastiques médicaux tels que le PEEK, le PC, le POM et le PP.
Instrumentation technique pour le contrôle et la validation
Ce qui rend le laboratoire LASIT vraiment unique, c’est sa capacité à analyser et à valider scientifiquement les résultats des marquages à l’aide d’instruments avancés :
- Chambre à brouillard salin : permet de réaliser des essais de résistance à la corrosion accélérée jusqu’à 1 000 heures, essentiels pour vérifier l’intégrité des marquages sur les dispositifs médicaux implantables.
- Microscope 3D 4K : avec une résolution verticale allant jusqu’à 0,1μm et une résolution latérale de 2μm, il permet une analyse topographique complète des surfaces marquées, la mesure de la rugosité de surface Ra/Rz et la détermination précise de la profondeur de marquage.
- Abrasimètre : effectue des tests d’abrasion normalisés avec des cycles programmables allant jusqu’à 10 000 passages, essentiels pour évaluer la résistance à l’usure des marquages.
- Cochroscope à lame optique : pour l’analyse des propriétés optiques des surfaces et la diffraction des surfaces traitées, avec une résolution angulaire de 0,02°.
- Spectrophotomètre : avec une plage spectrale de 380 à 780 nm et une précision de ±0,01 unité d’absorption, pour l’analyse quantitative des propriétés optiques et la vérification du contraste des couleurs.
- MMT : Avec une précision de ±2μm, elle permet une inspection dimensionnelle de haute précision et un contrôle métrologique des composants avant et après le marquage.
- Colorimètre : pour une évaluation objective de la couleur et du contraste selon l’espace colorimétrique CIE Lab*.
Systèmes avancés de vision et de vérification
Le laboratoire est équipé d’une large gamme de systèmes de vision pour les essais, la configuration et la validation des processus :
- 7 lecteurs DMC configurables : avec différentes résolutions (1,3MP à 5MP), ouvertures optiques (f/1,8 à f/8) et configurations d’éclairage (coaxial, diffus, LED directionnelles), ils permettent de simuler n’importe quelle condition opérationnelle de lecture.
- DMC Verifier : pour une validation objective de la qualité du code conformément aux normes internationales, avec des rapports de vérification détaillés sur la qualité du marquage.
- Système de vérification OCR : avec des algorithmes avancés de reconnaissance de caractères, pour valider la lisibilité des textes marqués et des numéros de série.
- Systèmes de vision à centrage automatique : avec 5 configurations d’éclairage différentes et des algorithmes pour la correspondance des formes, la détection des bords et l’analyse des taches, ils permettent de tester des protocoles d’auto-positionnement avec une précision allant jusqu’à ±0,05 mm.
- Station d’installation avec simulation de processus : permet de reproduire exactement les conditions de fonctionnement sur le terrain afin de valider l’ensemble des processus de reconnaissance, de centrage, de marquage et de vérification, minimisant ainsi les risques liés à la mise en œuvre.
[Insérer une photo d’une station d’essai avec un système de vision montrant la reconnaissance de composants médicaux].
Expertise en matière de marquage médical
Le laboratoire LASIT est conçu pour répondre aux exigences spécifiques du secteur médical, en mettant l’accent sur les points suivants
- Marquage UDI (Unique Device Identification) selon les spécifications requises par les principaux marchés
- Procédés de marquage compatibles avec les normes de qualité de l’industrie
- Essai de résistance des marquages aux procédés de stérilisation et de passivation
- Évaluation de l’intégrité de la surface après marquage pour les composants critiques
- Élaboration de procédures de marquage et de vérification reproductibles
Cette approche systématique garantit que tout processus de marquage développé en laboratoire peut être facilement mis en œuvre sur les lignes de production, avec une documentation technique complète pour répondre aux exigences de traçabilité des dispositifs médicaux.
Processus complet : de l’analyse à la mise en œuvre
L’excellence du laboratoire LASIT s’exprime dans sa capacité à fournir un processus complet :
- Analyse technique du composant : caractérisation physique et chimique du matériau, étude de la géométrie et définition des spécifications de marquage.
- Plan d’expérience (DOE) : planification systématique des variables du processus selon la méthodologie Taguchi.
- Tests de marquage paramétrique : création de matrices d’échantillons avec variation systématique des paramètres du laser
- Analyse instrumentale : vérification quantitative des résultats à l’aide d’une batterie complète de tests (microscopie, résistance, lisibilité).
- Optimisation des paramètres : Raffinement itératif du processus sur la base de données instrumentales
- Test de durabilité : vérification de la robustesse du processus par des tests de stress (stérilisation, passivation, abrasion).
- Documentation technique : création d’un dossier technique complet comprenant les paramètres, les protocoles et les résultats des essais.
- Transfert de technologie : mise en œuvre du processus optimisé sur la solution de production et formation correspondante
Cette méthodologie scientifique garantit des processus de marquage laser médical entièrement traçables et reproductibles, conformes aux exigences de qualité de l’industrie.
Exemple pratique : marquage UDI sur les implants orthopédiques
Un exemple de l’approche intégrée de LASIT concerne le développement d’un processus de marquage d’identification unique des dispositifs (UDI) sur les implants orthopédiques en titane Ti-6Al-4V.
Le défi consistait à créer un marquage noir très contrasté (L*≤35), parfaitement lisible, qui résisterait aux processus de passivation et à des centaines de cycles de stérilisation en autoclave (134 °C, 2 bars), tout en préservant l’intégrité de la surface du dispositif sans zones de tension ni déclencheurs potentiels de corrosion.
Le laboratoire LASIT a relevé ce défi en utilisant un laser picoseconde de 50W avec une combinaison spécifique de paramètres (fréquence : 500kHz, durée d’impulsion : 900ps, chevauchement : 85%, stratégies de balayage alternées), générant une marque de surface anoxydique d’une profondeur contrôlée <5μm. Chaque échantillon a ensuite été soumis à :
- Analyse au microscope 3D pour vérifier la profondeur et la morphologie du marquage
- Essai au brouillard salin pendant 500 heures
- 5 cycles de passivation chimique avec 30% d’acide nitrique
- Simulation de 250 cycles de stérilisation en autoclave
- Vérification de la lisibilité des codes à l’aide de lecteurs DMC certifiés
- Test de potentiel de corrosion
Le résultat est un processus optimisé qui garantit des marquages conformes aux exigences de traçabilité, avec une excellente lisibilité, et qui résistent à tous les traitements prévus dans le cycle de vie de l’appareil, sans altérer les propriétés mécaniques ou la résistance à la corrosion du matériau de base.
L’expérience de LASIT dans le secteur médical
L’approche scientifique et la rigueur du laboratoire LASIT reflètent l’expérience de l’entreprise dans le secteur médical. De nombreux fabricants de dispositifs médicaux ont choisi LASIT comme partenaire pour développer des processus de marquage de composants critiques.
Les principales applications développées sont les suivantes

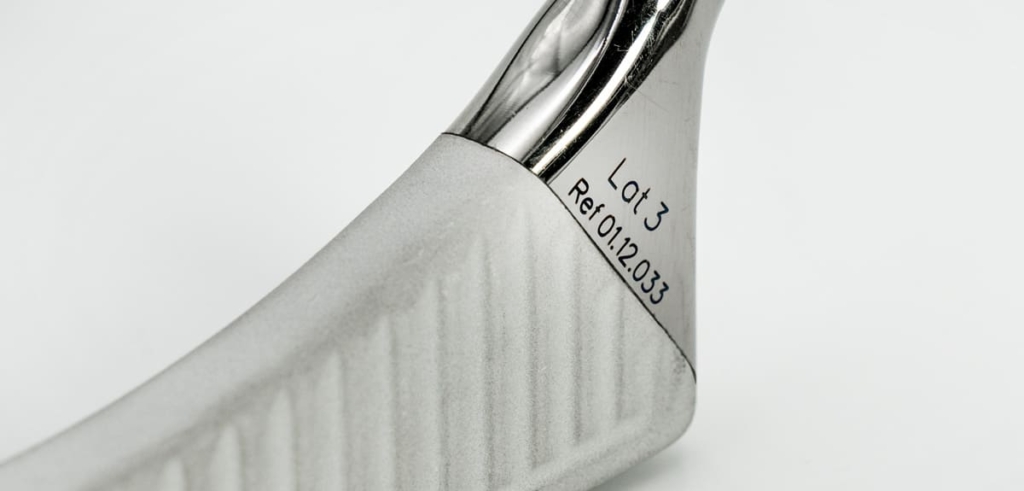

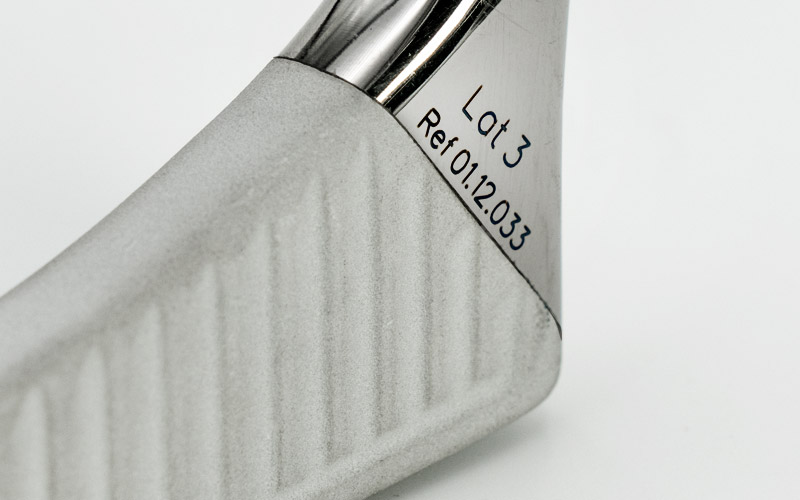

- Marquage UDI sur implants orthopédiques (titane, acier 316L, PEEK)

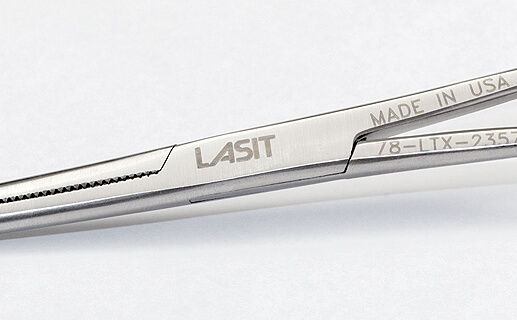

- Codage des instruments chirurgicaux avec des codes 2D résistant à plusieurs cycles de stérilisation
- Marquage des dispositifs cardiovasculaires par des traitements de surface sélectifs
- Traçabilité des composants de diagnostic in vitro avec des codes à haute densité d’information
- Marquage de précision sur les dispositifs peu invasifs et les micro-dispositifs
La possibilité de développer, de tester et de valider des processus complets au sein d’un même laboratoire est une valeur ajoutée essentielle, qui permet de réduire les délais et les coûts de mise en œuvre des processus de production et de fournir une documentation technique détaillée pour chaque étape du processus.
Solutions LASIT pour le secteur médical
Le laboratoire soutient le développement de solutions complètes de marquage médical au laser, y compris :
- FlyPico : Système laser picoseconde pour le marquage anoxique des métaux
- FlyUV : système de marquage laser UV pour les plastiques médicaux
- MediMark : système complet de marquage et de vérification des dispositifs médicaux
- CompactMark G7SP : système laser avec station de chargement avancée
Le laboratoire du futur
Le laboratoire LASIT est un centre d’excellence pour le développement de processus de marquage laser dans le secteur médical, combinant une technologie laser avancée, une instrumentation de vérification scientifique et une connaissance approfondie des exigences en matière de traçabilité. La présence de laboratoires satellites en Europe et en Amérique permet également à LASIT d’offrir un soutien local opportun à chaque étape du projet, de la démonstration initiale à la mise en œuvre finale.
Cette capacité à gérer l’ensemble du processus, du prototypage à la mise en œuvre, fait de LASIT un partenaire idéal pour les fabricants de dispositifs médicaux à la recherche de solutions de traçabilité robustes et durables, avec une approche clé en main qui garantit des processus reproductibles pouvant être entièrement intégrés dans les systèmes de production.
