La différence entre la lecture, le classement et la vérification des codes bidimensionnels : trois niveaux de contrôle de la qualité

Lors de la mise en œuvre d’un système de traçabilité basé sur des codes bidimensionnels tels que les codes Data Matrix ou QR, il est essentiel de comprendre la distinction entre la lecture, le classement et la vérification. Ces trois processus représentent des niveaux progressifs de contrôle de la qualité, chacun ayant un objectif, des instruments et des résultats spécifiques. La confusion entre ces concepts peut conduire à des choix technologiques inappropriés et à des problèmes de traçabilité tout au long de la chaîne de production.

Dans la pratique industrielle quotidienne, de nombreux opérateurs considèrent qu’il suffit qu’un code soit « lisible » pour qu’il soit considéré comme conforme. Ce point de vue sous-estime profondément les problèmes critiques qui peuvent survenir à des stades ultérieurs du cycle de vie du produit. Un code parfaitement lisible dans des conditions d’éclairage et de positionnement contrôlées peut devenir illisible dans d’autres situations, compromettant ainsi l’ensemble de la chaîne de traçabilité. C’est là qu’interviennent le classement et, à un niveau encore plus élevé, la vérification.

Lire le code : décoder les données

La lecture représente le niveau de base de l’interaction avec un code bidimensionnel. Elle consiste simplement à décoder les informations contenues dans le code à l’aide d’un scanner industriel, d’une caméra ou d’un lecteur portable. L’objectif est d’extraire les données codées et de les rendre disponibles pour les systèmes d’information de l’entreprise ou le contrôle des processus.

Pendant la lecture, le système acquiert l’image du code, identifie le motif de la matrice et applique des algorithmes de décodage pour extraire la chaîne de données. Si le processus réussit, le système renvoie les informations codées. En cas d’échec, il signale simplement que le code est illisible. Aucune information n’est fournie sur la qualité du balisage ou sur la cause d’un éventuel échec.

La principale limite de la lecture seule réside dans sa dépendance à l’égard des conditions d’utilisation. Un code peut être parfaitement lisible sous un éclairage optimal, un positionnement correct et une optique adéquate, mais être illisible dans d’autres conditions. Ceci est critique dans les applications où le composant marqué passe par différentes étapes du processus, est manipulé dans différents environnements ou doit rester lisible pendant des années dans des conditions environnementales variables.

La lecture s’applique idéalement dans des contextes où l’objectif immédiat est le décodage de données pour la gestion logistique ou le contrôle de processus, sans exigences spécifiques sur la qualité du marquage. Cependant, le fait de s’appuyer uniquement sur la lecture pour valider le marquage présente des risques importants de problèmes de traçabilité dans les étapes ultérieures.

Gradation : évaluation standardisée de la qualité

Le classement représente un niveau plus élevé de contrôle de la qualité, basé sur des normes réglementaires internationales. Pour les codes bidimensionnels, les normes de référence sont principalement ISO/IEC 15415 pour les codes imprimés et ISO/IEC 29158 (AIM DPM) pour les codes marqués directement sur le composant à l’aide de technologies telles que le marquage au laser.

Au cours du processus de classement, le système analyse des paramètres spécifiques de qualité du code selon des méthodologies normalisées. Ces paramètres comprennent le contraste entre les modules clairs et sombres, la modulation du signal, la décodabilité, l’uniformité de la grille, la définition correcte des zones de silence et d’autres aspects géométriques et optiques. Chaque paramètre est évalué et classé avec une note de 0 à 4, 4 représentant la meilleure qualité.

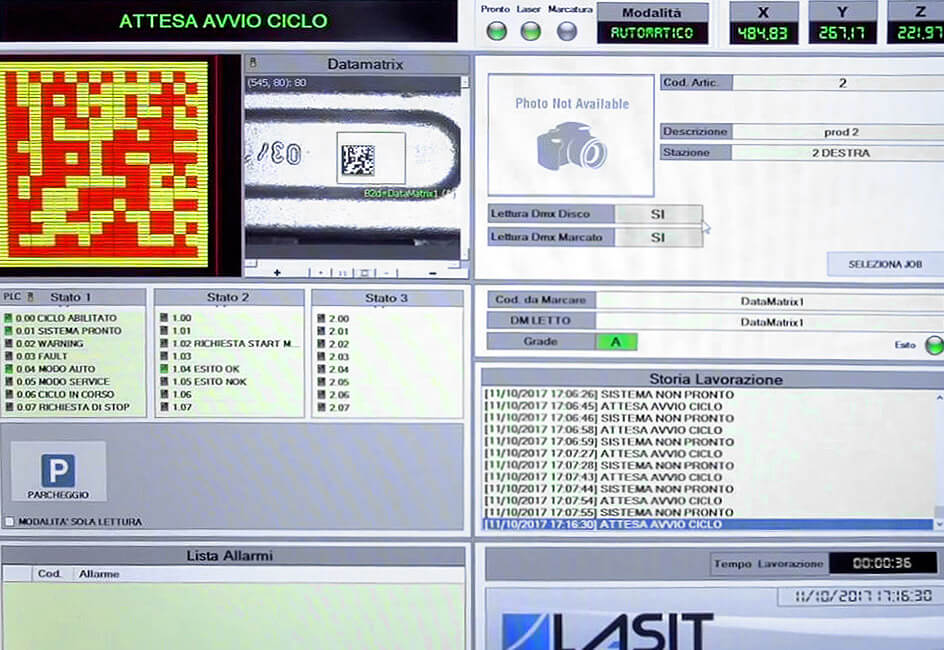

Le résultat final du classement est une note globale qui résume l’évaluation de tous les paramètres analysés. Cette note est généralement exprimée sur une échelle alphabétique (A, B, C, D, F) ou numérique (4,0 à 0,0), où A ou 4,0 représente l’excellence et F ou 0,0 indique un code non conforme. Cette évaluation fournit une indication objective et reproductible de la qualité du marquage.

Le classement nécessite une instrumentation spécifique avec un éclairage et une optique calibrés selon des normes spécifiques. Ces instruments simulent de multiples conditions de lecture et évaluent la capacité du code à être décodé dans différents scénarios d’exploitation. Contrairement à la simple lecture, la classification fournit des informations prévisionnelles sur la lisibilité du code tout au long de la chaîne d’approvisionnement.

L’importance du classement apparaît particulièrement dans le secteur automobile, où les fabricants imposent des exigences strictes en matière de niveaux minimaux acceptables. Un code classé B ou plus garantit une lisibilité fiable, même dans des conditions non optimales, ce qui réduit considérablement le risque d’erreurs de traçabilité ou de rejet lors de l’assemblage ou de la maintenance ultérieurs.

Vérification : le plus haut niveau de contrôle de la qualité

La vérification représente le niveau le plus avancé et le plus complet du contrôle de la qualité. Il s’agit d’un processus qui comprend non seulement le classement, mais aussi la conformité du code aux normes spécifiques requises par l’industrie ou l’application, la vérification de l’exactitude logique des données codées et, dans de nombreux cas, des tests de durabilité et de résistance.

Lors de la vérification, outre l’évaluation paramétrique selon les normes ISO, des aspects tels que la conformité aux normes sectorielles (GS1, MIL-STD-130, spécifications des équipementiers automobiles), l’exactitude du formatage des données selon les conventions établies, la présence de tous les champs obligatoires et la validité des informations encodées par rapport aux bases de données de l’entreprise sont contrôlés.

La vérification peut également inclure des tests de durabilité pour s’assurer que le code reste lisible dans le temps, soumis à des facteurs environnementaux tels que la température, l’humidité, les produits chimiques ou les contraintes mécaniques. Cet aspect est crucial pour les applications DPM (Direct Part Marking) où le composant doit rester traçable tout au long de sa durée de vie utile, qui peut s’étendre sur des décennies dans le cas de composants aérospatiaux ou automobiles.

Un élément caractéristique de la vérification est l’utilisation de vérificateurs portatifs ou de laboratoire, conçus pour fonctionner dans des conditions contrôlées et constantes. Ces appareils garantissent des conditions d’éclairage calibrées et normalisées, éliminant ainsi les variables environnementales susceptibles d’influencer l’évaluation. La vérification est généralement effectuée en laboratoire, précisément pour maintenir ce contrôle étroit sur les conditions de fonctionnement.

Le résultat de l’audit n’est pas une simple note de qualité, mais un résultat de conformité complet (OK/NOK) accompagné de détails sur toutes les non-conformités détectées. Ce niveau d’information permet d’intervenir à temps dans le processus de marquage pour corriger des défauts spécifiques, optimisant ainsi en permanence la qualité du système de traçabilité.

Dans les processus industriels à traçabilité critique, tels que l’aérospatiale, le médical ou l’automobile haut de gamme, la vérification n’est pas seulement recommandée, elle est souvent une obligation réglementaire. Les composants critiques pour la sécurité doivent être soumis à des processus de vérification documentés afin de garantir leur conformité tout au long de la durée de vie du produit.

Comparaison synoptique : lecture, classement et vérification

L’évolution du marché : la lecture et la notation comme norme de facto

Ces dernières années, la demande du marché en matière de systèmes de contrôle de la qualité du marquage au laser a considérablement évolué. Ce qui, il y a quelques années encore, était une option avancée réservée à des secteurs particulièrement exigeants, est aujourd’hui devenu une norme de facto dans la plupart des applications industrielles.

Les chiffres de production montrent clairement cette tendance. LASIT produit environ 500 systèmes de marquage laser par an, et plus de80 % de ces systèmes sont fournis avec des systèmes de lecture et de classement intégrés. Un pourcentage aussi élevé montre que le marché a compris l’importance de mettre en œuvre des contrôles de qualité dès le stade du marquage, plutôt que de se fier à des contrôles ultérieurs ou, pire, de ne découvrir les problèmes de lisibilité qu’aux derniers stades de la chaîne d’approvisionnement.

Plusieurs facteurs ont contribué à cette transformation. Tout d’abord, des réglementations de plus en plus strictes dans des secteurs tels que l’automobile, le médical et l’aérospatial ont fait de la gradation non plus une option, mais une exigence. Les constructeurs automobiles, en particulier, précisent les niveaux minimums acceptables de gradation dans les spécifications techniques, ce qui rend le contrôle paramétrique indispensable dès le stade de la production.

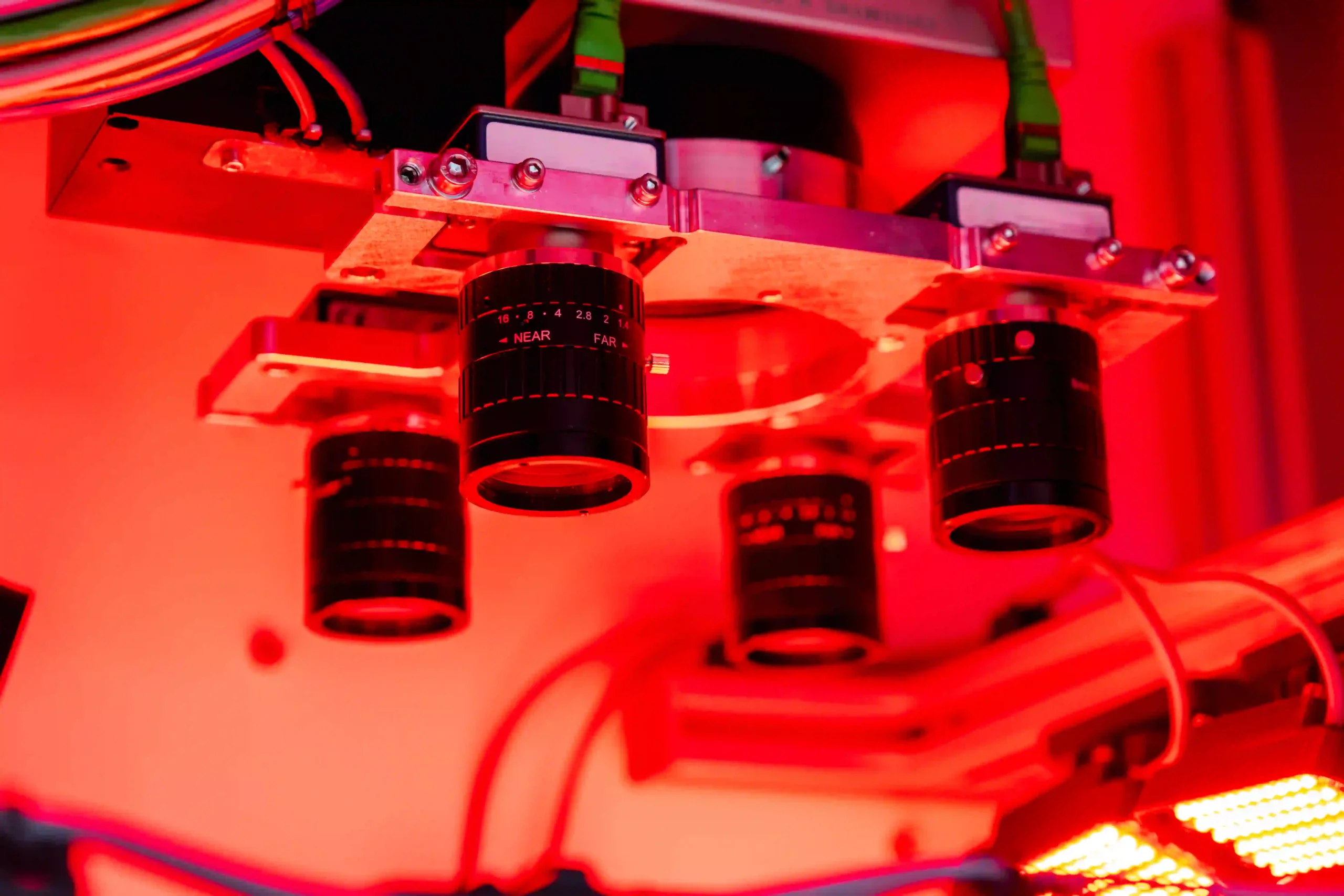

Deuxièmement, l’intégration des systèmes de vision dans les lignes de marquage est devenue plus abordable et plus accessible sur le plan technologique. Les composants matériels sont plus puissants et moins coûteux, tandis que les algorithmes d’analyse sont plus rapides et plus efficaces. Il est ainsi devenu possible de mettre en œuvre un classement en ligne sans impact significatif sur les temps de cycle, tout en maintenant la productivité de la ligne.

Un autre aspect décisif est la prise de conscience croissante des avantages économiques du contrôle intégré de la qualité. L’identification d’un code non conforme immédiatement après le marquage permet de prendre des mesures immédiates, soit en retravaillant le composant, soit en corrigeant les paramètres de marquage. Cette approche permet d’éviter des coûts beaucoup plus élevés qui se produiraient si le problème était identifié à un stade ultérieur de l’assemblage ou, pire encore, par le client final.

L’expérience montre que les systèmes intégrés de lecture et de classement garantissent non seulement la qualité du marquage, mais fournissent également des données précieuses pour l’optimisation continue du processus. L’analyse statistique des notes obtenues permet d’identifier les dérives du processus de marquage, d’anticiper les problèmes d’usure des optiques ou de détecter les variations de qualité des composants à marquer.

Mise en œuvre pratique : quelle solution pour quelle application ?

Le choix entre la lecture, le classement et la vérification dépend fondamentalement des exigences de l’application et du niveau de criticité de la traçabilité. Pour les applications logistiques standard où les composants sont lus dans des conditions contrôlées et où il n’y a pas d’exigences réglementaires spécifiques, la simple lecture peut encore suffire, bien qu’elle soit de moins en moins fréquente dans la pratique industrielle moderne.

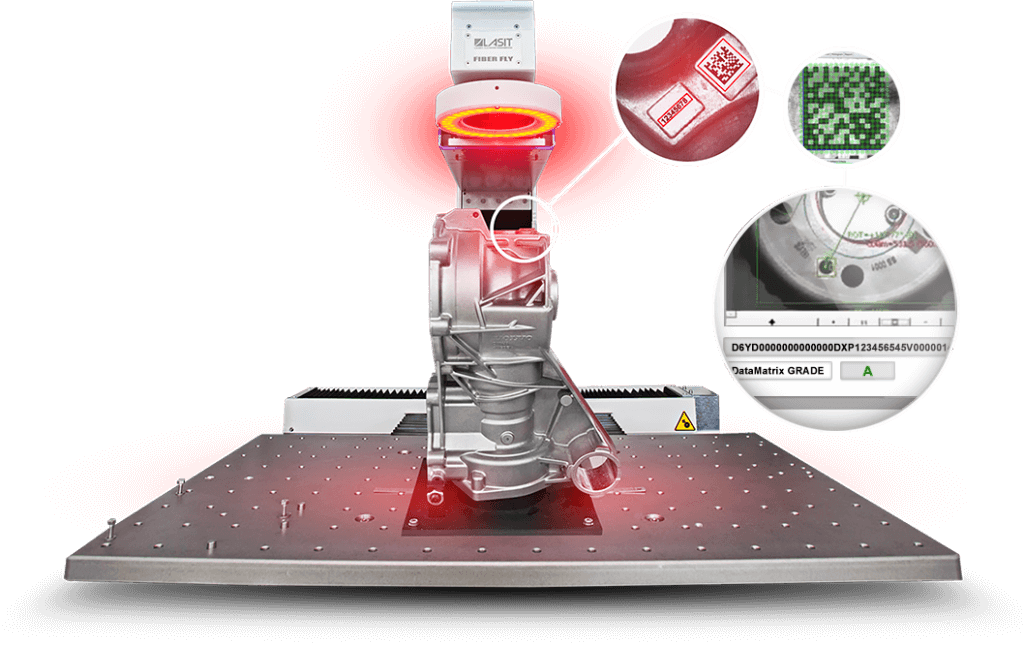

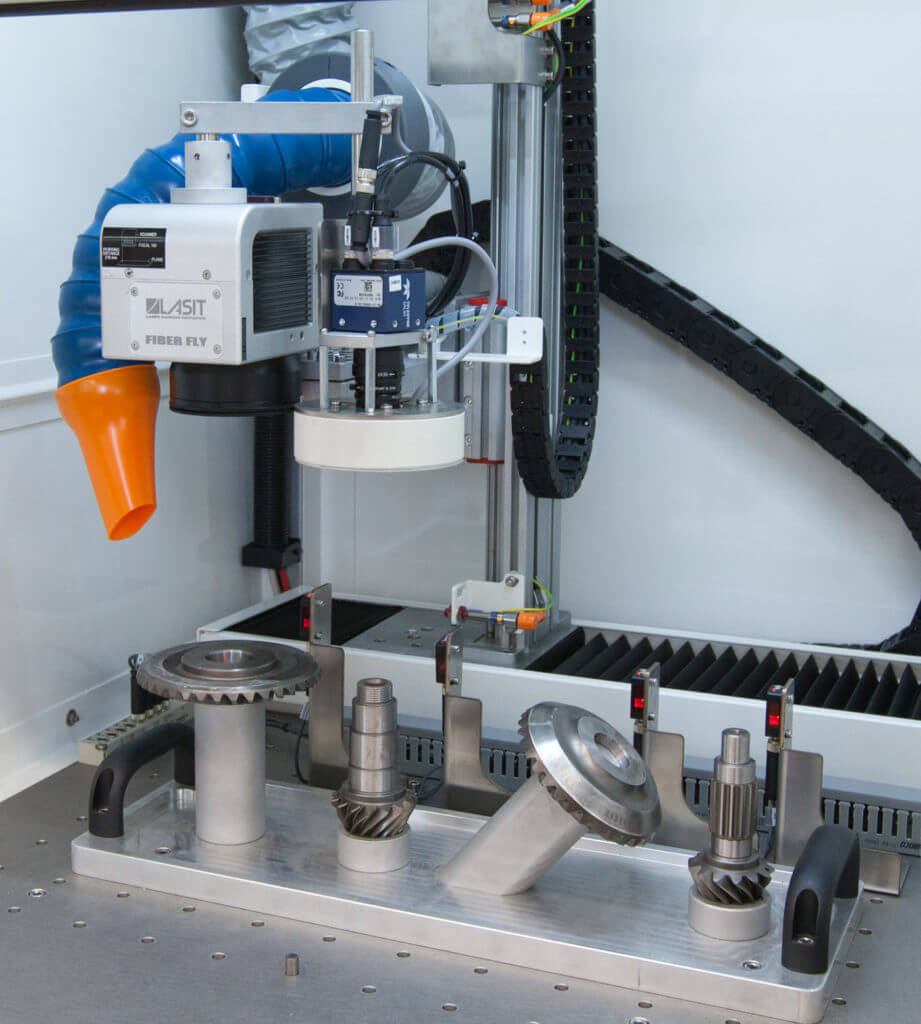

Lorsque le marquage doit garantir la lisibilité à différentes étapes du processus ou chez des clients disposant d’équipements différents, la classification devient essentielle. Ce niveau de contrôle est généralement mis en œuvre en ligne, avec des systèmes de vision intégrés aux lignes de marquage laser qui évaluent chaque code immédiatement après le marquage, ce qui permet de rejeter ou de retravailler immédiatement les pièces non conformes.

Une vérification complète est nécessaire dans les contextes où il existe des obligations réglementaires, des exigences contractuelles strictes ou des applications critiques en matière de sécurité. Dans ces cas, en plus du contrôle en ligne avec classement, des contrôles périodiques en laboratoire sont effectués avec des vérificateurs portatifs, documentant formellement la conformité pour chaque lot ou pour des échantillons représentatifs de la production.

L’intégration de ces systèmes dans les processus de marquage au laser nécessite des considérations techniques spécifiques concernant l’éclairage, la résolution de la caméra, l’étalonnage périodique de l’instrumentation et la gestion des données pour une traçabilité complète. Les systèmes les plus avancés permettent de configurer différents niveaux de contrôle en fonction du code spécifique ou des exigences du client, ce qui permet d’optimiser les temps de cycle sans compromettre la qualité là où elle est essentielle.

La tendance actuelle est à la mise en œuvre du classement en tant que norme, la vérification étant réservée à des contrôles de qualité périodiques ou à des certifications spécifiques. Cette architecture garantit le meilleur compromis entre un contrôle de qualité poussé, la productivité et la conformité réglementaire.
