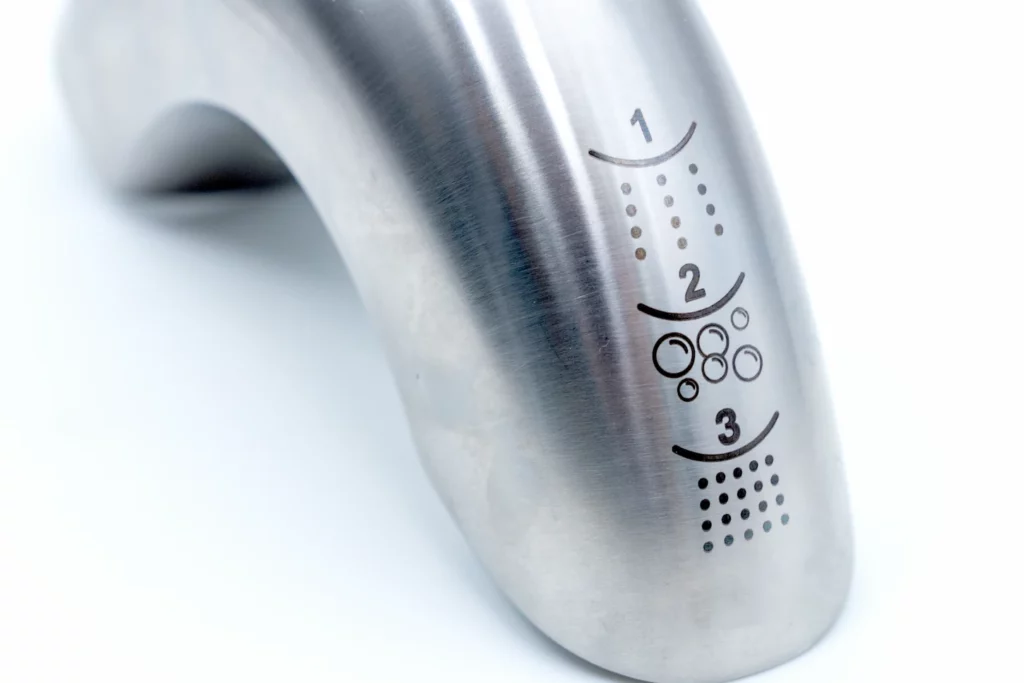

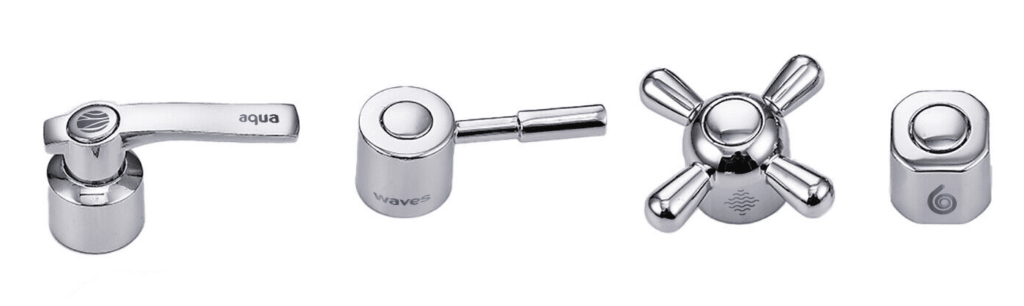

Le marquage laser dans l’industrie de la robinetterie a toujours représenté un défi technologique important. L’industrie exige des marquages permanents de haute qualité sur des surfaces de plus en plus complexes, des pommeaux de douche aux mitigeurs à géométrie articulée. Le marquage 2D traditionnel, bien qu’efficace sur les surfaces planes, montre des limites évidentes lorsqu’il s’agit de traiter des composants tridimensionnels.
Le défi des surfaces complexes
Dans le domaine de la robinetterie, les éléments à marquer sont souvent présents :
- Surfaces courbes à rayons variables
- Géométries cylindriques de différents diamètres
- Marquage de zones dans des endroits difficiles d’accès
- Nécessité d’un marquage sur plusieurs faces d’un même composant
L’innovation de la technologie 3D
La technologie des têtes laser 3D a révolutionné l’industrie du marquage en surmontant les limites des systèmes 2D conventionnels. Alors que les systèmes conventionnels fonctionnent sur un plan focal fixe, ce qui limite considérablement la qualité du marquage sur les surfaces courbes, la technologie 3D introduit un plan focal dynamique qui s’adapte automatiquement à la géométrie de la pièce à marquer.
Le véritable saut technologique se manifeste dans la capacité à traiter des surfaces inclinées jusqu’à ±30°, tout en conservant une qualité de marquage cohérente et uniforme. Cette caractéristique est particulièrement précieuse dans l’industrie de la robinetterie, où les surfaces courbes et les géométries complexes sont la norme plutôt que l’exception.
Technologie Dynamic Z et spécifications
Le cœur de la technologie 3D réside dans son système optique mobile de pointe. Les lentilles à focale variable, équipées d’un revêtement antireflet, se déplacent avec précision le long de l’axe Z sur une plage de 100 mm, atteignant des vitesses de déplacement allant jusqu’à 5 000 mm/s. La précision de positionnement de ±0,02 mm garantit des résultats cohérents et fiables.
Le système de contrôle est un autre élément clé de cette technologie. Un codeur à haute résolution (0,001 mm) fonctionne en tandem avec un processeur dédié, effectuant des calculs en temps réel et des corrections 1000 fois par seconde. Cela garantit un contrôle précis de la position et une compensation optimale des accélérations.
Processus de marquage optimisé
Le processus de marquage se compose d’étapes bien définies qui garantissent des résultats optimaux :
- Phase de préparation
- Définition précise de la trajectoire de marquage
- Optimisation des paramètres du laser pour chaque zone
- Programmation précise des quotas Z
- Phase d’exécution
- Ajustement continu de la position Z pendant le marquage
- Maintien d’une longueur focale optimale
- Gestion intelligente de la puissance du laser

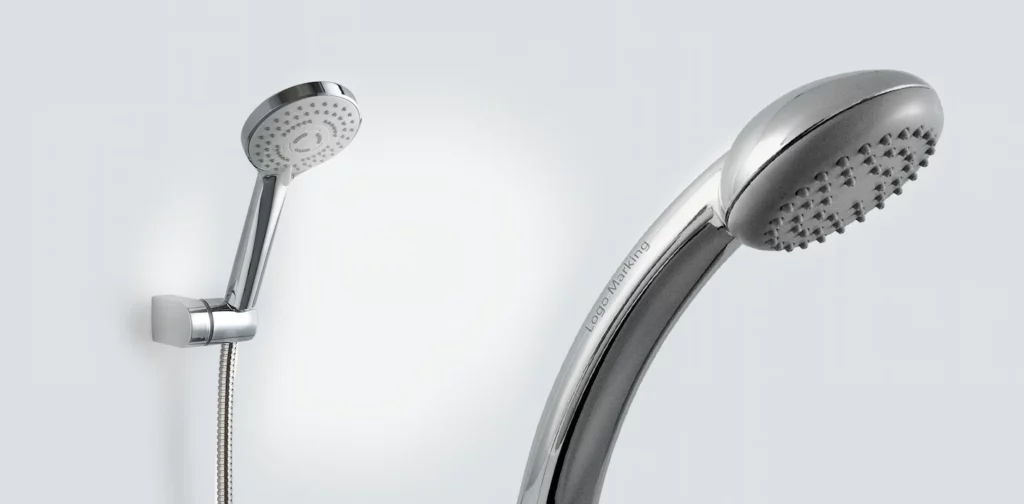

Étude de cas : Marquage d’un pommeau de douche
L’efficacité de la technologie 3D apparaît clairement dans les applications pratiques. Prenons l’exemple du marquage d’un pommeau de douche à la surface incurvée.
Les systèmes 2D traditionnels nécessitent de multiples repositionnements de la pièce, ce qui se traduit par une qualité irrégulière et des temps de traitement élevés. En revanche, la tête LASIT 3D permet d’effectuer le marquage en une seule opération, ce qui garantit.. :
- Qualité constante sur toute la surface courbe
- Réduction de 60 % de la durée du processus
- Élimination des erreurs d’alignement
- Répétabilité maximale des processus
Mise en œuvre de LASIT
LASIT a développé une gamme complète de systèmes de marquage laser avec têtes 3D, spécifiquement optimisés pour l’industrie de la robinetterie. La technologie mise en œuvre se caractérise par
- Compensation automatique des variations de surface
- Logiciel dédié à la gestion des surfaces complexes
- Intégration aux systèmes d’automatisation industrielle
- Fiabilité supérieure avec MTBF >50 000 heures
