Lorsqu’un lot de disques de frein présente des défauts découverts en aval de la chaîne d’assemblage, la capacité à retracer immédiatement le fournisseur de matières premières, les paramètres de moulage et les contrôles de qualité devient cruciale. Dans l’industrie automobile, où chaque composant critique pour la sécurité doit répondre à des exigences réglementaires strictes, le marquage laser avec des codes DataMatrix est désormais la norme de facto pour assurer une traçabilité complète et la conformité réglementaire tout au long de la chaîne d’approvisionnement.
Les disques de frein, composants soumis à des contraintes thermiques et mécaniques extrêmes, nécessitent un marquage permanent qui résiste à l’usure, aux températures élevées et aux agents corrosifs, sans compromettre les propriétés structurelles du matériau. La technologie du laser à fibre, avec des longueurs d’onde autour de 1064 nm, permet d’obtenir des contrastes optiques stables sur la fonte et les alliages métalliques, en gravant des codes bidimensionnels lisibles tout au long de la durée de vie du composant.
Le rôle de DataMatrix dans la chaîne d’approvisionnement automobile

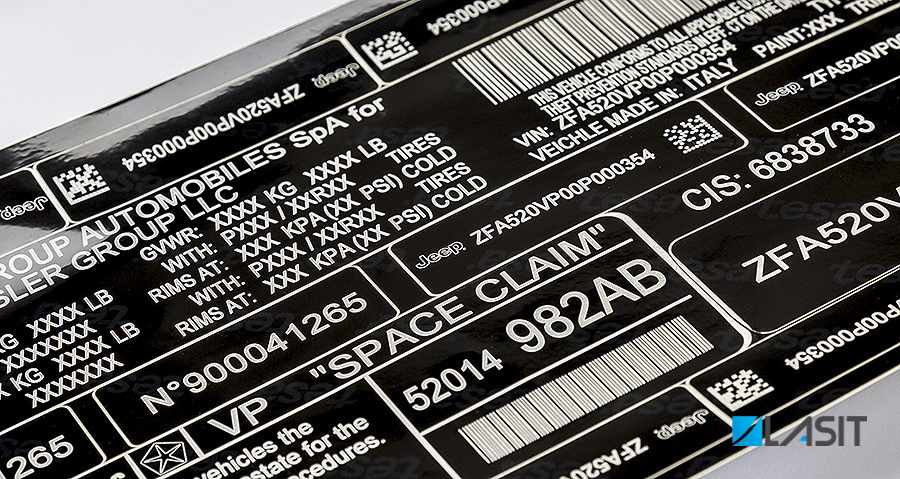

Le code DataMatrix, normalisé selon la norme ISO/IEC 16022, permet de stocker jusqu’à 2 335 caractères alphanumériques dans un espace réduit, généralement compris entre 5×5 mm et 14×14 mm sur les disques de frein. Cette densité d’information permet d’incorporer des données essentielles : numéro de lot, date de production, code fournisseur, identifiant unique de la pièce, et même des références aux paramètres critiques du processus.
La capacité de correction des erreurs Reed-Solomon intégrée dans la norme DataMatrix garantit la lisibilité même en présence de dommages partiels du code, jusqu’à 30 % de la surface totale. Cette caractéristique est particulièrement importante pour les composants exposés aux contaminants, aux huiles et aux débris métalliques au cours du traitement et de l’assemblage.
Dans le contexte de la directive européenne 2007/46/CE et du règlement CEE-ONU R90, qui régissent l’homologation des systèmes de freinage, la traçabilité documentée de chaque disque de frein n’est pas seulement une bonne pratique, mais une exigence obligatoire. Les fabricants doivent être en mesure de prouver, en cas de rappel ou d’enquête de sécurité, l’origine et l’itinéraire de production de chaque composant individuel mis sur le marché.
Paramètres de marquage au laser sur la fonte et les alliages pour freins
Le marquage au laser des disques de frein nécessite un étalonnage minutieux des paramètres du processus afin d’éviter les altérations microstructurelles susceptibles de provoquer des fissures ou des zones fragiles. Les matériaux typiques – fonte grise perlitique GG15, fonte sphéroïdale GG40 ou alliages spéciaux pour les applications sportives – ont des réponses thermiques différentes à l’énergie laser.
| Paramètres | Gamme typique | Effet sur le marquage |
| Puissance moyenne | 20-50 W | Profondeur et contraste du code |
| Fréquence d’impulsion | 20-100 kHz | Qualité et rapidité de la surface |
| Vitesse de balayage | 500-2000 mm/s | Définition des modules DataMatrix |
| Diamètre de la tache focale | 30-80 μm | Résolution minimale lisible |
L’objectif est d’obtenir une profondeur de marquage comprise entre 20 et 50 μm, suffisante pour assurer la permanence sans affecter l’épaisseur fonctionnelle du disque. Les essais de fatigue thermique selon la norme SAE J2928 montrent que les marquages correctement réalisés ne réduisent pas la résistance mécanique du composant, à condition que la zone marquée soit positionnée à l’écart des zones de contraintes mécaniques maximales.

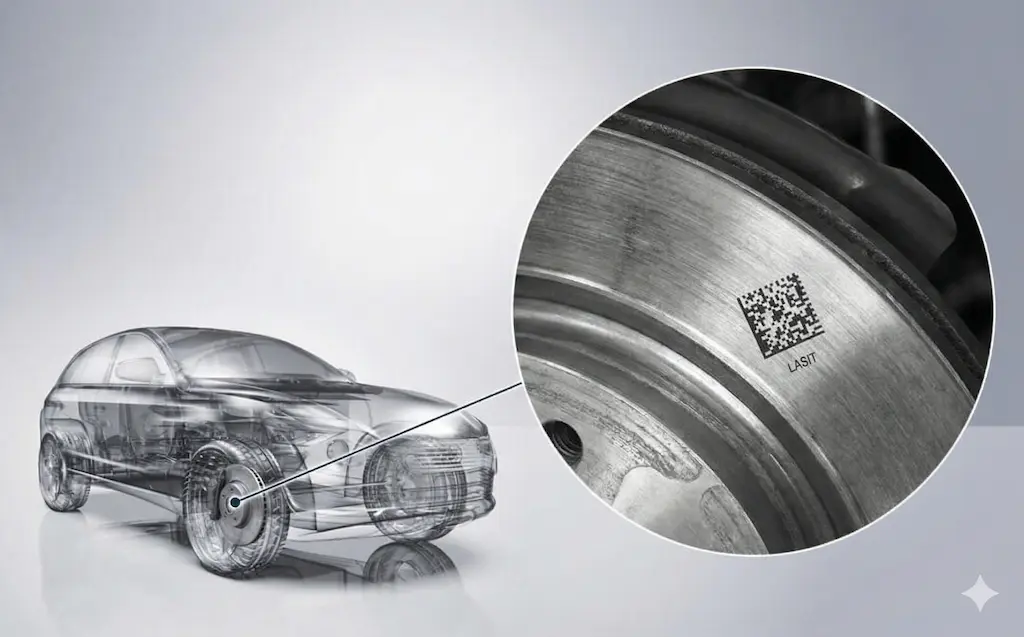

La zone de marquage optimale sur les disques de frein est généralement la calotte centrale ou la bande périmétrique extérieure qui n’est pas affectée par le contact avec les plaquettes. Ce choix permet d’éviter les interférences avec les surfaces fonctionnelles et réduit le risque d’accumulation de contaminants dans les cellules DataMatrix pendant le fonctionnement.
Intégration avec les convoyeurs automatiques : synchronisation et productivité
L’automatisation du marquage laser sur des lignes de production à grand volume nécessite des systèmes de convoyage synchronisés avec les scanners laser et une logique de contrôle qui gère les variations de positionnement, d’orientation et de vitesse d’alimentation des disques. Les solutions les plus avancées intègrent des encodeurs rotatifs ou linéaires qui communiquent en temps réel la position exacte de la pièce au logiciel de marquage.
Les systèmes à encodeur-suiveur permettent le marquage de composants en mouvement, ce qui réduit les temps de cycle par rapport aux solutions dotées de stations d’arrêt et de marquage. Sur les lignes ayant un débit cible de 60 à 120 disques/heure, cette architecture élimine les temps d’arrêt de l’ indexation, augmentant ainsi l’efficacité globale du système (OEE) de 15 à 20 %.
La synchronisation précise entre le convoyeur et le laser nécessite des interfaces de communication rapides, généralement basées sur des protocoles industriels tels que EtherCAT ou PROFINET, avec des temps de latence inférieurs à 1 ms. Le logiciel de marquage doit compenser dynamiquement les variations de la vitesse de la bande et de la position angulaire du disque, en recalculant les trajectoires de balayage du faisceau laser en temps réel.
Un aspect critique est la gestion des tolérances de positionnement mécanique. Les disques de frein en transit sur les convoyeurs présentent des écarts de centrage et d’angle pouvant aller jusqu’à ±5 mm et ±3° par rapport à leur position nominale. Sans correction automatique, ces écarts compromettraient la qualité du code DataMatrix, ce qui nécessite des systèmes de vision intégrés pour la reconnaissance dynamique de la position.
Systèmes de vision pour le codage qualitatif de la classification

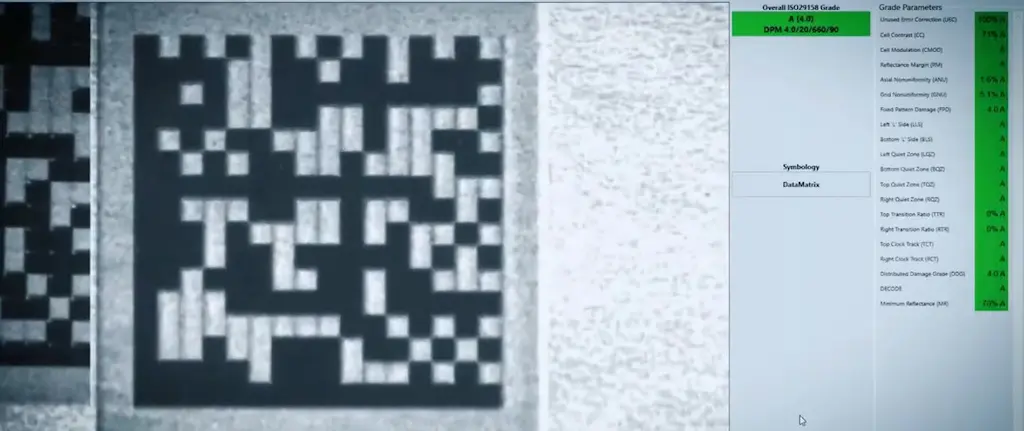

La norme ISO/IEC 15415 définit les critères d’évaluation de la qualité d’impression des codes bidimensionnels, en attribuant une note allant de A (excellent) à F (illisible). Pour les disques de frein automobiles, les fournisseurs de niveau 1 exigent généralement une qualité minimale de B ou mieux, vérifiée sur 100 % des pièces produites.
Les systèmes intégrés de vision des machines de post-marquage acquièrent des images haute résolution de la matrice DataMatrix fraîchement gravée, analysant des paramètres critiques tels que
- Contraste local: différence de luminosité entre les cellules claires et sombres.
- Modulation: uniformité du contraste sur l’ensemble de la zone de code
- Décodage: compétences en lecture et correction des erreurs
- Distorsion géométrique: écarts par rapport à la grille parfaite
Les algorithmes de traitement d’image, souvent basés sur des techniques de seuillage adaptatif et des filtres morphologiques, effectuent le classement en un temps de cycle, généralement entre 200 et 500 ms. Les disques dont les codes ne sont pas conformes sont automatiquement mis au rebut ou envoyés pour être retravaillés, avec un suivi de l’anomalie dans le système d’exécution de la fabrication (MES).
Un éclairage spécifique est essentiel pour garantir la répétabilité des mesures. Les solutions les plus efficaces utilisent des éclairages LED coaxiaux ou à champ sombre, qui maximisent le contraste entre le marquage laser et le fond métallique brut ou usiné. L’angle d’éclairage est optimisé en fonction de l’état de surface du disque, qui peut varier d’une surface rugueuse après fusion à une surface lisse après rectification.
Défis techniques et solutions opérationnelles
L’un des principaux obstacles à la mise en œuvre de systèmes automatisés de marquage laser sur les disques de frein est la variabilité de l’état de surface. Les disques peuvent arriver à la station de marquage avec des résidus d’huile de refroidissement, une oxydation localisée ou des éclaboussures de matériau provenant d’opérations d’usinage antérieures. Ces contaminants réduisent considérablement la qualité du marquage, entraînant une dispersion de l’énergie laser et des codes partiellement illisibles.
Pour atténuer ce problème, les lignes de production les plus avancées intègrent des stations de nettoyage avant marquage avec des jets d’air ionisé ou de solvants volatils, suivis de systèmes de vision qui vérifient la propreté de la zone cible avant l’activation du laser. Par ailleurs, certaines usines utilisent des lasers à fibre dotés de puissances de crête élevées (>10 kW) en mode pulsé, capables de « brûler » de fines couches de contaminants et de marquer directement le substrat métallique.
L’étalonnage périodique des systèmes de vision laser est un autre élément clé du maintien de la qualité dans le temps. Les fluctuations thermiques, la dérive mécanique des composants optiques et l’usure de la lentille de focalisation peuvent progressivement modifier la position du point focal et la taille du spot laser. Les meilleures pratiques comprennent des routines d’étalonnage automatique quotidiennes, basées sur des modèles de référence certifiés, avec des seuils d’intervention qui déclenchent des alarmes en cas d’écarts supérieurs à ±50 μm.
Conformité réglementaire et audits de la chaîne d’approvisionnement
La capacité de tracer de manière unique chaque disque de frein grâce au DataMatrix laser devient essentielle lors des audits de certification conformément à la norme IATF 16949, spécifique à l’industrie automobile. Les auditeurs vérifient que les codes sont lisibles, permanents et liés aux bases de données de production, avec des preuves documentaires permettant de retracer les paramètres de moulage, les contrôles dimensionnels, les traitements thermiques et les essais en laboratoire pour chaque disque.
Les systèmes de fabrication modernes intégrés relient les données de marquage aux systèmes ERP, PLM et de gestion de la qualité, créant ainsi un fil numérique qui accompagne le composant depuis l’entrée des matières premières jusqu’à son installation sur le véhicule. En cas de défauts sur le terrain ou de rappels, cette traçabilité numérique permet l’identification précise des lots concernés, ce qui réduit les coûts et les délais des rappels sélectifs.
La directive européenne sur les déchets d’équipements électriques et électroniques (DEEE) et le règlement REACH exigent également la traçabilité des substances utilisées, y compris les revêtements ou les traitements de surface appliqués aux disques de frein. DataMatrix peut incorporer des références aux fiches de données de sécurité et aux déclarations de conformité RoHS, ce qui facilite la gestion des composants en fin de vie et le recyclage des matériaux.
Avantages mesurables et retour sur investissement du marquage laser automatisé
L’adoption de systèmes de marquage laser avec contrôle par vision sur les lignes automatisées génère des avantages tangibles qui justifient l’investissement initial, généralement compris entre 80 000 et 150 000 euros pour une station complète. La réduction du taux de non-conformité est l’un des effets les plus immédiats : le passage du poinçonnage mécanique ou du marquage par jet d’encre, sujets à l’usure et à l’illisibilité, à des codes laser permanents peut réduire les rejets de qualité de 60 à 70 %.
La vitesse de marquage contribue directement à la productivité : un système laser à fibre bien dimensionné marque un DataMatrix de 10×10 mm en 1,5 à 3 secondes, contre 5 à 8 secondes avec d’autres technologies. Sur des volumes de 500 à 1 000 disques par jour, cela signifie un gain de temps de production de 30 à 60 minutes, ce qui équivaut à environ 25 à 50 pièces supplémentaires.
Du côté de la chaîne d’approvisionnement, la traçabilité numérique réduit les coûts de gestion des rappels : selon les données de l’industrie, le coût moyen d’un rappel automobile est d’environ 500 euros par véhicule. La possibilité de limiter les rappels à des lots spécifiques, plutôt qu’à des productions entières, peut générer des économies de plusieurs millions d’euros pour les incidents impliquant des composants critiques tels que les freins.
Perspectives d’évolution : Blockchain et traçabilité distribuée
Les technologies émergentes ouvrent de nouvelles frontières en matière de traçabilité industrielle. Certains constructeurs automobiles expérimentent l’intégration des données de marquage laser aux plateformes blockchain, qui assurent l’immuabilité et le partage sécurisé des informations tout au long de la chaîne d’approvisionnement. Chaque scan du DataMatrix, de la production à l’assemblage en passant par les contrôles après-vente, génère une transaction enregistrée et vérifiable en permanence.
Cette architecture distribuée élimine le besoin de bases de données centralisées propriétaires, ce qui facilite la collaboration entre les acteurs de rang 1, les équipementiers et les fournisseurs de matériaux. En cas de litige sur les défauts ou la responsabilité, la blockchain fournit un historique incontestable de toutes les étapes et vérifications effectuées sur le composant.
L’évolution des systèmes de vision artificielle utilisant des algorithmes d’apprentissage profond pour la détection des anomalies promet également d’améliorer encore la prédictivité du contrôle de la qualité. Les réseaux neuronaux formés sur des millions d’images de codes DataMatrix peuvent identifier des modèles de dégradation du marquage liés à des problèmes de processus spécifiques, déclenchant ainsi des actions correctives préventives avant que des non-conformités ne soient générées.
