Nettoyage laser avant soudage laser : comment la préparation de la surface détermine la qualité du joint

Dans le cycle de production d’un composant métallique soudé, la phase de préparation de la surface reçoit rarement l’attention qu’elle mérite. Pourtant, dans la pratique industrielle quotidienne, un pourcentage significatif des défauts de soudage – porosité, fissures, manque de fusion, variabilité mécanique du joint – n’est pas dû à des paramètres incorrects du processus de soudage, mais à des contaminants présents sur la surface au moment de l’irradiation. Les huiles d’usinage, les oxydes stratifiés, les résidus d’e-coat ou de simples traces d’humidité peuvent modifier le comportement thermique du bain de soudure de manière imprévisible, rendant instable même un procédé laser par ailleurs bien calibré.

Cet article s’adresse aux responsables de processus et aux ingénieurs en soudage qui travaillent avec de l’acier au carbone, de l’acier inoxydable et des alliages d’aluminium dans des contextes de production en série. L’objectif est de fournir un aperçu technique précis de la manière dont le nettoyage laser avant soudage diffère des méthodes traditionnelles, des paramètres qui régissent le processus et de la manière dont la qualité du nettoyage se traduit par des résultats métallurgiques mesurables.

Surface contaminée, articulation compromise : mécanismes de dégradation

Lorsque le faisceau laser rencontre une surface contaminée, la première conséquence est une modification localisée et incontrôlée de l’absorbance. Un film d’huile ou de graisse, même mince, modifie l’émissivité de la surface et peut induire une vaporisation explosive dans le bain de fusion. La vapeur piégée lors de la solidification génère de la porosité, un des défauts les plus critiques car il est difficile à détecter par inspection visuelle et pénalise fortement la résistance à la fatigue du joint.

Les oxydes, en particulier les oxydes d’aluminium (Al₂O₃, dont le point de fusion est d’environ 2050°C contre 660°C pour l’aluminium de base), créent des couches réfractaires qui empêchent la fusion complète entre les bords du joint. Le résultat typique est un manque de fusion latérale, c’est-à-dire une discontinuité partielle du bourrelet qui réduit considérablement la section portante effective sans être visible de l’extérieur. Les résidus de peinture ou l’e-coat, d’autre part, apportent des hydrocarbures volatils qui produisent des inclusions gazeuses et, en présence de chlore ou d’autres halogènes, peuvent déclencher une corrosion intergranulaire accélérée.

Du point de vue de la répétabilité du processus, la contamination est avant tout un problème de variabilité : le même programme laser produit des joints différents sur des pièces identiques, simplement parce que le film d’huile a une épaisseur inégale d’une pièce à l’autre, ou parce que la rouille superficielle est inégalement répartie. Dans une production en série, cette variabilité se traduit directement par des coûts de rebut et de reprise difficilement prévisibles.

Principaux contaminants et leurs effets sur la piscine de soudure

Une classification opérationnelle des contaminants permet de définir le protocole de nettoyage le plus approprié. Chaque catégorie interagit avec le processus de soudage par des mécanismes physico-chimiques distincts.

Les huiles et les graisses d’usinage sont les contaminants les plus fréquents sur les pièces fraisées, tournées ou moulées. Composées principalement d’hydrocarbures à longue chaîne, elles se décomposent dans le bain de fusion en libérant du CO et du CO₂ qui, piégés lors de la solidification rapide, génèrent une porosité répartie dans tout le volume de la perle. Leur présence réduit également la mouillabilité de la surface, déstabilisant la forme de la bille elle-même.

Les oxydes et les hydroxydes se forment spontanément sur l’acier, même pendant des temps de séjour courts (la rouille fine sur l’acier au carbone se stratifie en quelques heures dans les environnements humides), et de manière extrêmement stable sur l’aluminium. Les oxydes de fer, bien qu’ayant un point de fusion plus bas que l’alumine, introduisent des inhomogénéités de composition dans le bain et peuvent agir comme des noyaux de fissures sous contrainte thermique.

Les peintures, e-coats et revêtements organiques sont de plus en plus présents sur les composants automobiles qui sont soudés après un traitement anticorrosion. La décomposition thermique de ces couches produit des gaz à haute pression dans le bain, ce qui entraîne des éclaboussures, une porosité grossière et, dans le pire des cas, des projections qui endommagent les optiques et les fixations. En outre, de nombreux apprêts à base d’époxy contiennent des pigments de zinc qui, en se sublimant à environ 907°C, génèrent des vapeurs toxiques et introduisent des inclusions métalliques dans le joint.

L’humidité et les sels sont particulièrement critiques pour l’acier inoxydable et les alliages d’aluminium dans les environnements où les fluctuations de température sont importantes. La présence d’ions chlorure résiduels provenant des opérations de refroidissement accélère la corrosion intergranulaire après soudage, en particulier dans les zones affectées thermiquement (HAZ).

Méthodes traditionnelles et nettoyage laser : une comparaison technique

Les méthodes conventionnelles de préparation des surfaces – lavage au solvant, dégraissage alcalin, brossage mécanique, sablage – sont la norme dans l’industrie depuis des décennies, et chacune d’entre elles présente des limites structurelles lorsqu’elle est appliquée dans un contexte de production automatisée.

Le nettoyage aux solvants organiques (acétone, IPA, MEK) est efficace sur les huiles et les graisses mais laisse des résidus si le solvant ne s’évapore pas complètement, et n’attaque pas les oxydes établis. Il s’agit d’un procédé manuel par définition, difficile à standardiser et soumis à des réglementations de plus en plus restrictives sur l’utilisation des COV. Le dégraissage alcalin dans un bain résout le problème des graisses de manière plus systématique, mais nécessite un cycle de rinçage et de séchage qui allonge la durée du cycle et introduit le risque d’une contamination par l’humidité résiduelle.

Le brossage mécanique avec des outils abrasifs ou des brosses en acier est couramment utilisé sur l’aluminium et l’acier pour éliminer les oxydes, mais il contamine la surface avec des fragments de métal provenant de l’outil lui-même – ce qui est particulièrement problématique sur l’acier inoxydable, où les particules de fer déposées peuvent devenir des noyaux de corrosion. Le sablage est efficace sur les grandes surfaces, mais il introduit des contraintes de compression difficiles à contrôler, est incompatible avec les géométries complexes et nécessite une chambre dédiée avec un système d’aspiration.

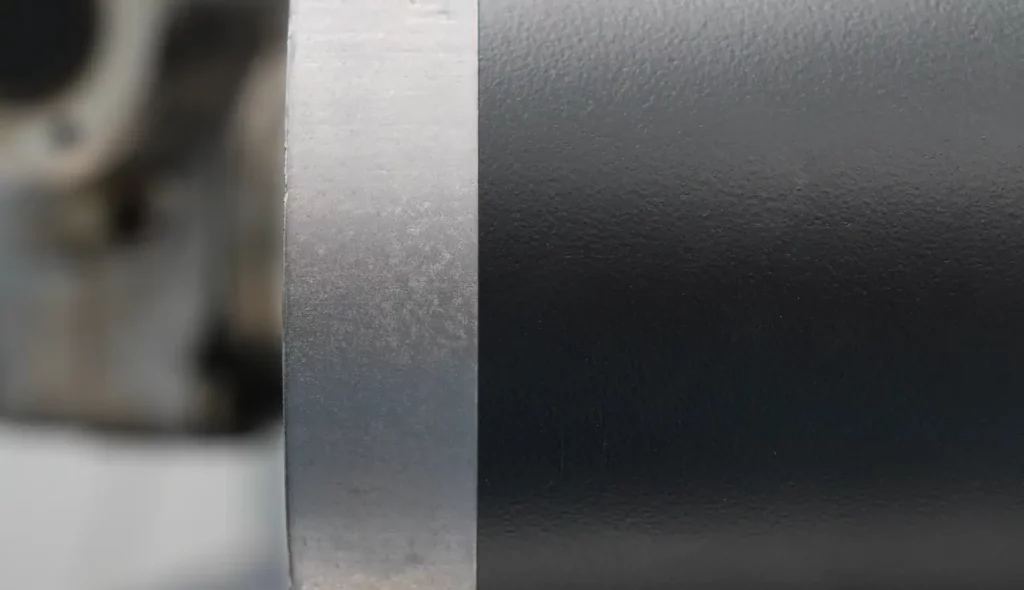

Le nettoyage laser permet de surmonter ces limitations pour trois raisons fondamentales. Premièrement, le processus est sélectif par seuil d’ablation: la fluence du faisceau est calibrée de manière à éliminer le contaminant (dont le seuil d’ablation est inférieur à celui du matériau de base) sans affecter le substrat métallique. Deuxièmement, il est intrinsèquement automatisable: le faisceau peut être guidé par des scanners galvanométriques ou des robots pour traiter exactement les zones qui seront soudées, en séquence avec le cycle de soudage lui-même, ce qui élimine la nécessité de transférer la pièce vers une station séparée. Troisièmement, il ne nécessite aucun consommable: pas de solvants, pas de sable, pas d’outils à remplacer, ce qui réduit considérablement les coûts d’exploitation récurrents et l’impact sur l’environnement.

Paramètres clés du nettoyage laser avant soudure

La conception du processus de nettoyage laser requiert le même soin que celui appliqué au soudage lui-même. Quatre paramètres déterminent le résultat du traitement : la puissance moyenne, la vitesse de balayage, le chevauchement entre les passes et la distance de focalisation.

La puissance moyenne (généralement exprimée en watts) détermine la fluence énergétique par unité de surface. Pour l’élimination de l’huile et de la graisse sur l’acier au carbone, des valeurs de l’ordre de 50-150 W avec des sources de fibres pulsées sont souvent suffisantes ; pour les oxydes compacts sur l’aluminium ou les revêtements organiques épais, 200-400 W peuvent être nécessaires. L’objectif est de dépasser le seuil d’ablation du contaminant tout en restant en dessous de celui du substrat, qui pour l’acier est typiquement de 1 à 2 J/cm² avec des impulsions nanosecondes.

La vitesse de balayage (m/s) et le pas de recouvrement (%) définissent ensemble la dose d’énergie reçue par la surface. Un chevauchement de 30 à 50 % entre les passages adjacents garantit l’uniformité du traitement ; un chevauchement excessif peut chauffer localement le substrat au-delà des températures critiques pour la microstructure, tandis qu’un chevauchement insuffisant laisse des traces non traitées visibles lors de l’inspection par UV.

La focalisation influence directement la densité de puissance. Travailler en focalisation (spot minimum) maximise la densité et accélère l’élimination des contaminants durs tels que les oxydes. Pour les contaminants organiques plus doux, travailler légèrement hors foyer avec un spot plus large permet de couvrir de plus grandes surfaces pour la même durée de cycle, réduisant ainsi le stress thermique.

Tableau 1 – Configurations opérationnelles typiques pour le nettoyage laser avant soudage (source de fibre pulsée, longueur d’onde 1064 nm, impulsions 50-200 ns)

Dans la ligne de production, l’intégration avec des robots ou des axes linéaires CNC permet de synchroniser la trajectoire de nettoyage avec la trajectoire de soudage : le nettoyage laser est effectué lors d’une passe préparatoire sur le même cordon qui sera soudé quelques secondes plus tard, ce qui élimine le risque de recontamination qui existe lorsque le nettoyage et le soudage ont lieu dans des stations séparées.

De la qualité propre aux résultats métallurgiques : données et vérification

La corrélation entre la préparation de la surface et la qualité des joints n’est pas théorique : elle est mesurable et documentable au moyen d’essais normalisés, et les données disponibles dans la littérature ainsi que notre expérience avec des clients des secteurs de l’automobile et des composants structurels montrent des améliorations constantes et reproductibles.

En ce qui concerne la porosité, des analyses métallographiques comparatives sur des coupes transversales de cordons obtenues avec et sans nettoyage laser montrent des réductions de la zone poreuse de 60% à 85% pour les composants en aluminium prétraités au laser par rapport aux composants dégraissés manuellement. La porosité résiduelle est généralement inférieure à 2 % de la surface de la section transversale, un seuil considéré comme acceptable par la norme EN ISO 13919-2 pour les joints de classe B.

Les essais de résistance à la traction et de fatigue montrent un avantage encore plus significatif : la variabilité de la charge de rupture (écart type normalisé) est réduite de 40 à 60 % lors du passage du nettoyage au solvant au nettoyage laser contrôlé. Cette réduction de la variabilité est probablement le résultat le plus important pour ceux qui gèrent des processus certifiés IATF 16949, où la capacité du processus (Cpk) doit rester supérieure à 1,33, même en ce qui concerne les propriétés mécaniques des joints.

Chez LASIT, nous avons intégré des cycles de nettoyage laser avant soudure dans des applications d’assemblage de composants structurels en aluminium pour l’automobile, constatant une réduction des rejets de processus (non-conformité avec l’inspection ultrasonique après soudure) de plus de 70 % par rapport à la configuration précédente avec nettoyage chimique manuel. La réduction de la durée globale du cycle a constitué un avantage secondaire important : en éliminant la station de dégraissage avec son transport et son séchage, le cycle a été raccourci de 18 à 25 secondes par pièce, ce qui a eu un impact direct sur l’OEE de la ligne.

Il existe des méthodes quantitatives établies pour vérifier la qualité de la propreté. Le test de rupture à l’eau (ASTM F22) évalue la mouillabilité de la surface après traitement : une surface exempte de contaminants organiques présente un angle de contact inférieur à 10°. La mesure de l’angle de contact à l’aide d’un rapporteur optique est la méthode la plus précise pour la qualification du procédé lors de la mise en œuvre. Pour les oxydes, l’analyse par fluorescence UV ou XPS (spectroscopie photoélectronique à rayons X) sur des échantillons de qualification fournit des données sur la composition de la surface qui complètent la caractérisation.

Mise en œuvre dans la production : considérations pratiques

La décision d’intégrer le nettoyage laser dans une ligne de soudage existante ou nouvelle est avant tout une décision d’ingénierie concernant l’agencement, la sécurité et la synchronisation des processus.

Du point de vue de la gestion des fumées, le nettoyage laser génère un panache contenant des particules fines et des composés organiques volatils qui doivent être efficacement extraits. Un système d’extraction localisé avec filtration HEPA et charbon actif est indispensable : non seulement pour protéger les opérateurs et les optiques laser, mais aussi pour respecter les limites d’émission de la directive 2004/37/CE relative aux agents cancérigènes sur le lieu de travail lors du traitement de surfaces avec des résidus d’e-coat ou des apprêts à base d’isocyanate.

En termes d’intégration avec les contrôles de ligne, les systèmes laser modernes présentent des interfaces numériques (EtherCAT, Profinet, OPC-UA) qui permettent d’enregistrer les paramètres du processus et l’état d’achèvement du cycle de nettoyage pour chaque pièce. Ce suivi est particulièrement important dans les contextes où la documentation du processus est une exigence réglementaire, comme les fournitures aux équipementiers automobiles qui exigent la conformité à la norme IATF 16949 avec une traçabilité complète du processus de production.

Le retour sur investissement du nettoyage laser repose sur trois éléments : l’élimination des consommables de nettoyage chimique, la réduction des déchets de soudage et la réduction du temps de cycle. Dans les applications avec des volumes de plus de 50 000 pièces/an sur des composants en aluminium ou en acier spécial, le retour sur investissement est généralement de l’ordre de 12 à 24 mois, avec un profil de risque faible car l’avantage du processus est vérifiable et mesurable dès la phase pilote.

Considérations finales

Le nettoyage de surface avant soudage laser n’est pas une opération auxiliaire : il fait partie intégrante du processus et sa qualité détermine directement la qualité métallurgique du joint. Le nettoyage laser présente un avantage technique certain par rapport aux méthodes traditionnelles – sélectivité par seuil d’ablation, absence de consommables, automatisation complète, traçabilité du processus – qui se traduit par des données mesurables : moins de porosité, moins de variabilité mécanique, moins de rejets, cycle plus court.

Pour quiconque conçoit un nouveau système de soudage au laser ou réévalue une ligne existante, le point de départ est une caractérisation rigoureuse des contaminants présents et des exigences réglementaires applicables au joint. À partir de là, la définition des paramètres du processus (puissance, vitesse, chevauchement) pour le matériau spécifique est une activité d’ingénierie structurée, et non une expérimentation empirique. Avec une configuration correcte, le nettoyage laser devient un multiplicateur de qualité pour l’ensemble du processus de soudage.
