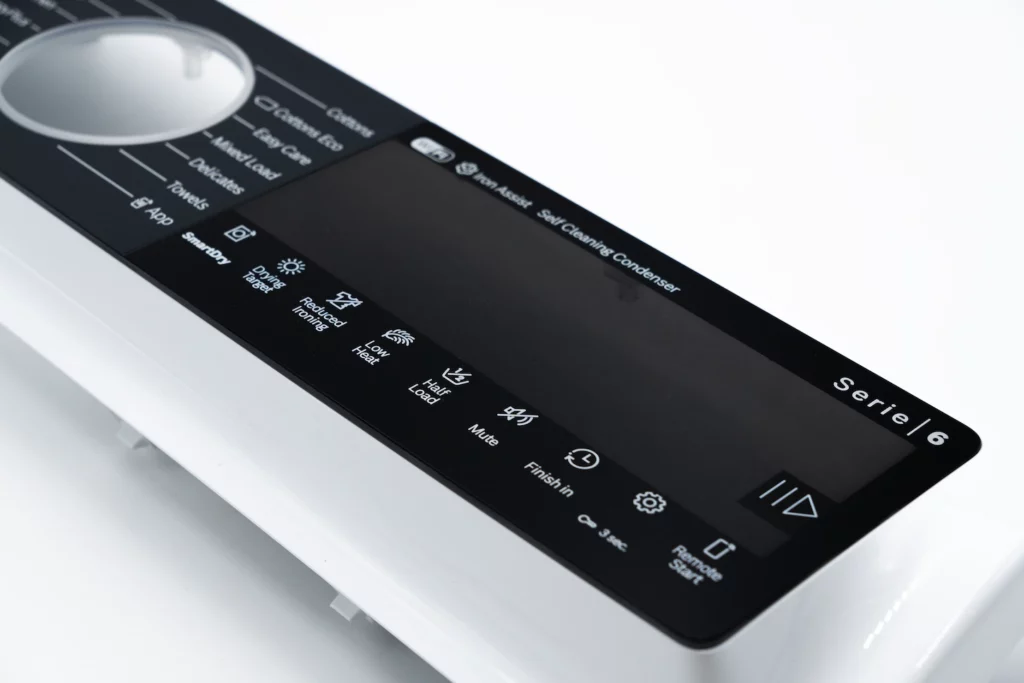

Dans le secteur de l’électroménager, la transition vers les interfaces numériques, les écrans tactiles et les finitions haut de gamme a radicalement changé les exigences en matière de marquage et de personnalisation des composants. Des éléments tels que les écrans tactiles capacitifs, les surfaces IMD (In-Mold Decoration), les panneaux de commande en ABS peint et les couvercles en PMMA nécessitent désormais des processus de gravure qui respectent l’intégrité esthétique, la lisibilité des symboles et la durabilité sans compromettre la fonctionnalité électronique ou structurelle. Le principal défi technique consiste à marquer des surfaces tridimensionnelles complexes avec des géométries courbes, des reliefs et des textures, tout en maintenant l’uniformité de la profondeur, la netteté des caractères et l’absence de dommages aux couches fonctionnelles sous-jacentes.
Les technologies traditionnelles de sérigraphie, de tampographie ou de gravure mécanique sont de moins en moins adaptées à ces exigences. La sérigraphie ne garantit pas une précision submillimétrique ou une résistance à l’abrasion sur les polymères techniques ; la tampographie présente des limites sur les géométries complexes ; la gravure mécanique introduit des contraintes localisées et des temps de cycle incompatibles avec une production en grande série. Le marquage laser apparaît comme la réponse technologique optimale, mais nécessite des configurations avancées : compensation dynamique du feu sur des surfaces non planes, profilométrie 3D intégrée, gestion simultanée de différentes longueurs d’onde pour des matériaux hétérogènes et automatisation avec des systèmes de vision pour garantir la répétabilité et la traçabilité complète.
Architecture du système : intégration du marquage 3D, de la profilométrie et de l’automatisation
Un système laser pour appareils ménagers conçu pour relever ces défis intègre de multiples composants technologiques dans une architecture modulaire et évolutive. Au cœur du système se trouve une
La tête 3D s’interface avec un système de profilométrie optique qui numérise au préalable la géométrie du composant à marquer. Grâce à la triangulation laser ou à la projection de motifs structurés, le système acquiert une carte tridimensionnelle complète de la surface, identifiant avec précision les changements d’élévation, micron par micron. Le logiciel de contrôle convertit cette carte en trajectoires laser optimisées, compensant automatiquement les déformations géométriques et garantissant que chaque point du marquage reçoit la même densité d’énergie, quelle que soit l’inclinaison locale de la surface.
L’architecture mécanique est basée sur des axes cartésiens XYZ motorisés de haute précision, intégrés à une table rotative mécanique indexée à cames. Cette configuration hybride offre des avantages décisifs : les axes XYZ positionnent la tête laser sur n’importe quel point de la pièce, tandis que la table rotative permet le chargement/déchargement en temps masqué et la rotation de la pièce pour maintenir le faisceau laser toujours perpendiculaire à la surface. La perpendicularité constante du faisceau améliore considérablement la qualité du marquage, en éliminant les distorsions de perspective et en garantissant une profondeur uniforme sur toute la zone usinée.
La structure porteuse est en acier soudé d’une seule pièce avec stabilisation thermique post-soudure, conçue au moyen d’une analyse FEM (méthode des éléments finis) pour minimiser les déformations sous charge dynamique. Cette méthode de construction, par opposition à l’utilisation de profils d’aluminium assemblés, garantit une grande rigidité structurelle (déformations inférieures à 0,08 mm, même dans des conditions critiques) pour un faible poids. Des guides linéaires de précision et des vis à billes en acier inoxydable complètent le système de mouvement, garantissant une répétabilité positionnelle à long terme, même dans des environnements de production difficiles.
Le mécanisme de rotation à came mécanique de la table d’indexation est une caractéristique distinctive. Par rapport aux systèmes de moteurs sans balais avec encodeurs rotatifs, la came mécanique offre une plus grande rigidité à la torsion, une précision angulaire inhérente et des temps de commutation plus courts. Pendant le marquage, des vérins pneumatiques verrouillent mécaniquement la table, éliminant ainsi toute micro-vibration induite par des contraintes externes. Cette stabilité est essentielle pour garantir des tracés laser exempts de gigue ou de maculage, en particulier sur les polices de petite taille (< 1 mm) ou les codes DataMatrix à haute densité.
Flexibilité du laser : Configurations IR MOPA et UV pour les matériaux polymères hétérogènes
Les appareils électroménagers modernes utilisent une grande variété de matériaux polymères et de revêtements de surface, chacun ayant des propriétés d’absorption optique différentes. Les films IMD (In-Mold Decoration) transfèrent des graphiques complexes sur des surfaces 3D par thermoformage ; les films tactiles capacitifs intègrent des composants électroniques flexibles pour les interfaces tactiles ; l’ABS peint offre des finitions haut de gamme avec une résistance élevée aux chocs ; le PMMA (polyméthacrylate de méthyle) et le PC (polycarbonate) offrent une transparence optique et une résistance thermique. Chaque matériau nécessite une longueur d’onde laser et un régime énergétique spécifiques pour obtenir des marques permanentes sans dégradation du substrat.
C’est pourquoi les systèmes avancés offrent des configurations modulaires avec des sources laser interchangeables. Les sources laser infrarouges MOPA (Master Oscillator Power Amplifier) fonctionnent généralement à 1064 nm avec un contrôle indépendant de la fréquence, de la durée de l’impulsion et de la puissance de crête. Cette flexibilité paramétrique permet de marquer les couches IMD en enlevant sélectivement la couche graphique sans endommager le polymère sous-jacent, de graver les bandes tactiles tout en préservant l’intégrité des circuits capacitifs et de créer des contrastes visibles sur l’ABS peint en enlevant de manière contrôlée le revêtement pigmenté.
En revanche, les sources laser UV (ultraviolet) à 355 nm exploitent l’absorption photochimique directe des polymères transparents ou clairs. Les matériaux tels que le PMMA, le PC transparent et l’ABS blanc subissent une rupture photochimique des liaisons polymères sous l’effet du rayonnement UV, ce qui génère des marques permanentes avec un apport de chaleur minimal. Ce mode « froid » est particulièrement adapté aux composants sensibles à la chaleur ou lorsqu’un contraste de couleur élevé est requis sans carbonisation de la surface.
La possibilité d’équiper la machine de deux sources laser – généralement un MOPA IR et un UV – offre des avantages opérationnels significatifs dans les environnements de production multiréférences. Au lieu de reconfigurer le système ou de remplacer manuellement la source, le logiciel sélectionne automatiquement le laser approprié en fonction du matériau détecté par le système de vision ou la base de données de production. Cette configuration à deux lasers permet également de doubler la productivité sur les lots homogènes en parallélisant les opérations sur deux stations de travail indépendantes alimentées par la même table rotative.
Vision et système d’autocentrage : précision du positionnement et traçabilité
La variabilité des dimensions et de la position des composants est un élément critique inhérent aux chaînes d’assemblage d’appareils électroménagers, où les tolérances cumulées d’assemblage peuvent atteindre plusieurs millimètres. Un système laser dépourvu de capacités de vision industrielle nécessiterait un équipement de fixation complexe et coûteux, avec des temps de changement élevés à chaque changement de référence. L’intégration d’un système de vision industrielle avec des algorithmes de reconnaissance des formes élimine ce problème et permet un centrage automatique du composant, quelle que soit sa position sur la table.
Le système de vision acquiert une image numérique du composant chargé, identifie les caractéristiques géométriques distinctives (arêtes, trous de référence, profils caractéristiques) et calcule en temps réel la transformation rototranslationnelle nécessaire pour aligner le système de coordonnées de la pièce sur celui de la machine. Le logiciel corrige dynamiquement les trajectoires du laser, garantissant que le marquage tombe exactement dans la position prévue par le dessin CAO, avec des précisions de position typiquement inférieures à ±0,05 mm.
Outre la fonction de centrage, le système de vision assure des tâches de traçabilité et de contrôle de la qualité. Avant le marquage, il vérifie la présence du bon composant, détecte les défauts de surface critiques (rayures, contamination) et signale les anomalies susceptibles d’affecter la lisibilité du marquage. Après le marquage, le système acquiert une image du code gravé, évalue son contraste, sa définition et sa lisibilité conformément aux normes industrielles (ISO/IEC 15415 pour DataMatrix, AIM DPM pour Direct Part Marking) et archive numériquement l’image en l’associant au numéro de série du produit.
Cette double validation pré/post-marquage garantit que seuls les composants conformes suivent la ligne d’assemblage, réduisant ainsi les rejets en aval et les litiges de qualité. L’intégration avec les systèmes MES (Manufacturing Execution System) et les bases de données de traçabilité centralisées permet d’associer à chaque composant marqué des données complètes sur le processus : horodatage, paramètres laser utilisés, opérateur, lot de matériaux, résultat de l’inspection visuelle. Ces informations deviennent essentielles en cas de rappel de produits, d’analyse des défaillances ou d’optimisation des processus.
Gestion dynamique de l’aspiration : CFD et contrôle sélectif des fumées
Le marquage laser des polymères génère inévitablement des sous-produits volatils : particules carbonées, vapeurs de dégradation thermique et gaz de réaction. Ces contaminants, s’ils ne sont pas éliminés efficacement, se déposent sur les optiques du laser, réduisant leur transmittance, contaminent la surface nouvellement marquée, compromettant le contraste visuel, et présentent un risque pour la santé des opérateurs. Un système de vide inadéquat limite considérablement l’efficacité de la production et nécessite une maintenance fréquente.
L’approche technique optimale implique la conception du système d’aspiration par la méthode de la dynamique des fluides numérique (CFD). Des simulations numériques permettent d’optimiser la géométrie des conduits, le positionnement des buses d’aspiration et le débit volumétrique requis pour garantir des vitesses de capture adéquates (typiquement > 20 m/s près du point d’ablation) tout en minimisant les pertes de pression. L’objectif est de maximiser la hauteur de chute effective – c’est-à-dire la capacité d’aspiration au point critique – plutôt que de simplement surdimensionner la puissance du ventilateur.
L’activation sélective de l’aspiration au moyen d’électrovannes pneumatiques constitue un élément novateur. Au lieu de maintenir l’ensemble du circuit en vide continu, le système n’ouvre sélectivement que les évents correspondant à la zone activement marquée par le laser. Ce contrôle dynamique présente de multiples avantages : il augmente localement la vitesse d’aspiration (avec le même débit total), réduit la consommation d’énergie du ventilateur, minimise le flux d’air sur les persiennes en réduisant le dépôt de particules et abaisse le niveau sonore global du système.
Le dimensionnement de l’équipement d’extraction doit tenir compte non seulement du volume des fumées générées, mais aussi de la nature chimique des contaminants. Les polymères chlorés (PVC, par exemple) ou fluorés (PTFE, par exemple) dégagent des vapeurs corrosives qui nécessitent des matériaux de canalisation résistants et des systèmes de filtration chimique spécifiques. Les systèmes de filtration à deux niveaux – préfiltre mécanique pour les grosses particules et filtres HEPA H13/H14 pour les particules fines – assurent une recirculation de l’air conforme aux limites d’exposition professionnelle, éliminant ainsi le besoin d’une évacuation externe avec la perte d’énergie associée.
Intégration ERP/MES et interface de données d’usine
L’industrie 4.0 a rendu indispensable l’intégration des machines de production aux systèmes d’information des entreprises. Un système laser isolé, dépourvu de communication bidirectionnelle avec l’ERP (Enterprise Resource Planning) et le MES, représente un goulot d’étranglement en matière d’information : il nécessite une saisie manuelle des tâches, ne suit pas automatiquement la production et génère des inefficacités logistiques. L’architecture logicielle moderne offre une connectivité native avec des protocoles industriels standard et des interfaces de programmation (API) pour l’échange de données en temps réel.
Le logiciel de commande de la machine met en œuvre des protocoles de communication industrielle tels que OPC UA (Open Platform Communications Unified Architecture), MQTT (Message Queuing Telemetry Transport) ou des interfaces RESTful pour l’intégration avec des systèmes informatiques hétérogènes. Par ces canaux, la machine reçoit du MES des recettes de marquage, des paramètres laser, des séquences de production et des priorités de travail. Parallèlement, elle envoie des données de production en temps réel au MES : pièces marquées, temps de cycle, alarmes, résultats d’inspection, consommation d’énergie.
L’intégration avec l’ERP permet de synchroniser la programmation du marquage avec la disponibilité des matériaux, les commandes des clients et les délais logistiques. Lorsqu’une commande est saisie dans l’ERP, le système génère automatiquement les tâches de marquage correspondantes, télécharge les fichiers graphiques nécessaires à partir du PLM (Product Lifecycle Management) et les envoie à la machine laser. Une fois le marquage terminé, l’ERP reçoit la confirmation de la quantité produite, met à jour les stocks et génère les documents d’accompagnement avec des codes de suivi uniques.
Du point de vue matériel, le système fournit un ensemble complet de signaux d’E/S numériques pour l’interfaçage avec les robots, les systèmes de manutention automatique et les automates programmables de la ligne. Les entrées numériques reçoivent des signaux pour l’activation du cycle, la présence de pièces, l’arrêt d’urgence de la ligne ; les sorties numériques signalent la fin du cycle, l’alarme de la machine, la demande de matériaux. Cette interface électrique standardisée permet d’intégrer la machine laser dans des cellules robotisées ou des lignes de transfert entièrement automatisées, sans qu’il soit nécessaire de modifier le logiciel.
Avantages opérationnels et qualité du résultat final
L’utilisation d’un système laser intégré pour le marquage des appareils électroménagers génère des avantages tangibles dans de multiples dimensions opérationnelles. En termes de qualité, le
La flexibilité de la production se traduit par une réduction considérable des temps de changement. Le passage d’un panneau de commande à un autre modèle nécessite simplement le chargement d’un nouveau fichier de marquage, sans aucun remplacement d’outil ni reconfiguration mécanique. Dans les contextes multi-produits typiques de l’industrie de l’électroménager, où plusieurs variantes esthétiques partagent la même plateforme fonctionnelle, cette agilité permet une production en flux tendu synchronisée avec la demande réelle, réduisant les stocks intermédiaires et le risque d’obsolescence.
Le temps masqué de chargement/déchargement permis par la table rotative indexable optimise l’utilisation du laser. Pendant que la machine marque sur une station, l’opérateur prépare les composants sur la station opposée. Le temps de passage inférieur à 1,5 seconde rend négligeable la perte de productivité liée à la rotation. Sur les lots de moyenne et grande taille, cette configuration rapproche l’efficacité globale des valeurs théoriques du temps laser seul, maximisant ainsi le retour sur investissement.
La qualité constante assurée par la compensation 3D, la profilométrie et le centrage automatique élimine les rejets dus à un positionnement incorrect ou à une profondeur inégale. La répétabilité micrométrique du système mécanique et la stabilité des paramètres du laser garantissent que la millionième pièce marquée est identique à la première, une condition essentielle pour les contrats de fourniture de type automobile où les PPM (parties par million) défectueux sont contractuellement contraignants.
Du point de vue de la sécurité et de la conformité réglementaire, les systèmes laser industriels modernes sont de la catégorie de sécurité PL-c conformément à la norme EN ISO 13849-1, avec des relais de sécurité dédiés, une technologie de double contacteur et des verrouillages multiples. L’ensemble du volume de travail est protégé contre les émissions laser, conformément à la classification laser de classe 1 (sûre dans toutes les conditions raisonnablement prévisibles). L’extraction intégrée garantit la conformité aux limites d’exposition professionnelle pour les substances en suspension dans l’air, conformément à la directive 2004/37/CE sur les agents cancérigènes et mutagènes.
Perspectives d’avenir : vers la personnalisation de masse et l’inspection entièrement automatisée
L’évolution du marché de l’électroménager va dans le sens d’une personnalisation croissante : appareils configurables avec panneaux interchangeables, éditions limitées cobrandées, services de personnalisation esthétique. Ces tendances amplifient la valeur du marquage laser, une technologie intrinsèquement flexible qui permet des variations graphiques sans investissement en outillage. L’intégration avec les systèmes de configuration web-to-production permettra aux clients finaux de définir en ligne des modèles graphiques personnalisés, qui seront automatiquement traduits en travaux de marquage et en produits à la demande dans des délais minimaux.
L’intelligence artificielle appliquée à l’inspection visuelle promet d’élever encore les normes de qualité. Des algorithmes d’apprentissage profond formés sur des milliers d’images de marquages conformes et défectueux seront capables d’identifier des anomalies subtiles (microfractures, contraste insuffisant, écarts géométriques) invisibles pour les opérateurs humains ou les systèmes de vision traditionnels basés sur des seuils fixes. Ces systèmes d’inspection pilotés par l’IA fourniront un retour d’information en temps réel à la commande du laser, permettant des ajustements paramétriques automatiques pour compenser les déviations du processus.
La convergence du marquage laser, de l’impression 3D additive et des revêtements fonctionnels ouvre la voie à des scénarios sans précédent. Les composants d’appareils électroménagers produits par fabrication additive pourront recevoir un marquage laser intégré au processus d’impression lui-même, avec des transitions fluides entre les fonctionnalités structurelles, esthétiques et informationnelles. Les revêtements conducteurs transparents marqués au laser pourront fonctionner simultanément comme interface tactile capacitive et surface d’affichage, éliminant les distinctions entre l’entrée et la sortie dans l’interface homme-machine.
