Effet de brouillard dans les lasers de dégraissage pour l’éclairage automobile

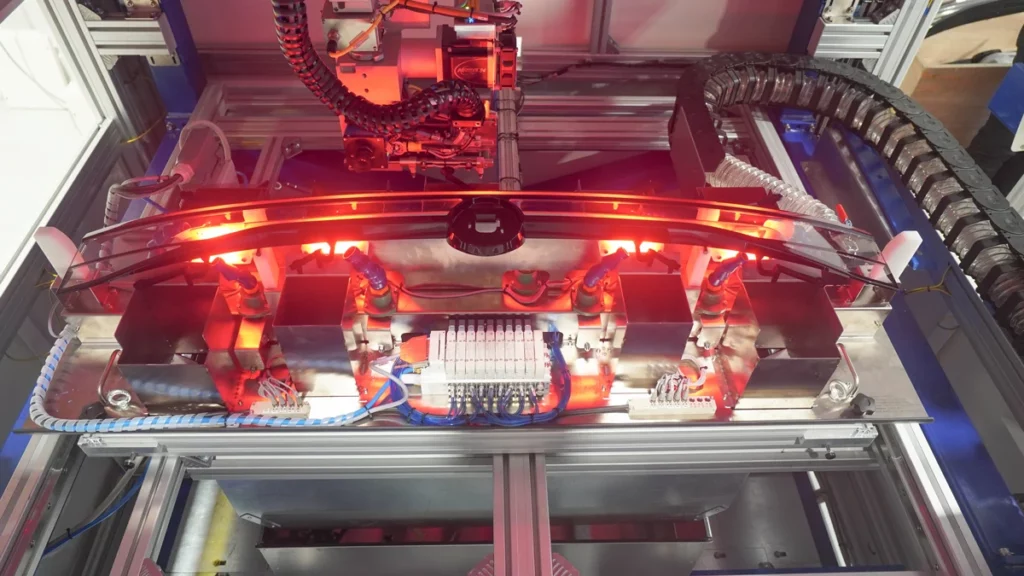

Dans l’industrie de l’éclairage automobile, où l’esthétique et la fonctionnalité se rejoignent dans des composants optiques d’une précision millimétrique, chaque imperfection de surface représente un défaut de qualité potentiel. L’un des défis les plus insidieux auxquels sont confrontés les ingénieurs de processus lors de la mise en œuvre du dégraissage au laser est ce que l’on appelle l' »effet de brouillard » : un halo opaque, presque imperceptible à l’œil nu dans les premières étapes, qui peut compromettre la transparence optique et l’aspect esthétique des matières plastiques transparentes ou translucides. Ce phénomène, apparemment marginal, cache en réalité une complexité technique qui nécessite des compétences multidisciplinaires et des solutions d’ingénierie avancées pour être résolue de façon permanente.

La nature sournoise de l’effet de brouillard

L’effet de brouillard se manifeste par une brume superficielle diffuse sur la zone d’ablation laser, résultant de la recondensation des vapeurs et des particules submicroniques générées pendant le processus d’enlèvement de la grille d’injection. Contrairement à d’autres défauts de processus plus évidents, ce phénomène présente des caractéristiques qui le rendent particulièrement problématique pour les services de qualité :

• Progression temporelle: l’effet peut s’intensifier dans les minutes qui suivent le traitement, lorsque les vapeurs résiduelles continuent de se déposer sur des surfaces encore chaudes.
• Variabilité géométrique: l’intensité de l’opacification dépend de la conformation tridimensionnelle du composant et de la position de la porte par rapport aux cavités optiques.
• Dépendance à l’égard des matériaux: le polycarbonate, le PMMA et les mélanges de polymères transparents réagissent différemment à la recondensation, avec des seuils de criticité variables.
• Interférence avec les traitements ultérieurs: tout revêtement ou vernissage peut amplifier visuellement le défaut et le rendre encore plus évident en aval.

La principale critique est que ce halo compromet les propriétés mêmes pour lesquelles les composants sont produits : la transmission contrôlée de la lumière et l’aspect haut de gamme exigé par l’industrie automobile moderne.

Mécanismes de formation : physique de l’ablation et dynamique des fluides

Pour comprendre l’effet de brouillard, il faut analyser les phénomènes physiques qui se produisent dans l’interaction laser-matière pendant la dégradation. Lorsque le faisceau laser frappe le matériau polymère de la porte, l’énergie est absorbée dans un volume confiné, ce qui génère une transformation de phase rapide:

1. Vapeurs de polymères à haute température (300-600°C) contenant des chaînes moléculaires fragmentées
2. Particules ultrafines d’une taille typique comprise entre 0,1 et 10 microns, constituées de résidus de carbone et d’oligomères.
3. Ondes de choc convectives propageant le matériau ablaté dans toutes les directions

En l’absence d’un système de capture efficace, ces produits d’ablation suivent des trajectoires déterminées par :

• Flux convectifs naturels générés par le gradient thermique entre la zone de traitement et son environnement
• Pression de réenroulement due à l’expansion rapide de la matière vaporisée
• Géométrie du composant pouvant créer des zones de recirculation ou de stagnation du flux d’air

L’effet de brouillard se produit lorsque des particules et des vapeurs sont transportées vers des surfaces optiques adjacentes et s’y déposent par condensation thermique ou dépôt électrostatique, avant que le système d’extraction ne puisse les capturer efficacement. Les surfaces encore chaudes favorisent la formation d’un film moléculaire mince mais persistant, qui modifie l’indice de réfraction de la surface.

Les approches traditionnelles et leurs limites

Les premières tentatives d’atténuation de l’effet de brouillard se sont concentrées sur des solutions empiriques qui, tout en apportant des améliorations partielles, ne résolvaient pas le problème à la racine :

Augmentation de la puissance d’aspiration: la simple augmentation du débit volumétrique de l’aspirateur génère des flux turbulents qui peuvent paradoxalement entraîner les particules vers les zones critiques au lieu de les en éloigner. L’absence de directionnalité contrôlée rend cette solution inefficace pour les géométries complexes.

Espacement des buses et des composants: le fait d’éloigner la buse d’aspiration de la zone de traitement réduit l’efficacité du captage, précisément au point où la concentration de contaminants est la plus élevée, ce qui déplace le problème sans le résoudre.

Modification des paramètres du laser: la réduction de la puissance ou l’augmentation de la vitesse de balayage pour limiter la génération de vapeur compromet l’efficacité de la dégradation elle-même, avec le risque d’une élimination incomplète des portillons ou de la formation de résidus de polymère fondu.

Traitements de surface après traitement: les processus de nettoyage chimique ou mécanique ultérieurs introduisent des étapes supplémentaires, ce qui augmente les coûts d’exploitation et le risque d’endommager les surfaces optiques sensibles.

Ces approches révèlent une limite fondamentale : elles s’attaquent aux effets sans tenir compte des causes fluidodynamiques qui régissent le transport des particules dans la zone de traitement.

La solution d’ingénierie : Conception CFD des systèmes d’aspiration

Le développement technologique le plus important dans la résolution de l’effet de brouillard est l’application de la dynamique des fluides numérique (CFD) à la conception des systèmes d’aspiration intégrés dans les stations de dégraissage au laser. Cette approche transforme un problème traditionnellement traité par essais et erreurs empiriques en un processus d’ingénierie quantifiable et optimisable.

Modélisation des processus dynamiques des fluides

La simulation CFD permet de représenter virtuellement les flux d’air dans la zone d’usinage :

• Géométrie réelle des composants importée à partir de modèles CAO 3D, y compris toutes les cavités, nervures et contre-dépouilles affectant les schémas d’écoulement.
• Caractéristiques de la buse d’aspiration: diamètre, forme, angle et distance par rapport à la surface de travail.
• Position et orientation de la porte par rapport aux voies préférentielles d’écoulement de l’air
• Conditions limites: débit d’admission, température ambiante, présence de flux d’air secondaires

Le logiciel CFD résout numériquement les équations de Navier-Stokes qui régissent le mouvement des fluides, produisant ainsi des cartes tridimensionnelles de.. :

• Vitesse d’écoulement: identification des zones de stagnation où les particules ont tendance à s’accumuler
• Pression locale: mise en évidence des gradients qui peuvent forcer les vapeurs à se rapprocher des surfaces critiques.
• Trajectoires des particules: simulation de la trajectoire réelle des contaminants de la source à l’admission ou aux surfaces des composants.

Optimisation géométrique pilotée par les données

Les résultats de la simulation permettent de concevoir des systèmes d’admission personnalisés qui garantissent une capture directionnelle efficace des particules. Les éléments clés de l’optimisation sont les suivants

Configuration des buses: la simulation identifie les angles et les distances optimaux pour créer un flux laminaire convergent qui intercepte les produits d’ablation avant qu’ils n’atteignent les surfaces optiques adjacentes. Dans certains cas, des configurations multi-buses avec des flux coordonnés sont nécessaires pour des géométries particulièrement complexes.

Joints articulés intelligents: pour les composants comportant plusieurs zones de dégénérescence dans des positions angulaires différentes, des joints flexibles contrôlables permettent de réorienter dynamiquement l’aspiration, en maintenant toujours l’alignement optimal identifié par CFD.

Géométrie des convoyeurs: des conduits et des plénums spécialement conçus réduisent les pertes de pression et maintiennent une vitesse d’écoulement élevée là où elle est nécessaire, en évitant les phénomènes de recirculation qui pourraient réintroduire des contaminants dans la zone de travail.

Intégration avec les paramètres du processus: le débit d’aspiration est synchronisé avec les paramètres du laser (puissance, vitesse), en l’augmentant dans les phases d’ablation maximale et en le modulant pour éviter un refroidissement excessif qui pourrait altérer la qualité de la coupe.

Validation expérimentale et itération

L’approche CFD ne se limite pas à la phase de conception théorique. La méthodologie comprend :

1. Prototypage rapide de composants d’aspiration optimisés par impression 3D ou usinage CNC
2. Tests de processus sur des échantillons réels avec inspection optique et mesures de transmittance de la lumière pour quantifier l’amélioration.
3. Raffinement itératif: les résultats expérimentaux alimentent de nouvelles simulations pour converger vers la configuration finale.

Ce cycle de conception réduit considérablement le temps de mise en place par rapport aux approches empiriques traditionnelles, transformant des semaines d’essais et d’erreurs en quelques jours d’ingénierie fondée sur des données.

Perspectives d’avenir : vers l’intelligence artificielle appliquée

L’évolution technologique dans le domaine du dégazage laser pour l’éclairage automobile s’oriente vers des solutions de plus en plus sophistiquées qui intègrent la modélisation CFD avec des algorithmes d’apprentissage automatique. Les systèmes en cours de développement utilisent des réseaux neuronaux formés sur des ensembles de données de simulations de la dynamique des fluides pour prédire les configurations d’aspiration optimales en temps réel lorsque les conditions de fonctionnement changent, en adaptant dynamiquement les débits et le positionnement des buses.

Parallèlement, l’intégration avec des systèmes de vision industrielle permet de surveiller en ligne toute trace d’effet de brouillard et de mettre en place des boucles de contrôle en retour qui corrigent automatiquement les paramètres d’aspiration, garantissant ainsi une qualité constante même en présence d’une dérive du processus ou de variations dans les matériaux polymères utilisés.
