TowerMark Z

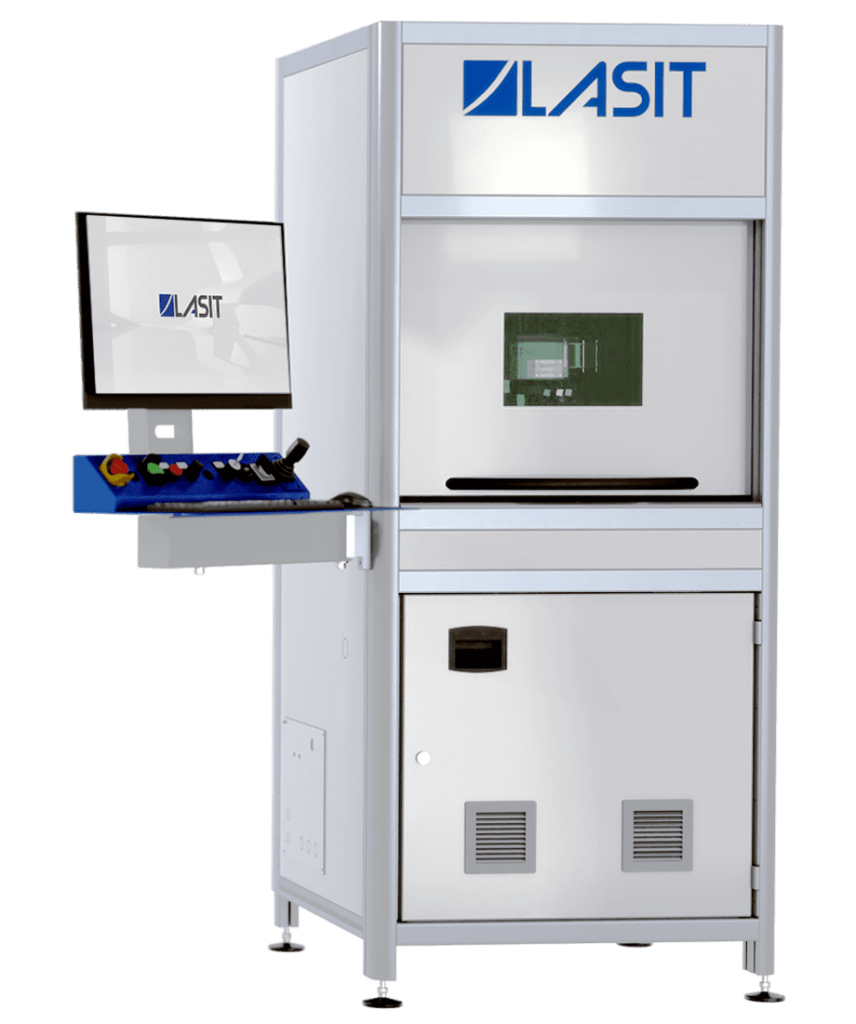

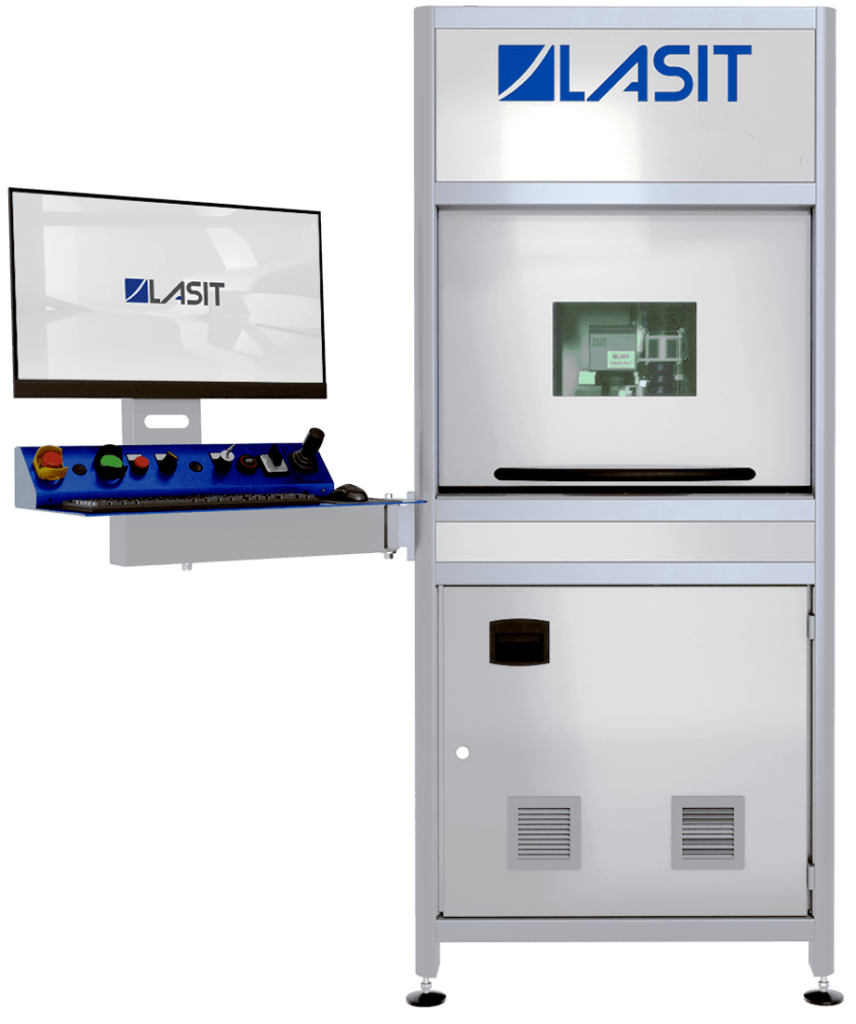

Le système de marquage laser TowerMark Z est extrêmement polyvalent et peut être utilisé manuellement ou en combinaison avec un robot de chargement/déchargement. Il s’agit d’un système extrêmement compact car tous les composants, y compris le système d’aspiration (en option), sont intégrés dans la structure. S’il est nécessaire de marquer des pièces plus longues, la machine peut être équipée de boîtiers latéraux de 500 mm ou de 1000 mm.

La porte peut être manuelle ou pneumatique, et la surveillance du cycle de marquage est facilitée par le système d’éclairage interne et la grande vitre d’inspection. La surface de support est de 750×500 mm et la zone de marquage laser peut aller de ø100 mm à ø310 mm en fonction de la lentille.

Parlez à un expert

Caractéristiques principales

Axe Z motorisé

L’axe Z de TowerMark Z est contrôlé par un moteur avec encodeur. La hauteur de marquage maximale est de 400 mm avec une lentille de marquage de 140 mm de diamètre. La glissière est à recirculation de billes et comporte deux patins au lieu d’un seul élément, ce qui permet un mouvement plus précis.

Mise à niveau

La Towermark Z est préparée à la mise à niveau immédiate de plusieurs éléments : le système de vision TTL pour le centrage du marquage sur les petits produits ou la lecture et le classement des codes 2D ; l’axe rotatif pour les pièces cylindriques ; une table avec une course de 300 mm pour augmenter la zone de travail ; un système de vision latérale haute définition dans la version à axe X et un tendeur de tôles pour les tôles minces.

Insertion de l’axe X

Pour augmenter la productivité, TowerMark Z est préparé mécaniquement et électriquement pour l’insertion de l’axe X, qui s’effectue par un processus rapide et facile. Cela permet de déplacer la tête le long d’un axe de 500 mm pour obtenir une zone de marquage de 600 x 100 mm (avec la longueur focale FFL160)

Cosa puoi marcare

Parlez à un expert LASIT

Évaluons ensemble comment améliorer la productivité et l’efficacité de votre ligne. Remplissez le formulaire : un de nos spécialistes vous contactera pour analyser vos besoins et définir les meilleures étapes, sans engagement.

Comment nous vous aidons

Première discussion : l’un de nos experts vous recontactera (par téléphone ou par courriel, selon votre préférence) pour un premier entretien et pour bien comprendre vos besoins.
Analyse sur mesure : En fonction de vos besoins, nous déciderons ensemble de l’étape suivante. Nous pouvons organiser une visite dans votre entreprise, analyser votre processus par appel vidéo ou effectuer des tests de marquage gratuits sur vos échantillons.
Votre solution : Nous étudierons et vous présenterons une solution personnalisée, conçue pour s’intégrer parfaitement à votre processus de production actuel.
Concernant l'information politique de confidentialité (art.13 RGPD 2016/679), que je déclare avoir lue, je consens au traitement de mes données.
Je souhaite recevoir des communications commerciales et promotionnelles concernant les produits et services LASIT.

Fiche technique

Hauteur

2200mm

Largeur

840mm

Profondeur

870mm

Laser

Laser à fibre, Laser MOPA, Laser Vert, Laser UV

Plan de travail

750 x 470 mm

Type de porte

Manual, Pneumatic, Electric

Course des axes

400mm

Points de focalisation disponibles

FFL160
FFL254
FFL330

Zone de marquage maximum

ø140mm (FFL160)
ø220mm (FFL254)
ø300mm (FFL330)

Poids maximum sur le plan

120 Kg
