Le marquage laser sur des composants industriels à géométrie complexe représente un défi technique important dans les processus de production modernes. Lorsque la surface à marquer n’est pas plane – comme dans le cas de corps de vannes, de spirales métalliques, de tuyaux courbes ou de composants tridimensionnels articulés – les solutions conventionnelles à optique fixe montrent rapidement leurs limites. En effet, la distance focale variable entre la source laser et le substrat génère des marquages non uniformes, avec des zones surexposées ou sous-exposées, une perte de lisibilité et une traçabilité des composants compromise.
Cette question touche directement les secteurs à forte criticité réglementaire et qualitative : l’automobile, l’aérospatiale, le médical, le pétrole et le gaz, la robinetterie industrielle et les composants de précision. Dans ces domaines, le marquage permanent et sans ambiguïté de codes alphanumériques, de matrices DataMatrix, de logos ou de numéros de série n’est pas seulement une exigence de traçabilité, mais une contrainte contractuelle et réglementaire essentielle. L’adoption de technologies avancées de compensation géométrique dynamique devient donc cruciale pour garantir la qualité, la répétabilité et la conformité tout au long du cycle de production.
Limites du marquage laser conventionnel sur les surfaces non planes
Les systèmes laser conventionnels, équipés de têtes de balayage bidimensionnelles (XY) et d’optiques à longueur focale fixe, sont conçus pour fonctionner sur des surfaces planes parallèles au plan de travail. Lorsque le composant présente des variations d’élévation, des courbures ou des irrégularités géométriques, la distance entre la lentille de focalisation et le substrat ne reste pas constante pendant le marquage.
Ce décalage entraîne un certain nombre d’anomalies :
- Défocalisation progressive: le point focal du faisceau laser ne coïncide plus avec la surface du matériau, ce qui réduit la densité énergétique et compromet la qualité du marquage.
- Variation du spot laser: la zone d’impact du faisceau s’élargit dans les zones non focalisées, ce qui diminue la résolution et la netteté des détails.
- Inégalités esthétiques et fonctionnelles: zones marquées avec une intensité différente, lisibilité discontinue des codes, risque de rejet lors du contrôle de qualité.
- Limitations lors du marquage de surfaces cylindriques ou sphériques: impossibilité de suivre le profil courbe sans dispositifs de compensation.
Ces phénomènes deviennent critiques lorsqu’il s’agit de marquer des composants présentant des tolérances dimensionnelles serrées, des codes à forte teneur en informations ou des logos aux détails graphiques complexes. La nécessité de garantir l’uniformité micrométrique tout au long du parcours de marquage exige des solutions technologiques spécifiques.
Solutions techniques pour la compensation dynamique de la géométrie
Scanner à trois axes (Axes XYZ) et optique dynamique
La réponse technologique la plus avancée pour le marquage de géométries complexes est constituée par les systèmes de balayage à trois axes, qui intègrent un mouvement vertical (axe Z) en plus des axes planaires conventionnels. Cette configuration permet de maintenir une distance focale constante tout au long du processus en adaptant dynamiquement la position de la tête laser à la surface du composant.
Les architectures à trois axes sont constituées de deux approches principales :
Systèmes à optique dynamique motorisée: la lentille de focalisation est montée sur un actionneur linéaire à grande vitesse, qui ajuste en temps réel la position de la focalisation le long de l’axe Z. Le mouvement est synchronisé avec le balayage XY grâce à des algorithmes de contrôle intégrés. Le mouvement est synchronisé avec le balayage XY grâce à des algorithmes de contrôle intégrés, ce qui permet de « suivre » le profil tridimensionnel de la pièce pendant le marquage. Ces systèmes garantissent une précision de positionnement de l’ordre de ±10-50 micromètres, avec des fréquences de réglage supérieures à 100 Hz.
Systèmes laser à focalisation variable: certaines technologies impliquent l’utilisation de sources laser dont la longueur focale est réglable électroniquement, ce qui modifie les propriétés optiques du faisceau sans mouvement mécanique. Cette solution, particulièrement adaptée aux applications à très grande vitesse, réduit l’inertie mécanique et améliore la dynamique du système.
Systèmes de mise au point automatique dynamique
L’autofocus dynamique est l’évolution naturelle des systèmes à trois axes, introduisant des capacités de détection et de compensation automatiques de la géométrie. Grâce à des capteurs intégrés – généralement des systèmes de triangulation laser, des capteurs capacitifs ou des systèmes de profilométrie optique – le système détecte la topographie de la surface du composant en temps réel et ajuste instantanément la position focale.
Le processus opérationnel comprend plusieurs étapes :
- Balayage préliminaire du profil: avant le marquage, le capteur acquiert une carte tridimensionnelle de la surface du composant, identifiant les changements d’élévation, les courbures et les irrégularités.
- Génération de trajectoires compensées: le logiciel de contrôle traite une trajectoire de marquage optimisée, qui prend en compte les variations géométriques détectées et calcule les corrections nécessaires le long de l’axe Z.
- Compensation continue: pendant le marquage, le système ajuste dynamiquement la position focale en fonction du profil enregistré, en maintenant une qualité constante de l’énergie du faisceau sur la surface.
Ce mode de fonctionnement est particulièrement efficace pour les composants dont la géométrie est connue et reproductible. La carte topographique peut être stockée et réutilisée pour les lots suivants, ce qui permet d’optimiser les temps de cycle.
Rotateurs et axes auxiliaires pour composants cylindriques

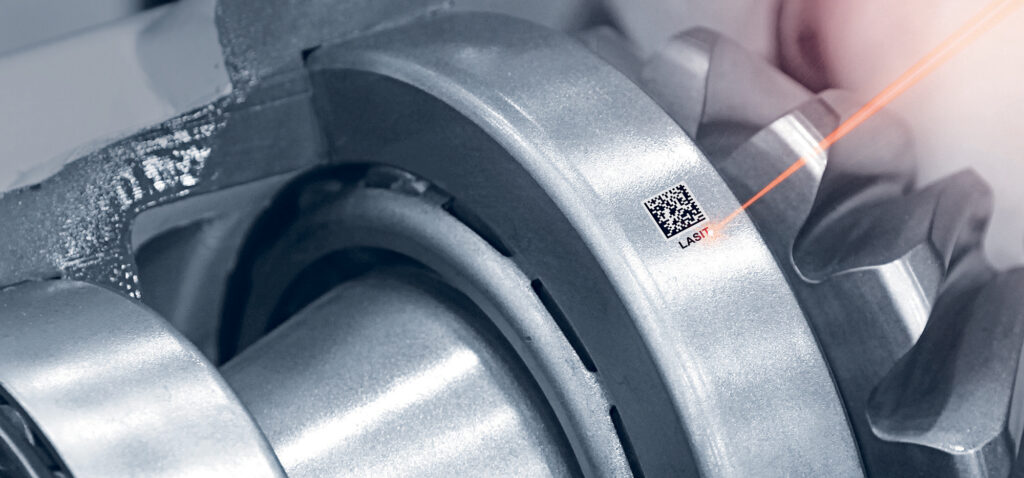

Pour le marquage de composants cylindriques, tels que des tuyaux, des arbres, des douilles ou des corps de vannes, l’intégration d’axes rotatifs synchronisés est la solution la plus efficace. Le composant est positionné sur une broche rotative à commande numérique, qui fait tourner la pièce pendant le marquage tout en maintenant une distance focale constante entre la tête laser et la surface cylindrique.
Cette configuration permet un marquage continu sur toute la circonférence du composant, avec des vitesses angulaires synchronisées avec la vitesse de balayage laser. Les paramètres critiques sont les suivants
- Synchronisation codeur-laser: un codeur rotatif détecte la position angulaire de la pièce et synchronise la commande laser, assurant ainsi la correspondance spatiale entre le programme de marquage et la position réelle de la pièce.
- Compensation de la vitesse tangentielle: sur les pièces de grand diamètre, la vitesse tangentielle de la surface varie en fonction du rayon ; le système compense cette variation en adaptant la vitesse de balayage du laser.
- Gestion des déformations optiques: la projection d’un code sur une surface cylindrique introduit des distorsions géométriques qui doivent être pré-compensées dans la disposition du marquage.
Précision micrométrique et uniformité du marquage
La précision micrométrique dans la gestion de la distance focale est le paramètre discriminant pour obtenir des marquages uniformes et répétables sur des géométries complexes. Des variations même infimes de la position du foyer – de l’ordre de quelques dizaines de micromètres – peuvent modifier de manière significative l’aspect et la lisibilité du marquage.
Les aspects techniques qui déterminent l’uniformité sont les suivants :
Contrôle de la densité énergétique
La densité d’énergie (exprimée en J/cm²) dépend étroitement de la taille du point laser. Lorsque le composant change d’élévation, le spot peut s’élargir ou se rétrécir, ce qui modifie l’énergie par unité de surface transférée au matériau. Les systèmes dotés d’une compensation dynamique de l’axe Z maintiennent la taille du spot constante tout au long de la trajectoire, ce qui garantit l’uniformité de l’ablation du matériau ou du changement de couleur de la surface.
Répétabilité dimensionnelle
Sur les composants de précision, la tolérance dimensionnelle des caractères marqués peut être critique pour la lisibilité de la machine par les systèmes de vision industrielle. Les variations incontrôlées de la largeur des lignes ou de la définition des bords compromettent la fiabilité des systèmes OCR (reconnaissance optique de caractères) ou des lecteurs de codes bidimensionnels. La répétabilité dimensionnelle exige donc un contrôle strict non seulement de la position focale, mais aussi de la vitesse de balayage, de la puissance instantanée et de la fréquence des impulsions laser.
Gestion des matériaux réfléchissants et des courbes complexes
Sur les surfaces incurvées constituées de matériaux hautement réfléchissants – tels que l’acier inoxydable poli, l’aluminium ou les alliages de titane – la géométrie complexe introduit d’autres problèmes critiques liés à la réflexion spéculaire du faisceau laser. Les angles d’incidence variables le long du profil peuvent générer des réflexions indésirables qui réduisent l’efficacité du processus ou créent des marques fantômes. Les systèmes avancés intègrent des algorithmes d’optimisation de trajectoire qui minimisent les variations d’angle d’incidence et, lorsque cela est possible, orientent le faisceau perpendiculairement à la surface locale.
Applications industrielles et avantages opérationnels
L’adoption de technologies de marquage avancées sur des géométries complexes produit des avantages tangibles en termes de qualité, de flexibilité de production et de conformité réglementaire.

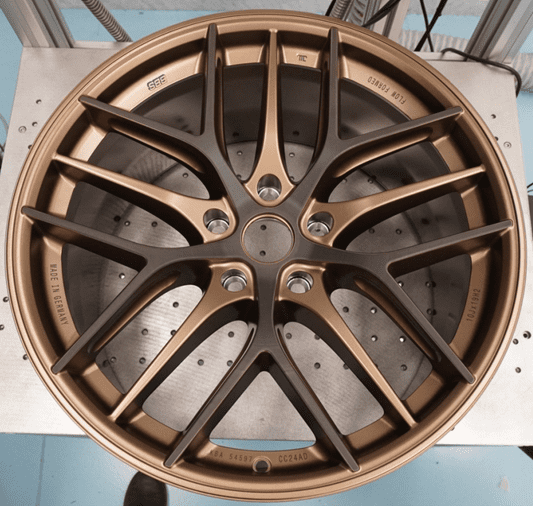

| Secteur d’application | Composants typiques | Critiques géométriques | Solution technologique |
| Vannes industrielles | Corps de vanne, billes, sièges | Surfaces sphériques et coniques | Scanner à 3 axes + autofocus |
| Pétrole et gaz | Tubes, brides, raccords | Surfaces cylindriques et courbes | Rotateurs synchronisés |
| Aérospatiale | Aubes de turbines, composants de moteurs | Géométries aérodynamiques complexes | Optique dynamique + profilométrie 3D |
| Médical | Prothèses, instruments chirurgicaux | Surfaces courbes et détails micrométriques | Autofocus dynamique haute résolution |
| Automobile | Composants du moteur, transmission | Surfaces irrégulières sur les pièces moulées | Scanner à 3 axes avec compensation topographique |
D’un point de vue opérationnel, les solutions avancées permettent de.. :
- Réduire les pertes de production liées à des marquages non conformes ou illisibles.
- Augmenter la flexibilité de la production en permettant le marquage de familles de composants avec des géométries différentes sans modification significative du matériel.
- Assurer une traçabilité totale, même sur des composants géométriquement complexes pour lesquels un marquage conventionnel serait impossible ou peu fiable.
- Améliorer la qualité esthétique des composants visibles, lorsque le marquage doit s’intégrer harmonieusement à la conception du produit.
Intégration avec la vision artificielle et les systèmes de contrôle de la qualité

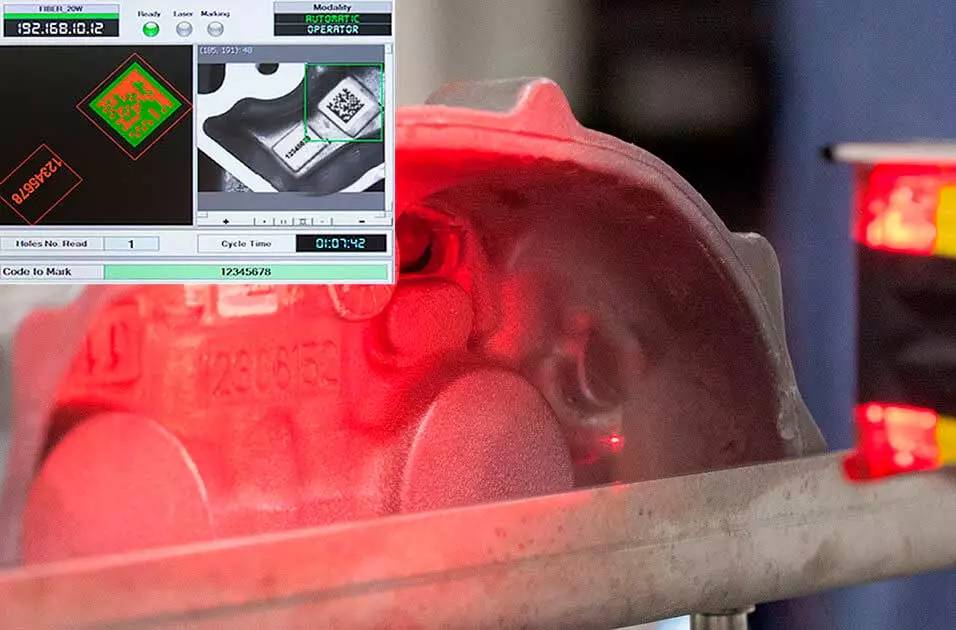

L’efficacité du marquage sur des géométries complexes est également mesurée par la capacité des systèmes de vision à détecter et à décoder les codes marqués. L’intégration de caméras industrielles et d’algorithmes de traitement d’images directement dans les systèmes de marquage permet de vérifier la qualité en ligne et de boucler la boucle du contrôle des processus.
Les paramètres vérifiés sont les suivants
- Contraste et netteté: évaluation de la différence chromatique ou topographique entre le code marqué et le substrat.
- Décodage du contenu: vérification de la lisibilité du code alphanumérique ou bidimensionnel au moyen d’algorithmes de lecture automatique.
- Dimensions et géométrie: vérification des tolérances dimensionnelles des caractères et de l’exactitude géométrique de la mise en page.
- Positionnement: vérification de la position correcte du marquage par rapport aux références du composant.
Cette capacité de contrôle automatique est particulièrement importante pour la production en grande série, où la détection immédiate des dérives du processus permet de prendre des mesures correctives en temps voulu et de réduire les rebuts.
Considérations techniques et normatives
Le marquage laser sur les composants industriels est soumis à des normes industrielles qui définissent les exigences en matière de lisibilité, de permanence et de contenu de l’information. Des normes telles que ISO 16022 (pour les codes DataMatrix), ISO/IEC 15415 (qualité d’impression des codes bidimensionnels) et ISO 11952 (marquage des composants aérospatiaux) imposent des critères quantitatifs pour l’évaluation de la qualité.
Sur les géométries complexes, le respect de ces normes nécessite :
- Contrôle strict de la profondeur de marquage: sur les surfaces courbes, les changements d’élévation peuvent entraîner des profondeurs inégales, ce qui modifie le contraste optique.
- Traitement des distorsions géométriques: les codes bidimensionnels marqués sur des surfaces cylindriques doivent être pré-déformés pour compenser la courbure et assurer le décodage par les lecteurs.
- Documentation du processus: traçabilité des paramètres laser utilisés (puissance, vitesse, fréquence, position focale) pour chaque lot de composants marqués.
Evolution technologique et perspectives d’avenir
Les technologies de marquage pour les géométries complexes continuent d’évoluer, l’accent étant mis sur l’intégration de l’intelligence artificielle pour l’optimisation automatique des paramètres du processus. Les algorithmes d’apprentissage automatique analysent les résultats des marquages précédents et adaptent automatiquement la puissance, la vitesse et la trajectoire pour maximiser la qualité sur de nouvelles géométries ou de nouveaux matériaux.
L’intégration de systèmes de vision tridimensionnelle à haute résolution – tels que des scanners laser à lumière structurée ou des caméras stéréoscopiques – permet une reconstruction numérique complète du composant et une planification automatique de la trajectoire de marquage optimale, sans intervention manuelle de l’opérateur.
Parallèlement, le développement de sources laser ultra-courtes (femtoseconde et picoseconde) élargit les possibilités de marquage sur des matériaux thermosensibles ou présentant des exigences esthétiques strictes, en garantissant une ablation contrôlée même sur des géométries complexes sans altération thermique du substrat.
