Norme Euro 7 et marquage laser : indicateurs d’usure sur les disques de frein

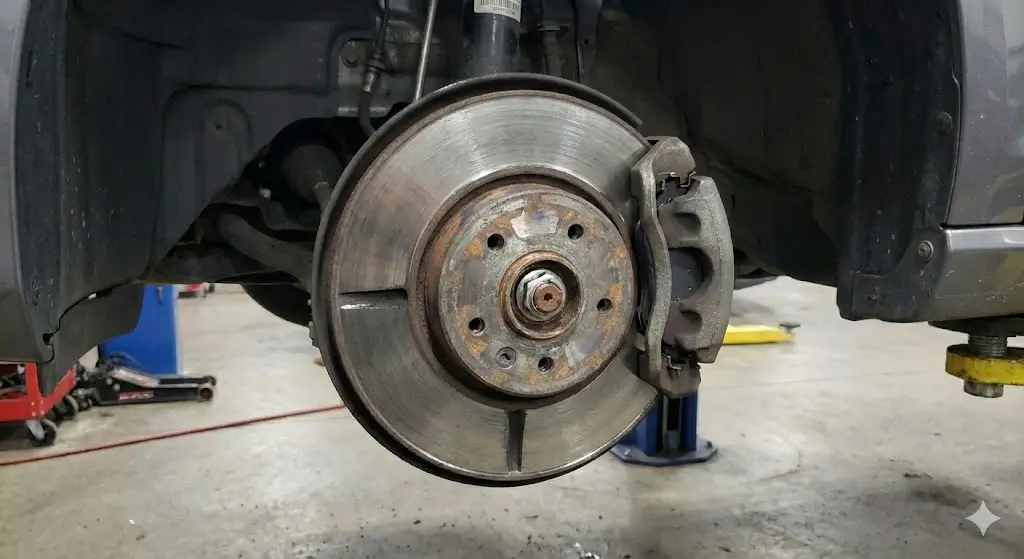

Lorsqu’un composant essentiel pour la sécurité, tel qu’un disque de frein, atteint sa limite d’usure, les conséquences peuvent être dramatiques. Jusqu’à présent, la vérification de l’état réel d’un disque de frein revêtu nécessitait un démontage, une inspection manuelle et un long temps d’immobilisation. La norme Euro 7, qui est progressivement mise en œuvre en Europe, change radicalement ce scénario : elle exige l’intégration d’indicateurs d’ usure – des témoins d’usure – directement sur les disques de frein, ce qui rend l’inspection visuelle immédiate, peu coûteuse et fiable. Le marquage laser s’impose comme la technologie la plus efficace pour réaliser ces indicateurs, grâce à sa capacité à graver à des profondeurs contrôlées avec une précision micrométrique sur des surfaces revêtues et traitées thermiquement.

Le défi d’Euro 7 : la transparence sur l’usure des freins

Euro 7 représente la norme d’émission européenne la plus ambitieuse pour les véhicules légers et lourds, avec un accent particulier non seulement sur les gaz d’échappement, mais aussi sur les émissions de particules non liées à l’échappement – y compris celles générées par l’usure des pneus, des freins et du revêtement routier. L’objectif déclaré est de réduire l’impact sur la santé et l’environnement de ces particules, qui sont souvent plus nocives et plus persistantes que les émissions de combustion.

Pour les disques de frein, Euro 7 introduit des exigences strictes :

• Limites d’émissions de particules au freinage mesurables par des cycles d’essai normalisés (usure des freins WLTP).
• Exigence de traçabilité de l’usure au moyen de systèmes de contrôle intégrés ou d’indicateurs visuels permanents.
• Augmentation de la durabilité des revêtements de protection, avec une documentation certifiée de la résistance à l’usure dans des conditions réelles d’utilisation.

Ces exigences obligent les constructeurs automobiles et les fournisseurs de niveau 1 et 2 à repenser la conception des disques de frein, en intégrant des fonctions de contrôle qui n’existaient pas dans les systèmes traditionnels. Le marquage laser des indicateurs d’usure devient ainsi non seulement une solution technologique, mais aussi une condition réglementaire préalable à l’homologation.

Que sont les indicateurs d’usure et pourquoi sont-ils cruciaux ?

Les indicateurs d’usure laser sont des micro-incisions géométriques réalisées sur la surface du disque de frein à des profondeurs prédéfinies et échelonnées. Ils fonctionnent comme des références visuelles progressives: au fur et à mesure que l’épaisseur du disque diminue en raison de l’usure par frottement, les indicateurs les plus superficiels disparaissent progressivement, laissant apparaître ceux qui se trouvent en dessous, jusqu’à ce que la limite critique soit atteinte.

Avantages opérationnels concrets

L’introduction des marques d’usure au laser élimine plusieurs inefficacités historiques :

L’inspection visuelle au moyen d’indicateurs d’usure laser réduit considérablement le temps d’immobilisation du véhicule dans l’atelier, ce qui permet des contrôles rapides lors de l’entretien programmé ou des inspections périodiques. Pour les flottes commerciales et les exploitants de véhicules lourds, cela se traduit par une réduction des temps d’immobilisation et des coûts directs de maintenance.

Comment fonctionne le marquage laser à profondeur contrôlée ?

La création d’indicateurs d’usure efficaces nécessite une technologie laser capable de gérer avec précision la profondeur d’ablation sur des matériaux stratifiés et traités en surface. Les disques de frein modernes sont en fait composés de.. :

• Substrat en fonte ou en alliage métallique à haute résistance mécanique.
• Revêtement protecteur en carbure de tungstène, nitrures céramiques ou alliages de chrome, souvent appliqué par PVD (Physical Vapor Deposition) ou par pulvérisation thermique.
• Couche superficielle anti-usure dont l’épaisseur varie entre 50 et 200 µm.

Le marquage laser doit traverser ces couches sans compromettre l’intégrité structurelle du disque, en créant des gravures à des profondeurs différentes :

• Indicateurs superficiels (0,3-0,5 mm) : premier niveau d’alerte, signale l’usure initiale.
• Indicateurs intermédiaires (0,8-1,2 mm) : indiquent la nécessité d’une surveillance étroite.
• Indicateurs de limite (1,5-2,0 mm) : seuil critique, au-delà duquel le disque doit être remplacé.

Paramètres critiques du laser pour la gravure de précision

Les systèmes laser à fibre pulsée (typiquement Nd:YAG ou fibre de longueur d’onde 1064 nm) offrent le meilleur compromis entre la concentration d’énergie et le contrôle thermique. Les paramètres clés sont les suivants

• Puissance moyenne: 20-50 W, réglable en fonction de l’épaisseur à graver.
• Fréquence de répétition: 20-80 kHz, pour minimiser l’accumulation thermique et les micro-fractures.
• Vitesse de balayage: 500-1500 mm/s, optimisée pour une profondeur uniforme.
• Durée d’impulsion: 10-100 ns, pour une ablation propre avec une zone affectée par la chaleur (HAZ) minimale.

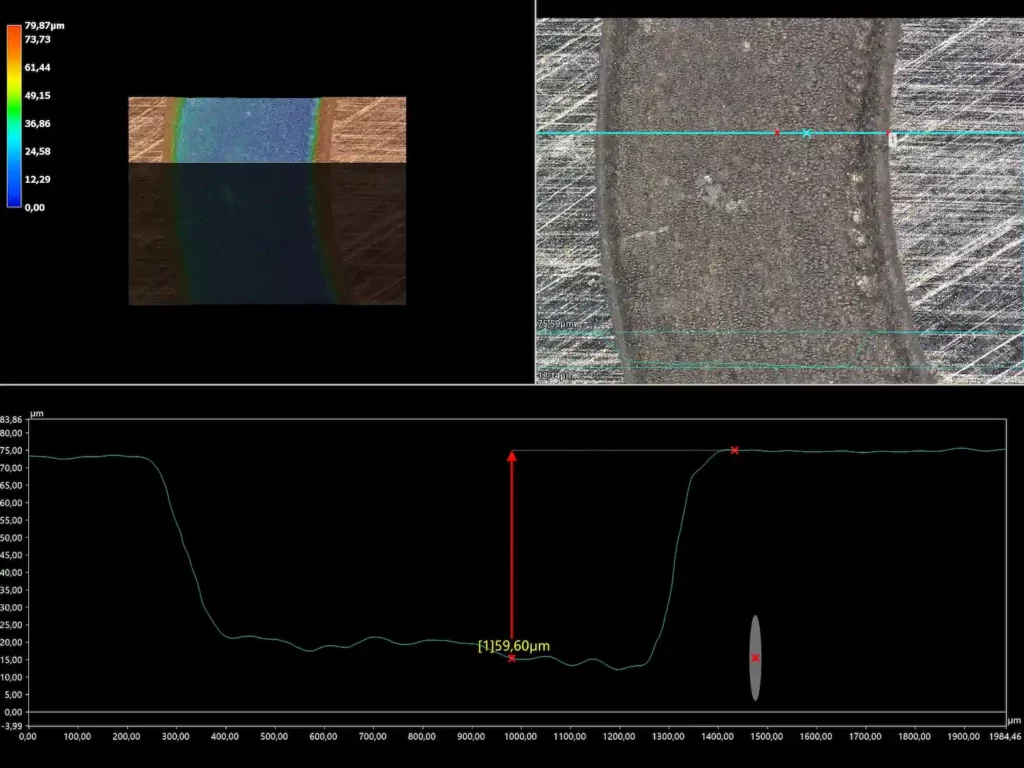

L’intégration de systèmes de contrôle de la profondeur en temps réel utilisant des capteurs optiques ou l’interférométrie laser permet de corriger toute déviation au cours du processus, garantissant une répétabilité de ±0,02 mm sur des milliers de pièces consécutives.

Intégration avec des systèmes de vision artificielle pour la validation automatique

Le marquage laser des témoins d’usure n’est que la première étape. La validation automatique après marquage au moyen de systèmes de vision industrielle est un élément clé pour garantir la conformité réglementaire et la traçabilité.

Les systèmes intégrés de laser et de vision permettent

• Vérification dimensionnelle des indicateurs gravés (longueur, largeur, profondeur apparente).
• Détection de défauts tels que des microfissures, des irrégularités de profil ou une profondeur insuffisante.
• Archivage numérique avec association unique entre le code du disque et les paramètres géométriques des indicateurs.
• Retour d’information immédiat au système laser pour des corrections en ligne.

Cette intégration réduit le risque de non-conformité et permet la génération automatique de la documentation requise pour l’homologation Euro 7, réduisant ainsi les coûts d’assurance qualité jusqu’à 40 % par rapport aux contrôles manuels traditionnels.

Avantages stratégiques pour les constructeurs automobiles

L’adoption du marquage laser pour les indicateurs d’usure n’est pas seulement une réponse réglementaire, mais offre des avantages concurrentiels tangibles :

Flexibilité de la production

Les systèmes laser ne nécessitent pas d’équipement physique dédié (moules, gabarits, montages complexes). Il suffit de modifier le fichier de marquage pour changer la géométrie ou la profondeur du marqueur. L’installation prend moins de 10 minutes, alors qu’il faut 2 à 4 heures pour reconfigurer une ligne de marquage mécanique ou électrochimique.

Traçabilité et conformité des documents

Le marquage laser permet d’intégrer, en plus des indicateurs d’usure fonctionnels, des codes de traçabilité uniques (DataMatrix, QR code, numéros de série alphanumériques) reliant chaque disque à

• Données de production (lot, date, équipe, opérateur).
• Paramètres réels du processus (profondeur mesurée, énergie appliquée, durée du cycle).
• Certificats de conformité et tests de validation.

Cette traçabilité de bout en bout est une exigence explicite dans de nombreuses interprétations de la norme Euro 7 et constitue un élément clé des contrôles effectués par les organismes d’homologation (KBA, UTAC, VCA).

Durabilité des processus

Contrairement aux techniques de marquage chimique ou électrochimique, qui nécessitent des bains d’acide, des rinçages et une gestion des déchets dangereux, le marquage laser est un processus sec, sans consommables chimiques et avec des émissions réduites. L’énergie nécessaire est limitée (généralement de 1 à 3 kWh pour 1 000 pièces marquées) et l’absence de déchets liquides à éliminer réduit l’impact global du processus de production sur l’environnement.

Défis techniques et solutions opérationnelles

La mise en œuvre industrielle des indicateurs d’usure laser sur les disques de frein revêtus présente quelques problèmes critiques qui requièrent une attention particulière :

Gestion de la variabilité des revêtements

Les revêtements protecteurs appliqués par PVD ou par projection thermique peuvent présenter des variations d’épaisseur allant jusqu’à ±15 µm. Ces variations, si elles ne sont pas compensées, peuvent conduire à des profondeurs de gravure inégales et à des indicateurs peu fiables.

Solution: intégration de capteurs de profil laser avant le marquage, afin de cartographier l’épaisseur réelle du revêtement et d’adapter dynamiquement les paramètres du faisceau laser zone par zone.

Risque de microfractures par choc thermique

Sur les matériaux en céramique ou en carbure à dureté élevée, l’énergie thermique localisée du laser peut induire des contraintes résiduelles et des micro-fractures qui compromettent la résistance à la fatigue du disque.

Solution: utilisation de lasers à impulsions ultracourtes (picosecondes ou femtosecondes) qui réduisent drastiquement la ZHA, ou marquages à plusieurs passages avec une énergie réduite, qui permettent d’atteindre la profondeur cible en répartissant l’apport de chaleur sur plusieurs cycles.

Cohérence de la production en grande série

Dans les lignes automobiles à haut volume (>500 pièces/heure), le maintien de la répétabilité et d’une qualité constante sur des dizaines de milliers de disques exige la robustesse du système laser et des stratégies de maintenance prédictive.

Solution: surveillance continue de la puissance du laser, nettoyage automatisé des optiques et algorithmes d’apprentissage automatique qui apprennent les dérives du processus et proposent des corrections préventives.

Comparaison avec d’autres technologies d’indication de l’usure

Il existe d’autres méthodes pour signaler l’usure des disques de frein, mais elles présentent des limites importantes par rapport aux indicateurs d’usure laser :

Les capteurs électroniques offrent une surveillance en temps réel, mais nécessitent un câblage, des unités de contrôle dédiées et sont susceptibles de tomber en panne dans des environnements agressifs (humidité, vibrations, températures extrêmes). Le coût de chaque système peut dépasser 150 à 200 euros par véhicule.

Les encoches mécaniques réalisées par fraisage ou emboutissage sont durables, mais difficiles à contrôler sans démontage et ne garantissent pas la précision millimétrique exigée par Euro 7.

Les revêtements de peinture ou d’indicateurs se dégradent rapidement en raison des températures élevées (>300°C) générées lors du freinage et perdent leur efficacité après quelques milliers de kilomètres.

Perspectives d’avenir : Indicateurs de port intelligents

L’évolution naturelle des indicateurs d’usure gravés au laser est l’intégration de technologies d’identification intelligentes. Certains fabricants développent déjà des disques de frein avec :

• Des étiquettes NFC intégrées, qui dialoguent avec des applications de diagnostic pour fournir des données précises sur l’usure résiduelle.
• Codes cryptés marqués au laser, permettant une authentification anti-contrefaçon et une traçabilité blockchain.
• Microgéométries variables, où la forme de l’indicateur encode des informations supplémentaires (température maximale atteinte, nombre de freinages brusques).

Ces développements transforment les indicateurs d’usure de simples références visuelles passives en éléments de communication actifs entre le véhicule, le responsable de l’entretien et le fabricant, permettant des stratégies d’entretien prédictives basées sur des données réelles.
