Marquage des Codes UDI avec laser picoseconde

Laser picoseconde : les secrets de cette technologie

Nous avons déjà parlé du laser picoseconde dans cet article et de l’importance aujourd’hui de garantir un marquage laser fiable à 100% pour les codes UDI sur les dispositifs médicaux.

L’industrie médicale est parmi celles qui nécessitent le plus de marquage laser sur le métal et sur le plastique.

L’arrivée du laser picoseconde a donc été une révolution pour toutes les entreprises du secteur. Observons de plus près ses caractéristiques techniques.

CampionmiMedicale
CARACTÉRISTIQUES TECHNIQUES AVANTAGES
Durée ultra brève des impulsions (2ps), qui permet d’atteindre une puissance de pic de 10 MW!

Possibilités d’usinages impensables avec un laser infrarouge traditionnel comme le marquage noir à contraste élevé et les usinages de micro-usinage sur différents matériaux.
Ample échelle de fréquence (de 50 kHz à 2 000 kHz alors que nous travaillons en général avec des fréquences comprises entre 500 et 1 000 kHz).

Plus grande vitesse d’exécution.
Longueur d'onde de 1 030 nm, légèrement inférieure à celle traditionnelle de 1 064 nm.

Augmentation de la compatibilité avec les matériaux.
Qualité élevée du faisceau (M2 = 1,2).

Spot plus petit et donc une plus grande densité d’énergie.
Refroidissement à eau avec refroidisseur.

Stabilité maximale du système dans le temps.
CARACTÉRISTIQUES TECHNIQUES AVANTAGES
Durée ultra brève des impulsions (2ps), qui permet d’atteindre une puissance de pic de 10 MW!
Possibilités d’usinages impensables avec un laser infrarouge traditionnel comme le marquage noir à contraste élevé et les usinages de micro-usinage sur différents matériaux.
Ample échelle de fréquence (de 50 kHz à 2 000 kHz alors que nous travaillons en général avec des fréquences comprises entre 500 et 1 000 kHz).
Plus grande vitesse d’exécution.
Longueur d'onde de 1 030 nm, légèrement inférieure à celle traditionnelle de 1 064 nm.
Augmentation de la compatibilité avec les matériaux.
Qualité élevée du faisceau (M2 = 1,2).
Spot plus petit et donc une plus grande densité d’énergie.
Refroidissement à eau avec refroidisseur.
Stabilité maximale du système dans le temps.

Codes UDI sur dispositifs médicaux

Le marquage Laser est la seule technologie sûre quand on a affaire à la traçabilité et à la vie des gens. Il est capable de ne pas altérer la surface du matériel et de ne pas compromettre le fonctionnement des instruments.

Le marquage Laser dans l’industrie médicale respecte un système de codes bien précis – dénommés GS1-128 et GS1 Datamatrix – qui contiennent les informations obligatoires pour la traçabilité du produit.

Le code doit être visible même à l’œil nu et doit légalement être appliqué à toutes les catégories de dispositifs.

Demandez une Consultation Gratuite

Un de nos experts est prêt à répondre à vos questions et à vous conseiller sur la meilleure solution pour vos besoins.

En soumettant ce formulaire, vous acceptez les nôtres Privacy/Policy

GS1-128 LINEAR BARCODE
(couramment utilisé pour la capture de données UDI)

udi-barcode
DI (Device Identifier)
Obligatoire, c’est la partie fixe du codage UDI qui identifie le produit et la version ou le modèle spécifique
PI (Production Identifier)
Conditionnel, est la partie variable du codage UDI qui peut inclure une ou plusieurs des informations suivantes:

Les processus de marquage laser avec lesquels on applique ces codes sont:

  • Marquage laser à froid

    le film d’oxyde reste intact, la surface devient noire

  • Gravure laser

    un retrait superficiel du matériel est effectué

  • Annealing

    marquage laser obtenu au moyen de surface chauffée

Le code doit également être entièrement visible à l’œil humain et doit être appliqué à toutes les catégories d’appareils, que nous pouvons diviser entre:

L’Annealing: Marquage laser noir impalpable

Cet article traite du meilleur laser pour obtenir un marquage laser noir, impalpable et sans reflets sur instruments métalliques. Le laser picoseconde est sûrement le roi de l’Annealing.

L’Annealing est un processus de marquage laser où la surface du matériel est chauffée et devient noire. Il n’y a pas de matériel exporté ni de mutation de surface. Malgré tout le résultat est indélébile comme toujours lorsqu’on parle de marquage laser.

Avec le laser picoseconde le marquage est noir et sans reflets. Quelle que soit la lumière utilisée, le code et les indications sur le bistouri (ou d’autres instruments) seront toujours visibles. C’est fondamental au bloc.

Annealing-UDI
Medicale
Le laser picoseconde : aucune oxydation

Le laser picoseconde n’oxyde pas, ne rouille pas. Chez LASIT, nous avons une zone de laboratoire dédiée aux tests en brouillard salin pour garantir résistance et qualité de marquage laser sur les produits de nos clients. Les marquages avec laser picoseconde ont réussi tous les tests.

Le laser picoseconde : à l'épreuve de passivation

La résistance aux cycles de passivation citrique et nitrique est un autre test que le laser picoseconde réussit avec brio. Chez LASIT on vérifie la résistance à la passivation citrique à travers des cycles stressants et répétés sur le marquage laser. Avec le laser picoseconde, le code ne décolore pas et reste noir avec un contraste élevé.

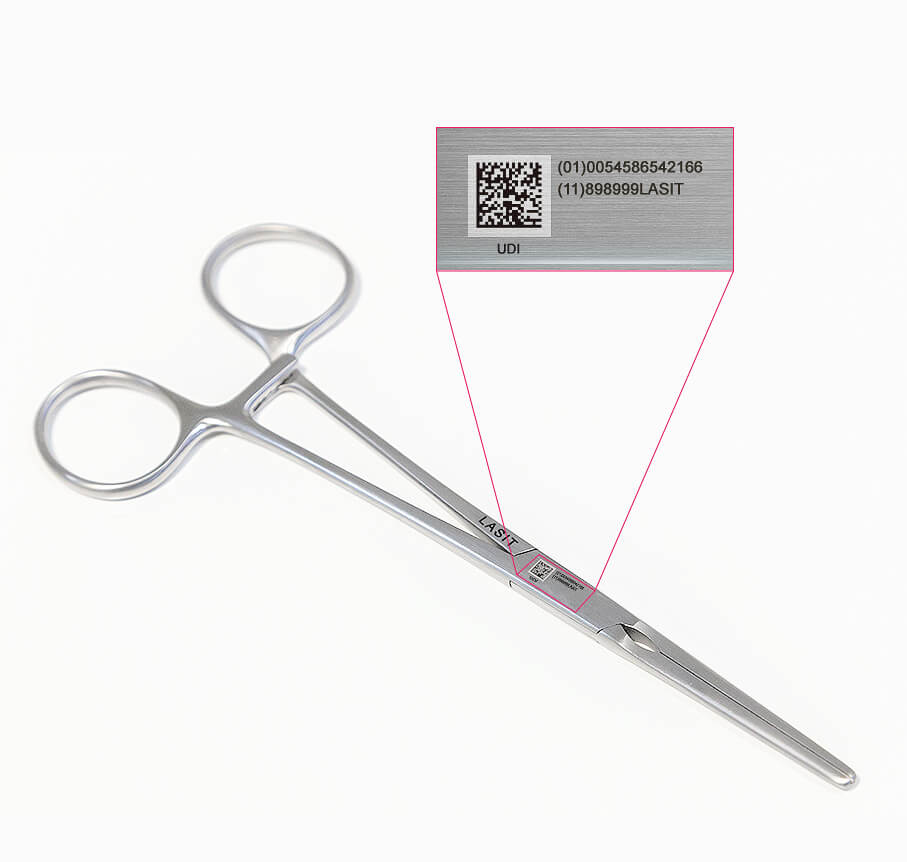

UDI-Code-Lsit-Laser-Marking
