La traçabilité des dispositifs médicaux est aujourd’hui une priorité absolue pour les fabricants et les autorités réglementaires. Avec l’introduction du système d’identification unique des dispositifs (UDI), l’industrie médicale a fait un pas décisif vers des normes de sécurité plus strictes. Toutefois, il n’est pas facile de garantir des marquages conformes qui résistent aux stérilisations répétées, aux traitements chimiques agressifs et aux cycles d’utilisation prolongés. C’est dans ce contexte que le marquage laser picoseconde apparaît comme une solution technologique de pointe.
Pourquoi les codes UDI nécessitent une technologie laser avancée
Les dispositifs médicaux sont soumis à des environnements extrêmement difficiles. Les instruments chirurgicaux, les implants et les composants de diagnostic doivent survivre à des cycles de stérilisation en autoclave, à la passivation citrique et nitrique, ainsi qu’à des traitements mécaniques qui mettraient à l’épreuve tout marquage de surface. Les réglementations internationales (FDA 21 CFR Part 801 aux États-Unis, MDR 2017/745 en Europe) exigent que les codes UDI – généralement représentés par Data Matrix – restent lisibles pendant toute la durée de vie du dispositif.
Les lasers à fibre conventionnels, bien qu’efficaces sur de nombreux matériaux métalliques, présentent des limites importantes lorsqu’il s’agit de réaliser des marquages répondant aux exigences du secteur médical. La chaleur générée au cours du processus peut modifier la microstructure de la surface de l’acier inoxydable, créant des zones thermiquement altérées qui compromettent la résistance à la corrosion. Cette situation est inacceptable pour les dispositifs qui doivent conserver leur intégrité structurelle et chimique dans des conditions critiques.
Picoseconde vs Nanoseconde : différences technologiques et de performance
Pour comprendre le véritable avantage du laser picoseconde dans le marquage UDI, il est essentiel de le comparer à la technologie UV nanoseconde, qui est la norme dans l’industrie médicale depuis des années.
Durée d’impulsion et mécanisme d’ablation
La différence la plus évidente réside dans la durée de l’impulsion laser. Les lasers UV nanoseconde fonctionnent généralement avec des impulsions de l’ordre de 10 à 30 nanosecondes, tandis que les lasers picoseconde fonctionnent avec des impulsions de moins de 500 picosecondes (souvent entre 2 et 10 picosecondes). Cette différence apparemment mineure a des conséquences profondes sur le mécanisme physique d’interaction avec le matériau.
Avec des impulsions de l’ordre de la nanoseconde, le laser génère encore un effet thermique résiduel : le matériau a le temps d’absorber l’énergie et de transmettre la chaleur aux couches environnantes, générant ainsi une petite zone affectée thermiquement (ZAT). Dans le cas des lasers picosecondes, l’impulsion est si courte que le matériau est ablaté avant que la chaleur ne se propage. Ce processus, appelé « ablation à froid« , minimise considérablement les perturbations thermiques.
Puissance de pointe et densité énergétique
Un autre aspect crucial est la puissance de crête. Pour une même puissance moyenne, un laser picoseconde concentre l’énergie dans des fenêtres temporelles extrêmement réduites, ce qui permet d’obtenir des pics de puissance jusqu’à 50 fois supérieurs à ceux des lasers à fibre standard. Cette densité d’énergie élevée permet de « vaporiser » le matériau avec une précision micrométrique, d’obtenir des arêtes vives et des profils bien définis sans endommager le substrat environnant.
Si les lasers UV nanoseconde sont déjà très précis grâce à leur courte longueur d’onde (355 nm), ils n’atteignent pas le même pic d’intensité. Il en résulte un marquage toujours efficace, mais avec un apport de chaleur résiduelle plus important, ce qui peut être problématique sur des matériaux sensibles comme les aciers inoxydables austénitiques utilisés dans le secteur médical.
Résistance aux tests chimiques et d’abrasion
Les marquages réalisés avec des lasers picosecondes présentent une résistance supérieure aux tests de corrosion et d’abrasion. Dans les dispositifs médicaux destinés aux cycles de passivation citrique et nitrique – des processus chimiques agressifs utilisés pour restaurer la couche de passivation de l’acier inoxydable – les marquages UV picoseconde peuvent montrer des signes de dégradation après le deuxième ou le troisième cycle. En revanche, les marquages picoseconde passent ces tests de manière répétée sans perte de lisibilité.
En effet, l’absence de zone thermiquement altérée empêche la formation de microfissures, d’oxydation localisée ou d’altérations de la structure cristalline qui faciliteraient les attaques chimiques. Le marquage est littéralement « intégré » à la surface du métal, sans discontinuité structurelle.
Contraste et lisibilité optique

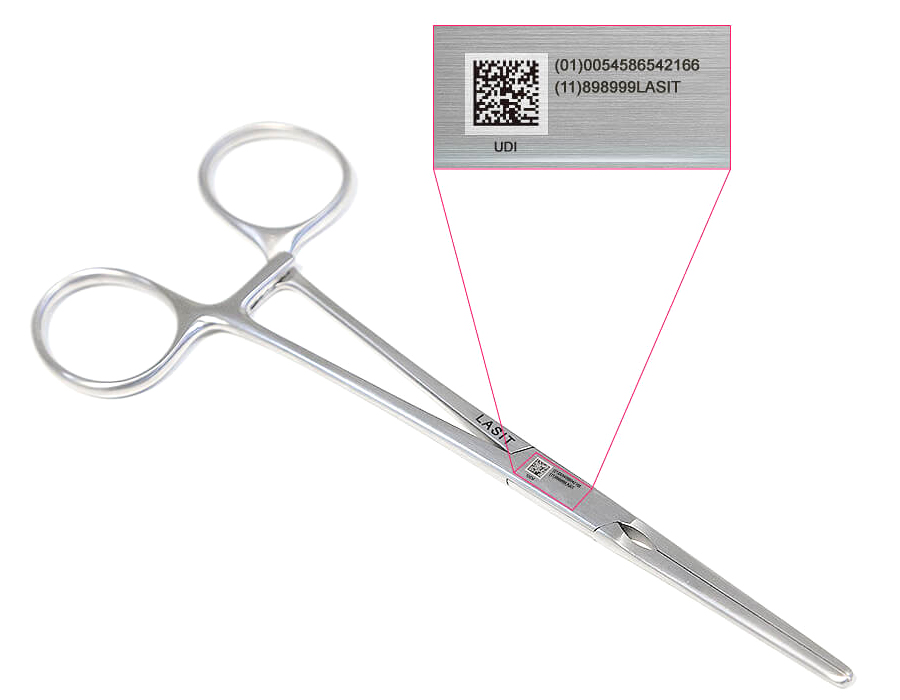

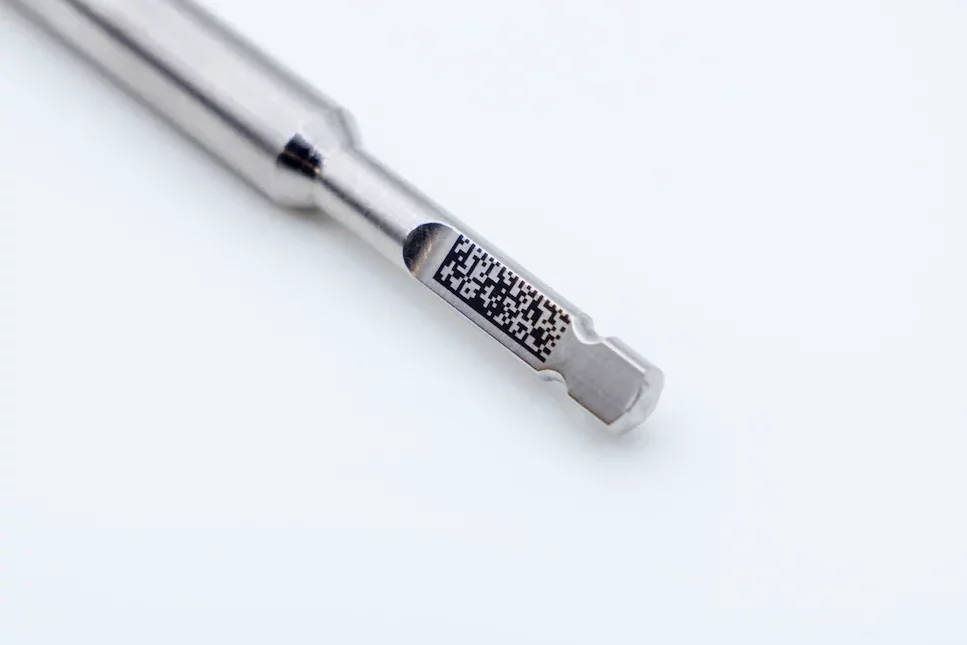

Le marquage noir impalpable sur l’acier inoxydable est un avantage distinctif du picoseconde. Alors que les lasers UV nanoseconde produisent des marquages clairs et très visibles, les lasers picoseconde génèrent un noir profond, opaque et sans reflet. Ce contraste élevé améliore considérablement la lisibilité des codes Data Matrix, facilitant la lecture automatique, même dans des conditions d’éclairage difficiles ou sous des angles non optimaux.
L’effet mat est dû à la microstructure de surface créée par l’ablation à froid : une texture nanométrique qui piège la lumière au lieu de la refléter, générant un noir visuel sans qu’il soit nécessaire d’oxyder ou d’altérer chimiquement le matériau.
Vitesse de traitement
Du point de vue de la production, les lasers picosecondes offrent des vitesses jusqu’à trois fois supérieures à celles des lasers UV nanosecondes conventionnels. Cet avantage est dû à la puissance de crête élevée, qui permet d’éliminer plus rapidement le matériau avec le même nombre de passages. Dans les environnements de production à grande vitesse, cette différence se traduit par une augmentation significative de la productivité horaire.
Entretien et longévité
Un aspect souvent sous-estimé est la durée de vie opérationnelle des sources laser. Les lasers picoseconde ont une durée de vie moyenne estimée à environ 100 000 heures de fonctionnement effectif, sans pratiquement aucune maintenance. Les lasers UV nanoseconde, bien qu’il s’agisse de technologies matures et fiables, nécessitent une maintenance plus fréquente et ont une durée de vie plus courte, généralement de l’ordre de 20 000 à 30 000 heures.
Quand choisir l’UV nanoseconde
Malgré les avantages évidents de la picoseconde, il existe encore des applications pour lesquelles l’UV nanoseconde reste compétitif. Sur certains plastiques ou polymères, la longueur d’onde UV (355 nm) offre une absorption optimale que la picoseconde à 1064 nm ne peut reproduire. En outre, pour les applications où les budgets sont serrés et les exigences en matière de résistance chimique moins strictes, l’UV nanoseconde est une solution éprouvée et abordable.
Conformité réglementaire et traçabilité totale
Outre la qualité du marquage, la conformité aux réglementations UDI exige un écosystème de traçabilité intégré. Les systèmes laser LASIT peuvent être équipés d’un logiciel personnalisé qui s’interface directement avec les bases de données de l’entreprise et les systèmes MES, garantissant que chaque code UDI marqué est unique, enregistré et corrélé avec les informations de production.
L’intégration avec des systèmes de vision industrielle pour la vérification automatique de la qualité du code (classement selon ISO/IEC 15415 et AIM DPM) constitue un niveau de sécurité supplémentaire. Ces systèmes inspectent chaque Data Matrix immédiatement après le marquage, vérifiant que le degré de lisibilité se situe entre A et B, comme l’exigent les normes industrielles. En cas de marquage non conforme (degré C ou inférieur), le système peut activer des procédures automatiques de rejet, de nouveau marquage ou d’alerte de l’opérateur.
Applications pratiques dans le secteur médical

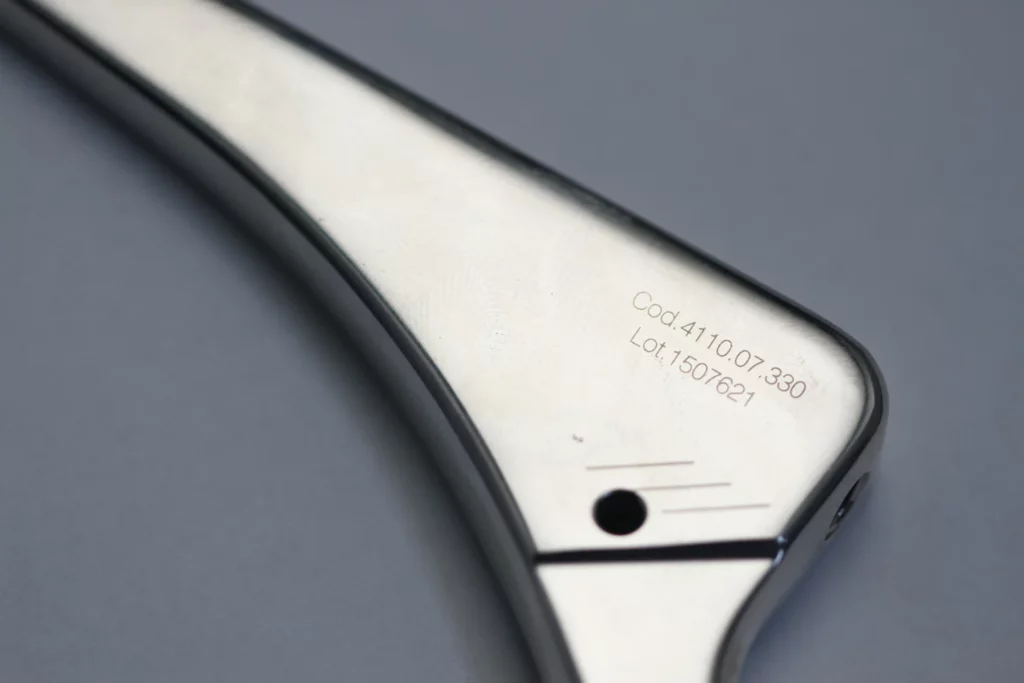

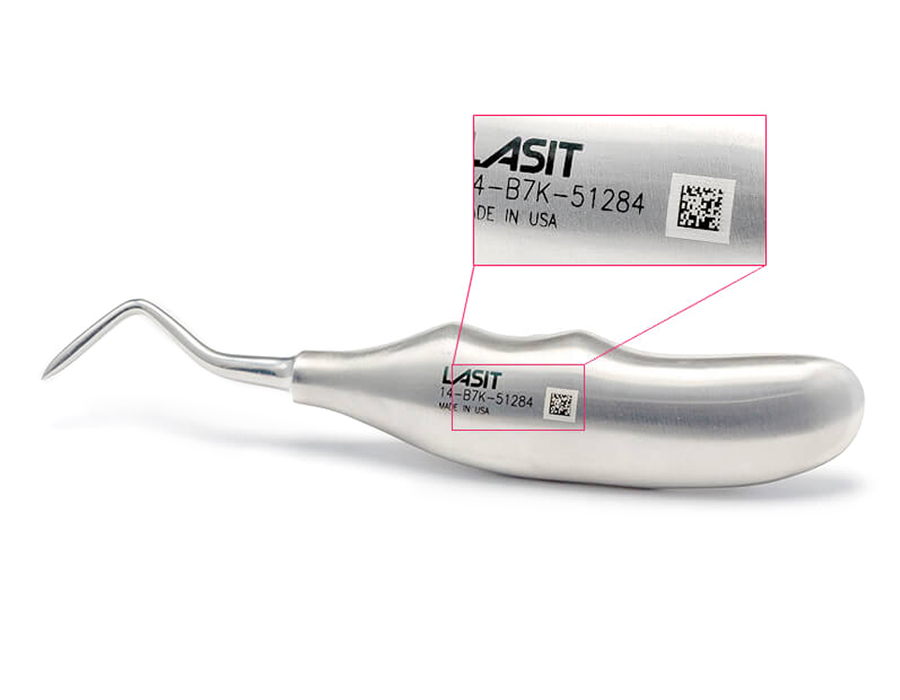

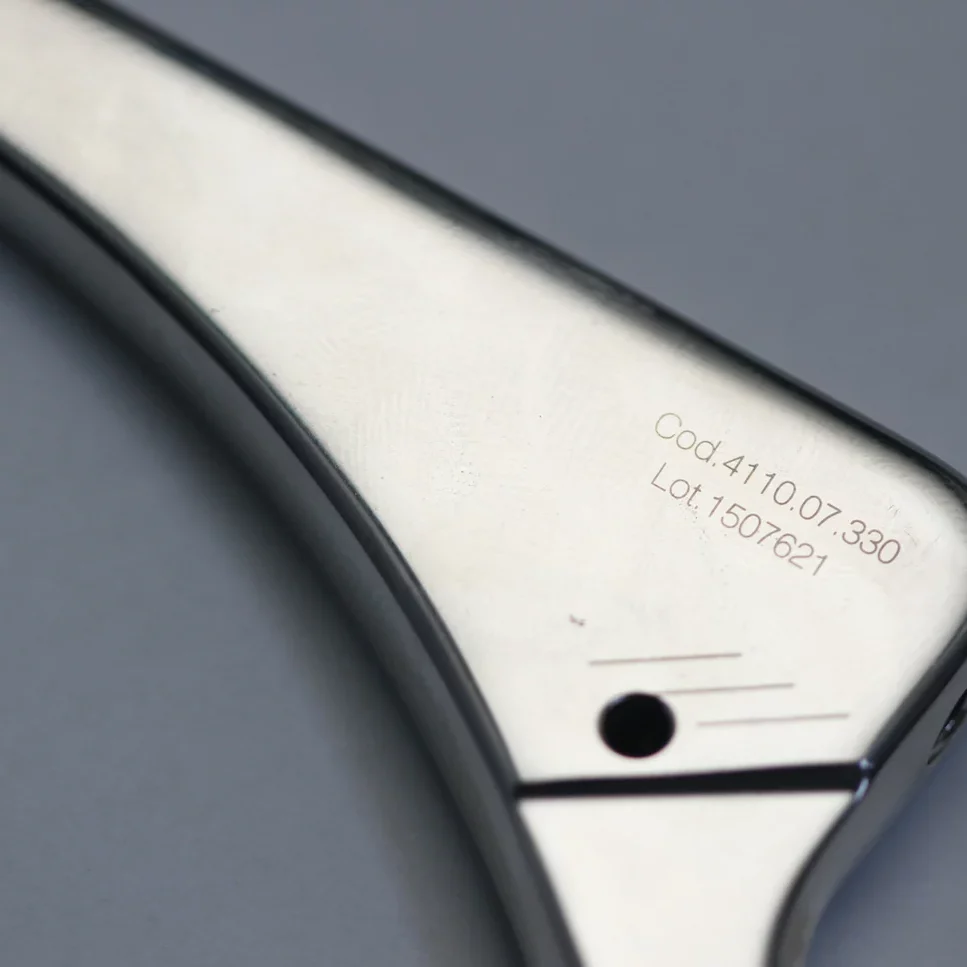

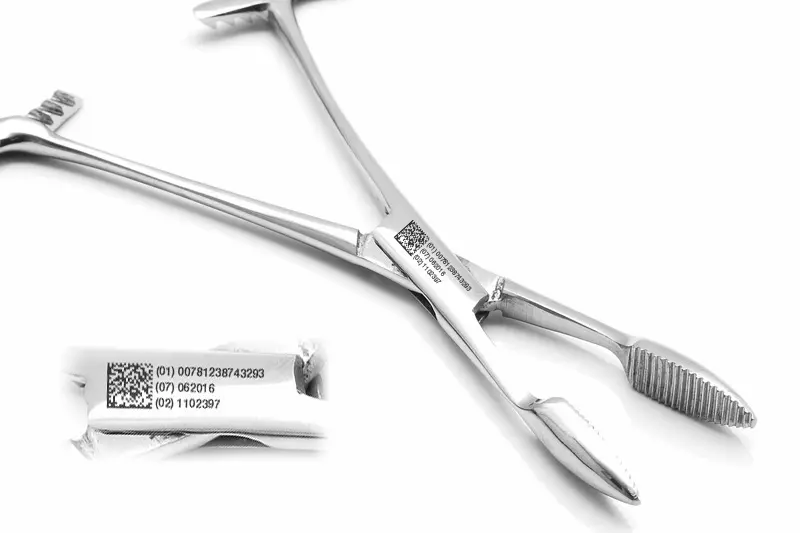

Le marquage laser picoseconde d’UDI trouve des applications sur une très large gamme de dispositifs médicaux : instruments chirurgicaux en acier inoxydable 316L, implants orthopédiques en titane et en alliages biocompatibles, composants d’endoscopie, instruments dentaires, prothèses et dispositifs implantables. Dans tous les cas, la capacité à générer des marquages noirs, indélébiles et durables est un facteur essentiel pour assurer la traçabilité tout au long du cycle de vie du produit.
L’application sur des composants destinés à une utilisation répétée avec stérilisation en autoclave est particulièrement pertinente. Les instruments chirurgicaux qui subissent des centaines de cycles de stérilisation à 134°C, des traitements chimiques pour éliminer les résidus organiques et des manipulations mécaniques pendant l’utilisation nécessitent des marquages qui ne se dégradent pas avec le temps. Le laser picoseconde garantit cette résistance sans compromettre les propriétés de surface du matériau.
Considérations économiques et retour sur investissement
L’investissement dans un système laser picoseconde est plus élevé que dans les solutions UV nanoseconde ou à fibres conventionnelles. Toutefois, les avantages en termes de réduction des coûts d’exploitation, de maintenance minimale, de rapidité du processus et de conformité réglementaire se traduisent par un retour sur investissement (ROI) favorable à moyen et à long terme.
Pour les entreprises produisant des volumes importants de dispositifs médicaux avec des exigences strictes en matière de traçabilité, la différence de coût initiale est rapidement amortie grâce à une productivité accrue et à une réduction des déchets. En outre, la longévité de la source laser réduit considérablement les coûts de maintenance planifiée et de remplacement des composants, éléments qui ont un impact significatif sur le coût total de possession (TCO) du système.
Intégration et automatisation en ligne

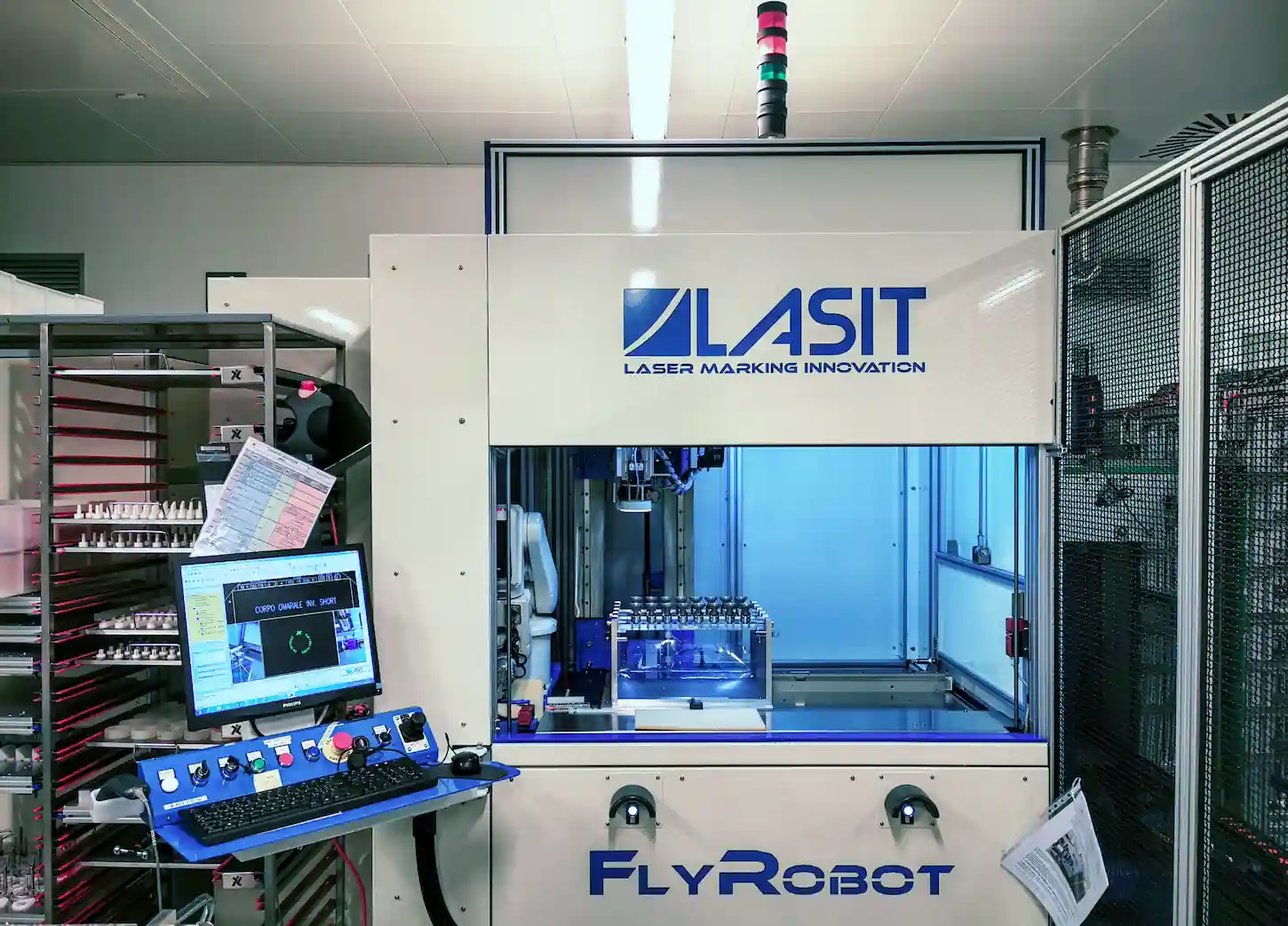

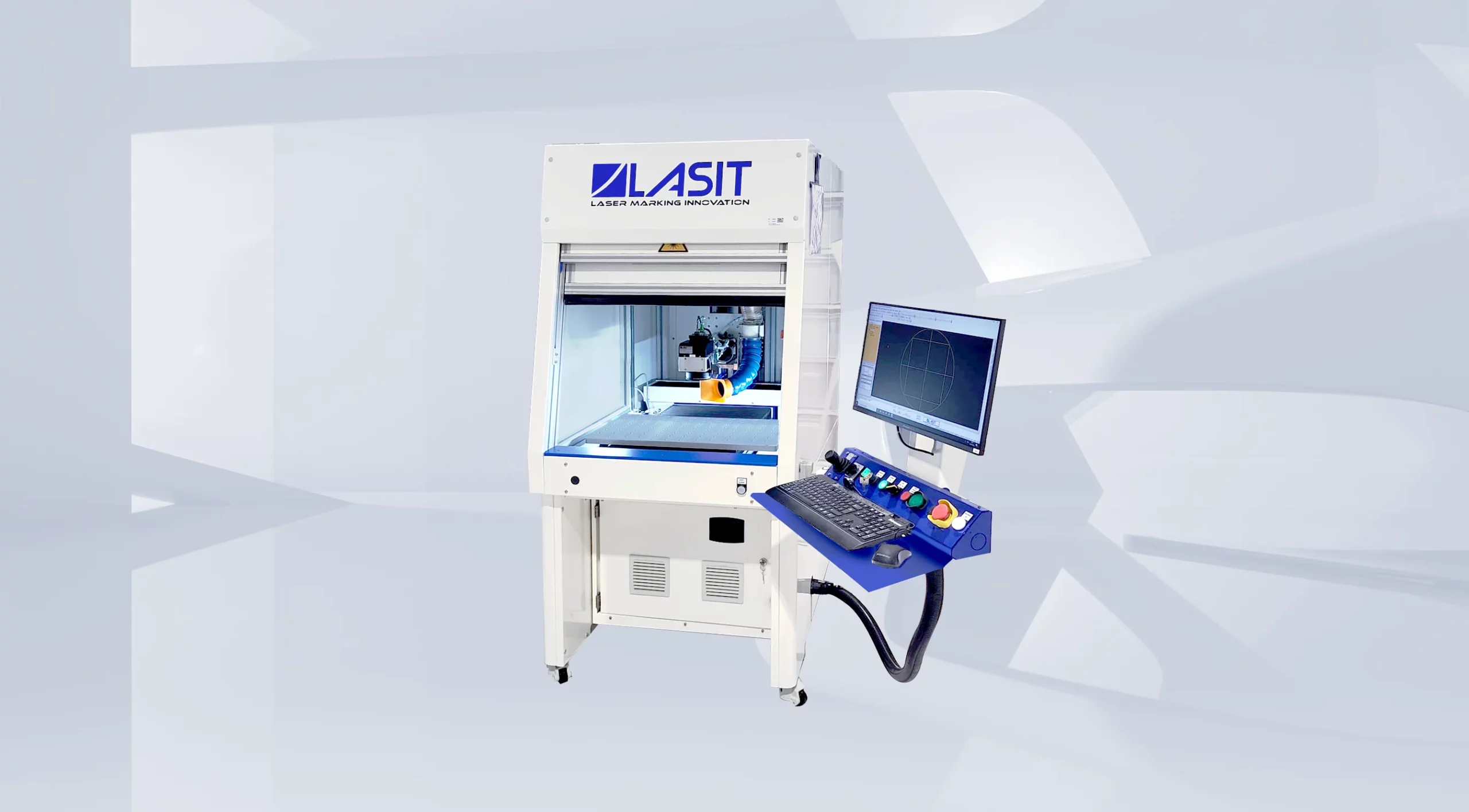

La capacité d’intégrer des systèmes de marquage laser dans des lignes automatisées est une question clé pour les fabricants de dispositifs médicaux. LASIT propose des solutions modulaires PowerMark spécialement conçues pour être intégrées dans des cellules robotisées ou des lignes de production synchronisées. Ces systèmes peuvent fonctionner en mode autonome (sans PC dédié) et communiquer via des protocoles industriels standard tels que PROFINET, Ethernet/IP ou Modbus TCP.
L’intégration permet de gérer le marquage dans le cadre d’un processus continu, avec une communication bidirectionnelle entre le système laser et le superviseur de la ligne. Le logiciel peut recevoir en temps réel les informations nécessaires pour remplir dynamiquement le code UDI (numéro de série, lot, date de production), marquer le dispositif, vérifier la qualité du marquage et transmettre le résultat au système central, le tout sans intervention manuelle. Le marquage laser des codes UDI avec la technologie picoseconde représente l’évolution nécessaire pour répondre aux défis de la traçabilité médicale moderne. La combinaison d’une résistance extrême aux traitements chimiques et mécaniques, d’un contraste élevé, d’une vitesse de traitement et d’une longévité opérationnelle fait de cette solution le choix privilégié des fabricants qui ne peuvent pas faire de compromis sur la qualité et la conformité réglementaire. Bien que l’investissement initial soit plus élevé que pour les technologies nanosecondes, les avantages en termes de performances et la réduction des coûts d’exploitation à long terme justifient pleinement ce choix technologique.
