Lorsqu’il s’agit de marquer au laser l’acétate de cellulose et le polycarbonate pour les montures ophtalmiques, le choix de la technologie laser n’est pas anodin. Ces dernières années, un laser CO₂ fonctionnant à 10,6 µm est apparu à côté des lasers CO₂ conventionnels fonctionnant à 9,3 µm – une différence apparemment mineure, mais qui a des répercussions significatives sur la qualité du marquage. Dans cet article, nous verrons pourquoi cette variation de longueur d’onde s’est imposée dans le secteur de la lunetterie professionnelle, sans entrer dans des discussions sur l’investissement ou la rentabilité économique, mais en nous concentrant sur des aspects techniques et applicatifs concrets.
Pourquoi 9,3 µm au lieu de 10,6 µm ?
La différence entre les deux lasers CO₂ réside dans la longueur d’onde du rayonnement infrarouge émis. Le laser CO₂ standard fonctionne à 10,6 µm, tandis que le laser CO₂ à 9,3 µm utilise une transition vibratoire différente de la molécule de CO₂. D’un point de vue pratique, l’effet principal est la taille minimale du spot laser réalisable et, par conséquent, la finesse de la ligne gravée.
Avec le laser de 9,3 µm, le spot est intrinsèquement plus petit pour une même configuration optique, ce qui permet de dessiner des lignes et des détails plus fins. Cela se traduit par une meilleure définition des caractères alphanumériques, des logos et des marquages décoratifs – un aspect crucial lorsque l’on travaille sur des montures haut de gamme, où le marquage doit être lisible, net et discret, sans être gênant ou grossier.
Matériaux concernés
Dans le domaine de la lunetterie, les matériaux plastiques les plus courants sont les suivants :
- Acétate de cellulose: utilisé pour les montures moyennes à haut de gamme ; offre une bonne aptitude au travail et une bonne flexibilité esthétique.
- Polycarbonate: principalement utilisé pour les montures et les verres de sport ; léger et résistant aux chocs.
- Autres polymères: nylon, TR90, grilamid, moins fréquents mais présents dans des niches spécifiques.
Tous ces matériaux absorbent bien le rayonnement CO₂, mais la qualité esthétique du marquage dépend strictement de la précision du point laser. Grâce à sa longueur d’onde plus courte, le laser 9,3 µm concentre l’énergie sur une plus petite surface, ce qui réduit l’effet thermique diffus et améliore la netteté du marquage.
Applications concrètes dans l’industrie de la lunetterie
Marquage du numéro de modèle et de la taille
Chaque monture porte, généralement à l’intérieur de la branche, une série d’informations : marque, modèle, taille (jauge-tige), code couleur. Ces caractères doivent être lisibles tout en étant discrets. Avec le laser 9,3 µm, il est possible de marquer des caractères alphanumériques d’une hauteur de 1,5 à 2 mm tout en conservant une excellente lisibilité, sans brûlure ni bavure excessives qui compromettraient l’esthétique du produit.

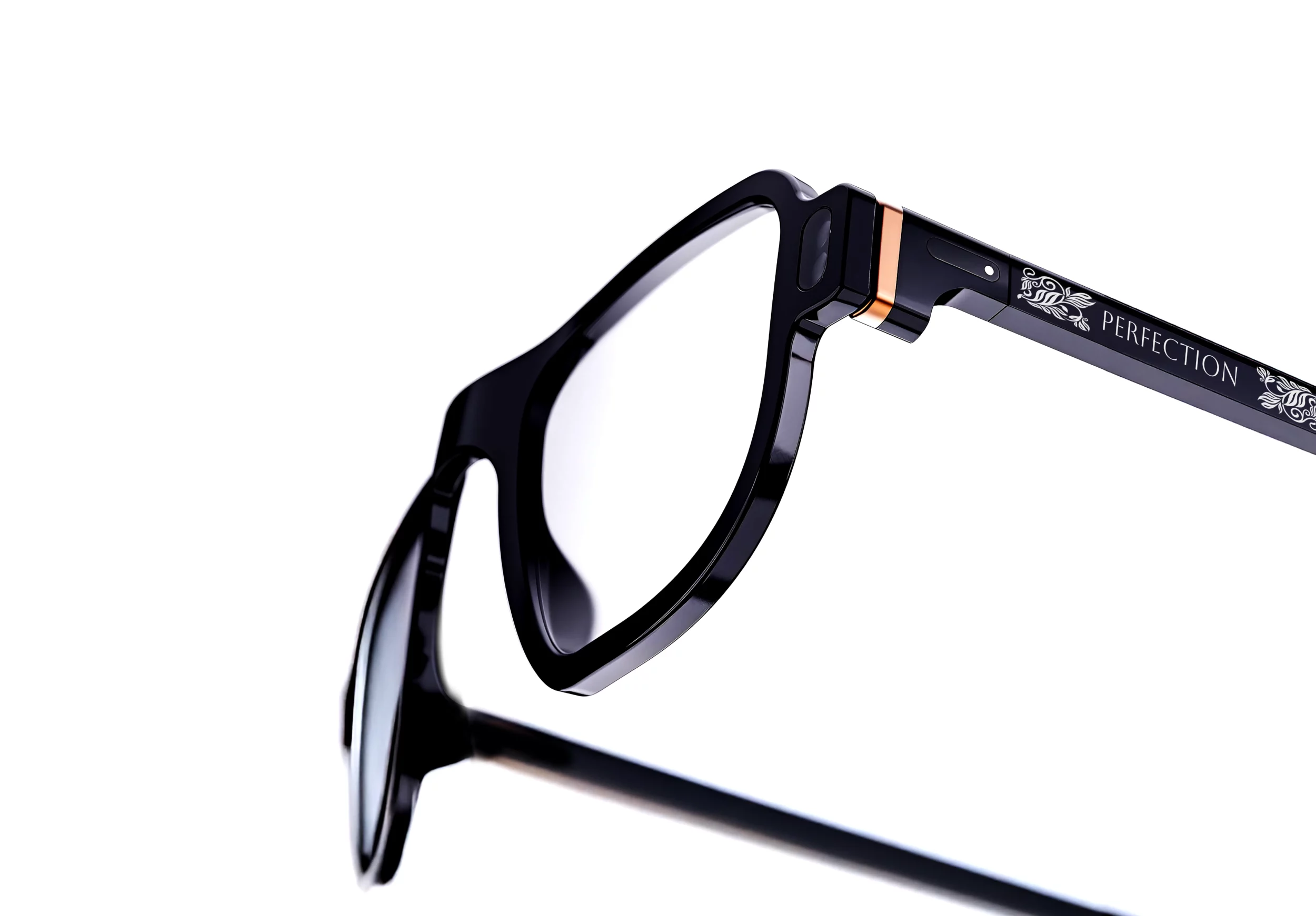

Marquage des logos et des marques
Les marques de luxe exigent une reproduction fidèle de leur logo, même sur des surfaces incurvées ou de petite taille. La ligne plus fine du laser 9,3 µm permet de reproduire des détails complexes – tels que les grains fins, les éléments décoratifs ou les empattements – sans perte de définition. Ceci est particulièrement important pour les marques qui mettent l’accent sur l’identité visuelle et la cohérence de la marque sur chaque élément du cadre.

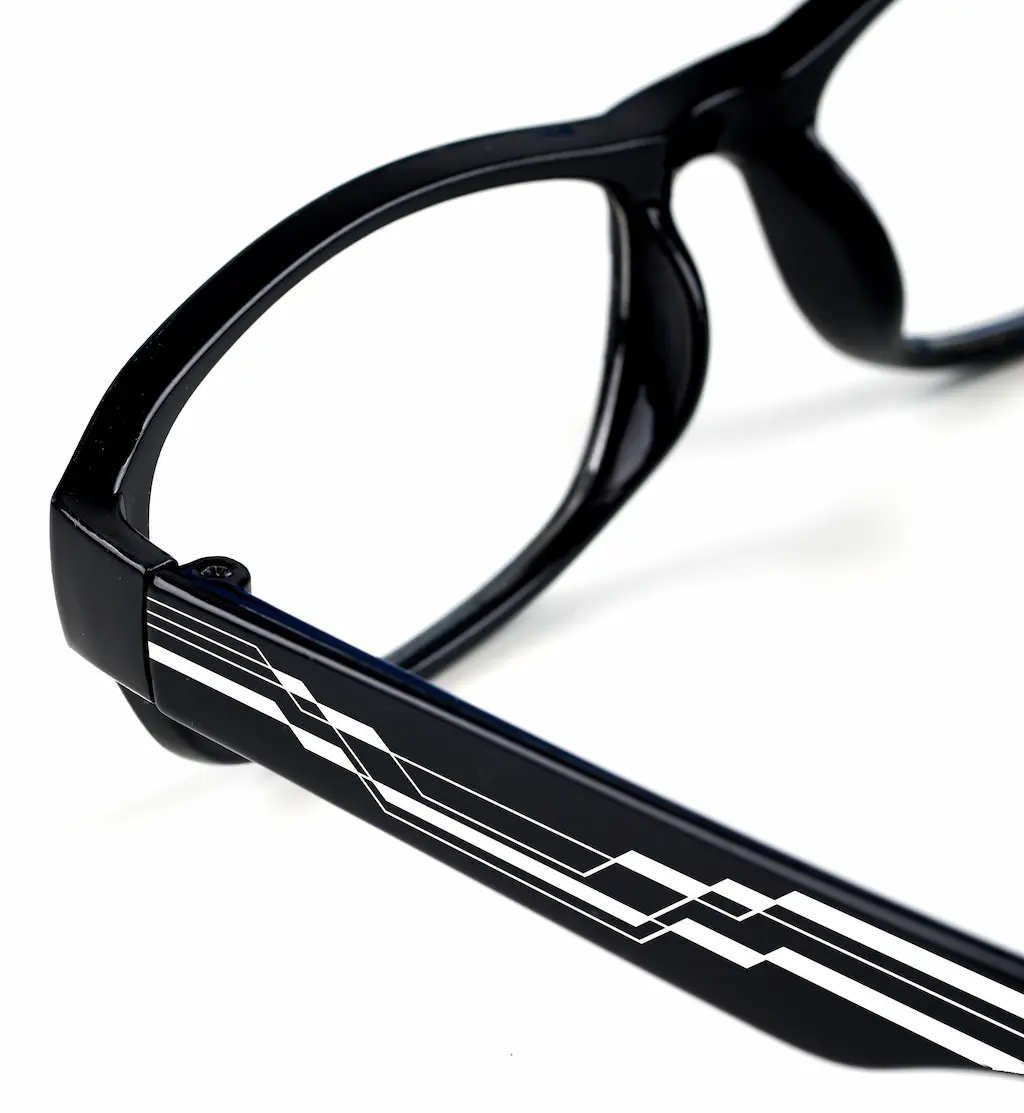

Décorations et motifs personnalisés
Certains fabricants de lunettes artisanales ou haut de gamme offrent la possibilité de personnaliser les branches avec des gravures décoratives, les initiales du client ou des motifs géométriques. Le laser de 9,3 µm permet d’obtenir des lignes continues, des courbes douces et des transitions nettes, sans risque de carbonisation excessive ou de zones ternes autour de la ligne gravée.

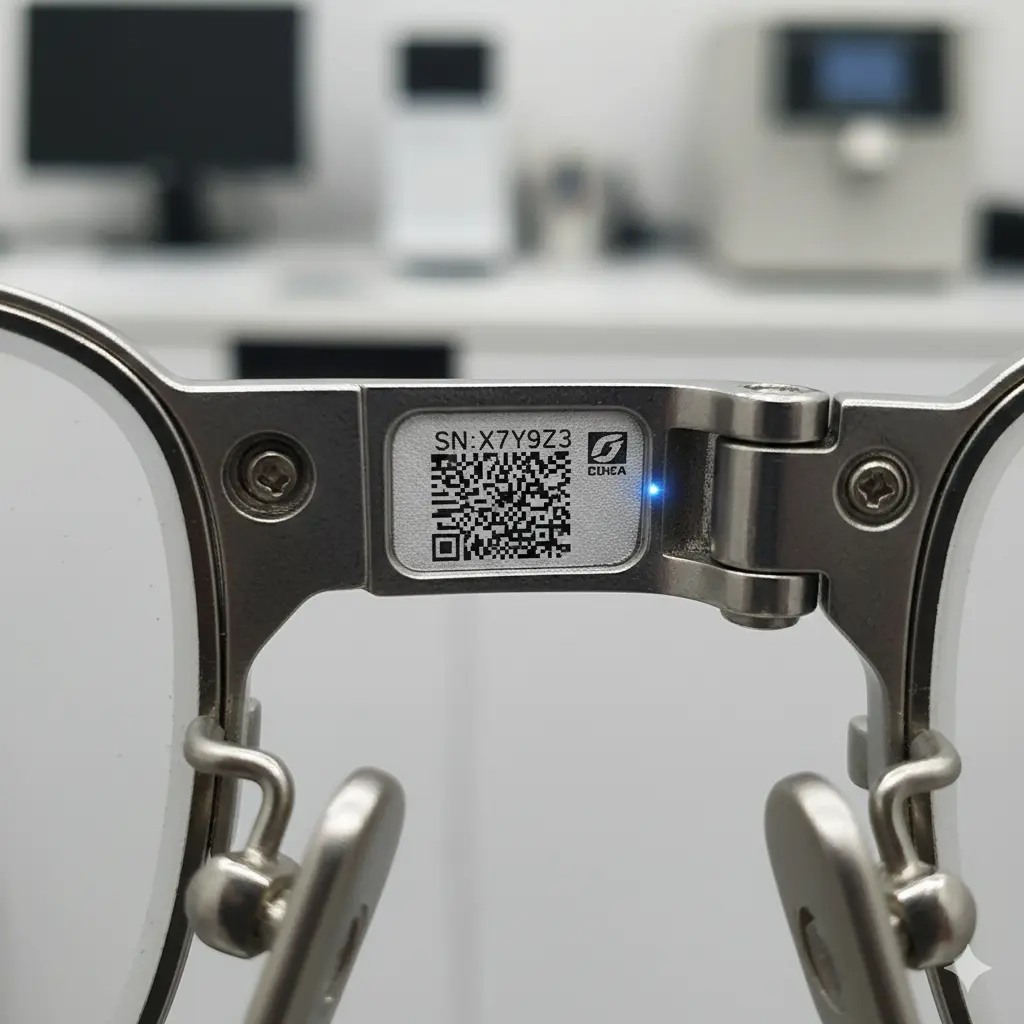

Marquage par code 2D pour la traçabilité interne
Dans certains cas, notamment dans les contextes de production industrielle, le marquage d’un Datamatrix de petite taille (4×4 mm ou moins) est nécessaire pour la traçabilité des lots ou des pièces individuelles. Ici aussi, la précision du spot laser à 9,3 µm permet d’obtenir des modules de code bien définis, ce qui améliore le taux de lecture et réduit le risque d’erreurs lors de la vérification automatique.
Pourquoi le 30 W est-il utilisé presque exclusivement ?
Dans l’industrie de la lunetterie, la puissance laser la plus courante est de 30 W. Cela s’explique par le fait que :
- Vitesse adéquate: un laser de 30 W permet de marquer des polices et des logos dans des délais compatibles avec des cycles de production moyens à élevés (jusqu’à plusieurs centaines d’images par jour), sans compromis sur la qualité.
- Contrôle thermique: des puissances plus élevées (50 W ou plus) augmenteraient la vitesse, mais rendraient le contrôle de l’effet thermique plus critique, avec un risque de déformation de la surface ou de brûlures localisées, en particulier sur les matériaux minces tels que les tiges d’acétate.
- Équilibre entre coût et performance: le 30 W représente un point d’équilibre technique, permettant une ligne fine et nette sans nécessiter de fréquences de fonctionnement extrêmes ou de systèmes de refroidissement complexes.
Des puissances plus faibles (par exemple 10 W ou 20 W) peuvent être utilisées pour des usinages très limités ou des applications artisanales à petite échelle, mais ne sont pas suffisantes pour garantir des temps de cycle acceptables dans des contextes de production structurés.
Paramètres typiques du processus
Sans entrer dans les détails techniques, les paramètres de marquage sur l’acétate de cellulose avec un laser CO₂ 30 W de 9,3 µm sont généralement les suivants :
- Fréquence de répétition des impulsions: 5-20 kHz, en fonction du niveau de détail requis.
- Vitesse de balayage: 200-800 mm/s, en fonction de la profondeur de gravure souhaitée.
- Puissance effective: 10-30% de la puissance nominale, modulée pour éviter une carbonisation excessive.
- Nombre de passages: généralement 1, rarement 2, pour maintenir un effet esthétique propre.
Sur le polycarbonate, les paramètres sont similaires, mais avec une attention particulière à la gestion de la chaleur pour éviter les phénomènes de stress thermique qui pourraient provoquer des microfissures.
Comparaison avec d’autres technologies laser
Laser à fibre
Le laser à fibre (1064 nm) est très efficace sur les métaux, mais sur les plastiques non additifs, il a tendance à laisser des marques peu contrastées ou à nécessiter des additifs spécifiques. Dans l’industrie de la lunetterie, où l’on travaille sur des matériaux esthétiques et où il n’est pas toujours possible de modifier le composé polymère, le laser CO₂ reste le choix dominant.
Laser UV
Le laser UV (355 nm) offre un marquage « à froid » avec un effet photochimique, particulièrement adapté aux plastiques sensibles à la chaleur. En revanche, pour les applications sur acétate et polycarbonate dans le cadre de la lunetterie, le laser CO₂ 9,3 µm offre un bon compromis entre qualité, rapidité et manipulation des matériaux, sans qu’il soit nécessaire d’investir dans des sources UV plus coûteuses et à durée de vie plus courte.
Questions essentielles à prendre en compte
Tolérances géométriques
Les tiges de montage peuvent avoir des courbures et des épaisseurs variables. Il est important que le système de marquage comporte un axe Z motorisé pour compenser les variations de hauteur et maintenir le spot laser au point. Certains systèmes intègrent également un système de mise au point automatique du laser pour vérifier la distance focale correcte en temps réel.
Gestion des fumées
Le marquage laser sur l’acétate de cellulose génère des fumées contenant des dérivés organiques. Un système d’aspiration efficace, éventuellement avec des filtres à charbon actif et HEPA, est indispensable pour maintenir l’optique de focalisation propre et assurer un environnement de travail sain.
Marquage centrage
Pour s’assurer que les logos et les codes sont correctement positionnés sur la tige, il est conseillé d’utiliser des gabarits de chargement ou, à défaut, des systèmes de vision qui détectent automatiquement la position de la pièce et adaptent le tracé du marquage en conséquence.
Intégration en ligne ou autonome ?
Dans l’industrie de la lunetterie, le marquage au laser est souvent effectué sur une station autonome, avec un chargement manuel ou semi-automatique. Dans des contextes de production plus structurés, le laser peut être intégré à la ligne après l’assemblage et le polissage, avec des systèmes de transport à bande ou à palettes et un chargement/déchargement automatique. Dans les deux cas, la flexibilité du laser CO₂ 9,3 µm lui permet de s’adapter à des volumes de production variables et même à de petits lots, sans qu’il soit nécessaire de procéder à une reconfiguration complexe.
Conclusions
Le choix du laser CO₂ 9,3 µm dans l’industrie de la lunetterie n’est pas fortuit, mais répond à des exigences précises en termes de qualité esthétique, de définition des lignes et de contrôle thermique sur les plastiques délicats. Par rapport au laser CO₂ conventionnel de 10,6 µm, la longueur d’onde plus courte permet un spot plus fin, ce qui se traduit par des marques nettes et discrètes qui répondent aux normes esthétiques exigées par les marques haut de gamme.
La puissance de 30 W représente l’équilibre optimal entre la vitesse de marquage et la qualité du résultat, permettant un travail efficace sur l’acétate de cellulose, le polycarbonate et d’autres polymères sans compromettre l’intégrité du matériau. Qu’il s’agisse de codes de motifs, de logos, de décorations ou de codes 2D pour la traçabilité, le laser CO₂ 9,3 µm s’avère être la technologie de référence pour une industrie qui ne tolère aucun compromis sur la précision et l’esthétique du produit fini.
