Dans le contexte du marquage laser industriel, l’une des contraintes les plus difficiles est la nécessité de maintenir une distance focale optimale entre l’optique du laser et la surface du composant. Les lignes de production modernes exigent une vitesse élevée, une précision rigoureuse et une grande flexibilité opérationnelle, souvent sur des géométries complexes ou des surfaces non planes. Les systèmes mécaniques traditionnels d’axe Z, bien qu’efficaces, présentent des limites importantes en termes de temps de cycle, de complexité de l’automatisation et d’adaptabilité à des géométries variables.
La réponse technologique à ces exigences s’est consolidée dans le développement de systèmes de marquage avec contrôle dynamique de la mise au point, une solution qui élimine le mouvement physique de l’optique et le remplace par un réglage électronique en temps réel du plan focal. Cette technologie, dont Lasit est le pionnier depuis 1992, alors que l’entreprise opérait encore en tant que fabricant de composants spécialisés, représente aujourd’hui un standard pour les applications industrielles où la vitesse, la précision et la polyvalence sont des exigences non négociables.
Principes de fonctionnement de la conduite de tir dynamique
Le contrôle dynamique de la focalisation repose sur la capacité à modifier électroniquement la position du plan focal du faisceau laser par rapport à la surface de travail, sans qu’il soit nécessaire de déplacer mécaniquement l’optique de focalisation. Cette technologie utilise des systèmes optiques avancés intégrés à la tête de marquage qui permettent de modifier dynamiquement la convergence du faisceau laser.
Il fonctionne sur la base de trois éléments fondamentaux :
Modulation de la focalisation optique: grâce à des éléments optiques contrôlés électroniquement, le système modifie la distance focale du faisceau laser en temps réel. Ce réglage s’effectue avec une précision micrométrique et des temps de réponse de l’ordre de la milliseconde.
Compensation logicielle de la distance: le système de contrôle intègre des algorithmes qui calculent en temps réel les corrections nécessaires pour maintenir la densité d’énergie optimale sur la surface de travail, en s’adaptant dynamiquement aux variations géométriques du composant.
Synchronisation avec la trajectoire de marquage: le réglage de la mise au point est coordonné avec le mouvement des miroirs galvanométriques, ce qui garantit que chaque point de la trajectoire de marquage reçoit la densité d’énergie correcte, quelle que soit sa position dans l’espace.
Les systèmes les plus avancés offrent aujourd’hui une plage de compensation de ±40 mm, suffisante pour répondre à la grande majorité des applications industrielles sans compromettre la qualité du marquage.
Avantages opérationnels par rapport aux systèmes mécaniques d’axe Z
L’adoption du contrôle dynamique des tirs apporte des avantages tangibles et mesurables en termes de productivité, de flexibilité et de qualité du marquage.
Réduction des temps de cycle: l’élimination du mouvement mécanique de l’axe Z supprime les étapes d’accélération, de décélération et de positionnement du cycle de production qui peuvent affecter de manière significative le temps total. Dans les applications à haute fréquence de marquage, cette différence se traduit par une augmentation substantielle de la capacité de production horaire.
Fiabilité mécanique accrue: les systèmes sans manipulation physique de l’optique ont moins de composants sujets à l’usure, ce qui réduit les besoins de maintenance planifiée et la probabilité de temps d’arrêt non planifiés.
Flexibilité opérationnelle supérieure: la capacité d’adapter dynamiquement la mise au point permet de marquer des composants à géométrie complexe ou variable sans qu’il soit nécessaire d’utiliser un outil dédié ou de procéder à des ajustements manuels. Cette caractéristique est particulièrement avantageuse dans les contextes de production multi-produits ou en cas de changements fréquents de format.
Intégration en ligne simplifiée: l’absence de manipulation verticale de l’optique simplifie grandement l’intégration du système laser dans les lignes de production automatisées, en réduisant l’empreinte verticale et la complexité de l’interface avec les systèmes de manipulation existants.
Évolution technologique : des fabricants de composants aux fabricants de systèmes complets
Le développement de cette technologie représente un cas paradigmatique d’évolution industrielle. Lasit a commencé son activité en 1992 en tant que
Au fil des ans, une compréhension intégrale de la technologie et de ses applications a conduit à une transition stratégique vers la production de systèmes laser complets. Cette évolution a permis de développer des solutions optimisées de bout en bout, où la tête de marquage avec contrôle dynamique de la focalisation est parfaitement intégrée à la source laser, au système de contrôle, au logiciel de gestion et à l’interface opérateur.
Le passage du statut de fabricant de composants à celui d’intégrateur de systèmes a apporté des avantages significatifs aux utilisateurs finaux :
- Optimisation des performances: chaque élément du système est conçu pour fonctionner en synergie avec les autres, maximisant ainsi l’efficacité énergétique, la qualité du marquage et la rapidité d’exécution.
- Assistance technique intégrée: la connaissance approfondie de chaque composant permet d’améliorer l’efficacité de l’assistance technique et de réduire les délais de dépannage.
- Développement d’applications avancées: la maîtrise complète de la technologie facilite le développement de solutions personnalisées pour des applications critiques ou des exigences non standard.
Applications industrielles critiques
La technologie de contrôle dynamique des tirs trouve une application idéale dans les contextes de production où les systèmes traditionnels présentent des limites opérationnelles.
Marquage de ligne à grande vitesse
Dans les lignes de production continue, où les composants défilent à une vitesse constante sur des bandes transporteuses, le temps disponible pour le marquage est très limité. La mise en œuvre d’un axe Z mécanique introduirait des délais incompatibles avec le rythme de production et nécessiterait des systèmes de synchronisation complexes et coûteux.
Le contrôle dynamique de la mise au point permet le marquage de composants en mouvement sans ralentissement, en adaptant automatiquement le plan focal aux variations de hauteur dues aux tolérances de positionnement ou à la variabilité dimensionnelle des pièces. Cette capacité est particulièrement importante dans des secteurs tels que l’industrie pharmaceutique, l’industrie alimentaire ou l’industrie électronique, où les volumes de production sont élevés et les marges de temps serrées.
Composants à surface géométriquement complexe
Le marquage des robinets est un exemple emblématique d’application critique. Les robinets présentent des surfaces incurvées, des hauteurs de marquage multiples et des zones difficiles d’accès. Un système mécanique à axe Z nécessiterait.. :
- Équipement de positionnement dédié à chaque modèle
- Programmation de mouvements complexes
- Des temps de cycle nettement plus longs
- Probabilité accrue d’erreurs de marquage dues à des variations dimensionnelles
Le contrôle dynamique de la mise au point permet au plan focal de s’adapter automatiquement au profil de la surface, ce qui garantit l’uniformité du marquage sur des géométries tridimensionnelles complexes. Le système compense dynamiquement les variations de hauteur pendant le balayage, maintenant une qualité de marquage constante quelle que soit la courbure locale de la surface.
Cette capacité s’avère également essentielle pour :
Marquage de connecteurs électriques multibroches: lorsque la profondeur des broches peut varier et que la densité des informations à marquer est élevée.
Composants forgés ou estampés: ils présentent de larges tolérances dimensionnelles et une variabilité de forme d’une pièce à l’autre.

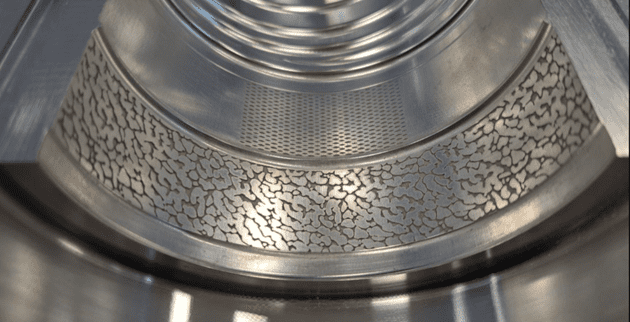

Récipients cylindriques: le marquage doit suivre la courbure de la surface tout en conservant une qualité constante.
Applications à plusieurs niveaux
Dans les composants assemblés ou avec des géométries en escalier, la nécessité de marquer dans différents plans constitue un défi important. Les systèmes traditionnels nécessitent un positionnement multiple ou un équipement complexe.
Le contrôle dynamique de la mise au point permet un marquage séquentiel sur des plans situés à des hauteurs différentes en reprogrammant simplement la valeur du décalage focal pour chaque zone, sans manipulation physique et sans interrompre le cycle de marquage. Cette fonctionnalité trouve son application dans :
- Cartes électroniques où des composants de différentes hauteurs doivent être marqués en une seule opération
- Assemblages mécaniques multi-matériaux avec plans de marquage décalés
- Composants à caractéristiques tridimensionnelles nécessitant des marquages sur les parois verticales et les surfaces horizontales
Paramètres techniques et performances opérationnelles
Les spécifications techniques d’un système de contrôle dynamique des tirs déterminent directement le champ d’application et les performances réalisables.
| Paramètres | Gamme typique | Impact opérationnel |
| Longueur focale dynamique | ±40 mm | Détermine la plage de variation géométrique qui peut être gérée sans ajustements mécaniques |
| Temps de réponse | 2-5 ms | Affecte la vitesse maximale de marquage sur des surfaces variables |
| Précision du positionnement | ±0,1 mm | Assure l’uniformité de la densité d’énergie sur l’ensemble de la zone de marquage |
| Compatibilité avec les objectifs de terrain | 100-400 mm | Définit la zone de marquage disponible et la résolution optique |
La plage de ±40 mm est désormais une norme industrielle établie, suffisante pour couvrir la majorité des applications sans nécessiter de systèmes de positionnement mécanique supplémentaires. Cette plage, associée à des lentilles de champ de 100 à 250 mm, permet de traiter des composants présentant des tolérances dimensionnelles typiques de la production en série.
Intégration avec les systèmes de vision et de contrôle de la qualité
La stabilité opérationnelle des systèmes à contrôle dynamique de la focalisation favorise l’intégration avec les systèmes de vision industrielle pour la vérification automatique du marquage. L’absence de vibrations mécaniques et la répétabilité du positionnement optique permettent la mise en œuvre de solutions performantes de contrôle qualité en ligne.
Vérification des systèmes de vision intégrés :
- Lisibilité des codes bidimensionnels (Data Matrix, QR Code)
- Présence et exhaustivité de toutes les informations marquées
- Conformité dimensionnelle et positionnelle du marquage
- Contraste et qualité visuelle conformes aux normes industrielles
Cette intégration est essentielle dans les industries réglementées où la traçabilité doit être documentée et vérifiée pour chaque composant produit.
Éléments à prendre en compte pour le choix de la technologie
Le choix entre un système avec contrôle dynamique du feu et un système avec un axe Z mécanique doit être basé sur une analyse précise des exigences de l’application :
Le contrôle dynamique des tirs est préférable dans les cas suivants
- Le temps de cycle est critique et l’ajout d’étapes mécaniques ne peut être toléré.
- Le marquage s’effectue en ligne sur des composants en mouvement
- Les géométries sont complexes ou variables
- Haute fiabilité avec un minimum d’entretien
- L’intégration dans les petits espaces est contraignante
Un axe Z mécanique peut s’avérer nécessaire dans les cas suivants
- Les excursions verticales dépassent de manière significative ±40 mm
- Le marquage sur des plans très espacés est nécessaire
- Les tolérances géométriques des pièces sont extrêmement variables au-delà de la plage dynamique
Dans la majorité des applications industrielles modernes, le contrôle dynamique de l’incendie est la solution optimale pour une combinaison de performances, de fiabilité et de polyvalence opérationnelle.
