L’industrie aérospatiale représente l’un des secteurs les plus exigeants en termes de traçabilité et de conformité réglementaire. Chaque composant, de la plus petite vis aux systèmes moteurs complexes, doit être identifié de manière permanente et lisible pendant toute la durée de vie de l’avion, qui peut dépasser 30 ans. Les technologies de marquage par laser à fibre de haute puissance ont révolutionné ce processus, permettant d’atteindre des volumes de production industrielle sans compromettre la qualité requise par les normes internationales telles que AS9100, AMS2301 et SAE AS9132.
Le marquage laser offre des avantages décisifs par rapport aux technologies traditionnelles : aucun consommable, aucun contact physique avec le composant, aucune contrainte mécanique, et surtout la possibilité de traiter des milliers de pièces par jour tout en maintenant une qualité constante et reproductible. Cette combinaison de vitesse et de précision est en train de transformer les lignes de production aérospatiales, en réduisant drastiquement les temps de cycle et les coûts d’exploitation.
Technologies des fibres laser : puissance et vitesse au service de l’aérospatiale
Évolution des sources laser à fibres
La dernière génération de sources laser à fibre a atteint des niveaux de performance qui étaient impensables il y a seulement quelques années. Les systèmes de 50 à 100 W sont la norme pour les applications à grande vitesse, tandis que des puissances plus élevées (jusqu’à 500 W) sont utilisées pour le marquage en profondeur sur des matériaux difficiles ou lorsque des vitesses extrêmes sont requises.
La clé du succès réside dans la qualité du faisceau laser (M² < 1,3), qui assure des tailles de spot très petites (20-80 μm) avec des densités de puissance très élevées. Cela se traduit par la capacité d’ablater le matériau avec une extrême précision, en créant des marques permanentes sans zones affectées par la chaleur (HAZ) significatives, une exigence critique pour les composants soumis à de fortes contraintes mécaniques et thermiques.
Paramètres opérationnels pour maximiser la vitesse
L’obtention de vitesses de production élevées nécessite une optimisation minutieuse de nombreux paramètres. La fréquence de répétition des impulsions (20-200 kHz) et la vitesse de balayage du galvanomètre (jusqu’à 10 000 mm/s) doivent être équilibrées en fonction du matériau et de la profondeur de marquage requise.
Pour le titane et les alliages d’aluminium utilisés dans l’aérospatiale, des fréquences de l’ordre de 50-80 kHz avec des vitesses de 3000-5000 mm/s permettent d’obtenir des marquages lisibles et conformes en quelques secondes. Sur les aciers inoxydables, l’utilisation de fréquences plus basses (30-50 kHz) avec des puissances plus élevées assure le contraste nécessaire à la lecture automatique par des systèmes de vision.
Applications critiques dans la fabrication aérospatiale
Marquage des composants des moteurs : entre performance et traçabilité
Les composants des moteurs représentent l’application la plus critique et la plus difficile sur le plan technique. Les turbines, les compresseurs, les aubes et les disques rotatifs fonctionnent dans des conditions extrêmes de température (jusqu’à 1 500 °C) et de contraintes mécaniques. Il est donc essentiel que le marquage ne compromette en aucune façon l’intégrité structurelle.
Le marquage au laser à fibre sur les superalliages de nickel (Inconel 718, Waspaloy) requiert une attention particulière. Avec des systèmes de 50 à 100 W, des codes DataMatrix lisibles de dimensions compactes (3×3 mm jusqu’à 8×8 mm) peuvent être produits en 2 à 5 secondes par composant. La profondeur de marquage est généralement maintenue entre 30 et 50 μm pour minimiser le risque d’initiation de fissures de fatigue.
Les géométries complexes des pales de turbines nécessitent des systèmes dotés d’un axe rotatif intégré et d’un logiciel de compensation des surfaces incurvées. Les systèmes laser modernes permettent de marquer automatiquement des centaines de pales par jour, avec des temps de cycle, chargement/déchargement compris, inférieurs à 15 secondes par pièce.
Tôlerie structurale : volumes importants et automatisation

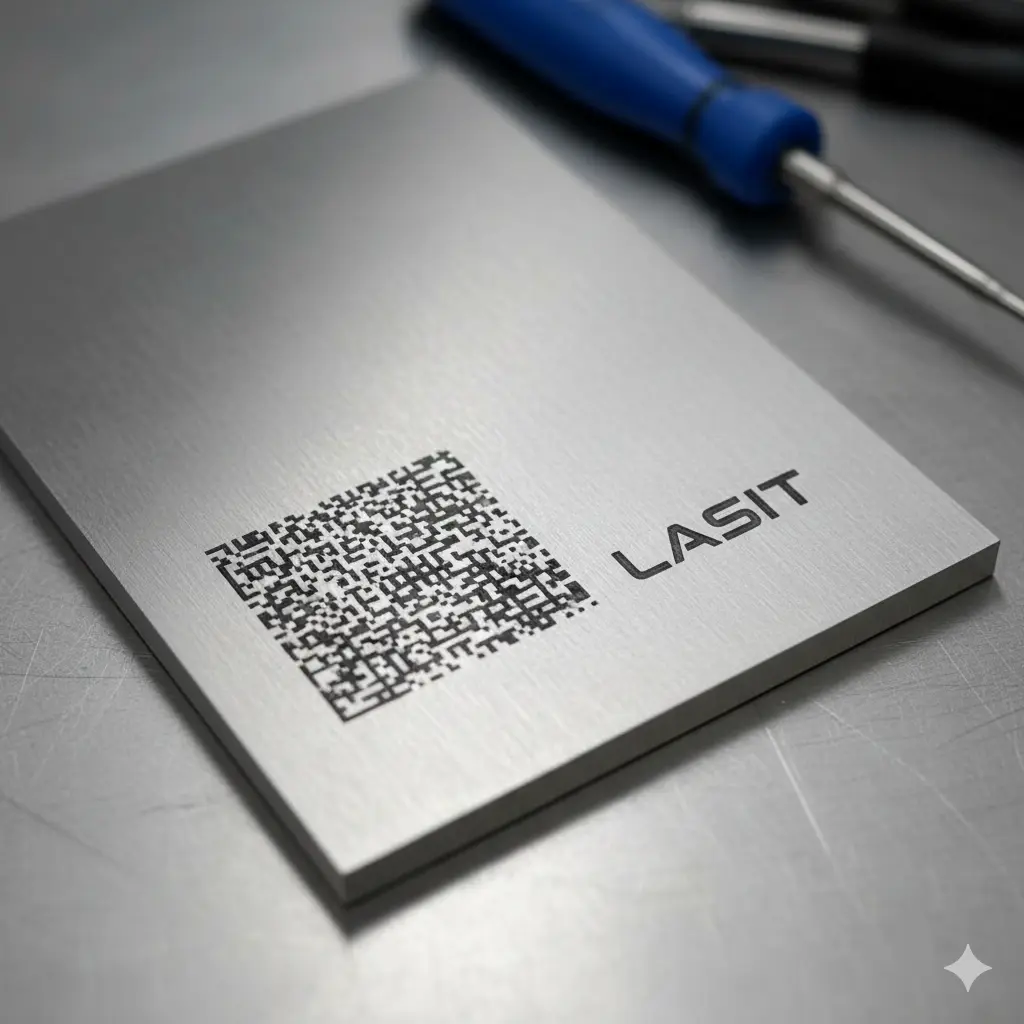

Le marquage des plaques structurelles en aluminium-lithium (Al-Li) et en titane est une application à très haut volume. Les panneaux de fuselage, les longerons d’ailes et les cloisons nécessitent le marquage de codes d’identification avant les opérations de formage et d’assemblage.
Sur ces matériaux, les systèmes laser de 50 W atteignent des vitesses de marquage impressionnantes : un code DataMatrix de 14 x 14 est réalisé en 0,8 à 1,5 seconde, tandis que des textes alphanumériques de 5 mm de haut sont traités à des vitesses supérieures à 4 000 mm/s. L’intégration avec les systèmes de manutention automatique permet de traiter plus de 2000 pièces par équipe.
Le marquage sur l’aluminium peut être réalisé par recuit (marquage clair sur fond sombre) ou par ablation, selon les spécifications du client. Le recuit, bien que nécessitant un contrôle plus précis des paramètres, garantit un marquage sans altération de l’état de surface, ce qui constitue un avantage non négligeable pour les composants esthétiques ou aérodynamiques.
Systèmes électroniques et avioniques : Précision micrométrique
Les systèmes électroniques et avioniques embarqués présentent des défis uniques. Les circuits imprimés, les connecteurs, les cartes et les armoires doivent être marqués avec des informations détaillées dans des espaces extrêmement restreints, souvent sur des substrats délicats ou multi-matériaux.
Le marquage laser sur les circuits imprimés nécessite une attention particulière afin d’éviter tout dommage thermique aux composants électroniques. Les systèmes avec contrôle de la profondeur d’ablation par surveillance en temps réel de l’émission optique garantissent une élimination sélective du revêtement protecteur sans endommager le cuivre sous-jacent.
Sur des connecteurs en aluminium anodisé, le marquage par ablation d’un film d’oxyde crée d’excellents contrastes à des vitesses supérieures à 3 000 mm/s. Les codes 2D de 2×2 mm sont réalisés en moins d’une seconde, ce qui permet de les intégrer dans des lignes d’assemblage à grande vitesse.

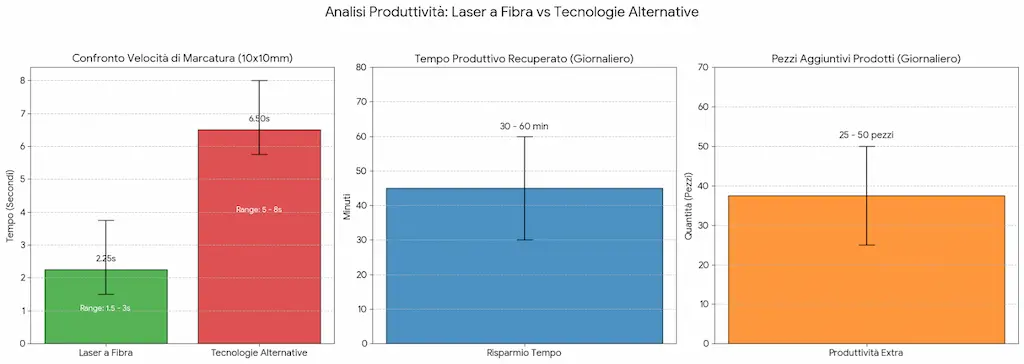

Analyse des temps de cycle : de la pièce unique à la ligne de production
Temps de cycle par type de composant
Une analyse détaillée des temps de cycle est essentielle pour évaluer l’impact de la technologie laser sur les performances globales de la production. Pour un composant typique tel qu’une bride en titane de taille moyenne, la répartition des temps est la suivante :
Chargement et positionnement: 3-5 secondes (avec automatisation)
Reconnaissance de la zone de marquage: 1 à 2 secondes (système de vision)
Marquage du code DataMatrix 10×10: 2-3 secondes
Contrôle de la qualité du marquage: 1-2 secondes (lecture automatique) Déchargement des composants: 2-3 secondes
Temps de cycle total : 9-15 secondes, avec un débit théorique de 240-400 pièces/heure. Dans les configurations optimisées avec un double poste de travail (marquage alterné sur deux montages), le temps d’arrêt est réduit à zéro et la cadence peut atteindre 500-600 pièces/heure.
Optimisation de l’organisation de la production

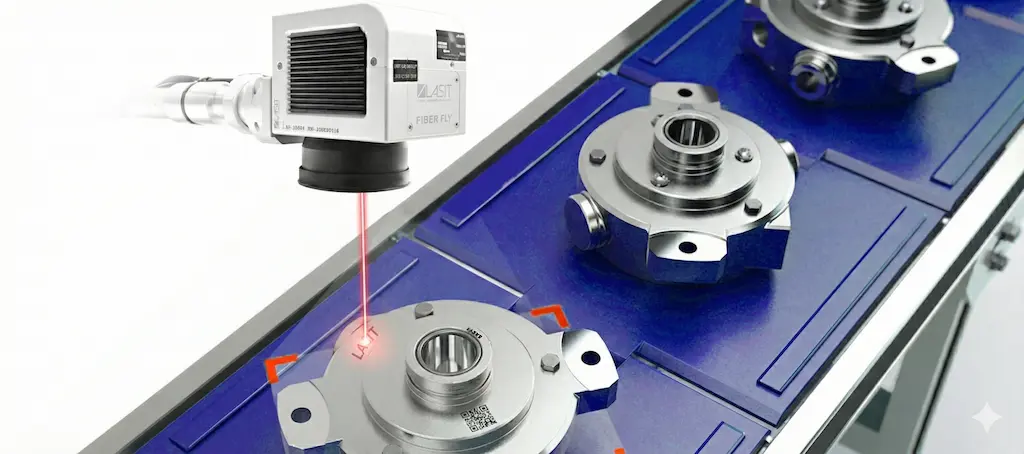

L’intégration efficace des systèmes laser dans la production nécessite une conception minutieuse de l’agencement. Les configurations les plus efficaces impliquent des cellules de travail modulaires avec une ou plusieurs stations laser desservies par des systèmes de manutention automatique (robots anthropomorphes, cobots ou systèmes cartésiens).
Pour la production multiréférences avec une grande variété, l’approche de changement rapide des montages (< 30 secondes) combinée à la reconnaissance automatique des composants par vision industrielle garantit une flexibilité maximale. Pour la production de gros volumes, des lignes dédiées avec plusieurs stations laser en parallèle permettent d’atteindre des débits supérieurs à 3 000 pièces par équipe.
RCI et analyse économique : Investissement et rendement
Structure des coûts d’investissement
Le retour sur investissement d’un système laser dans un environnement aérospatial repose sur de multiples facteurs. Les économies directes proviennent de l’élimination des consommables, de la réduction des temps de cycle et de la diminution des déchets dus aux marquages non conformes.

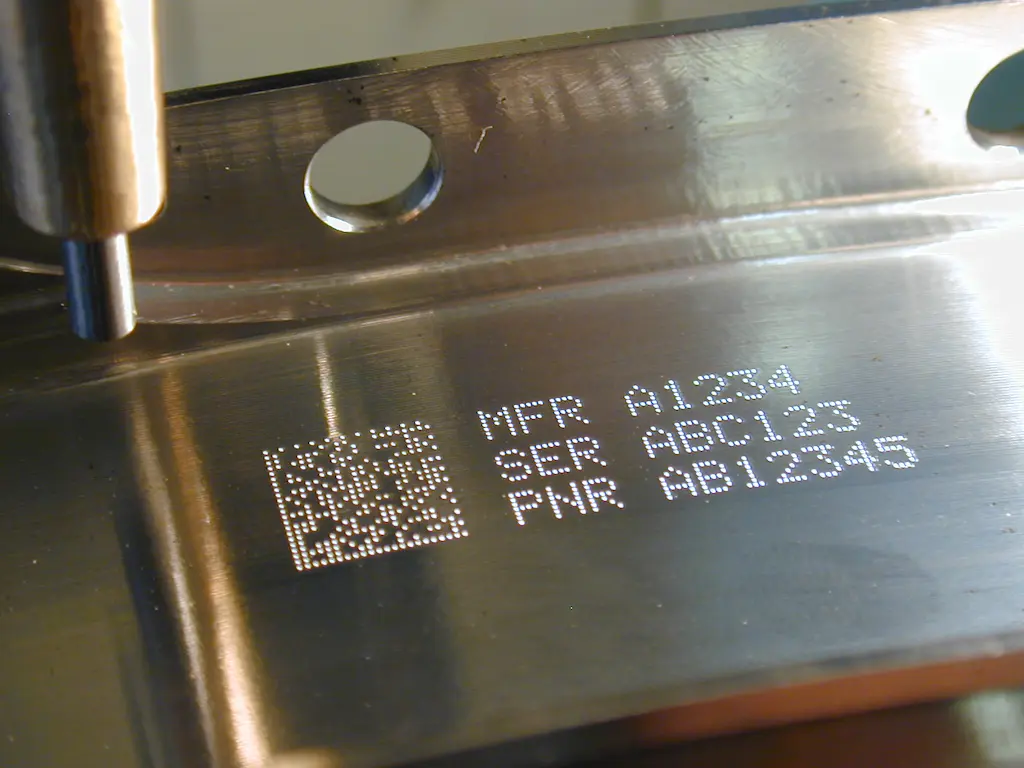

Prenons l’exemple d’une entreprise qui produit 500 000 composants par an et qui utilise actuellement la technologie du micro-poinçonnage. Coûts d’exploitation actuels :
- Temps de cycle : 12 secondes/pièce (contre 3 secondes avec le laser)
- Coût par heure opérateur + machine : 45 €/h
- Outils et entretien : 8 000 €/an
- Rejets pour marquage défectueux : 2% (valeur moyenne des composants : 50 €)
Coûts annuels actuels : environ 83 000 € (main-d’œuvre) + 8 000 € (consommables) + 50 000 € (déchets) = 141 000 €.
Avec système laser (investissement : 70 000 euros) :
- Durée du cycle : 3 secondes/pièce
- Coût horaire : 45 €/h
- Consommables : zéro
- Déchets : 0,3 % (amélioration de la qualité)
Coûts annuels avec le laser : 21 000 € (main-d’œuvre) + 1 500 € (entretien) + 7 500 € (déchets) = 30 000 €.
Économies annuelles : 111 000 € – ROI en 7,6 mois
Avantages immatériels et valeur stratégique
Outre les retombées économiques directes, l’adoption de la technologie laser génère de la valeur dans de multiples dimensions. La qualité supérieure et constante des marquages réduit les déchets pour les clients finaux et renforce la réputation de l’entreprise en tant que fournisseur fiable, ce qui est crucial dans l’industrie aérospatiale où la qualification des fournisseurs prend des années et nécessite des investissements importants.
La flexibilité des systèmes laser permet de répondre rapidement aux nouvelles exigences de marquage sans investissement supplémentaire dans des équipements spécifiques. La capacité à gérer des codes 2D complexes ouvre des opportunités pour des services à valeur ajoutée tels que la traçabilité de bout en bout et l’intégration avec les systèmes de l’industrie 4.0.
La réduction de l’impact environnemental (zéro déchet chimique, réduction de la consommation d’énergie) contribue aux objectifs de durabilité de plus en plus pertinents dans les stratégies d’achat des grands équipementiers aérospatiaux.
Conformité réglementaire et normes aérospatiales
Normes internationales de marquage

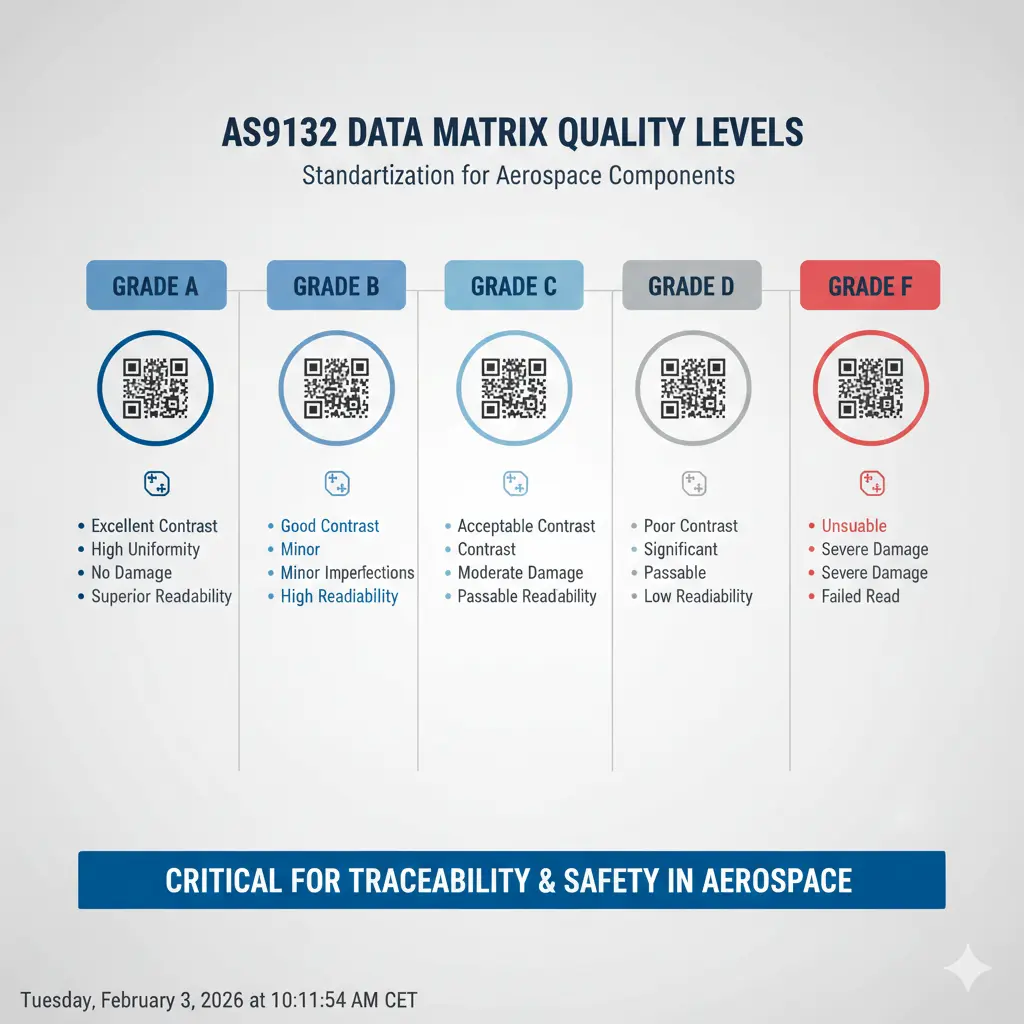

Le secteur aérospatial est régi par un cadre réglementaire extrêmement strict. La norme AMS2301 définit les exigences en matière de marquage des composants métalliques, en précisant les profondeurs d’ablation maximales, les tailles de caractères minimales et les procédures de vérification. La norme AS9132 standardise les codes Data Matrix utilisés dans l’industrie, en définissant des niveaux de qualité (A, B, C, D, F) basés sur des paramètres tels que le contraste, l’uniformité et les dommages.
Les systèmes laser modernes intègrent un logiciel de vérification conforme à la norme ISO/IEC 15415, qui permet d’évaluer automatiquement la qualité du code immédiatement après le marquage. Cette vérification en ligne est essentielle pour garantir la conformité et minimiser le risque de composants illisibles lors de l’assemblage ou de la maintenance.
Qualification des processus de marquage
La mise en œuvre d’un processus de marquage laser dans un environnement aérospatial nécessite une qualification formelle conformément aux exigences de la norme AS9100. Cette qualification comprend la validation initiale du processus (IQ/OQ/PQ), la définition des paramètres documentés du processus, la formation des opérateurs et la mise en œuvre de systèmes de contrôle statistique (SPC).
La documentation doit comprendre des procédures opérationnelles détaillées, des fiches de qualification des matériaux, des registres de maintenance préventive et des certificats d’étalonnage pour les systèmes de mesure. Les fournisseurs de systèmes laser spécialisés dans l’aérospatiale apportent un soutien complet à ce processus de qualification, ce qui réduit considérablement les délais et les coûts de mise en œuvre.
L’avenir du marquage aérospatial
Le marquage laser à grande vitesse a finalement dépassé le stade de technologie émergente pour devenir la norme de facto dans la production de masse de l’aérospatiale. La combinaison de la vitesse, de la qualité, de la flexibilité et des coûts d’exploitation minimaux crée un avantage concurrentiel qu’il est difficile de reproduire avec d’autres technologies.
Les tendances futures indiquent une accélération supplémentaire : des sources laser plus compactes et plus efficaces, une intégration native avec les systèmes MES et ERP pour une traçabilité complète, des algorithmes d’intelligence artificielle pour l’optimisation automatique des paramètres, et des systèmes de vision de plus en plus sophistiqués pour le contrôle de la qualité en ligne. Pour les entreprises de la chaîne d’approvisionnement aérospatiale, l’investissement dans la technologie de marquage laser représente non seulement une opportunité de réduire les coûts et d’améliorer l’efficacité, mais aussi une condition préalable à une concurrence efficace sur un marché qui exige des niveaux de qualité, de traçabilité et de capacité de production de plus en plus élevés. Le retour sur investissement, généralement inférieur à un an, rend cette technologie abordable même pour les PME spécialisées, démocratisant ainsi l’accès à des capacités de production de classe mondiale.
