RotoMark X

Le RotoMark X est un marqueur laser équipé d’une table tournante pouvant comporter de 2 à 4 stations permettant le marquage en temps masqué: pendant que la machine marque un composant, l’opérateur est déjà en train de charger le composant suivant sur la table. Le mécanisme de la table offre une grande vitesse, précision et répétabilité.

Ce marqueur laser est conçu pour ceux qui ont des besoins de production importants ou qui doivent marquer de grandes pièces, mais il est également très fonctionnel lorsqu’il s’agit de produire une seule pièce ou une série limitée.

Parlez à un expert

Caractéristiques principales

Productivité

Le RotoMark X est équipé d’une table tournante 2/4 positions de 1000 mm de diamètre pour le marquage en temps masqué et d’un système d’axes X/Z combiné. L’axe X permet de couvrir une zone de marquage plus large que la seule longueur focale. Avec la focale FFL160 la zone de travail devient 800×100 mm, dimension qui peut être encore augmentée en cas d’utilisation d’un objectif de diamètre supérieur. En effet, avec une focale FFL254, la zone de marquage devient 850×150 mm

Stabilité

La structure, entièrement réalisée en acier étiré, soudé et fraisé, permet des accélérations d’axe plus élevées sans risque de vibration, une stabilité absolue et une grande résistance en cas de mouvement de la machine et/ou de chocs accidentels. Le mécanisme de la table tournante, à came mécanique, garantit: une grande stabilité grâce à un roulement de grand diamètre, une précision de positionnement et une répétabilité de l’ordre de 100µm à la périphérie de la table, et une vitesse de rotation (donc une plus grande productivité) grâce à un contrôle par onduleur.

Flexibilité

Le RotoMark X est très flexible et peut être utilisé dans trois modes : table en automatique où, lorsque la barrière optique est relâchée, la table tourne automatiquement; table en manuel où, une fois la pièce chargée, l’opérateur démarre le cycle; porte latérale où la table est verrouillée et l’opérateur charge à partir de la porte latérale, ferme la porte et démarre le cycle

Cosa puoi marcare

Parlez à un expert LASIT

Évaluons ensemble comment améliorer la productivité et l’efficacité de votre ligne. Remplissez le formulaire : un de nos spécialistes vous contactera pour analyser vos besoins et définir les meilleures étapes, sans engagement.

Comment nous vous aidons

Première discussion : l’un de nos experts vous recontactera (par téléphone ou par courriel, selon votre préférence) pour un premier entretien et pour bien comprendre vos besoins.
Analyse sur mesure : En fonction de vos besoins, nous déciderons ensemble de l’étape suivante. Nous pouvons organiser une visite dans votre entreprise, analyser votre processus par appel vidéo ou effectuer des tests de marquage gratuits sur vos échantillons.
Votre solution : Nous étudierons et vous présenterons une solution personnalisée, conçue pour s’intégrer parfaitement à votre processus de production actuel.
Concernant l'information politique de confidentialité (art.13 RGPD 2016/679), que je déclare avoir lue, je consens au traitement de mes données.
Je souhaite recevoir des communications commerciales et promotionnelles concernant les produits et services LASIT.

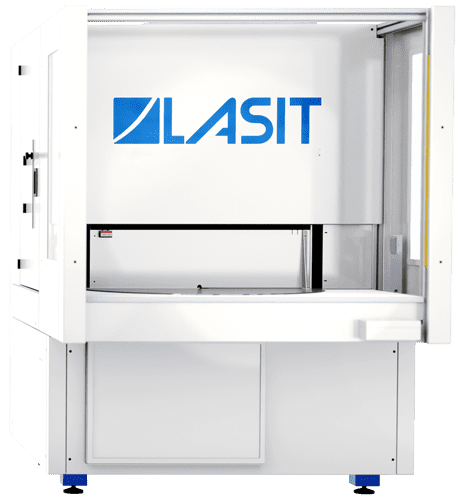

Fiche technique

Hauteur

1940mm

Largeur

1200mm

Profondeur

1700mm

Laser

Laser à fibre, Laser MOPA, Laser UV

Plan de travail

ø1000mm

Type de porte

Manual

Course des axes

700 x 300 mm

Points de focalisation disponibles

FFL160
FFL254

Zone de marquage maximum

ø140mm (FFL160)
ø220mm (FFL254)

Poids maximum sur le plan

20kg
